Mercedes W204 — автомобили С-класса 3 поколения от немецкого производителя автомобилей Mercedes-Benz, которые выпускались в 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах с различными вариантами двигателей (C180 cdi, C2800 C 300 (4MATIC), C350, C63 AMG и так далее). За это время модель претерпела рестайлинг. В этом материале мы покажем места расположения электронных блоков управления, подробное описание предохранителей и реле Мерседес 204 с блок-схемами и фото примерами их исполнения. Выберите предохранитель, отвечающий за прикуриватель.
Расположение блоков и назначение элементов в них может отличаться от показанного и зависеть от года выпуска и уровня электрооборудования вашего автомобиля.
Содержание
Расположение
Блоки управления
Общая конструкция блоков управления в Мерседесе w204
Описание
| 1 | Электронный блок управления АБС |
| 2 | Электронный блок управления кондиционером — в панели управления отопителем |
| 3 | Блок управления двигателем вентилятора кондиционера/отопителя — рядом с двигателем вентилятора отопителя |
| 4 | Антенный усилитель 1 — Стойка (универсал) |
| 5 | Антенный усилитель 1 — потолочная панель (гостиная) |
| 6 | Антенный усилитель сигнала 2 — задняя дверь (универсал) |
| 7 | Антенный усилитель 2 — задняя стойка (седан) |
| 8 | Противоугонная сирена — за колесной аркой |
| 9 | Дополнительный аккумулятор — под полом |
| 10 | Реле вторичного аккумулятора — под полом |
| 11 | Аккумулятор (Дизель) — под полом |
| 12 | Аккумулятор (бензин) |
| 13 | Реле контроля тока аккумуляторной батареи (совместно с блоком реле/предохранителей 2 в моторном отсеке) |

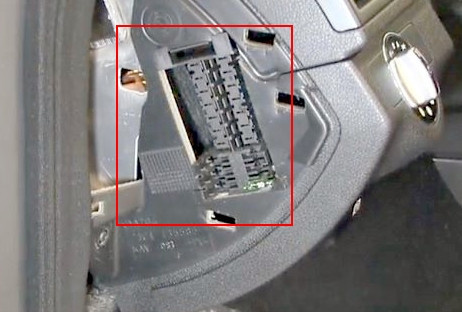

| 14 | Диагностический разъем (DLC) |
| 15 | Блок управления электрооборудованием левой передней двери |
| 16 | Блок управления левой задней двери |
| 17 | Блок управления электрооборудованием правой передней двери |
| 18 | Блок управления электрооборудованием задней правой двери |
| 19 | ECM (дизель) — двигатель 651 |
| 20 | ECM (Дизель) — кроме двигателя 651 |
| 21 | Электронный блок управления двигателем (бензин) |
| 22 | Модуль управления топливным насосом — двигатель 271 — задняя правая отделка |
| 23 | Блок управления топливным насосом — кроме двигателя 271 — под задним правым сиденьем |
| 24 | Блок предохранителей/реле, моторный отсек 1 |
| 25 | Блок предохранителей/реле 2 в моторном отсеке (предохранители в блоке предохранителей в моторном отсеке) — Цепи: кондиционер, генератор, реле аккумуляторной батареи, блок реле/предохранителей в моторном отсеке 1, ECM, двигатель вентилятора системы охлаждения, предохранитель/реле приборной панели ECU, вентилятор отопителя Резистор двигателя, нагреватель впускного воздуха (дизель), модуль управления замком зажигания, модуль предохранителей/реле багажника 1, многофункциональный модуль управления 1/2, стартер, система SRS |
| 26 | Блок предохранителей/реле, панель приборов |
| 27 | Блок предохранителей/реле, багажник 1 — задняя правая обивка |
| 28 | Блок предохранителей/реле, багажное отделение 2- пол |
| 29 | Блок управления свечей накаливания |
| 30 | Блок управления левым светом (ксеноновые фары) |
| 31 | Блок управления правой фарой (ксеноновые фары) |
| 32 | Звуковой сигнал 1 — за передним бампером |
| 33 | Звуковой сигнал 2 — за передним бампером |
| 34 | Блок управления замком зажигания |
| 35 | Блок управления центральным замком и дистанционным управлением запуском двигателя — за правой обивкой |
| 36 | Блок управления светом |
| 37 | Многофункциональный блок управления 1 — прикреплен к блоку предохранителей/реле 1 в моторном отсеке — функции: компрессор кондиционера, контроль давления кондиционера, уровень тормозной жидкости, уровень охлаждающей жидкости, фары, сигнализация, омыватели фар, обогреватели омывателей, звуковые сигналы , указатели поворота, освещение салона, датчик температуры окружающего воздуха, дворники |
| 38 | Многофункциональный блок управления 2 — крепится к блоку предохранителей/реле 1 в багажнике — функции: противоугонная система, центральный замок, лючок/крышка топливного бака, обогреватель заднего стекла, подогрев сидений, задний фонарь, задний солнцезащитный козырек, (задняя дверь) |
| 39 | Модуль управления многофункциональным переключателем 1 — Функции: обогрев передних сидений, система помощи при парковке, стекло заднего стекла, система «стоп-старт», система управления подвеской |
| 40 | Модуль управления многофункциональным переключателем 2 — функции: кондиционер, противоугонная система, освещение салона, лампы местного освещения, люк в крыше |
| 41 | Датчик температуры окружающей среды |
| 42 | Блок управления системой парковки — под ковриком |
| 43 | Блок управления памятью регулировки сиденья (лев.) |
| 44 | Блок памяти регулировки сиденья (прав.) |
| 45 | Блок управления электрооборудованием рулевой колонки — под рулевым колесом |
| 46 | Блок управления блокировкой рулевой колонки |
| 47 | Электрический блок управления солнечной крышей |
| 49 | Блок управления подвеской (с системой активной подвески) — под ковром |
| 50 | Блок управления приводом открытия/закрытия задней двери — стойка «D» (универсал) |
| 51 | ЭБУ прицепа — задняя правая отделка |
| 52 | Электронный блок управления коробкой передач (722.6) — под ковриком |
| 53 | Электронный блок управления коробкой передач (722.9) — в коробке передач |
| 54 | Модуль управления переключением передач — селектор |
| 55 | Система контроля давления в шинах Блок управления — задняя левая отделка |
Блоки предохранителей и реле
Схема
Цель
- F32 — Передний блок предохранителей ввода питания
- N10/1 — Блок управления SAM с передним модулем реле и предохранителей
- N10/2 — блок управления SAM с задним модулем реле и предохранителей
- F33 — Задний блок предохранителей
- F34 — Блок предохранителей в салоне

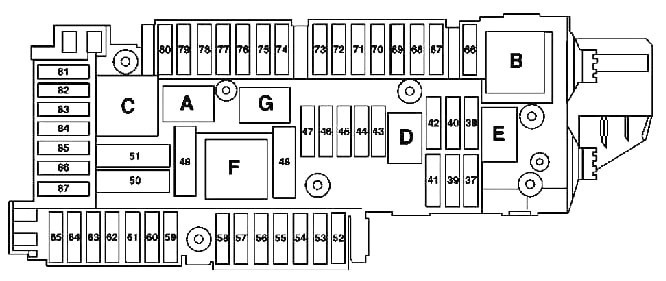

Блок в салоне
Внутри Мерседес 204 главный блок предохранителей расположен в конце приборной панели, за защитной крышкой.
Схема
Обозначение
| 116 | 30А Блок управления водительского сиденья (до 31.05.09) |
| 117 | 15А Блок управления адаптивной системой демпфирования (до 31.05.09) |
| 119 | Двигатель заднего вентилятора 7,5А (до 31.05.09) |
| Блок управления AMG Performance Media (до 1.6.12) | |
| 120 | |
| 121 | |
| 122 | |
| 123 | 10A Блок управления электронным модулем рулевой колонки |
| 124 | |
| 125 | |
| 126 | 30А Блок управления сиденьями переднего пассажира (до 31.05.09) |
| 127 | |
| 128 | |
| 129 | 20А Реле электродвигателя вентилятора масляного радиатора (двигатель 156; до 31.05.09) |
| 130 | |
| 131 | |
| 132 | |
| 133 | |
| 134 | |
| 135 |

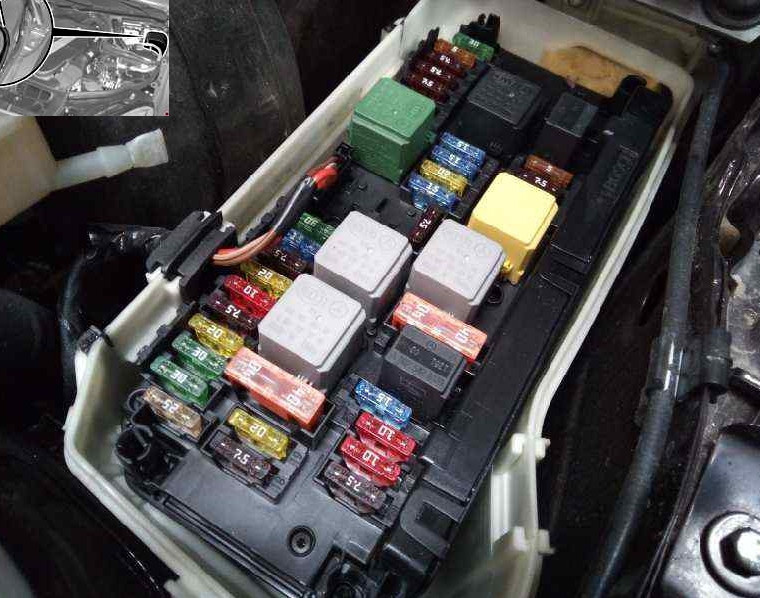

Блоки под капотом

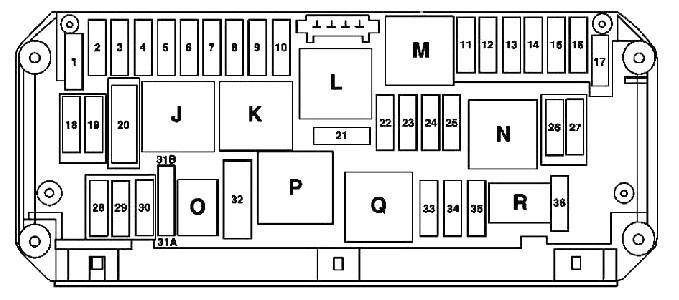

Блок предохранителей и реле
Главный блок предохранителей и реле под капотом расположен с левой стороны.
Схема
Расшифровка
| 1 | 25А Блок управления ESP |
| 2 | 30А Блок управления передней левой дверью |
| 3 | 30А Блок управления правой передней дверью (до 31.3.10.) |
| 4 | 7,5А Блок управления топливным насосом (бензиновые двигатели) |
| Блок управления топливным насосом левый (двигатель 156) | |
| Блок управления правым топливным насосом (двигатель 156) | |
| Датчик запотевания в топливном фильтре с нагревательным элементом (двигатели 642, 651) | |
| Блок управления датчика запотевания в топливном фильтре с нагревательным элементом (двигатели 651 (до 31.5.10), 646) | |
| 20А Блок управления фарами (с 1.3.11.) | |
| 5 | Блок управления SAM 7,5 А с модулем предохранителей и реле сзади |
| Реле контура циркуляции охлаждающей жидкости редуктора заднего моста (двигатель 156 с 1.7.11) | |
| Выключатель наружного освещения (с 1.12.09.) | |
| 6 | Блок управления 10A CDI (дизельные двигатели) |
| Блок управления ME (бензиновые двигатели) | |
| 7 | 20А начинается |
| 8 | 7.5А Блок управления системой безопасности пассажиров |
| 9 | Розетка 15А в бардачке (вещевой ящик) |
| 10 | Мотор стеклоочистителя 30А |
| 11 | 7,5A Аудио/COMAND дисплей |
| Панель управления звуком /COMAND | |
| Держатель навигационного модуля | |
| 12 | Панель климат-контроля 7,5А |
| панель управления верхнего блока | |
| 13 | 7.5A Блок управления электронным модулем рулевой колонки |
| Многофункциональная камера (с 1.3.11.) | |
| 14 | 7.5A Блок управления электронной системы стабилизации ESP |
| 15 | 7.5А Блок управления системой безопасности пассажиров |
| Устройство контроля предела | |
| 16 | Диагностический разъем 5А (до 31.05.09.) |
| Электрический штекер мобильного телефона (до 2008 г) | |
| Блок управления электронным модулем рычага селектора (КП 722) | |
| 17 | Модуль управления 30А с панорамным люком |
| Блок управления потолочным блоком управления | |
| 18 | Выключатель наружного освещения 7,5А (до 2008 г) |
| блок управления пультом управления верхним блоком (с 1.3.11) | |
| Заделка плюсового провода шины данных LIN кондиционера панели приборов (до 28.2.11.) | |
| Электрический штекерный разъем для салона автомобиля и жгут проводов для задних фонарей | |
| 19 | 20А Блок управления электроблокировкой руля |
| Блок управления электронным замком зажигания | |
| 20 | 40А блок управления ESP |
| 21 | 7,5A Датчик тормозного сигнала |
| Выключатель освещения вещевого ящика | |
| Распознавание занятости сиденья и пассажирское сиденье перед AXIS | |
| Подготовка электрического предохранителя для установки электронной системы взимания платы за проезд (Япония) | |
| 22 | 15A Двигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенной регулировкой |
| Электрическая розетка для отсека и жгута проводов двигателя | |
| Клемма 87 M2e электрической цепи кабельного наконечника (двигатель 271; Южная Корея), (двигатель 272; США) | |
| Блок управления ME (двигатель 271; Южная Корея) | |
| Переключающий клапан регенерации (двигатель 271; Южная Корея), (двигатель 272; США) | |
| Блок управления системой CDI (двигатели 642, 646) | |
| Нагревательный элемент в канале вентиляции картерных газов (двигатель 642) | |
| Электрический наконечник клеммы 87 цепи (двигатель 646) | |
| 23 | 20А Электрический разъем жгута проводов салона и двигателя |
| Блок управления SAM с блоком предохранителей и реле сзади (дизельные двигатели) | |
| Блок управления системой CDI (дизельные двигатели до 2008 г) | |
| Кабельный башмак электр клемма 87 цепи (дизели до 2008 г.в) | |
| Клемма 87 M1e электрической цепи наконечника кабеля (двигатель 271 до 2008 г) | |
| Наконечник электрической цепи клеммы 87 M1i (двигатель 272 до 2008 г) | |
| 24 | 15А Электрический разъем жгута проводов салона и двигателя |
| Привод заслонки радиатора (двигатель 642) | |
| Блок управления CDI (двигатель 646) | |
| Наконечник электрической цепи клеммы 87 M1i (двигатель 272 до 2008 г) | |
| Кабельный башмак электр клемма 87 цепи (дизели до 2008 г.в) | |
| 25 | 15А Блок управления МЭ (двигатели 156, 271, 272, 274, 276) |
| Лямбда-зонд перед каталитическим нейтрализатором (двигатель 651) | |
| Блок управления звуковым генератором выхлопной системы (двигатель 651) | |
| 26 | Звуковой модуль 20А |
| Звуковой модуль с системой Auto-Pilot | |
| Модуль управления КОМАНД | |
| 27 | 7,5А блок управления электронным замком зажигания |
| Блок управления электроблокировкой руля (до 2008 г) | |
| Блок управления CDI (дизельные двигатели) | |
| Блок управления ME (бензиновые двигатели) | |
| 28 | Комбинация приборов 7,5 А |
| 29 | 10А Правая передняя фара |
| 30 | 10А Передняя левая фара |
| Электрическое штекерное соединение жгута проводов салона и двигателя (двигатель 642) | |
| 31А | 15А Левый рупор |
| Правый рог | |
| 31Б | 15А Левый рупор |
| Правый рог | |
| 32 | Электрический воздушный насос 40А (двигатели 156, 271, 272) |
| 33 | 10А Блок управления электронной системы управления АКПП (КП 722.6) |
| Блок управления полностью интегрированной системы управления АКПП (КП 722.9) | |
| 34 | 7.5А Блок управления топливным насосом (двигатели 274, 276), (двигатели 271, 272, 651 с 1.6.09), (двигатель 642 с 1.12.09.) |
| 35 | 5А Блок управления ESP (с 2009 г) |
| 36 | 7.5A Электрический модуль управления DISTRONIC |
| Электрогидравлический усилитель руля (с 2009 г) | |
| Реле | |
| Дж | Клемма реле 15 |
| К | Клемма реле 15R |
| Л | Бронировать |
| М | Клемма 50 реле, стартер |
| Н | Клемма 87 реле, двигатель |
| О | Реле звукового сигнала |
| П | Реле очистки катализатора |
| Вопрос | Реле электродвигателя вентилятора масляного радиатора |
| Р | Реле клеммы 87, ходовая часть |
Блок силовых предохранителей
Устанавливается с правой стороны, рядом с подставкой.
Вариант 1
Схема
Описание
| 88 | Предохранитель: |
| Генератор | |
| Начиная | |
| 88 | Генератор 400А (до 2009 г) |
| 89 | 125A Передний блок управления SAM с модулем предохранителей и реле |
| 90 | Блок управления SAM на 40 А с модулем предохранителей и реле сзади |
| 91 | 80A Двигатель вентилятора двигателя внутреннего сгорания и встроенный кондиционер |
| 100 | Регулятор вентилятора 40А |
| Блок кондиционера (до 2009 г) | |
| 101 | Передний блок управления SAM на 60 А с модулем предохранителей и реле |
| Блок предохранителей, блок управления за левой дверью (Великобритания) | |
| Блок предохранителей, модуль управления задней правой дверью (Великобритания) | |
| 102 | |
| 103 | Дополнительный электроотопитель 150А (дизельные двигатели) |
| Блок предохранителей, блок управления за левой дверью (Великобритания) | |
| Блок предохранителей, модуль управления задней правой дверью (Великобритания) | |
| 104 | 70A Внутренний блок предохранителей |
| 105 | Передний блок управления SAM на 100 А с модулем предохранителей и реле |
| 106 | Блок управления SAM на 150 А с модулем предохранителей и реле сзади |
| 107 | |
| 109 | |
| 110 |

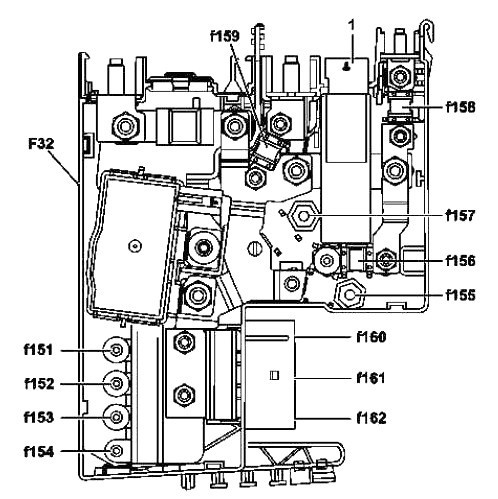

Вариант 2
Схема для моделей без «ECO Start-Stop”

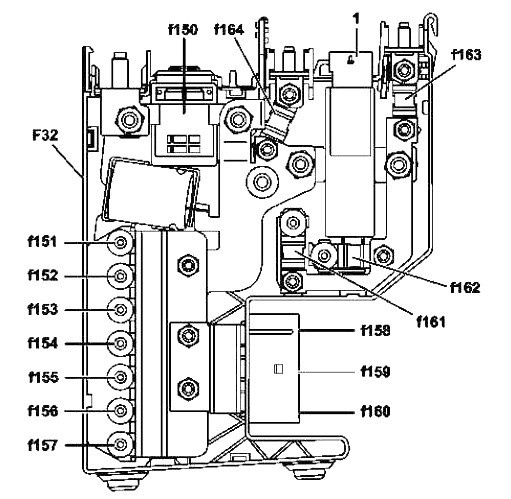

Схема для моделей с «ECO Start-Stop”
Обозначение
| 150 | 400A Tenner 88 (без «ECO Start-Stop”) |
| Генератор 200А | |
| Начиная | |
| 151 | Двигатель вентилятора двигателя внутреннего сгорания 100А и кондиционер со встроенной регулировкой |
| 152 | Передний блок управления SAM на 150 А с модулем предохранителей и реле |
| 153 | Передний блок управления SAM 60А с модулем предохранителей и реле (автомобили с «ECO Start-Stop”) |
| 154 | Передний блок управления SAM 60А с модулем предохранителей и реле (без «ECO Start-Stop”) |
| 150A Дополнительный электрический отопитель (автомобили с «ECO Start-Stop”) | |
| 155 | |
| 156 | Дополнительный электроотопитель 150А (без «ECO Start-Stop”) |
| Передний блок управления SAM 100А с модулем предохранителей и реле (автомобили с «ECO Start-Stop”) | |
| 157 | 100А Электрогидравлический усилитель руля |
| Блок управления электроусилителем руля | |
| 158 | Регулятор вентилятора 50А (без «ECO Start-Stop”) |
| Блок управления SAM 150A с модулем предохранителей и реле сзади (автомобили с «ECO Start-Stop”) | |
| 159 | 50А Многофункциональный блок управления для спецтехники (без «ECO Start-Stop”) |
| Реле аккумуляторной батареи 200А (автомобили с «ECO Start-Stop”) | |
| 160 | Внутренний блок предохранителей 60А (без «ECO Start-Stop”) |
| Регулятор вентилятора 50А (автомобили с «ECO Start-Stop”) | |
| 161 | Передний блок управления SAM 100А с модулем предохранителей и реле (без «ECO Start-Stop”) |
| 50A Многофункциональный блок управления для спецавтомобилей (автомобили с «ECO Start-Stop”) | |
| 162 | Внутренний блок предохранителей 60 А (автомобили с «ECO Start-Stop”) |
| 163 | Блок управления SAM 150А с модулем предохранителей и реле сзади (без «ECO Start-Stop”) |
| 164 | Блок управления SAM 80А с модулем предохранителей и реле сзади (без «ECO Start-Stop”) |
Блоки в багажнике
Блок предохранителей и реле
Устанавливается с правой стороны за боковой защитой.
Схема
Цель
| 37 | Магнитная катушка 7,5А NECK-PRO подголовник сиденья водителя |
| Подголовник NECK-PRO с магнитной катушкой 5A для сиденья переднего пассажира | |
| 38 | Мотор стеклоочистителя задней двери 15А |
| 39 | 30А Блок управления левой задней дверью (до 31.3.10.) |
| 40 | Бронировать |
| 41 | 30А Блок управления задней правой дверью (до 31.3.10.) |
| Блок управления правой дверью (с 1.4.10.) | |
| 42 | 25А Блок управления топливным насосом (двигатель 642 с 01.12.09), (двигатель 651 с 06.01.09.) |
| Топливный насос 20А (двигатель 646) (двигатель 642 с 30.11.09), (двигатель 651 с 31.5.09.) | |
| 20A до 2008 г.в: | |
| Блок управления топливным насосом (бензиновые двигатели) | |
| Топливный насос (дизельные двигатели) | |
| 43 | 5А двигатель заднего вентилятора (с 1.6.09.) |
| 44 | 30А Блок переключателя регулировки переднего правого сиденья |
| Переключатель частичной электрической регулировки сиденья переднего пассажира | |
| 45 | 30А Блок переключателей регулировки переднего левого сиденья |
| Переключатель частично электрической регулировки сиденья водителя | |
| 46 | 7,5А FM антенный усилитель на заднем стекле |
| Антенный усилитель FM 2 и DAB | |
| Сирена сигнализации | |
| Блок управления внутренней защитой и защитой от буксировки | |
| Антенный усилитель 1 на заднем стекле | |
| Антенный усилитель TV 1 и антенна DAB, диапазон III | |
| Антенный усилитель TV 2 и KEYLESS-GO | |
| Антенный усилитель KEYLESS-GO | |
| 47 | |
| 48 | |
| 49 | 40А Обогрев заднего стекла |
| 50 | 50A Реверсивный натяжитель переднего правого ремня безопасности |
| 51 | 50A Преднатяжители передних левых ремней безопасности |
| 52 | Бронировать |
| 53 | 15/30A Блок управления распознаванием прицепа |
| 54 | 7.5А Блок управления распознаванием прицепа (до 31.05.09.) |
| 15A Блок управления распознаванием прицепа | |
| 5А Группа переключателей регулировки поясничного подпора и боковых подпоров на водительском сиденье (с 2009 г) | |
| Группа переключателей регулировки поясничной опоры и боковых опор на переднем пассажирском сиденье (с 2009 г) | |
| Клапанный блок AMG сиденья переднего пассажира (с 2009 г) | |
| Блок клапанов сиденья водителя AMG (с 2009 г) | |
| 55 | 5A Блок управления AdBlue (с 2009 г) |
| 56 | 15A Блок управления распознаванием прицепа |
| Соединитель прицепа (с 2009 г) | |
| 5А Группа переключателей регулировки поясничного подпора и боковых подпоров на водительском сиденье (с 2009 г) | |
| Группа переключателей регулировки поясничной опоры и боковых опор на переднем пассажирском сиденье (с 2009 г) | |
| Клапанный блок AMG сиденья переднего пассажира (с 2009 г) | |
| Блок клапанов сиденья водителя AMG (с 2009 г) | |
| 57 | 20А блок управления распознаванием прицепа |
| 58 | 20/30A Блок управления распознаванием прицепа |
| 59 | 5А блок управления системой помощи при парковке (с 2009 г) |
| Датчик ДИСТРОНИК (DTR) в переднем бампере слева (с 2009 г) | |
| Датчик ДИСТРОНИК (DTR) в переднем правом бампере (с 2009 г) | |
| Интеллектуальный радарный датчик в левом заднем бампере (с 2009 г) | |
| Интеллектуальный радарный датчик в правом заднем бампере (с 2009 г) | |
| 7.5A Блок управления PARKTRONIC (до 2009 г) | |
| Блок управления радарными датчиками (до 2009 г) | |
| 60 | Воздушный насос 7,5 А для мультиконтурного сиденья (с 2009 г) |
| 61 | 40А блок управления приводом задней двери |
| 62 | 30А Блок управления водительского сиденья (с 1.6.09.) |
| 63 | 30А блок управления сиденьями переднего пассажира (с 1.6.09.) |
| 64 | Блок управления преобразователем AC/DC 25A (с 2009 г) |
| 65 | 15А Блок управления адаптивной системой демпфирования (с 1.6.09.) |
| Блок управления электронным модулем рулевой колонки (с 2009 г) | |
| 66 | 7.5А Реле циркуляционного насоса масла коробки передач (с 1.6.12.) |
| 67 | 30/40A Блок управления усилителем громкоговорителя |
| 68 | Бронировать |
| 69 | Усилитель заднего сабвуфера 20А (с 2009 г) |
| 70 | 5А блок управления системой контроля давления в шинах |
| 71 | 15А прикуриватель с подсветкой передней пепельницы |
| Выход в салон спереди | |
| 72 | Розетка 15А в багажнике |
| Розетка 115 В | |
| 73 | Диагностическая розетка 7,5А (с 1.6.09.) |
| Блок управления режимом движения (двигатель 156 с 1.7.11.) | |
| Приемник дистанционного управления автономным отопителем (с 2009 г) | |
| 74 | 15А Блок управления системой KEYLESS-GO |
| 75 | 20А Дополнительный отопитель (с 2009 г) |
| 76 | 15A Внутренняя розетка |
| 77 | 7.5A Блок управления системы контроля веса пассажира (WSS |
| 78 | 7.5A Управление вентилятором вентиляции переднего левого сиденья (с 1.3.11.) |
| Регулятор вентилятора вентиляции переднего правого сиденья (с 1.3.11.) | |
| 79 | Блок управления радарным датчиком 7,5 А (до 2009 г) |
| 80 | 5А Блок управления видеодатчиками и радарными датчиками (с 2009 г) |
| Блок управления системой помощи при парковке (с 1.6.12.) | |
| 81 | Блок управления мультимедийным интерфейсом 5/7,5 А |
| 82 | Эквалайзер мобильной связи 5A UMTS (с 2009 г) |
| Блок управления ТВ-тюнером (до 31.05.09; Япония) | |
| 83 | 7.5A Электронный блок управления взиманием платы за проезд (до 28.02.11; Япония) |
| Блок управления системой экстренного вызова | |
| Задний левый дисплей (с 2009 г) | |
| Задний дисплей справа (с 2009 г) | |
| Электроника камеры заднего вида (с 1.6.12; Япония) | |
| 84 | Блок управления спутниковым цифровым аудио-радио (SDAR) 7,5 А |
| Контроллер SDAR/тюнер высокой четкости (с 01.06.09 по 31.05.10.) | |
| Блок управления цифровым аудиовещанием | |
| Модуль питания камеры заднего вида (до 31.05.12.) | |
| Блок управления камерой заднего вида (до 31.05.12.) | |
| Электроника камеры заднего вида (с 1.6.12.) | |
| Камера заднего вида (с 1.6.12.) | |
| блок управления камерой 360 | |
| 85 | 7.5A Блок управления ТВ-тюнером (до 31.05.09; Япония) |
| Цифровой ТВ-тюнер (с 1.6.09; Япония) | |
| 86 | DVD-плеер 7,5А (с 2009 г) |
| 87 | 7.5А Блок управления системой экстренного вызова |
| 88 | 15А Модуль сервопривода АКПП DIRECT SELECT (КП 722) (с 1.6.09.) |
| 89 | 20А блок управления распознаванием прицепа (с 1.6.09.) |
| Реле электродвигателя вентилятора масляного радиатора (двигатель 156; с 1.6.09.) | |
| Реле контура циркуляции охлаждающей жидкости редуктора заднего моста (с 1.6.09.) | |
| 90 | Блок предохранителей AdBlue 40A (с 1.6.09.) |
| Реле подачи AdBlue (с 1.6.09.) | |
| 91 | Резервы (с 1.6.09.) |
| 92 | Резервы (с 1.6.09.) |
| Реле | |
| ОДИН | Клемма реле 15 |
| Б | Клемма реле 15R |
| С | Реле обогрева заднего стекла |
| Д | Реле топливного насоса (дизельные двигатели) |
| Е | Реле стеклоочистителя задней двери |
| Ф | Реле регулировки сиденья |
| Грамм | Клемма реле 15R |
Предохранители под номерами 71, 72 и 76 отвечают за работу прикуривателя.
Блок силовых предохранителей
Еще один мощный блок предохранителей прикреплен к плюсовой клемме аккумуляторной батареи в багажнике.
Схема
Расшифровка
| 111 | Передний блок управления SAM на 60 А с модулем предохранителей и реле |
| 112 | 80А Многофункциональный блок управления для спецтехники |
| 113 | 40A Блок управления топливным насосом, левый (двигатель 156) |
| Блок управления правым топливным насосом (двигатель 156) | |
| 114 | Бронировать |
| 115 | 100А Многофункциональный блок управления для спецтехники |
