Mercedes-Benz Axor — семейство крупнотоннажных грузовиков Achor, которые производились с 2001 по 2014 год в Европе, а в настоящее время — в Бразилии. Наименьшую популярность завоевал Mercedes Axor 2 поколения 1835 1836 1840 выпуска 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 годов. В этой статье вы найдете описание предохранителей и реле Mercedes Axor с блок-схемой и ее расположением. Выберите предохранитель прикуривателя.
Блок предохранителей и реле

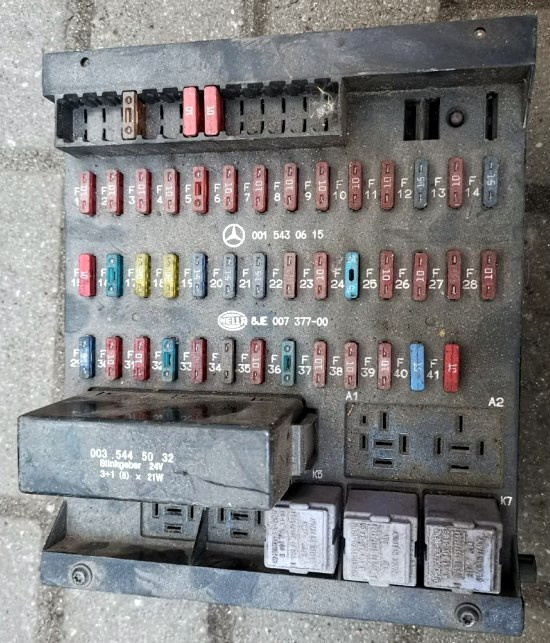

Главный блок предохранителей и реле расположен в нижней части приборной панели со стороны пассажира за защитной крышкой.
Обратите внимание, что единого общего описания для всего поколения тракторов не существует. Проверьте назначение схем на обратной стороне защитной крышки.

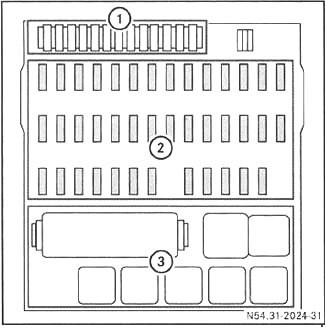

Размещение блочных элементов
- Резервные предохранители
- Главный блок предохранителей
- Реле
Схема
Описание
Автоматические выключатели
- 10А Задние противотуманные фары, в том числе на прицепах
- 10А комбинированное освещение приборов/подсветка выключателя, очиститель фар, корректор фар, монтажный блок — клемма 58
- 10А Дополнительные указатели поворота
- 10А наклонная крыша, радио 24В, ручник — хомут 30
- Рабочий фонарь 10 А, LSVA (зарядка для тяжелых условий эксплуатации зависит от грузоподъемности автомобиля) — клемма 30
- 10А Резерв
- 15A Монтажный блок — клемма D
- 10A Система обогрева зеркал
- Розетки 15А 24В
- 10А цифровой тахограф, комбинация приборов, диагностический разъем — клемма 30
- Выход прицепа 20А — клемма 30
- Розетка питания АБС прицепа 20А — клемма 30
- 10A Внутреннее освещение, система сбора платы за проезд — клемма 30
- 10А очиститель фар
- 10A 3-фазный генератор, коробка передач, LSVA (зарядка для тяжелого режима работы зависит от грузоподъемности автомобиля) — клемма 15
- 10А ВОМ
- 20А Вентилятор отопителя, кондиционер
- 5A Комбинация приборов, радио, телефон, громкая связь, телефакс — клемма 15R
- 10А прикуриватель
- 15А Коммутационная коробка со стороны пассажира
- 15А Блок переключателей на двери водителя
- 10А омыватель стекол, сигнализация — клемма 30
- 10А Ближний свет правый
- 10А Ближний свет левый
- 10А Дальний свет правый
- 10А Дальний свет левый, индикатор дальнего света
- 10А задний габаритный фонарь, габаритный огонь, левый габаритный фонарь, розетка для прицепа, система Toll Collect
- 10А Задний габаритный фонарь, габаритный огонь, габаритный огонь справа, розетка для прицепа
- 15А Система управления коробкой передач
- 10A Управление двигателем — клемма 15, транспортное средство для перевозки опасных грузов (GGVSE): Аварийный выключатель НЕ-AUS
- 10А Коробка переключателей на двери водителя, регулировка положения наружных зеркал заднего вида, блок нейтрализации отработавших газов — клемма 15
- Полный привод 10А, система ESP, дополнительный подогрев воды
- 10А омыватель стекол, сигнализация, выход прицепа — клемма 15
- 10A Стоп-сигнал, фонарь заднего хода, розетка прицепа
- 10А датчик конденсата, розетка АБС прицепа — клемма 15
- 15А Дополнительный водяной подогрев
- 10А омыватель окон
- 10А цифровой тахограф, комбинация приборов, подушка безопасности — клемма 15
- Звуковой сигнал 10A, система взимания платы за проезд, диагностический разъем, система FleetBoard, распределитель — клемма 15
- 10А Механизм блокировки дифференциала
- 10А система обогрева сидений
Реле
- K3 ABS/BS/EPB отключен
- K4 Реле нагревателя стартера/аккумулятора
- К5 Д+
- K6 Стоп-сигнал
- K7 Задний фонарь
Дополнительные разделы
Схема
Цель
А1
- 10A часы автономного отопления, система FleetBoard, система Toll Collect — клемма 30
- 20A Дополнительная система отопления
- 15А центральный замок
- 15A Система блокировки управления комфортом
- 10А Электронная тормозная система, разъем питания переносной лампы — клемма 15
- Розетка 15А 12В
- 10А Трансформатор напряжения для 24В/12В, 8А/15А Трансформатор напряжения для 24В/12В, 15А
- 10A Центральный замок/комфортная система запирания, дистанционное радиоуправление, ретардер
- Осушитель сжатого воздуха 10A
- Распределители 15А — клемма 30
- 15A Блок нейтрализации отработавших газов — клемма 30
- 10А задний подъемник
- 10А Система управления коробкой передач
- 10A Рабочий фонарь ретардера
А2
- 20А обогрев лобового стекла
- Дневные ходовые огни 10А
- 10А обогрев лобового стекла
- Радиатор трансмиссионного масла 10А, холодильная камера / масляный радиатор Allison 25А
- 15A Электронно-гидравлический независимый усилитель рулевого управления — клемма 30
- 10A Электронно-гидравлический независимый усилитель рулевого управления — клемма 15
- 10А Дополнительная фара
- 10А Проблесковый маячок
- 15А Электронная тормозная система — клемма 30
- 10A Пульт управления телефоном/навигацией, мобильный телефон — клемма 30
- 10А Резерв
- 10A Пульт управления телефоном/навигацией, мобильный телефон — клемма 15
- 20А обогрев лобового стекла
- 15А Электронная тормозная система — Клемма 30
Отдельные элементы предохранителей и реле могут быть установлены вне этого блока.
