Признаки неисправности датчика детонации: на что обратить внимание и как устранить проблему

Как работает датчик детонации и признаки неисправности

Начнем с того, что неисправности в датчике детонации не приводят к явным отказам или остановке ДВС, а от нормальной работы датчика напрямую зависит ресурс силового агрегата. Чтобы понять, где находится датчик детонации, достаточно внимательно осмотреть блок двигателя. Указанный датчик отслеживает детонацию, обнаруживая вибрации двигателя.

Проще говоря, в норме топливо в цилиндрах двигателя не взрывается, как многие ошибочно полагают, а догорает. При этом очагом воспламенения является искра зажигания, которая образуется на электродах свечи зажигания.

Но при сильном нагреве или высоком давлении топливо может начать самопроизвольно и хаотично гореть, горя больше похоже на взрыв. Если начинаются такие взрывы или происходит самовозгорание рабочей смеси (детонирует топливо), это может быстро вывести из строя ДВС (поршни, поршневые пальцы, шатуны разрушаются, блок цилиндров может треснуть).

По этой причине крайне важно заливать топливо с октановым числом, которое допускает к использованию сам производитель автомобиля. Помните, что понижение октанового числа часто вызывает детонацию, пропуски зажигания и отказ двигателя. В свою очередь датчик фиксирует уровень вибраций

При превышении этого уровня датчик посылает сигнал на компьютер. Учитывая опасность детонации для двигателя, блок управления начинает корректировать зажигание, изменять состав топливной смеси, снижать мощность ДВС и не допускать выхода двигателя на средние и высокие обороты

В свою очередь датчик фиксирует уровень вибраций. При превышении этого уровня датчик посылает сигнал на компьютер. Учитывая опасность детонации для двигателя, блок управления начинает корректировать зажигание, изменять состав топливной смеси, снижать мощность ДВС и не допускать выхода двигателя на средние и высокие обороты.

При серьезных и длительных неисправностях ЭБУ должен нормально оповещать водителя (горит чек, возникает неисправность датчика детонации). Фактически датчик преобразует механические колебания в электрический сигнал, который передается на компьютер.

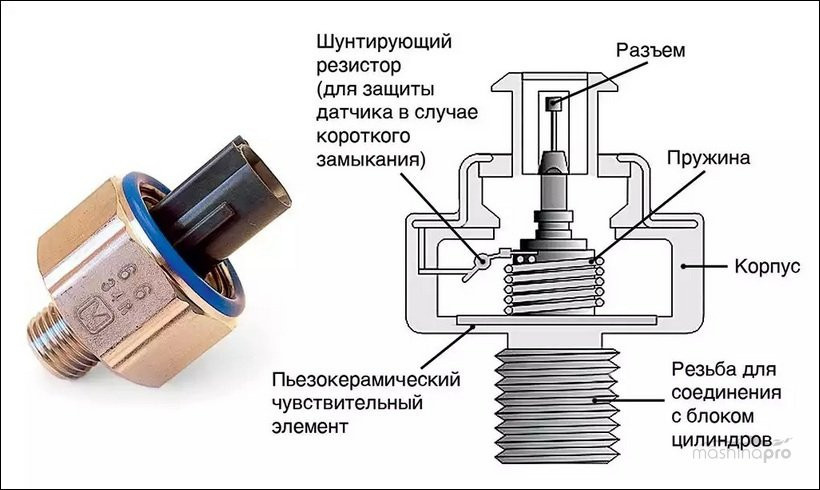

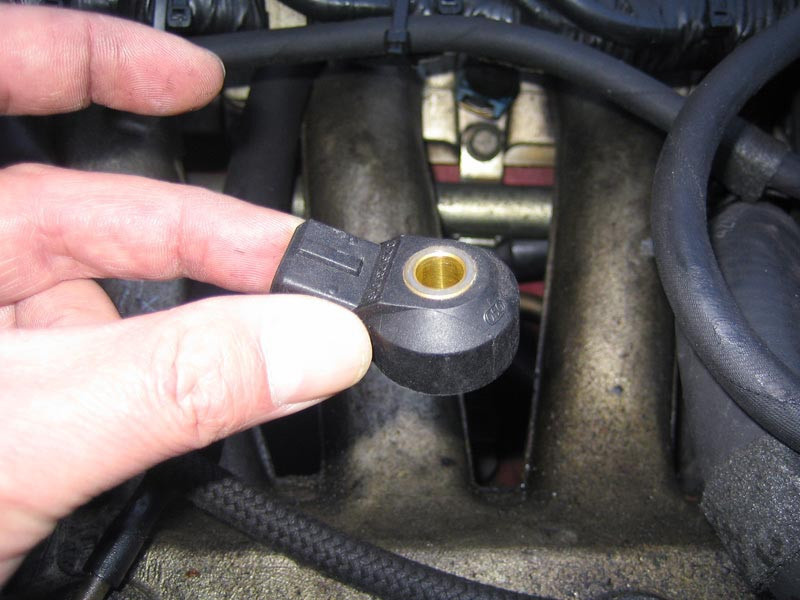

Сам датчик работает на основе пьезоэлектрического эффекта (способность материала образовывать разность потенциалов при определенном механическом воздействии). Проще говоря, датчик имеет следующие конструктивные элементы:

• вибрационная плита;
• электрический пьезоэлемент;
• провода;

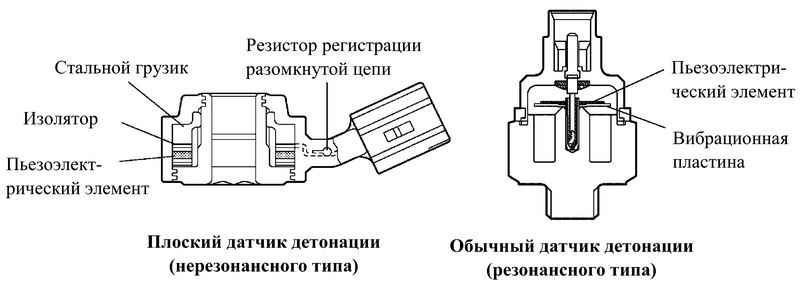

Также можно выделить два типа датчиков детонации: резонансные и широкополосные. На многих отечественных и зарубежных автомобилях используется широкополосный датчик, который устанавливается на блоке цилиндров как можно ближе к цилиндрам (например, датчик детонации ВАЗ).

Крепление жесткое, чтобы все импульсы передавались на датчик в случае неисправности ДВС. Пьезокерамический чувствительный элемент генерирует сигнал, охватывающий диапазон частот, который передается на компьютер в момент остановки двигателя и на высоких оборотах.

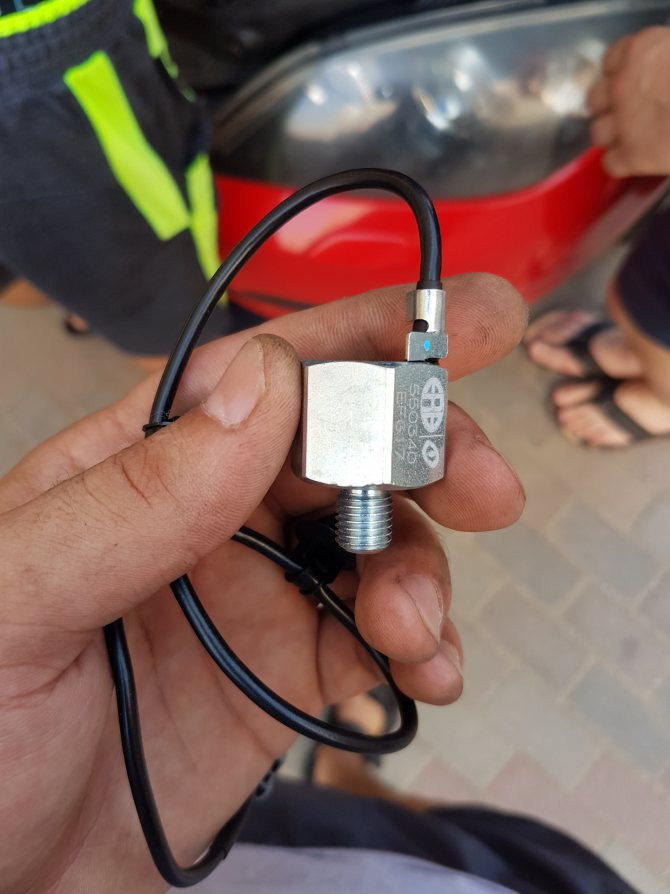

Также существуют резонансные датчики, обнаруживающие сбои в работе ДВС на малых оборотах из-за резонанса. По точности резонансный датчик лучше широкополосного аналога, так как способен «отделять» разные вибрации от стука двигателя. Эти датчики имеют раздельное подключение (резьбовое) и по внешнему виду похожи на датчик давления масла.

Что представляет собой детонация силового оборудования

Если двигатель исправен, во время работы скорость циркуляции пламени составляет ок. 20 м в секунду. Если происходит детонация, скорость распространения увеличивается в десятки раз: она может достигать до 2 тысяч метров в секунду. В результате автомобилист слышит необычный шум, напоминающий постукивание пальцами. Это связано с тем, что детонация представляет собой миниатюрный взрыв, от которого волны ударяются о поверхность цилиндров.

Часто двигатель стучит при выключении зажигания. В этой ситуации даже заглушенный двигатель продолжает работать. Часто в этом режиме двигатель работает несколько секунд, иногда такая работа может длиться до 20 секунд.

Причины детонации двигателя

Двигатель может сдетонировать на любом автомобиле: новом, старом, современном или уже снятом с производства. Неважно, какой тип силового агрегата, карбюраторный он или инжекторный.

На новых автомобилях устанавливается специальный датчик детонации двигателя (только для инжекторных силовых агрегатов). Это устройство позволяет бортовому компьютеру регулировать работу двигателя так, чтобы он не детонировал.

Современные автомобильные двигатели работают с высокой степенью сжатия, поэтому риск детонации топливовоздушной смеси достаточно высок. Если датчик детонации на двигателе неисправен, ЭБУ не может эффективно регулировать работу агрегата. Проблемы не заставляют ждать.

Наиболее частые причины стука двигателя при разгоне, оборотах или холостом ходу:

• топливо низкого качества или с неподходящим октановым числом,
• слишком большое опережение зажигания,
• бедная топливовоздушная смесь,
• нагар на стенках цилиндра,
• некачественные или неподходящие свечи зажигания,
• перегрев двигателя из-за неисправности системы охлаждения.

Рассмотрим подробно каждый элемент, чтобы понять причину. Тогда исправить проблему будет проще.

Топливо с неподходящим октановым числом или низкого качества

Если в двигатель поступает бензин с октановым числом ниже рекомендованного, детонация произойдет почти со 100% вероятностью. Производитель автомобиля рассчитывает степень сжатия для конкретного вида топлива, поэтому использование некачественного или неподходящего по октановому числу топлива приводит к детонации двигателя на холостом ходу или при разгоне.

Улучшить качество топлива можно с помощью присадки SGA.

Присадка в бензин СГА. Промывка форсунок и инжектора

Очищает и смазывает топливные насосы и форсунки, продлевая срок службы. Улучшает впрыск, что снижает расход топлива и повышает динамику. Подходит для всех бензиновых систем, включая TFSI, TSI, GDI, MDI.

Неправильно настроенное зажигание

В попытке увеличить крутящий момент некоторые умельцы меняют заводские настройки системы зажигания. Если угол опережения установлен слишком большим, свеча зажигания зажжет до того, как поршень приблизится к ВМТ. Воспламенение произойдет до того времени, когда топливо полностью не смешается с воздухом.

Неисправные свечи

Иногда причиной детонации двигателя ВАЗ или другой марки автомобиля являются неисправные или неподходящие свечи зажигания. В этом случае искра может образовываться не так, как ожидал производитель двигателя. Несвоевременно выставленная свеча зажигания – одна из частых причин проблем с воспламенением топливовоздушной смеси.

Обедненная топливовоздушная смесь

В погоне за экономичностью автомобилисты могут намеренно обеднять топливовоздушную смесь. Это еще одна причина, по которой двигатель стучит. Из-за недостаточной концентрации паров топлива искра не может воспламенить смесь. При следующем цикле впрыска, наоборот, паров топлива становится больше нормы. Слишком богатая смесь преждевременно воспламеняется от сжатия.

Нагар на стенках цилиндров

Часто причиной стука двигателя на скорости является наличие отложений на внутренней поверхности камеры сгорания. Сажа нагревается и действует как фитиль, воспламеняя воздушно-топливную смесь. Кроме того, нагар увеличивает степень сжатия и топливо с данным октановым числом воспламеняется раньше из-за повышения температуры сжатия.

Очистка двигателя возможна специальной длительной промывкой двигателя.

За что отвечает датчик детонации и на что он влияет?

Деталь
устанавливается на автомобили с двигателями, работающими на бензине. Это один из
основные звенья в системе управления. Назначение датчика – контролировать уровень
детонация. Использование компонента позволяет значительно экономить топливо, а
силовой агрегат одновременно начинает работать на полную мощность.

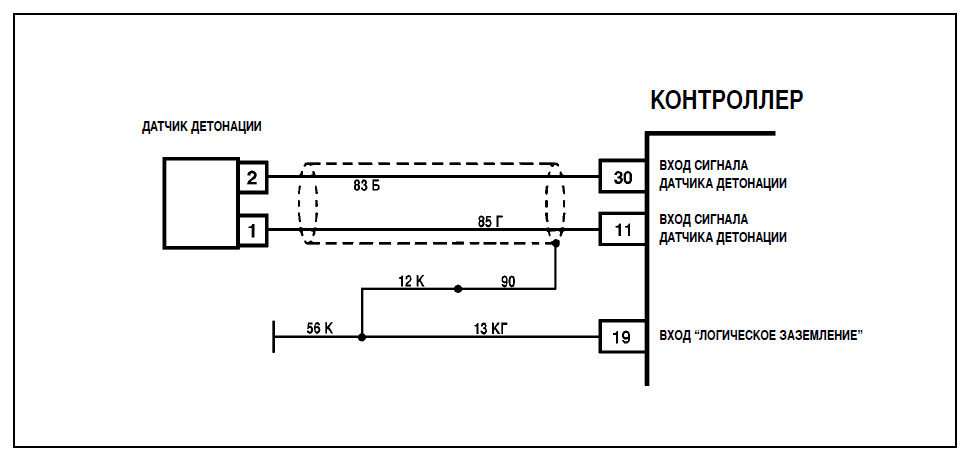

Цепь датчика детонации

Детонация называется
импульс электричества, генерируемый во время зажигания если бы не
детонация, машину не завести.

НА
карбюраторные двигатели, для предотвращения детонации трамблер прокатывается
руки, что замедляет процесс воспламенения. В современных двигателях ручной
регулировка невозможна, так как за это отвечает электронная система.
Датчик управления настроен на определенный диапазон и работает на его основе
пьезоэффект.

Ед изм
управляет системой запуска двигателя и несет ответственность за ее правильную работу. Составные части
механизм такой:

• вибрационная плита;
• электрическая часть —
  как пьезо;
• провод управления;
• обмотка.

Как работает датчик детонации?

Принцип
работа устройства основана на пьезоэлектрическом эффекте. Сигнал постоянного тока поступает на
его от контроллера. Внутри датчика есть специальное сопротивление,
предназначен для снижения стресса. После волнения
уменьшается в 2 раза, в это время снова подается на контроллер электричество
уже имеет переменное значение. Обратный сигнал отправляется по цепи,
воспроизводит опорное напряжение. Это возможно из-за
импульс приходит в виде электрического постоянного тока, а возвращается в виде
переменная.

Сигнал
воспроизводится в двигателе во время вспышки детонации. Его амплитуда зависит
на силу детонации. Если двигатель работает нормально, контроллер
принимается обратный сигнал с выходом 2,5В. В этом случае контроллер
изменяет режим работы двигателя. Если значение сигнала разное, то
изменение угла опережения зажигания. Это делается для частичного погашения
детонация. Двигатель в этот момент переходит в безопасный режим — в связи с этим
тот же датчик.

Что такое детонация двигателя

В некоторых случаях воздушно-топливная смесь воспламеняется до того, как вспыхнут свечи зажигания. Это явление, сопровождающееся ударным сгоранием топлива, и есть детонация двигателя. Огромная скорость горения связана с воспламенением всего объема одновременно, а не последовательно от искры. Кроме того, зажигание начинается раньше расчетного угла поворота коленчатого вала, когда поршень еще движется к верхней мертвой точке (ВМТ). Воспламененные газы быстро расширяются, но поднимающийся поршень стремится их сжать. В результате давление в камере сгорания многократно превышает расчетное значение.

Ударная волна от мини-взрыва (фактически это воспламенение топливовоздушной смеси) ударяет по стенкам цилиндра и основанию поршня, который поднимается против газов. Это воздействие порождает звуковые волны, которые водитель воспринимает как неприятный металлический стук или звук работающего двигателя.

Присадка Супротек Актив Бензин для нового бензинового двигателя

Присадка для бензиновых и газовых двигателей с пробегом до 50 000 км. Может использоваться для модернизированных и турбированных двигателей.

Замена и проверка датчика детонации на автомобилях LADA

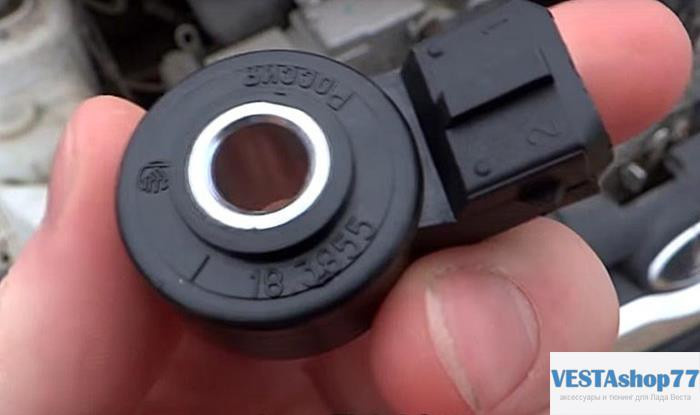

Датчик детонации — устройство, предназначенное для определения момента возникновения детонации в двигателях внутреннего сгорания. Он непрерывно подает сигналы на электронный блок управления двигателем (ЭБУ), который реагирует изменением качественного состава рабочей смеси и угла опережения зажигания.

Во время эксплуатации автомобиля могут возникать неисправности, например, двигатель не тянет (потеря мощности). Эти симптомы могут указывать на проблемы с датчиком детонации. В этом случае на панели приборов загорится лампа «Check Engine», а при диагностике будет обнаружена одна из ошибок:

• P0325 — Обрыв цепи датчика детонации;

P0327 — Низкий уровень сигнала датчика детонации;

P0328 — Высокий уровень сигнала датчика детонации.

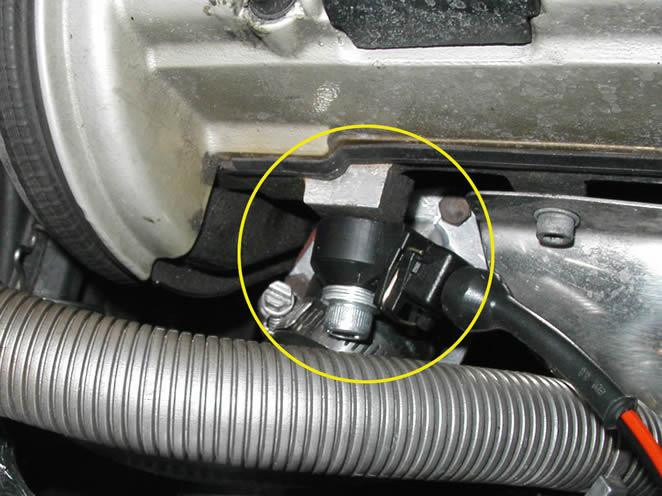

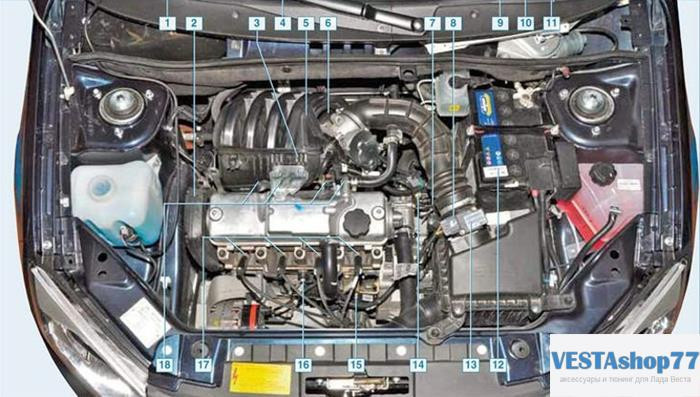

Датчик детонации на автомобилях LADA находится в блоке цилиндров, на схеме под номером 16:

Замена датчика детонации на всех моделях LADA осуществляется одинаково:

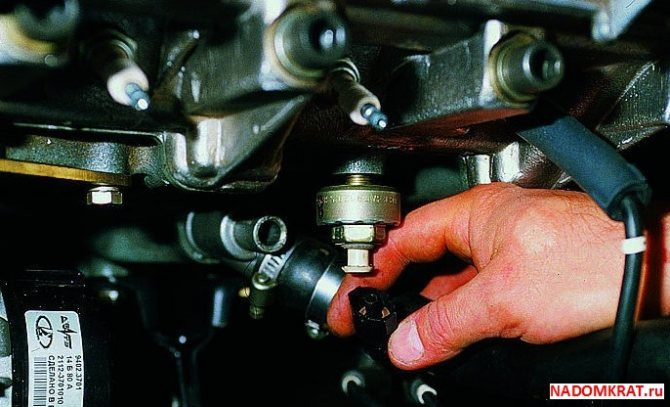

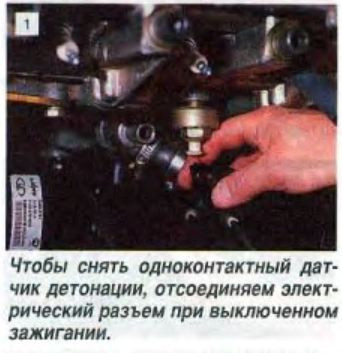

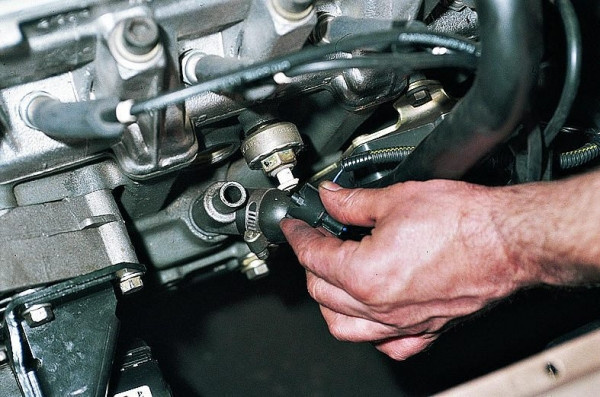

1. Нажмите на замок и отсоедините колодку с проводами от датчика.

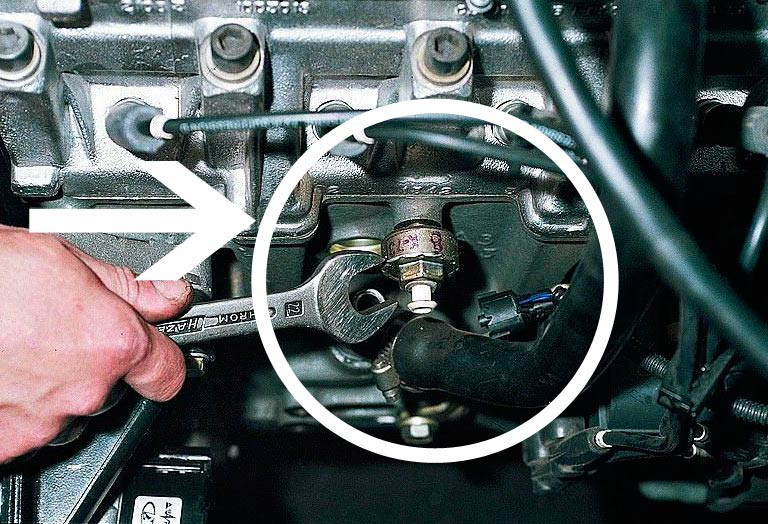

Снимите датчик, отвернув болт крепления (ключ «13»).

разъем датчика детонации на автомобилях LADA

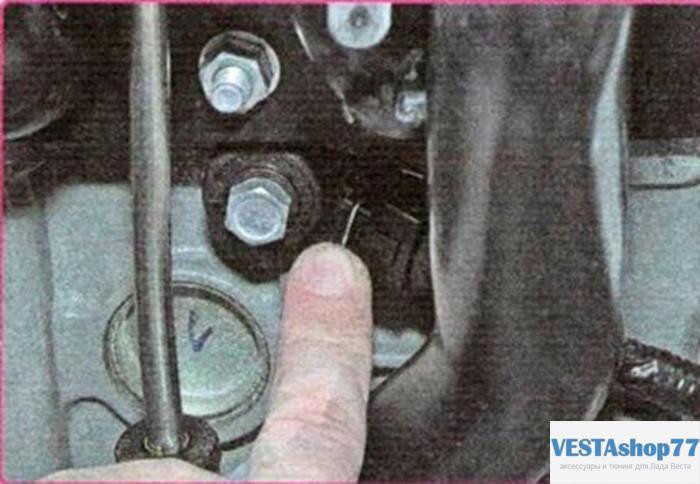

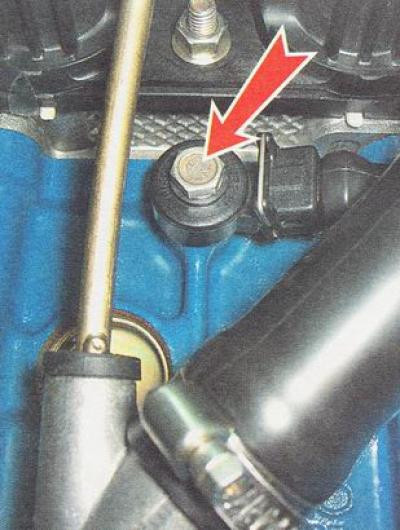

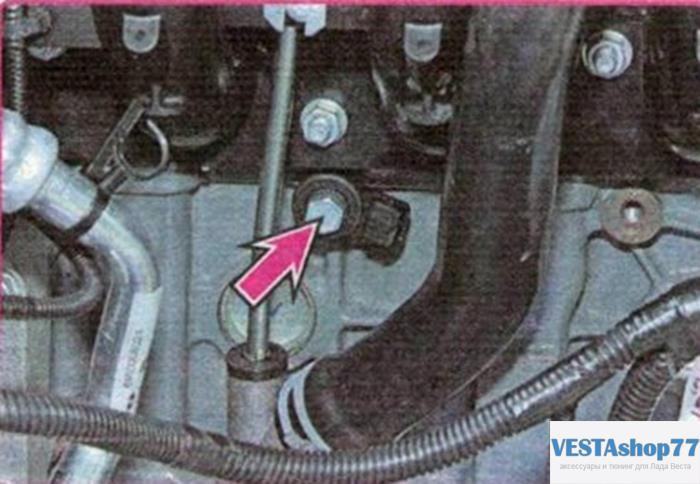

болт датчика детонации на автомобилях LADA

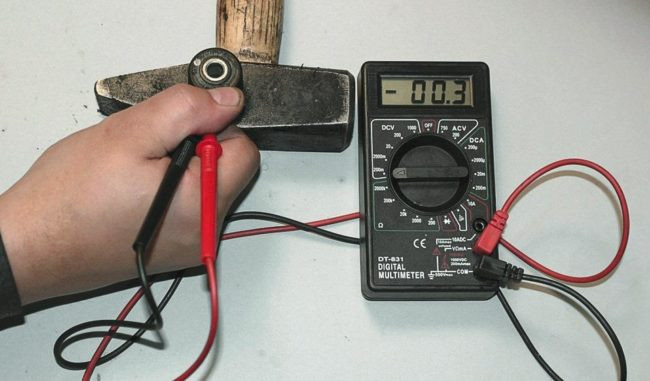

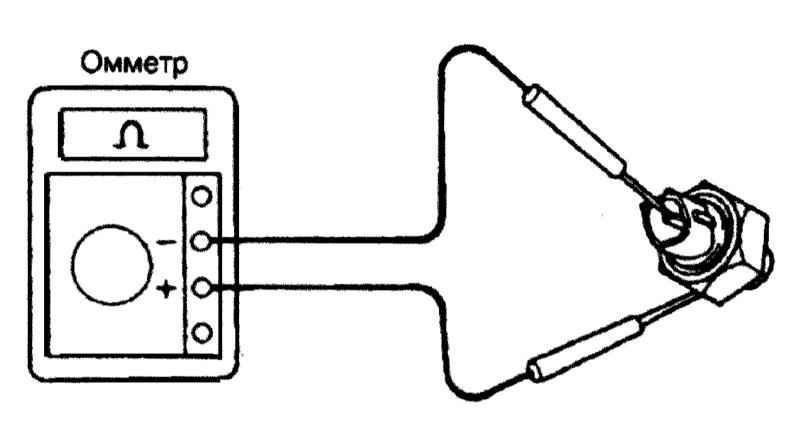

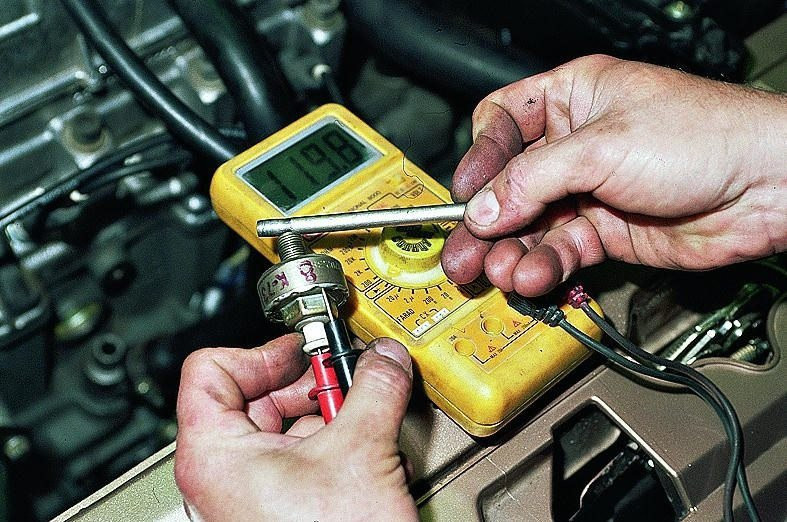

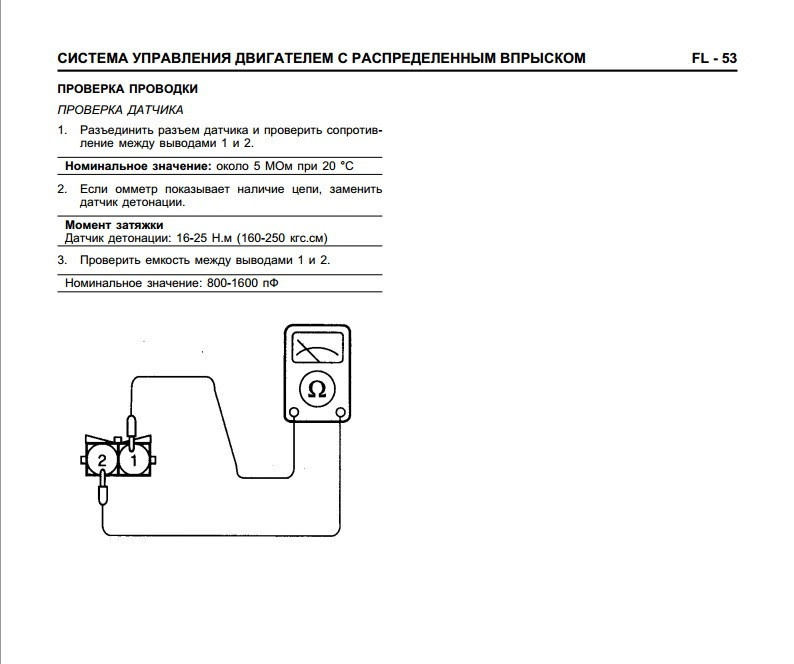

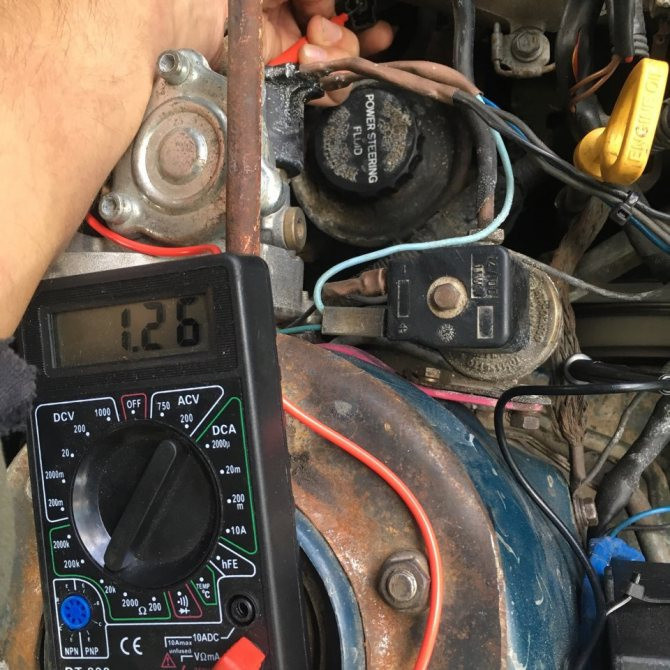

Для проверки датчика детонации понадобится мультиметр (в режиме вольтметра с пределом измерения до 200 мВ):

1. Подсоедините щупы прибора к датчику;

Коснитесь металлического основания датчика металлическим предметом.

Если датчик детонации исправен, мультиметр покажет скачки напряжения.

Более точную проверку датчика детонации можно проверить только на специальном стенде.

Иногда причиной ошибки датчика является плохой контакт с разъемом датчика. В этом случае обрабатываем контакты специальным средством для очистки электрических контактов (например, графитовой смазкой) и очищаем контакты от окислов. Очищаем датчик детонации и поверхность вокруг датчика от грязи.

Если стук возникает при работе двигателя с большой нагрузкой, кроме неисправности датчика детонации, дополнительно появлению стука могут способствовать следующие причины:

• Несоответствие количества свечей зажигания.

Несоблюдение требуемого октанового числа бензина.

Неправильная регулировка основного угла опережения зажигания.

Мы рассмотрели и другие причины, почему двигатель тянет, дергается или плохо тянет.

Категории товаров, которые могут вас заинтересовать по материалам статьи «Замена и проверка датчика детонации на автомобилях LADA»:

Как проверить датчик детонации, самостоятельно заменить на Мазда 3

Сигнализация системной ошибки на приборной панели еще не гарантирует 100% неисправность ДД. Иногда его достаточно продуть, просушить и снова установить.

После мойки автомобиля, проезда по лужам, в дождливую погоду в контроллер попадает вода. Контакты закорочены, скачок напряжения расценивается ЭБУ как неисправность. В итоге на приборной панели появляются P1267, P7850, P3388, P1892.

Для объективной оценки состояния ДД необходимо проводить обширную профилактику с использованием цифровой аппаратуры. В домашних условиях можно использовать мультиметр. Устройство доступно всем автомобилистам.

Последствия детонации

При возникновении детонации мощность силового оборудования значительно снижается, а расход топлива значительно возрастает.

На цилиндры двигателя действует огромная нагрузка, что постепенно приводит к поломке, а иногда и к полному разрушению двигателя. В цилиндрах температура поднимается до критического уровня, из-за чего прогорает прокладка ГБЦ. Этот элемент первым страдает при возникновении детонации, так как не способен выдерживать длительные механические и термические нагрузки.

Детонация двигателя – серьезная проблема, которая может потребовать замены коленчатого вала, блока цилиндров, ГБЦ и так далее

Водители со стажем классифицируют это явление условно на допустимую и недопустимую детонацию.

Приемлемая детонация практически незаметна, так как возникает на малых оборотах и ​​сразу же заканчивается. Он появляется в двигателях, не отличающихся большим объемом, обладающих при этом внушительной мощностью и значительным крутящим моментом.

Недопустимая детонация возникает на высоких скоростях и при солидной нагрузке. Всего несколько секунд использования силового оборудования в этих условиях могут нанести опасные повреждения автомобилю.

Как определить неисправность датчика детонации

При появлении первых признаков ошибки ДД интересует закономерный вопрос – как проверить и определить неисправность датчика детонации. В первую очередь нужно сказать, что проверить датчик детонации можно не снимая его с блока цилиндров, то после демонтажа с посадочного места. И сначала лучше сделать несколько тестов, когда датчик прикручен к блоку. Вкратце процедура выглядит так:

• установить обороты холостого хода около 2000 об/мин;
• металлическим предметом (молотком, гаечным ключом) нанести один-два легких (!!!) удара по корпусу блока цилиндров в непосредственной близости от датчика (можно легкий удар непосредственно по датчику);
• если после этого обороты двигателя упадут (это будет слышно), значит, датчик исправен;
• скорость осталась на прежнем уровне — необходимо выполнить дополнительную проверку.

Для проверки датчика детонации автомобилисту понадобится электронный мультиметр, способный измерять величину электрического сопротивления, а также напряжение постоянного тока. Лучше всего проверить с помощью осциллографа. Снятая с ним схема работы датчика наглядно покажет, исправен он или нет. Но так как обычному автолюбителю доступен только тестер, то достаточно проверить показания сопротивления, которые выдает датчик при его нажатии. Диапазон сопротивлений находится в пределах 400…1000 Ом. Также в обязательном порядке проводится элементарная проверка целостности проводов – нет ли обрыва, повреждения изоляции или короткого замыкания. Без помощи мультиметра не обойтись.

Если проверка показала, что датчик детонации топлива исправен, а ошибка о сигнале датчика выходит за допустимые пределы, возможно, стоит искать причину не в самом датчике, а в работе двигателя или коробки передач. Почему? Во всем виноваты шумы и вибрации, которые ДД может воспринять как детонацию топлива и неправильно отрегулированный угол зажигания!

В конструкции двигателя имеется множество вспомогательных систем и механизмов. Работу силового агрегата невозможно представить без датчика коленвала, температуры охлаждающей жидкости, положения газа и многих других элементов. Не последнюю роль играет датчик детонации. Им оснащается и ВАЗ-2110. Для чего этот предмет? Как проверить и почему не работает? Об этом мы и поговорим в сегодняшней статье.

Способы устранения

Способ 1

Для начала нужно учесть используемое топливо. Многие автовладельцы игнорируют инструкции производителя и заправляют более дешевым топливом, чтобы сэкономить деньги

Не стоит повторять эту ошибку, ведь цена топлива почти всегда прямо пропорциональна его качеству, то есть чем оно дороже, тем выше его качественные характеристики. Экономия в данном случае не оправдана: купив дешевое топливо и сэкономив десятки рублей, за ремонт силового оборудования приходится платить несколько тысяч. Также необходимо помнить, что октановое число заливаемого бензина должно быть равно октановому числу, рекомендованному производителем. Если делать все по правилам, то о детонации можно забыть.

Способ 2. Следует отрегулировать угол зажигания. Раннее зажигание часто вызывает перегрев элементов, что чревато детонацией. При неправильном угле зажигания силовое оборудование может детонировать даже при выключенном двигателе.

Способ 3. Необходимо проверить свечи зажигания. Если фары неисправны, их следует заменить как можно скорее.

Способ 4. Если работа машины в основном ведется с небольшой нагрузкой, в камерах сгорания скапливается сажа. Это одна из самых частых причин детонации при выключении двигателя

Для предотвращения проблемы очень важно время от времени подвергать силовое оборудование значительной нагрузке, например двигаться с большой скоростью на высокой передаче

Способ 5: Когда из выхлопной трубы автомобиля при детонации идет зеленый или черный дым, выделяется алюминий. Это говорит о том, что поршневая система машины находится в стадии разрушения или уже пришла в негодность. Единственным решением является полная замена поршневой системы.

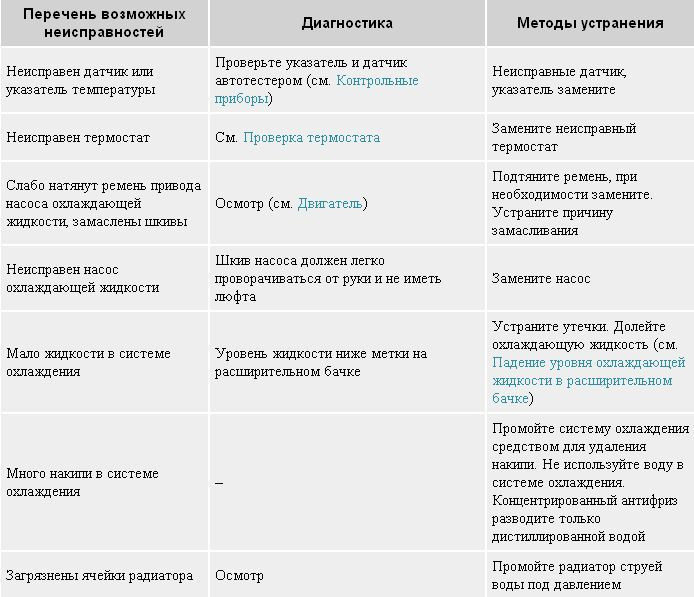

Способ 6. Если с зажиганием все в порядке, и это происходит вовремя, если владелец автомобиля заливает только качественное топливо с правильным октановым числом, если свечи в порядке, а двигатель стучит на холостых продолжает происходить, причина — перегрев. Поэтому одним из самых распространенных методов устранения неполадок является снижение «тепла» в камере сгорания. Чаще всего используется интеркулер, но можно использовать и обычную воду. Радиатор собирает теплый воздух и направляет его через воздухоохладители. Эта манипуляция способствует снижению температуры.

Причина перегрева может крыться и в термосе. После проверки и определения неисправности этого элемента важно обратиться в сервис – самостоятельно исправить ситуацию не получится.

В заключение необходимо сказать, что детонация представляет опасность для всех видов энергетического оборудования. Некачественное топливо – основная (но не единственная) причина его возникновения. При появлении первых признаков детонации следует как можно быстрее выявить и устранить причины, вызвавшие самовозгорание топлива. Игнорирование этого явления чревато дорогостоящим ремонтом.

Видео о причинах стука двигателя:

Пошаговый процесс диагностики

• Устанавливаем машину на просмотровый канал. Вы можете использовать гидравлический подъемник, если он доступен;
• откройте капот, чтобы улучшить обзор;

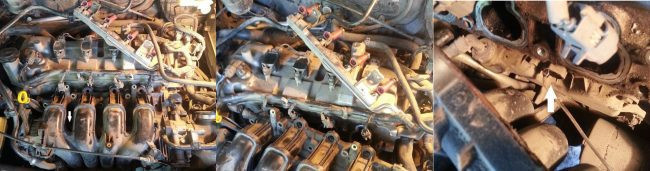

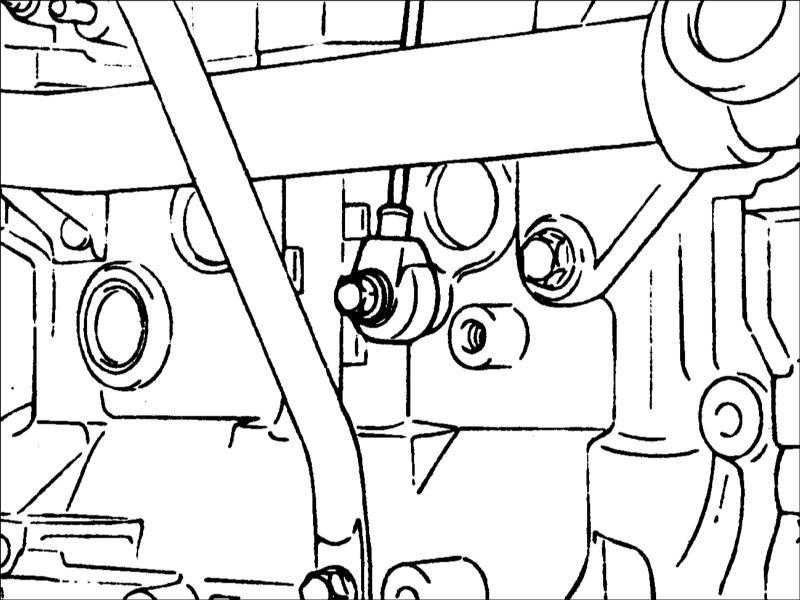

• Далее визуально найдите ДД между вторым и третьим цилиндрами, под выпускным коллектором;
• Прослеживаем провода от контроллера на пути к блоку управления. Находим карточку контакта, отключаем ее;
• Подводим выводы мультиметра к концевым выключателям;
• Проводим фактические замеры, сравниваем результаты с эталонами;
• На основании полученных данных мы принимаем решение о целесообразности использования оборудования.

Некоторые автолюбители и продавцы практикуют разборку выпускного коллектора для диагностики и замены контроллера. Однако такой подход неприемлем с экономической точки зрения, это очень дорого.

Как проверить

Если компонент сломан, автомобиль продолжит функционировать, как и прежде. Явных признаков неисправности может и не быть. При возникновении поломки она будет считаться электронной, так как устройство является частью электроники автомобиля.

Ошибки устройства могут возникать по ряду причин — например, из-за неисправности самого устройства, короткого замыкания в системе или обрыва сигнальной линии. Для выполнения самодиагностики необходимо выяснить, где находится датчик. В руководстве пользователя есть информация об этом.

Затем приступаем к снятию крепления. Ослабьте гайку на штифте. Отсоедините электрический разъем и отложите его в сторону. Корпус устройства снимается со штыря. Датчик детонации управляется двумя проводами — сигнальным и массой. Помните, что внутри устройства находится хрупкий пьезоэлектрический кристалл. Конечно, в системе предусмотрена некоторая защита в виде компенсаторов, но от сильного механического воздействия она не спасет. Разбирать датчик не стоит, так как недопустимо нарушение герметичности корпуса.

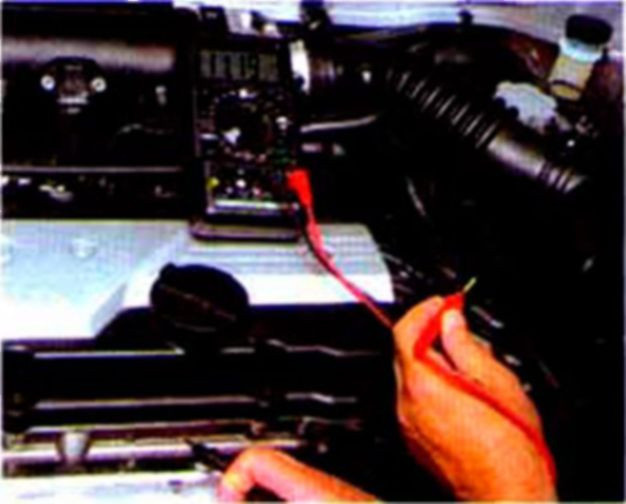

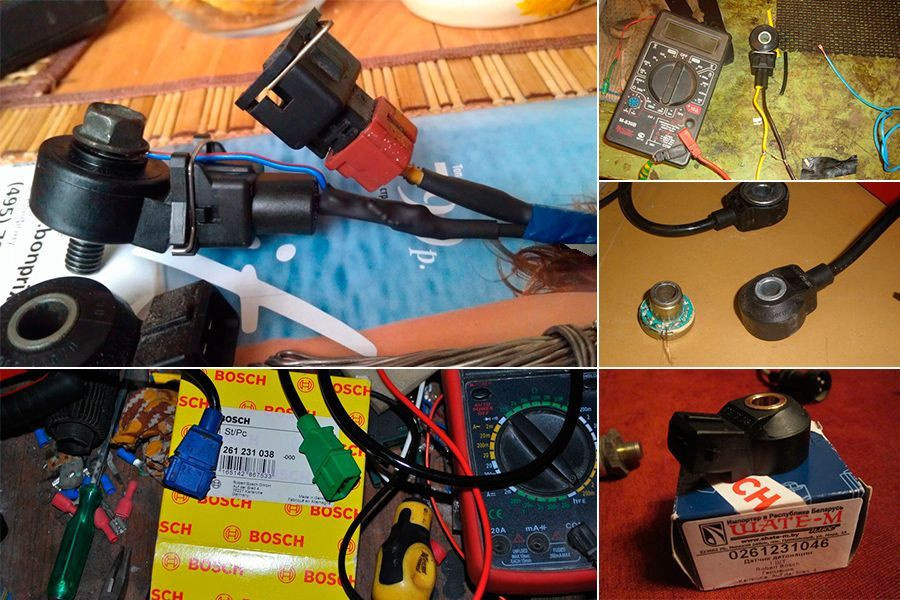

Лучше всего проверять мультиметром. На проводах не должно быть перекрутов. Лучше использовать устройство с короткими проводами. Минусовой щуп подключается к отверстию датчика посередине, а положительный щуп подключается к контрольному разъему. Если прибор исправен, индикатор мультиметра покажет скачок тока в 40-150 мВ.

Если устройство неисправно, активности не будет. Можно проверить несколькими приборами – тогда не будет сомнений, что процедура проведена правильно. После диагностики неисправный датчик заменяют.

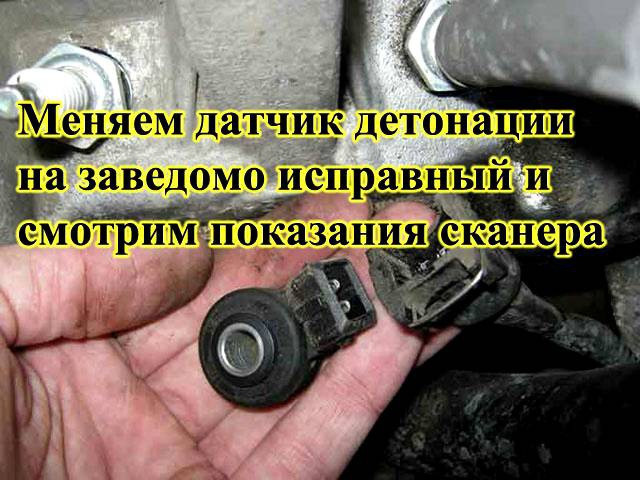

Если датчик не работает, его необходимо заменить – других вариантов здесь нет. Прибор дешевый, найти его можно в любом специализированном магазине. Цена конечно зависит от марки и модели автомобиля, но в целом она невысокая. Заменить устройство можно самостоятельно, но при отсутствии навыков и опыта лучше обратиться к мастерам. За работу возьмут 2-3 тысячи рублей.

Перед заменой дайте двигателю остыть и отключите питание автомобиля, отсоединив отрицательную клемму аккумулятора. На некоторых автомобилях устройство расположено таким образом, что снять его можно будет без усилий.

Для разборки устройства понадобится ключ на 12 – им откручивается болт крепления. Затем устройство выключается и удаляется. Ставится новый датчик. Сборка происходит в обратном порядке.

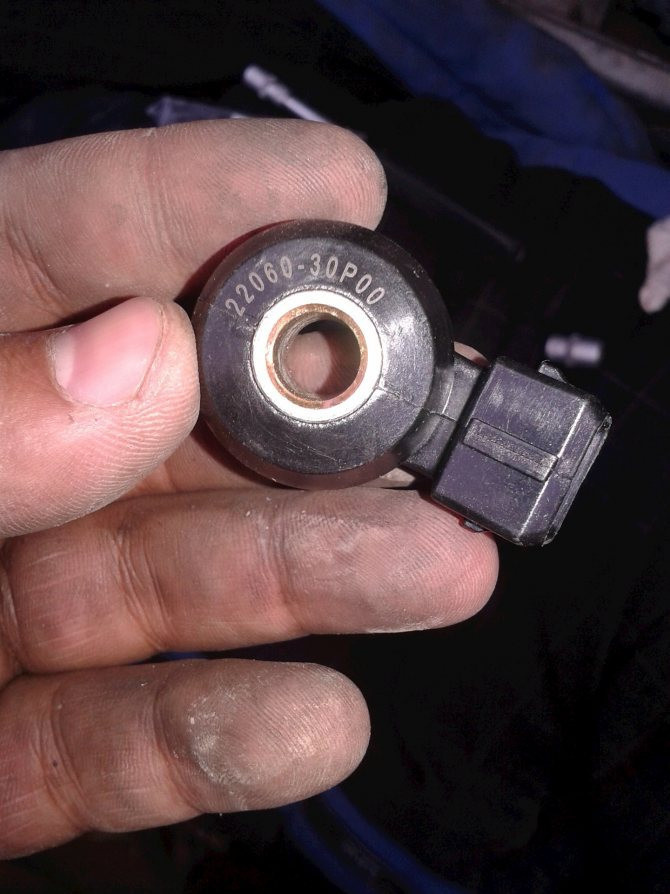

При покупке нового датчика убедитесь, что номер детали соответствует номеру старой детали. Тогда ЭБУ будет работать совершенно корректно. Не покупайте устройства китайских производителей — они, конечно, дешевле, но экономия обязательно выйдет боком.

Датчик детонации — очень важный и в то же время простой прибор, заменить который можно без особых усилий

Важно вовремя выявить неисправность, чтобы не повредить автомобиль, ездя с неисправным датчиком

Подведем итоги

Как видите, датчик детонации довольно простой, но важный элемент общей электронной системы управления двигателем

При этом важно понимать, что даже если выход из строя ДД не приведет к полной остановке ДВС (например, как в случае с ДПКВ), тем не менее, игнорирование такой проблемы в будущее вызовет проблемы с двигателем

Важно периодически проверять датчик детонации, надежность крепления, целостность корпуса, состояние проводов и разъема. При появлении малейших признаков ошибки ДД проверить датчик детонации можно способами, описанными выше.

Напоследок отметим, что с учетом качества топлива в СНГ рекомендуется отдельно следить за состоянием датчика детонации, так как именно он в конечном итоге может спасти двигатель от серьезных поломок при езде на плохом бензине.
