Иногда водители ощущают характерный стук при работающем двигателе. Двигатель все еще работает, но с стуком. Причиной этого может быть вращение шатунных подшипников.
Что значит провернуло вкладыши

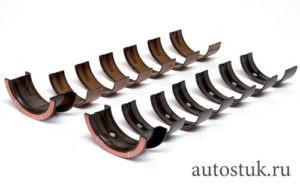

В конструкции двигателя есть такие согласующиеся детали, как втулки и шейки коленчатого вала. Для шатунных шеек предназначены шатунные вкладыши, для коренных — коренные. Коленчатый вал — деталь, воспринимающая большие нагрузки и сидящая на подшипниках, только это не роликовый подшипник, а скольжения. Эти подшипники скольжения называются втулками. Хотя вставки являются самой важной частью в сопряжении деталей, конструкция довольно проста.

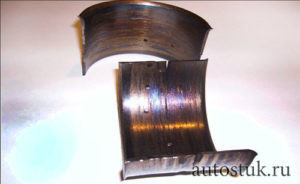

На фото изношенные шатунные вкладыши
Материалы для изготовления вкладышей используют следующие:
- банка;
- медь;
- свинец;
- алюминиевый сплав.
Рабочая поверхность вкладышей покрыта специальным антифрикционным покрытием.
На простом языке проблемы, связанные с коренными и шатунными подшипниками, называются проворачиванием коленчатого вала, «перекрученными втулками» или «стуком чего-то в нижней части двигателя».
Если вы провернули шатунные вкладыши, то ремонт в этом случае сделать проще, чем если бы вы провернули коренные вкладыши. Такие неисправности и поломки считаются серьезными. В основном это связано с использованием некачественного моторного масла. Подробную схему расшифровки маркировки моторных масел должен знать каждый водитель, так как есть много нюансов, о которых вы раньше не знали.

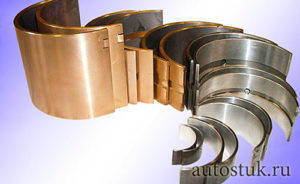

Отличие коренных вкладышей от шатунных

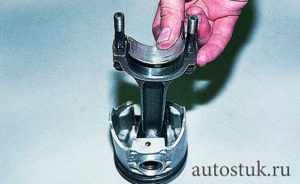

Шатунные подшипники установлены в постели между шатуном и шатунной шейкой коленчатого вала. Коренные подшипники установлены на коренных шейках коленчатого вала двигателя внутреннего сгорания.
Родные от шатунов различаются по диаметру и толщине пластин. Наиболее важные более толстые и имеют масляные каналы, по которым масло подается от первичного вала к шатунным вкладышам.
Почему проворачивает шатунный вкладыш
Втулки шатуна и коленчатого вала двигателя внутреннего сгорания представляют собой подшипники скольжения, которые для выполнения своих функций необходимо обильно смазывать. Шейки коленчатого вала и шатунные отверстия герметичны, без люфта и проскальзывания, но благодаря смазке сила трения проходящих пар минимальна.
Проворот шатунных и коленчатых подшипников требует немедленного ремонта. Эксплуатировать автомобиль с такими поломками в двигателе нельзя, потому что может произойти дальнейшее разрушение деталей или узлов ДВС. Эту поломку определяют на слух, слышен стук коленчатого вала и шатуна.
Вкладыши, они же подшипники скольжения, сажают в места, называемые ложами вкладышей. Ставки должны быть зафиксированы. Если втулки имеют отверстия, они должны совпадать с отверстиями в ответной части.
Знаете ли вы, что за открытость и управляемость автомобиля отвечает тип блокировки и перенапряжения дифференциала.
Основные причины проворота вкладышей:
- вкладыши были недостаточно закреплены;
- вкладыши застряли.
Коленчатый вал вращается относительно втулок, поверхность которых защищена антифрикционным (антифрикционным) материалом. Чтобы втулки не двигались и не вращались вместе с коленчатым валом ДВС, их удерживают специальные антенны. Они также монтируются в натяжку, на которую рассчитывают производители.
Чем больше нагрузка на коленчатый вал, тем меньше создается масляная пленка (слой, прокладка). А если еще чрезмерная вибрация, то масляный защитный слой разрушается и сильно возрастает сила трения, отчего вкладышу все труднее и труднее удержаться в ложе, антенны, предназначенные для защиты от проворота, не могут удержать вкладыш.

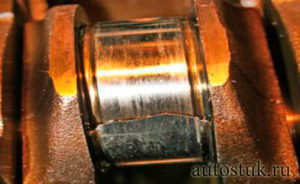

Как правило, причиной проворачивания вкладышей является отсутствие смазки. Для смазки имеются отверстия на коренных подшипниках и канавки на шатунных подшипниках. При засорении этих маслоподводящих каналов полностью или частично забиваются отверстия и каналы, увеличивается сила трения трущихся деталей, появляется эффект масляного голодания. Из-за отсутствия смазки пара вкладыш-коленвал сильно греется. При нагреве трущиеся части прилипают друг к другу. После такой сварки вкладыши начинают вращаться.
Что делать, если провернуло шатунный вкладыш
При обнаружении признаков проворачивания вкладышей следует ехать в автосервис или в мастерскую, если вы собираетесь их заменить своими руками, но лучше заглушить двигатель и перевезти на эвакуаторе или эвакуаторе , если возможно.
Проворачивание шатунных подшипников менее затратно и трудоемко, если работа прекращается при обнаружении детонации, чем проворачивание коренных подшипников. Если вы игнорировали посторонние стуки в двигателе и продолжали ездить в таком состоянии, не исключено, что провернутые шатунные вкладыши приведут к дорогостоящему капитальному ремонту двигателя.
В основном, если провернулся один шатунный подшипник, его меняют на новый, и на этом ремонт закончен. В этом случае, поскольку сам шатун не менялся, ресурс отремонтированной пары шатунно-шатунная шейка будет меньше ожидаемого.
желательна работа с заменой шатунного подшипника, также замена соответствующего шатунного подшипника. Часто бывает, что при проворачивании шатунного подшипника ломается замок шатуна.
Оптимально эффективным ремонтом при проблемах с подшипниками считается сверление коленчатого вала и замена подшипников с шатунными. Шейка коленчатого вала, на которую села коленчатая втулка, имеет потертости и царапины. Поэтому необходимо провести шлифовку коленчатого вала. Все шатунные вкладыши имеют одинаковые размеры и полностью взаимозаменяемы друг с другом.
Порядок замены шатунных вкладышей в гаражных условиях:
- Устанавливаем машину над ямой.
- Ставим встречные кулеры (башмаки).
- Открутите и снимите выхлопные штаны.
- Если конструкцией двигателя предусмотрены разные подвески для коробки передач, откручиваем и снимаем их.
- Демонтируйте масляный поддон. Удобно и быстро использовать для этого дела отвертку.
- Откручиваем емкость с маслом.
- Откручиваем крепления моста, снимаем его.
- Теперь есть доступ к коленчатому валу ДВС. Поднимает переднее колесо домкратом и раскручивает поднятое колесо на 4 или 5 передаче.
- Прокручиваем колесо и выставляем шатуны не строго вертикально, а под углом.
- Затем откручиваем шатунные гайки и снимаем станину, где с натягом посажен шатунный подшипник.
- Снимаем второй вкладыш с шатунной шейки коленчатого вала (ниже на видео наглядно показано, как это сделать).
- Смотрим на снятые подшипники скольжения. Проворачивающиеся подшипники царапаются и механически повреждаются, часто сплющиваются.

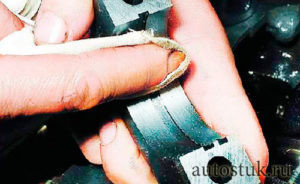

- Протираем посадочные места постелей под шатунные вкладыши и устанавливаем в них новые подшипники.
- Чтобы не перепутать нижнее ложе (поскольку его можно поворачивать на 180 градусов и устанавливать в другое положение), на торцах выбиты половины номера (часть номера на торце ложа, другая половина номера на шатун). Цифры также выгравированы на дне кровати, и вы можете сравнить, как цифры выглядят на других кроватях.
- Делаем установку. Затягиваем гайки станины динамометрическим ключом (перетянуть и не удержать нельзя). Различные двигатели имеют разные моменты затяжки. Существуют таблицы крутящих моментов для конкретных деталей двигателя.
