Мерседес 202 — легковой автомобиль немецкого производителя автомобилей из серии С-класса, выпускавшийся в 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 годах с различными вариантами двигателей (C180, C220, C230 , C240, C280) в кузове седан w202 и универсал S202. За это время модель претерпела рестайлинг. В данной публикации вы найдете информацию о расположении всех электронных блоков управления, подробное описание предохранителей и реле Мерседес 202 с блок-схемами и фото примерами исполнения. Обратите внимание на предохранитель прикуривателя.
Расположение блоков и назначение элементов в них могут отличаться от представленных и зависеть от года выпуска и уровня оснащения вашего автомобиля. Сверьте информацию с вашими схемами в брошюрах внутри или рядом с крышками блоков.

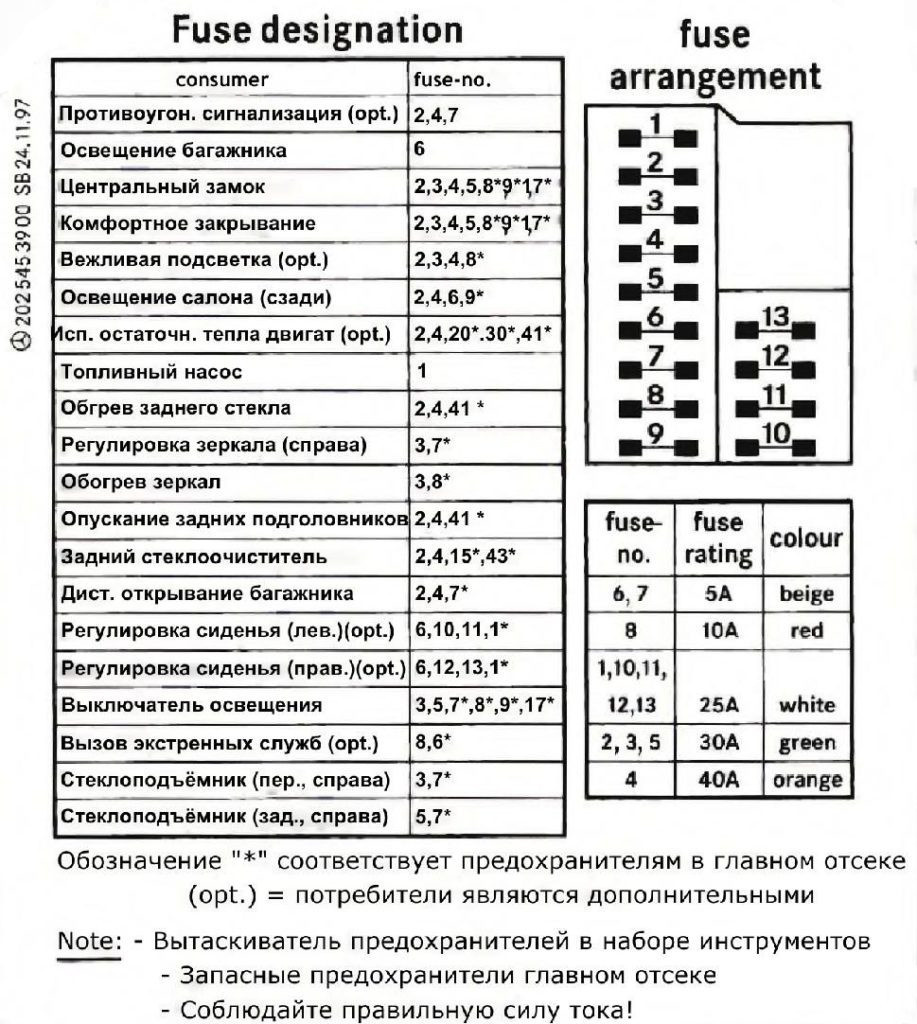

Пример брошюры для блока в багажном отделении
Содержание
Расположение

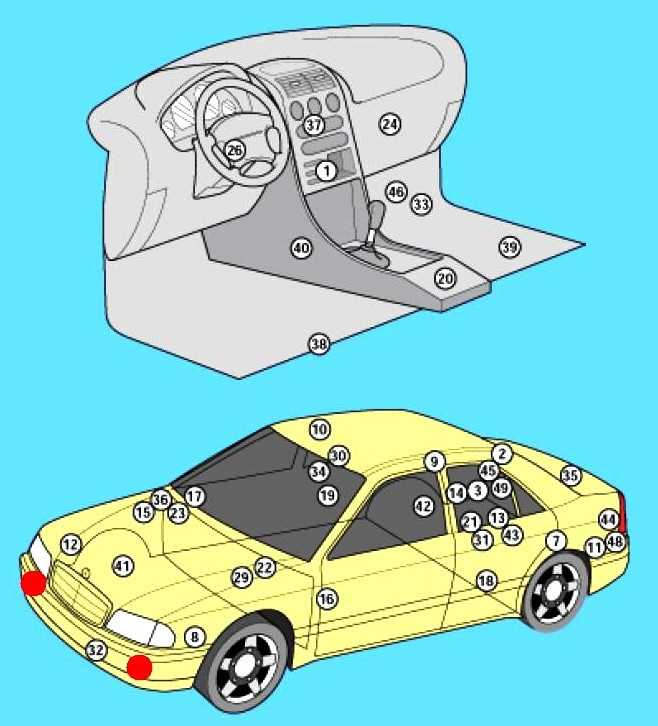

Общая компоновка электронных блоков управления
Описание
| 1 | Электронный блок управления кондиционером |
| 2 | Антенный усилитель — панель крыши (собственность) |
| 3 | Противоугонное устройство — правая сторона багажного отделения |
| 7 | Датчик наклона для автомобилей (противоугонная система) |
| 8 | Противоугонный звуковой сигнал — за передним левым кронштейном колесной арки |
| 9 | Датчик изменения объема (противоугонная система), левый — средняя стойка |
| 10 | Датчик изменения объема (противоугонная система), правый — средняя стойка |
| 11 | Выходной аудиоусилитель — левый багажник |
| 12 | Дополнительный блок управления теплом |
| 13 | Аккумулятор — ниша для запасного колеса |
| 14 | Блок управления центральным замком — функции: обогреватель заднего стекла, лампа освещения салона — задняя, противоугонное устройство, освещение крышки багажника/задней двери, замок крышки багажника/задней двери — правая сторона багажника |
| 15 | Диагностический разъем (DLC) |
| 16 | Блок управления электроприводом двери со стороны водителя |
| 17 | Электроблок управления дверью со стороны пассажира |
| 18 | Блок управления электроприводом двери со стороны водителя (задняя часть) |
| 19 | Блок управления дверью со стороны пассажира (задняя часть) |
| 20 | Модуль управления стеклоподъемниками/модуль управления наружными зеркалами с электроприводом — в распределительной коробке на центральной консоли |
| 21 | Блок предохранителей/реле, багажное отделение (ниша запасного колеса) |
| 22 | Блок предохранителей/реле, моторный отсек 1 |
| 23 | Блок предохранителей/реле, моторный отсек 2 |
| 24 | Блок управления дальностью света (ксеноновые лампы) |
| 25 | Звуковой сигнал — за передним бампером |
| 26 | Блок управления замком зажигания |
| 29 | Многофункциональный блок управления 1 — функции: Центральный замок, сигнализация, обогреватель заднего стекла, указатели поворотов, стеклоочистители, фары, кондиционер, подголовники (задние), звуковой сигнал |
| 30 | Многофункциональный блок управления 2 функции: Освещение салона, люк в крыше, лампы косметического зеркала |
| 31 | Блок управления навигацией — ниша для запасного колеса |
| 32 | Датчик температуры окружающей среды |
| 33 | Блок управления системой парковки — правое пространство для ног |
| 34 | Датчик дождя — во внутреннем зеркале заднего вида |
| 35 | Реле заднего стеклоочистителя/омывателя — нижняя отделка задней двери багажного отделения (универсал) |
| 36 | Функции блока реле: реле защиты от перегрузки/бросков напряжения, реле стартера, реле насоса выхлопного воздуха (бензин), реле системы управления коробкой передач (дизель) |
| 37 | Блок управления обогревом передних сидений — в блоке переключателей |
| 38 | Датчик бокового удара, левый — под передним сиденьем |
| 39 | Датчик бокового удара, правый — под передним сиденьем |
| 40 | Электронный блок управления SRS |
| 41 | Передний датчик высоты кузова — управление фарами (ксеноновые лампы) |
| 42 | Датчик высоты кузова, задний — управление фарами (ксеноновые фары) |
| 43 | Блок управления телефонным интерфейсом — ниша для запасного колеса |
| 44 | Блок управления телефонным интерфейсом — левая сторона багажника (для мобильного телефона) |
| 45 | Блок управления телефонным интерфейсом — правая сторона багажника (для мобильного телефона) (универсал) |
| 46 | Электронный блок управления коробкой передач — перед правой нишей для ног |
| 48 | Блок голосовой активации — левая соединительная линия |
| 49 | Блок системы голосового управления — правая сторона багажника (универсал) |
Блоки под капотом

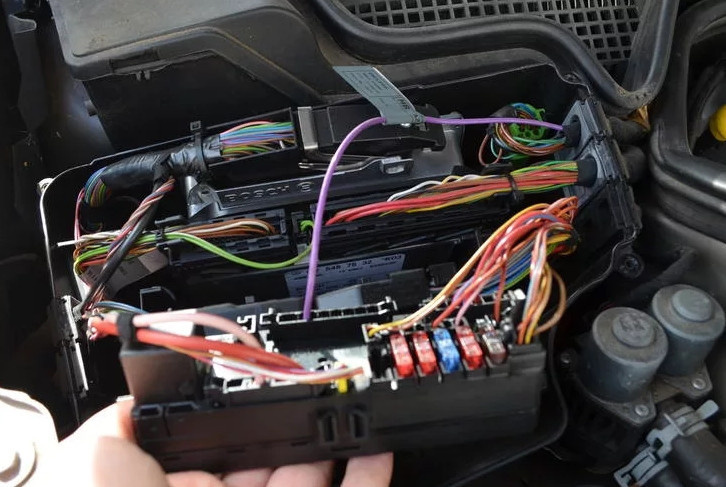

Основной блок предохранителей и реле
Он расположен под капотом с левой стороны моторного отсека и может состоять из двух секций (предохранители и реле).
Реле
Вариант 1
Схема
Обозначение
- Реле звукового сигнала
- Реле насоса омывателя лобового стекла
- Реле электродвигателя стеклоочистителя 1
- Реле электродвигателя стеклоочистителя 2
- Реле насоса омывателя фар
- Реле электродвигателя насоса ABS (TCS/ESP)

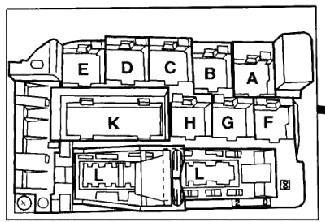

Вариант 2
Схема
Цель
- А — Реле К3/1 дополнительного обогрева линии выхлопного турбонагнетателя (PSV)
- B — Реле насоса сгорания K20
- C/D — Реле вспомогательного вентилятора K9
- E — K2 Реле очистителя/омывателя фар
- F — Реле звукового сигнала K39
- G — Реле дополнительного модуля K19/1
- H — K17 Реле вентилятора
- K — N10 Комбинированное реле (поворотники, обогрев заднего стекла, мотор стеклоочистителя и т.д.)
- L — N7 Реле управления лампами
Предохранители

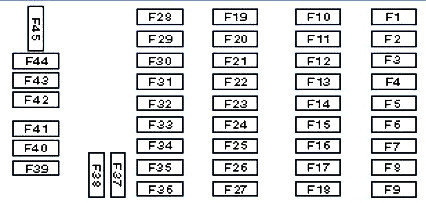

Вариант 1
Схема
Расшифровка
| F1 | (5A) Блок управления подогревом сидений (передние), срабатывание ремней безопасности (комфорт) |
| F2 | (5A) Датчик сиденья пассажира, датчики бокового удара, блок управления преднатяжителем ремня безопасности |
| F3 | (15A) Звуковая система, телефон, системный блок голосового управления |
| F4 | (5А) Комбинация приборов |
| F5 | (15A) Розетка для аксессуаров (универсал), навигационная система, солнцезащитная шторка |
| F6 | (7.5A) Складывающиеся боковые зеркала |
| F7 | (7.5A) Боковые зеркала с электроприводом, электростеклоподъемники, реостат затемнения в комбинации приборов, выключатель света заднего хода, замок задней двери/крышки багажника, навигационная система, телефон (06/98), блок управления (на случай аварии) (06/ 98-05/99) |
| F8 | (30A) Модуль электроуправления дверью со стороны водителя |
| F9 | (25A) Люк в крыше, внутреннее освещение, датчик дождя, полный дверной замок, реостат подсветки комбинации приборов, зеркала с автоматическим затемнением, центральный замок с дистанционным управлением |
| F10 | (15A) Звуковая система, телефон |
| F11 | (20А) Обогрев сиденья |
| F12 | (25 А) Звуковая система |
| F13 | (15A) Фонарь(и) заднего хода (06/98), блок управления световым рядом (ксеноновые фары) |
| F14 | (5А) Блок управления системой парковки |
| F15 | (15A) Задний стеклоочиститель/омыватель (универсал) |
| F16 | (5A) Программа стабилизации |
| F17 | (30A) Блок управления электроприводом двери со стороны водителя (задняя часть) |
| F18 | (25A) Повторители мигалки (^05/98), электрический разъем прицепа |
| F19 | (10А) Комбинация приборов, блок контроля исправности ламп, блок управления дневным светом |
| F20 | (15A) Кондиционер, отопление/вентиляция |
| F21 | — |
| F22 | (10A) Комбинированный переключатель (стеклоочиститель/омыватель ветрового стекла, указатель поворота, ближний/дальний свет, омыватель фар) |
| F23 | (15 А) Предохранитель прикуривателя, подсветка в бардачке |
| F24 | (15A) Передние/задние габариты (правые), разъем электрического прицепа (задний левый габарит), комбинация приборов, подсветка номерного знака, лампа прикуривателя, омыватели фар |
| F25 | (7,5А) Указатели поворота передние/задние (правые), разъем электрического прицепа (указатель задний правый) |
| F26 | (7.5A) Противотуманные фары, электрическое соединение прицепа (противотуманные фары) |
| F27 | (15А) Привод регулировки рулевой колонки |
| F28 | (10А) Прикуриватель, мини-бар |
| F29 | (30A) Двигатель вентилятора кондиционера/отопителя |
| Ф30 | (10A) Комбинация приборов, кондиционер, отопление/вентиляция |
| F31 | (7,5А/15А) Правая фара — ближний свет |
| F32 | (7,5A/15A) Левая фара — ближний свет |
| F33 | (7.5A) Правая фара — дальний свет |
| F34 | (7.5A) Левая фара — дальний свет |
| Ф35 | (15А) Противотуманные фары |
| Ф36 | — |
| F37 | — |
| F38 | (30А/40А/60А) Кондиционер |
| F39 | — |
| F40 | (10А) Звуковые сигналы |
| F41 | (15A) Указатели поворота, подсветка комбинации приборов — индикаторы, звуковой сигнал, стеклоочиститель/омыватель, датчик дождя, обогреватель заднего стекла, двигатель вентилятора системы охлаждения, дополнительный отопитель/кондиционер, омыватели фар, аварийная световая сигнализация |
| F42 | (7.5A) Нагреватель жидкости омывателя ветрового стекла |
| F43 | (7.5A) Электродвигатель насоса омывателя ветрового стекла |
| F44 | (40А) Стеклоочистители, датчик дождя |
| F45 | (15А) Фары |
Предохранитель под номером 23 отвечает за прикуриватель.

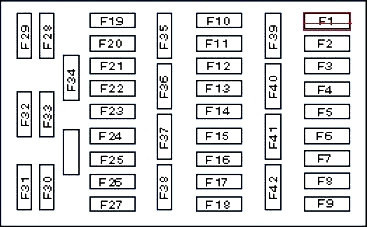

Вариант 2
Схема
Описание
| F1 | (7.5A) Указатели поворота |
| F2 | (15A) Звуковой сигнал, блок управления отопителем |
| F3 | (15A) Стоп-сигналы, комбинация приборов, контроль состояния ламп, нагреватели форсунок омывателя |
| F4 | (7.5A) Ближний свет — правая фара |
| F5 | (7.5A) Ближний свет — левая фара |
| F6 | (7.5A) Дальний свет — правая фара |
| F7 | (7.5A) Дальний свет — левый дальний свет, индикатор дальнего света |
| F8 | (10А) Противотуманные фары |
| F9 | (30А) Двигатель вентилятора отопителя |
| F10 | (15А) Комбинация приборов и сигнализация |
| F11 | (40А) Обогреватель заднего стекла |
| F12 | (10А) Кондиционер, обогреватель |
| F13 | (40А) Электродвигатель стеклоочистителя, стеклоомыватель, переключатель дальнего света фар |
| F14 | (15А) Прикуриватель, освещение вещевого ящика |
| F15 | (15A) Передний габарит — справа, задний габарит — справа, подсветка приборов, подсветка номерного знака |
| F16 | (7.5A) Передний габарит — левый, задний габарит — левый |
| F17 | (7.5A) Задний противотуманный фонарь |
| F18 | (7.5A) Блок управления двигателем вентилятора отопителя, двигатель вентилятора конденсатора кондиционера |
| F19 | (15A) Электрический разъем прицепа |
| F20 | (7.5A) Индикатор SRS |
| F21 | (15А) Аудиосистема, телефон, блок управления подогревом сидений |
| F22 | (10А) Задние шторки |
| F23 | (15A) Внутреннее освещение, противоугонная система, подголовники задних сидений, задний стеклоочиститель/омыватель |
| F24 | (15A) Фонари заднего хода, боковые зеркала с электроприводом |
| F25 | (20А) Обогрев сиденья |
| F26 | (15A) Звуковая система, телефон |
| F27 | (15А) Освещение салона, освещение багажника, центральный замок, противоугонная система |
| F28 | — |
| F29 | (30A) Вентилятор воздушного конденсатора |
Предохранитель под номером 14 отвечает за прикуриватель.

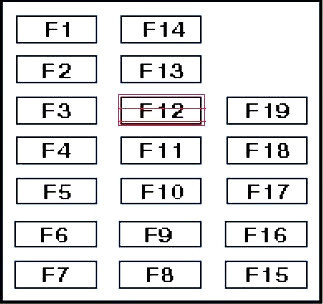

Вариант 3
Схема
Обозначение
| F1 | (7.5A) Ближний свет — правая фара |
| F2 | (10A/15A) Прикуриватель, освещение перчаточного ящика, аудиосистема |
| F3 | (10A) Аудиосистема, система обогрева, кондиционер |
| F4 | (15А) Указатели поворотов, будильник, часы |
| F5 | (20 А) Звуковые сигналы, блок управления отопителем, кондиционер |
| F6 | (7,5А) Индикатор — левый |
| F7 | (7.5A) Ближний свет — левая фара |
| F8 | (7.5A) Обогреватель заднего стекла, внутренние зеркала заднего вида |
| F9 | (7.5А) Лампа прикуривателя, подсветка номерного знака, панель приборов |
| F10 | Бронировать |
| F11 | (7.5А) Кондиционер |
| F12 | (10А) Стоп-сигналы, комбинация приборов, контроль состояния ламп |
| F13 | (30А) электродвигатель вентилятора дополнительного отопителя |
| F14 | (30А) Двигатель вентилятора отопителя |
| F15 | (30А) Электродвигатель стеклоочистителя |
| F16 | (30А) Обогреватель заднего стекла |
| F17 | (40A) Двигатель насоса выпуска воздуха |
| F18 | (7.5A) Передний габарит — левый, задний габарит — левый |
| F19 | (7.5A) Дальний свет — правая фара |
| F20 | (10A/15A) Обогрев сидений, аудиосистема, телефон, зонтик сзади |
| F21 | (7.5А) Антенна |
| F22 | (10А) Противотуманные фары |
| F23 | (15A) Диагностический переключатель, защита от перегрузки, клапан EVAP, клапан рециркуляции отработавших газов (EGR), привод изменения фаз газораспределения, реле свечей накаливания |
| F24 | (10A) Передний габарит — левый, задний габарит — левый |
| F25 | (7.5A) Дальний свет — левый дальний свет, индикатор дальнего света |
| F26 | (7.5A) Индикатор SRS, блок управления стеклоподъемниками, телефон |
| F27 | (7.5A) Лампы местного освещения Лампа внутреннего освещения |
| F28 | (7.5А) Задние противотуманные фары |
| F29 | (15A) Фонари заднего хода, электрические зеркала заднего вида, обогреватели наружных зеркал заднего вида, обогреватели форсунок омывателя, датчик положения селектора передач |
| Ф30 | (10А) Омыватель фар |
| F31 | |
| F32 | (7.5A) Диагностический блок |
| F33 | (15A) Освещение салона, освещение багажника, освещение косметических зеркал, центральный замок |
| F34 | (7,5A) Электродвигатели регулировки подголовников, система дневного света |
| Ф35 | (7.5A) Лампа освещения салона — передняя, противоугонная система, блок управления электроприцепом |
Предохранитель №2 отвечает за прикуриватель.

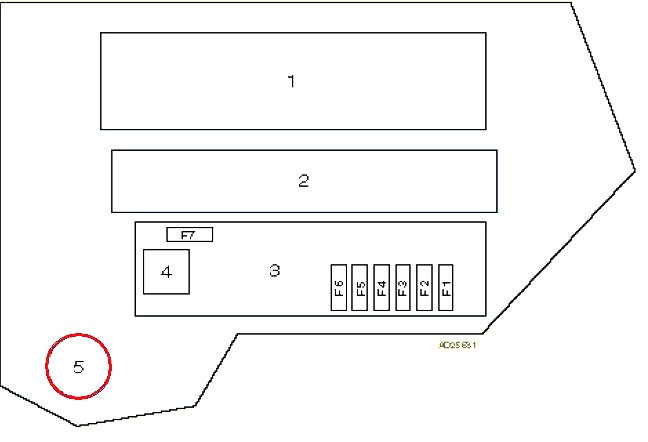

Дополнительный блок предохранителей и реле
Он установлен в асфальтовом отсеке моторного отсека.
Схема
Цель
| 1 | Электронный блок управления двигателем |
| 2 | Электронный блок управления ABS/ESP |
| 3 | Блок реле — включает в себя: реле защиты от перегрузки/перенапряжения, реле стартера, реле насоса выхлопного воздуха — бензин |
| 4 | Реле стартера |
| 5 | Диагностический разъем (DLC) |
| F1 | (7,5 А) Диагностический разъем (DLC) |
| F2 | (10A) АБС/ESP бензин |
| F3 | (10А/25А) Автоматическая коробка передач |
| F4 | (15A) Система управления двигателем Mercedes 202 — бензин |
| F5 | (20A) Система управления двигателем — бензин |
| F6 | (15A) Система управления двигателем — бензин |
| F7 | (40A) Насос впрыска отработанного воздуха — бензин |

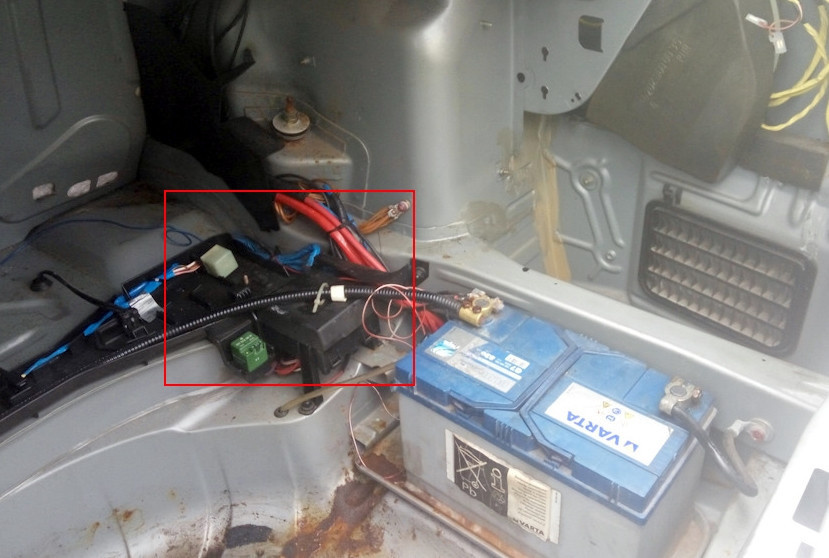

Блок в багажнике
В багажнике рядом с аккумулятором есть еще один блок предохранителей. Рядом с ним реле бензонасоса.

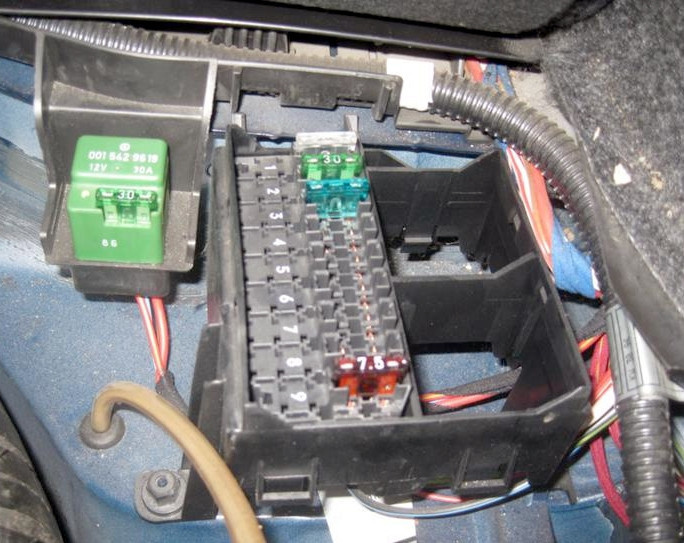

Вариант 1
Схема
Расшифровка
| F1 | 25А звуковая система |
| F2 | 7.5A Многофункциональный блок управления |
| F3 | 20А противоугонная система |
| F4 | Антенна 7,5 А |
| F5 | Лампы салона 7,5А |
| F6 | 25A Электрооборудование прицепа |
| F7 | 30А Электрические стеклоподъемники — задние |
| F8 | 30A Электрические стеклоподъемники — передние |
| F9 | 20А Люк |
| F10 | 30A Сиденье с электроприводом — левое |
| F11 | 20A Сиденье с электроприводом — левое |
| F12 | 20A Сиденье с электроприводом — правое |
| F13 | 20A Сиденье с электроприводом — правое |
Вариант 2
Схема
Описание
| F1 | 25А топливный насос |
| F2 | 30А блок управления центральным замком |
| F3 | 30А электростеклоподъемник (дверь водителя) |
| F4 | 40А блок управления центральным замком |
| F5 | 30А электростеклоподъемник со стороны водителя (задний) |
| F6 | 5A Лампа освещения салона — задняя, лампа освещения задней двери/крышки багажника, сиденья с электроприводом |
| F7 | 5А Противоугонная система |
| F8 | — |
| F9 | — |
| F10 | 25A Электрический привод левого переднего сиденья |
| F11 | 25A Электрический привод левого переднего сиденья |
| F12 | 25А электропривод правого переднего сиденья |
| F13 | 25А электропривод правого переднего сиденья |
| F14 | — |
| F15 | — |
| F16 | — |
| F17 | — |
Вариант 3
Схема
Обозначение
| F1 | 25A сиденье с электроприводом (левое) |
| F2 | Сиденье с электроприводом 25А (правое) |
| F3 | 25A сиденье с электроприводом (левое) |
| F4 | Сиденье с электроприводом 25А (правое) |
| F5 | 25А звуковая система |
| F6 | CD-чейнджер 7,5А |
| F7 | 30А Электрические стеклоподъемники — задние |
| F8 | 7.5A Блок управления противоугонной системой |
| F9 | 7.5A Многофункциональный блок управления |
| F10 | 30A Электрические стеклоподъемники — передние |
| F11 | 20A Противоугонная система, звуковой сигнал |
| F12 | 20А Обогрев сиденья |
| F13 | 20А Люк |
| F14 | 25А Противоугонная система |
| F15 | |
| F16 | |
| F17 | 30А телефон |
| F18 | 25A Электрооборудование прицепа |
| F19 |
