Mercedes W205 — четвертое поколение автомобилей С-класса от немецкого автопроизводителя Mercedes-Benz, которое выпускалось в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 годах с различными вариантами кузова: универсал S205, w205, купе C205 и кабриолет A205. За это время модель претерпела рестайлинг. В данной публикации вы можете найти описание предохранителей и реле мерседес w205 с блок-схемами, фото — примеры исполнения и расположения. Выберите предохранитель, отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в них могут отличаться от представленных и зависеть от года выпуска и уровня оснащения вашего автомобиля.
Содержание
Блоки в салоне
Блок в панели
В салоне блок предохранителей и реле расположен с левой стороны приборной панели (со стороны родителей) за защитной крышкой.
Схема
Описание
| 200 | 50А Передний блок управления SAM |
| 201 | 40A Передний блок управления SAM |
| 202 | 5А тревожная сирена |
| A205: EDW/тросовая защита/блок управления системой охраны салона | |
| 203 | 20A Относится к автомобилям с коробкой передач 716: Блок управления электрической блокировки рулевой колонки |
| 204 | Диагностический разъем 5А |
| 205 | 7,5А блок управления электронным замком зажигания |
| 206 | 5A Аналоговые часы |
| 207 | 15А Блок управления отоплением, вентиляцией и кондиционированием воздуха |
| 208 | Комбинация приборов 7,5 А |
| 209 | 5А панель управления кондиционером |
| блок управления верхней панели управления | |
| 210 | 5А Сигналы от блока управления электронным модулем рулевой колонки |
| 211 | 25A AMG: Сигналы от блока управления ESP |
| 212 | 5A Антенный переключатель для телефона и дополнительного обогревателя |
| 213 | 5А Сигналы от блока управления ESP |
| 214 | 30A AMG: Блок управления электрическим стояночным тормозом |
| 215 | Бронировать |
| 216 | 7,5А Освещение вещевого ящика |
| 217 | 5A Япония: блок управления платной передачей DSRC |
| 218 | 7.5А Блок управления системой дополнительной защиты |
| 219 | 5A Блок управления системой измерения веса |
| 220 | Бронировать |
| Реле | |
| Ф | Клемма реле 15R |
Блок силовых предохранителей
В ногах переднего пассажира можно установить мощный блок предохранителей.
Схема
Описание
- Блок предохранителей в моторном отсеке
- 150A Hybrid: дополнительное реле аккумулятора для функции ECO Start-Stop
- Регулятор вентилятора 40А
- Бронировать
- 150A Автомобили с дизельным двигателем: Дополнительный электрический отопитель
- 80A Блок предохранителей в правой передней стойке
- 150A Задний модуль предохранителей и реле
- Бронировать
- Бронировать
- 60A Действительно для автомобилей с коробкой передач 725: Полностью интегрированное управление коробкой передач 100A Гибрид с коробкой передач 724: Полностью интегрированное управление коробкой передач
- Бронировать
- 40A Задний модуль предохранителей и реле
- 50A Блок предохранителей в правой передней стойке
- F32/4k2 — Реле автоматического выключателя замкнуто

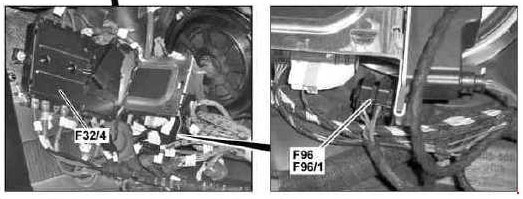

Размещение дополнительных элементов
- F96 — Предохранители клеммы 30 дополнительной батареи
- F96/1 — Предохранители заслонки хомута 87 в выхлопном тракте
Блок под панелью

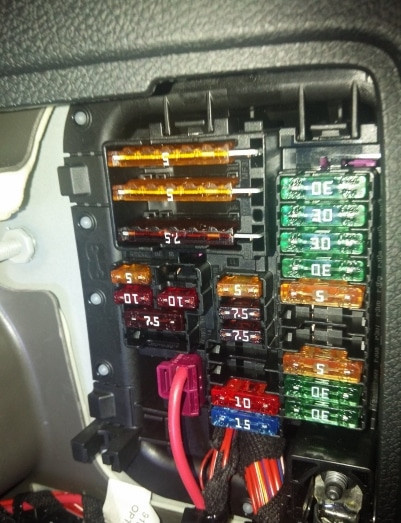

Под панелью приборов, со стороны пассажира, на стойке за защитным кожухом находится еще один блок предохранителей.
Фото — пример
Схема
Обозначение
| 301 | 5A Гибрид: предохранитель зажигания (F63) через блок защиты от высокого напряжения |
| 302 | 30А Блок управления передней правой дверью |
| 303 | 30А W205, S205, V205: Блок управления за левой дверью |
| A205, C205: Блок управления системами задней части салона | |
| 304 | 20A Действительно для автомобилей с коробкой передач 722: Модуль сервопривода для автоматической коробки передач для системы DIRECT SELECT |
| 305 | 30А Блок управления сиденьем водителя |
| Блок управления обогревом сиденья водителя (до 31.05.2015) | |
| Блок управления обогревом сидений (с 06.01.2015) | |
| 306 | 30А блок управления сиденьем переднего пассажира |
| Блок управления обогревом передних пассажирских сидений (до 31.05.2015) | |
| Блок управления обогревом сидений (с 06.01.2015) | |
| 307 | 5A AMG: Активный блок управления двигателем |
| 308 | 30A США: Электрическая розетка для функции управления электрическим тормозом |
| 309 | 10А Блок управления системой экстренного вызова |
| 5А блок управления ГЕРМЕС | |
| Коммуникационный модуль для телекоммуникационных услуг | |
| 310 | 20A AMG: Активный блок управления двигателем |
| 311 | Электронный контроллер 10А для дополнительного заднего вентилятора |
| 312 | 10А потолочная панель управления |
| 313 | 10A Hybrid: блок управления силовой электроникой |
| 314 | 5A AMG: Электронный блок управления дифференциалом |
| 315 | 5А Блок управления коробкой передач |
| На автомобилях с дизельным двигателем: блок управления CDI | |
| На автомобилях с бензиновым двигателем: блок управления ME | |
| 316 | 7.5А Блок управления системой дополнительной защиты |
| 317 | 30A Модуль управления панорамным сдвижным люком (панорамный сдвижной люк) |
| Модуль управления сдвижным люком (сдвижной люк) | |
| 318 | 20А Блок управления дополнительным отопителем |
| 319 | 5A Гибрид: Высоковольтная электрическая система обогрева |
| 320 | 25A Блок управления AIRMATIC |
| Блок управления адаптивной системой демпфирования | |
| 321 | 5A Япония: Блок управления междугородной связью DSRC |
| 322 | 20А основной блок |
| 323 | 5A Блок управления системой помощи при парковке |
| МФ1/1 | 7,5A Аудио/COMAND дисплей |
| Шумный двигатель вентилятора (COMAND APS) | |
| МФ1/2 | Монохромная многофункциональная камера 7,5 А |
| Многофункциональная стереокамера | |
| МФ1/3 | 7,5А Датчик дождя и света с дополнительными функциями |
| W205, S205, V205: Панель управления на крыше | |
| МФ1/4 | 7.5A Блок управления сиденьем водителя |
| Блок управления обогревом сиденья водителя (до 31.05.2015) | |
| Блок управления обогревом сидений (с 06.01.2015) | |
| МФ1/5 | 7.5A Блок управления сиденья переднего пассажира |
| Блок управления обогревом передних пассажирских сидений (до 31.05.2015) | |
| Блок управления обогревом сидений (с 06.01.2015) | |
| МФ1/6 | 7.5A Сигналы от блока управления электронным модулем рулевой колонки |
| МФ2/1 | 5A Натяжитель переднего левого ремня безопасности |
| МФ2/2 | 5A Панель управления Audio/COMAND |
| Сенсорная панель (радио Audio 20 или COMAND APS) | |
| МФ2/3 | 5A Реверсивный натяжитель ремня безопасности передний правый |
| МФ2/4 | 5A Проекционный дисплей |
| МФ2/5 | 5A Модуль подключения среды |
| МФ2/6 | 5A Hybrid: Электрический компрессор кондиционера |
| МФ3/1 | Клемма SAM 5A перед проводом считывания 30g |
| МФ3/2 | 5А Блок управления радаром |
| МФ3/3 | Бронировать |
| МФ3/4 | 5А Блок кнопок на панели приборов со стороны водителя |
| МФ3/5 | 5A Панель управления задним кондиционером |
| МФ3/6 | 5А блок управления системой контроля давления в шинах |
Блоки под капотом
Блок предохранителей и реле

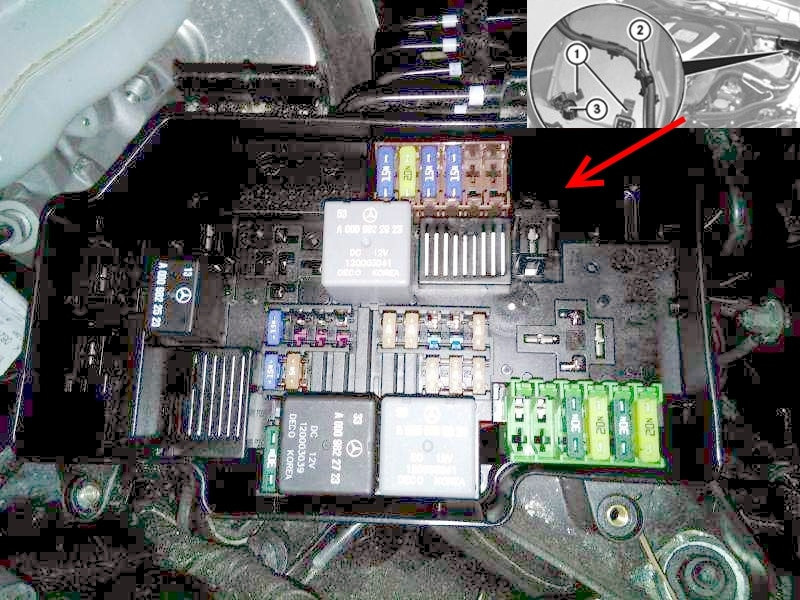

В моторном отсеке под капотом слева находится главный блок предохранителей и реле.
Схема
Цель
| 100 | 40A Гибрид: Вакуумный насос |
| 101 | 15A Не AMG: Кабельный зажим 87/2 |
| 20A AMG: Кабельный зажим 87/2 | |
| 102 | 20A Не AMG: Кабельный зажим 87/1 |
| 25A AMG: Кабельный зажим 87/1 | |
| 103 | 15A Не AMG: Кабельный зажим 87/4 |
| 20A AMG: Кабельный зажим 87/4 | |
| 104 | 15A Не AMG: Кабельный зажим 87/3 |
| 20A AMG: Кабельный зажим 87/3 | |
| 105 | 15A Действительно для автомобилей с коробкой передач 722.9 (кроме 722.930): Блок управления дополнительным масляным насосом коробки передач |
| 106 | Бронировать |
| 107 | 60A Относится к двигателю 274.9: Электрический насос охлаждающей жидкости |
| 108 | Статические светодиодные фары 20А: |
| Правая передняя фара | |
| Высокопроизводительные светодиодные или динамические светодиодные фары: | |
| Передняя левая фара | |
| Правая передняя фара | |
| 109 | Мотор стеклоочистителя 30А |
| 110 | Статические светодиодные фары 20А: |
| Передняя левая фара | |
| Высокопроизводительные светодиодные или динамические светодиодные фары: | |
| Передняя левая фара | |
| Правая передняя фара | |
| 111 | 30А начинается |
| 112 | 15A Гибрид: Датчик положения акселератора |
| 113 | Бронировать |
| 114 | 40А Компрессор AIRMATIC |
| 115 | 15A Рупор левый и правый рожок |
| 116 | Бронировать |
| 117 | Бронировать |
| 118 | 5А Гибрид: Сигналы от блока управления ESP |
| 119 | 15A Кабельный зажим 87 C2 |
| 120 | 5A Не AMG: Кабельный зажим 87 C1 |
| 15A AMG: Кабельный зажим 87 C1 | |
| 121 | 5А Сигналы от блока управления ESP |
| 122 | Реле КПК 5А |
| 123 | Бронировать |
| 124 | Бронировать |
| 125 | 5A Передний блок управления SAM |
| 126 | 5А Блок управления коробкой передач |
| На автомобилях с дизельным двигателем: блок управления CDI | |
| На автомобилях с бензиновым двигателем: блок управления ME | |
| 127 | Гибрид 5A: ограничитель падения напряжения |
| 128 | 5A Передняя левая фара и выключатель наружного освещения |
| 129 | 30A Гибрид: Реле клеммы 50 стартера |
| 129А | 30A Гибрид: Реле клеммы 50 стартера |
| Реле | |
| Грамм | Реле клеммы 15, моторный отсек |
| ЧАС | Реле клеммы 50 стартера |
| Я | Гибрид: реле вакуумного насоса (+) |
| Дж | Реле КПК |
| К | Действительно для автомобилей с коробкой передач 722.9 (кроме 722.930): Реле масляного насоса |
| Л | Реле звукового сигнала |
| М | Реле обогревателя стеклоочистителя |
| Н | Клемма реле 87М |
| О | Гибрид: реле клеммы 15 стартера |
| П | Действительно для двигателя 274.9: Реле насоса охлаждающей жидкости |
| Вопрос | Гибрид: реле вакуумного насоса (-) |
| Р | Реле AIRMATIC |
Блок силовых предохранителей
Пример изображения

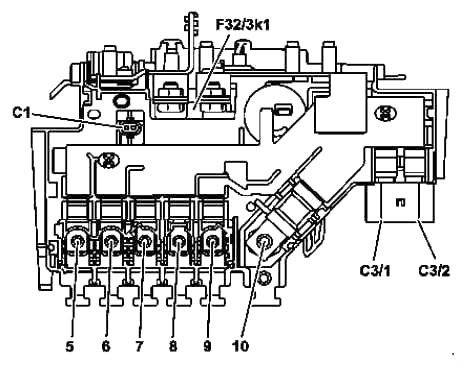

Вариант 1
Схема
Вариант 2
Схема
Общая печать
| 1 | Бронировать |
| 2 | 100 А На автомобилях с дизельным двигателем: Модуль выходного каскада свечей накаливания |
| 3 | Модуль предохранителей и реле двигателя на 60 А |
| 4 | Разъем автомобильного аккумулятора |
| 5 | Модуль предохранителей и реле двигателя на 150 А |
| 6 | 125A Модуль предохранителей и реле, левый |
| 7 | Двигатель вентилятора 80А |
| 8 | 125А Блок управления электроусилителем руля |
| 9 | Двигатель вентилятора 150А (1000Вт) |
| 10 | Блок силовых предохранителей 200А в салоне |
| 11 | Бронировать |
| 12 | Гибрид: блок управления для силовой электроники |
| США: блок управления отопителем каталитического нейтрализатора | |
| 13 | Генератор 400А |
| С1 | Гибрид: реле отключения |
| С2 | Гибрид: Терминал 31 |
| С3/1 | 40А Сигналы от блока управления ESP |
| С3/2 | 60А Сигналы от блока управления ESP |
| Ф32/3к1 | Разделительное реле |
Блок в багажнике
Еще один блок предохранителей и реле находится в багажнике под защитной крышкой.
Вариант 1
Схема
Вариант 2
Схема
Описание
| 400 | 25А Блок управления AdBlue |
| 401 | 15А Блок управления AdBlue |
| 402 | Блок управления AdBlue 20А |
| 403 | 30A До 30.11.2015: Переключатель частичной электрической регулировки сиденья переднего пассажира |
| 25A С 12.01.2015: Выключатель частичной электрорегулировки сиденья переднего пассажира | |
| 404 | 30A До 30.11.2015: Переключатель частичной электрорегулировки сиденья водителя |
| 25A С 01.12.2015: Переключатель частично электрической регулировки сиденья водителя | |
| 405 | Бронировать |
| 406 | 30А Блок управления передней левой дверью |
| 407 | Бронировать |
| 408 | 30А W205, S205, V205: Блок управления за правой дверью |
| A205, C205: Блок управления системами задней части салона | |
| 409 | Бронировать |
| 410 | 15A Приемник дистанционного радиоуправления отопителем |
| 411 | 30A Натяжитель переднего левого ремня безопасности |
| 412 | 7,5A Hybrid: блок управления системой управления батареями |
| 413 | 5А Блок управления приводом крышки багажника |
| 414 | Модуль тюнера 5A (ТВ-тюнер, цифровое радио (DAB)) или спутниковое радио SIRIUS) |
| 415 | 5А блок управления крышкой камеры |
| Генератор аромата воздуха | |
| 416 | Антенный усилитель/компенсатор мобильного телефона 7,5 А |
| Коммутатор для мобильного телефона | |
| 417 | 5A Блок управления камерой 360 |
| Камера заднего вида | |
| 418 | 5A Блок управления подогревом задних сидений |
| Блок управления системой AIRSCARF | |
| 419 | 5А Блок управления регулировкой поясничного подпора сиденья переднего пассажира |
| 420 | 5А Блок управления поясничной регулировки сиденья водителя |
| 421 | Бронировать |
| 422 | Бронировать |
| 423 | 5А Блок управления усилителем динамиков |
| 424 | 15A Относится к автомобилям с двигателем 276: Блок управления звуком двигателя |
| 425 | Бронировать |
| 426 | Бронировать |
| 427 | Бронировать |
| 428 | Бронировать |
| 429 | Бронировать |
| 430 | Бронировать |
| 431 | 25А Многофункциональный блок управления для спецтехники |
| 432 | 25А Многофункциональный блок управления для спецтехники |
| 433 | 15A Блок управления распознаванием прицепа |
| 434 | 15A Блок управления распознаванием прицепа |
| 30A AMG: Блок управления электрическим стояночным тормозом | |
| 435 | 25A Блок управления распознаванием прицепа |
| 25A AMG: Электронный блок управления дифференциалом | |
| 436 | 15A Блок управления распознаванием прицепа |
| 437 | 25A Блок управления распознаванием прицепа |
| 438 | Блок управления преобразователем переменного/постоянного тока на 30 А |
| 439 | 5А Таксометр |
| Таксометр в салонном зеркале заднего вида | |
| 25A A205: Блок управления системами задней части салона | |
| 440 | 30A Управление обогревом заднего сиденья |
| Блок управления системой AIRSCARF | |
| 441 | 30A Блок управления системой AIRSCARF |
| 442 | 25А блок управления топливным насосом |
| 443 | 30A Реверсивный натяжитель переднего правого ремня безопасности |
| 444 | Таблетка для подключения к электрической розетке 15А |
| 445 | 15A S205: Розетка в багажнике |
| 446 | 15А прикуриватель с подсветкой передней пепельницы (розетка в салоне) |
| 447 | 15А Розетка 12В в центральной консоли сзади справа |
| 448 | 10A Действительно для автомобилей с коробкой передач 722, 725: Конденсатор блокировки трансмиссии на стоянке |
| 449 | 5A Относится к автомобилям с двигателем 626: Элемент топливного фильтра со встроенным подогревом |
| AMG: Блок управления электрическим стояночным тормозом | |
| 450 | 5А Задний блок управления SAM |
| 451 | 5А Блок управления топливным насосом |
| Блок управления AdBlue | |
| 452 | 5A Радарный датчик, встроенный в задний бампер, снаружи справа |
| Встроенный радарный датчик, задний бампер, внешний левый | |
| Датчик радара в заднем бампере посередине | |
| Радарный датчик в заднем бампере справа снаружи | |
| Радар-датчик в заднем бампере слева снаружи | |
| 453 | 5A Радарный датчик в переднем бампере слева |
| Радарный датчик в переднем бампере справа | |
| Модуль управления системой предотвращения столкновений | |
| 454 | 7.5A Действительно для автомобилей с коробкой передач 722: Блок управления полностью интегрированной автоматической коробки передач |
| Пакет 5А для автошкол: | |
| Выключатель освещения пространства для ног | |
| Датчик управления педалью | |
| Действительно для типа 253: Блок управления AdBlue | |
| 455 | Блок управления преобразователем переменного/постоянного тока на 5 А |
| 456 | 5A Радарный датчик дальнего поля впереди |
| Электрический блок управления ДИСТРОНИК | |
| 457 | 5А гибрид: |
| Блок управления силовым электронным оборудованием | |
| Блок управления системой управления батареями | |
| АМГ: | |
| Электронный блок управления дифференциалом | |
| Активный блок управления двигателем | |
| 458 | 5А Модуль бесключевого открывания крышки багажника под задним бампером |
| 459 | Гибрид 5A: Зарядное устройство |
| AMG: блок управления шасси AMG | |
| 460 | 10А Блок управления KEYLESS-GO |
| 461 | 5А Антенный усилитель FM 1, AM, CL и KEYLESS-GO |
| 462 | 40А Блок управления усилителем динамиков |
| 463 | 30A W205, S205, V205: Обогрев заднего стекла (R1) через помехоподавляющий конденсатор заднего стекла |
| A205, C205: Электрический разъем для мягкого верха/салона автомобиля | |
| 464 | 40А Блок управления приводом крышки багажника |
| Модуль управления приводом задней двери | |
| 465 | 40А Блок управления за SAM |
| 466 | 40А Блок управления за SAM |
| 467 | 40A Относится к автомобилям с двигателем 626: Элемент топливного фильтра со встроенным подогревом |
| A205: Блок управления системами задней части салона | |
| Реле | |
| С | Реле клеммы 15 салона |
| Т | Реле обогрева заднего стекла |
| U | 2-х рядный подстаканник и гнездо реле |
| НА | Реле AdBlue |
| Икс | Реле холодильника и розетки на 1 ряду сидений/багажном отделении |
| Д | Резервное реле |
| ZR1 | Действительно для автомобилей с двигателем 626: Реле нагревателя топливного фильтра |
| ZR2 | Резервное реле |
| ZR3 | Резервное реле |
Предохранители 445, 446 и 447 отвечают за прикуриватель.
