Mercedes 203 C-Class представляет собой второе поколение модельного ряда, который выпускался в 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах с седаном w203, универсалом s203, C201, C201, C201, C200, С201, С200, С280, С320). За это время модель претерпела рестайлинг. В данной публикации вы найдете информацию о расположении электронных блоков управления, подробное описание предохранителей и реле Мерседес 203 с блок-схемами и фото примерами их расположения. Обратите внимание на предохранители, отвечающие за прикуриватель и топливный насос.
Расположение блоков и конструкция элементов в них могут отличаться от представленных и зависеть от года выпуска, региона поставки и уровня электрооборудования вашего автомобиля.
Расположение
Общая компоновка электронных блоков управления
Описание
| 1 | Блок управления кондиционером/отопителем – в панели управления отопителем |
| 2 | Модуль управления вентилятором кондиционера/отопителя — рядом с двигателем вентилятора |
| 3 | Датчик чистоты воздуха (система кондиционирования) |
| 4 | Датчик солнечного света (кондиционер) |
| 5 | Антенный усилитель сигнала — 1, верх заднего стекла |
| 7 | Противоугонное устройство (интегрировано с многофункциональным блоком управления) — левая сторона багажного отделения |
| 8 | Датчик наклона автомобиля (противоугонная система) — левая сторона багажного отделения |
| 9 | Противоугонный звуковой сигнал — Накладка за колесной аркой |
| 10 | Датчики изменения объема (противоугонная система) |
| 11 | Аудиоблок — в навигационной системе |
| 12 | Усилитель аудиовыхода (при наличии) — правая сторона багажного отделения |
| 13 | Дополнительный блок управления теплом |
| 14 | Приемник дистанционного управления автономным отопителем — под приборной панелью (задний багажник) |
| 15 | Аккумуляторная батарея |
| 16 | Блок управления вакуумным насосом усилителя тормозов |
| 17 | Датчик сигнала центрального замка (инфракрасный) — в ручке двери водителя |
| 18 | Диагностический разъем (DLC) |
| 19 | Электроблок управления водительской двери |
| 20 | Блок управления левой задней двери |
| 21 | Электроблок управления пассажирской двери |
| 22 | Блок управления электрооборудованием задней правой двери |
| 23 | Блок предохранителей/реле, моторный отсек 1 |
| 24 | Блок предохранителей/реле приборная панель |
| 25 | Блок предохранителей/реле, багажное отделение |
| 26 | Блок управления левой фарой (модели с ксеноновыми фарами) |
| 27 | Блок управления правой фарой (модели с ксеноновыми фарами) |
| 28 | Звуковые сигналы 1/2 — за решеткой |
| 29 | Блок управления замком зажигания |
| 30 | Блок управления электронным иммобилайзером — (интегрирован с блоком управления блокировкой зажигания) |
| 31 | Реле мигания/аварийной сигнализации — в многофункциональном блоке управления 2 |
| 32 | Блок управления освещением — за выключателем света |
| 34 | Многофункциональный модуль управления 1 — прикреплен к блоку предохранителей/реле в моторном отсеке — функции: освещение салона, фары, звуковой сигнал, стеклоочистители, контроль давления кондиционера, омыватели фар, уровень охлаждающей жидкости, уровень тормозной жидкости, термометр, боковое зеркало с электроприводом |
| 35 | Многофункциональный блок управления 2 — связан с блоком предохранителей/реле, багажник — функции: центральный замок, уровень топлива, противоугонная система, сигнализация, обогреватель заднего стекла, задний фонарь, открыватель крышки багажника, дворник заднего стекла (универсал) |
| 36 | Блок управления навигационной системой |
| 37 | Датчик температуры окружающей среды |
| 38 | Блок управления системой парковки — под панелью, в задней части багажника |
| 39 | Датчик дождя — верхняя центральная часть ветрового стекла |
| 40 | Электроблок управления сиденьем (с памятью) передний левый — под сиденьем |
| 41 | Электроблок управления сиденьем (с памятью) передний правый — под сиденьем |
| 42 | Блок управления обогревом передних сидений — в блоке переключателей |
| 43 | Электронный блок управления коробкой передач — секвентальная механическая коробка передач |
| 44 | Датчик бокового удара, левый — под задним сиденьем |
| 45 | Датчик бокового удара, правый — под задним сиденьем |
| 46 | Электронный блок управления SRS |
| 47 | Электрический блок управления рулевой колонки — за рулевым колесом |
| 48 | Блок управления замком рулевой колонки — встроен в блок управления замком зажигания |
| 49 | Электрический блок управления солнечной крышей |
| 50 | Датчик высоты кузова, передний (модели с ксеноновыми фарами) — передний стабилизатор поперечной устойчивости |
| 51 | Датчик высоты кузова, задний (модели с ксеноновыми фарами) — задняя ось |
| 52 | Модуль подключения к телефонной сети — под панелью, в задней части багажного отделения |
| 53 | Блок управления телефонным интерфейсом — под панелью, в задней части багажника |
| 54 | Телефонный передатчик/приемник — под панелью, в задней части багажника |
| 55 | Блок управления электроприцепом — под панелью, в задней части багажника |
| 56 | Электронный блок управления коробкой передач |
| 57 | Блок управления переключением — автоматический селектор передач |
| 59 | Блок системы голосовой активации — под панелью, сзади багажника |
| 60 | Блок предохранителей/реле, моторный отсек 2 |
Расположение блоков предохранителей и реле в Мерседес 203
Обозначение
- F32 — Блок силовых предохранителей
- F34 — блок предохранителей в панели приборов
- N10/1 — Блок предохранителей и реле в моторном отсеке
- N10/2 — Блок предохранителей и багажник реле
Блок в салоне
В салоне блок предохранителей расположен с левой стороны приборной панели за защитной крышкой.
Схема
Цель
| 21 | 30А блок управления левой передней дверью |
| 22 | 30А Блок управления правой передней дверью |
| 23 | 15А прикуриватель |
| 24 | 7.5А CD-проигрыватель с чейнджером (в бардачке) |
| 25 | 30А Блок управления верхней панели управления |
| 26 | 25А аудиоусилитель |
| 27 | 30А Блок управления электрорегулировкой сиденья водителя (с памятью) |
| 28 | 30A Резервный предохранитель |
| 29 | 30А Блок управления электрорегулировкой сиденья водителя (с памятью) |
| Многофункциональный блок управления (такси) | |
| 30 | 40A Блок циркуляции воздуха отопления |
| 31 | 20A Блок управления EIS |
| Блок управления замком зажигания | |
| 32 | 30А блок управления левой задней дверью |
| 33 | 30А Блок управления правой задней двери |
| 34 | 7,5A Клемма 30, разъем |
| До 31.05.01: | |
| Мобильный телефон и трансивер D2B (для встроенного телефона) | |
| Мобильный телефон и трансивер TELE AID D2B (для встроенного телефона) | |
| Телефонный интерфейс (для дополнительного мобильного телефона) | |
| Компенсатор CTEL (для дополнительного мобильного телефона) | |
| 15А До 31.3.04: Электроблок управления регулировкой пассажирских сидений (с памятью) | |
| До 31.5.03, Такси: Многофункциональный блок управления | |
| С 1.6.03, Такси: Многофункциональный блок управления | |
| С 1.6.01, Полиция: Многофункциональный блок управления | |
| 30А С 1.4.04: Блок управления электрорегулировкой сиденья пассажира (с памятью) | |
| С 1.4.04, Такси: Многофункциональный блок управления | |
| 35 | 30A До 31.03.04: Отопительный агрегат STH |
| 20A С 1.4.04: Отопительный агрегат STH | |
| 36 | 30A До 31.3.04, Полиция: Розетка для дополнительного оборудования |
| Двигатели 15А 612.990 (до 29.2.04): Циркуляционный насос охладителя наддувочного воздуха | |
| С 1.4.04, Япония: Контроллер аудиоинтерфейса | |
| 7.5A Универсальный интерфейс мобильного телефона | |
| 37 | 25А циркуляционный насос воздухоохладителя |
| До 29.2.04: Блок управления вакуумным насосом усилителя тормозов | |
| 38 | 30А До 29.2.04: Электроблок управления регулировкой пассажирских сидений (с памятью) |
| С 1.4.04, Полиция: Многофункциональный блок управления | |
| 39 | 30A Резервный предохранитель |
| 40 | 7,5А Блок управления электрорегулировками пассажирского сиденья (с памятью) |
| Универсальный мобильный интерфейс | |
| Точка разделения для мобильного телефона | |
| Телефонный интерфейс | |
| Компенсатор радиотелефонной сети E | |
| С 1.6.01, MB phone: Мобильный телефон и трансивер | |
| С 1.6.01, TELE AID: Мобильный телефон и трансивер | |
| С 1.4.04, Япония: блок управления электронными вызовами | |
| 30A До 31.5.01: Многофункциональный блок управления | |
| 41 | 7.5A Блок управления верхней панели управления |
| До 31.5.01: Панель управления KLA (автоматическая система климат-контроля) | |
| 15A С 1.6.01: Панель управления системой KLA (Автоматическая система климат-контроля) | |
| 42 | Комбинация приборов 7,5 А |
В Mercedes 203 за прикуриватель отвечает предохранитель 23. Еще один предохранитель находится в блоке под капотом или в багажнике (США).
Блок под капотом
Основной блок
Под капотом в моторном отсеке с левой стороны под защитной крышкой находится блок предохранителей и реле.
Схема
Расшифровка
| 43а | Реле звукового сигнала 15А |
| 43б | Реле звукового сигнала 15А |
| 44 | 5A D2B-интерфейс |
| Телефонный интерфейс | |
| Муфта соединительная 15R | |
| Блок управления TELE AID | |
| 45 | 7,5А Блок управления SRS |
| 46 | Реле включения/выключения дворников 40А |
| Реле режима стеклоочистителя 1/2 | |
| 47 | 15А Освещение вещевого ящика с датчиком-выключателем |
| Передний прикуриватель (с подсветкой) | |
| 48 | Двигатели 15А 612.990 (до 31.3.04): Блок управления вакуумным насосом усилителя тормозов |
| Двигатели 112, 113: Соединительная втулка с предохранителем 15 | |
| Двигатели 646, США (до 31.03.04): Фиксированная соединительная втулка 30 | |
| Двигатели 646 (с 1.4.04): Датчик О2 перед каталитическим нейтрализатором | |
| 49 | 7,5А Блок управления SRS |
| 50 | Модуль выключателя света 5A |
| Двигатели 612 990 | |
| Выходной каскад для предпускового подогрева (до 31.03.04) | |
| Датчик массового расхода воздуха (с 1.4.04 по 30.11.04) | |
| 51 | 7,5 А AAC (автоматический кондиционер) со встроенным электродвигателем вспомогательного вентилятора |
| Приборный щиток | |
| Для ААС «комфорт”: | |
| Датчик ошибки ААС | |
| Датчик солнечной радиации AAC (4 шт) | |
| Для всех автомобилей с ксеноновыми фарами: | |
| Левый блок света | |
| Правый блок света | |
| AMG: Циркуляционный насос воздухоохладителя | |
| 203.0 (до 31.7.01): Блок управления SRS | |
| 52 | 15А начинается |
| 53 | Дизельные двигатели 25А: |
| Реле стартера | |
| Задний блок управления SAM с блоком реле и предохранителей | |
| Двигатели 611/612/642/646: Блок управления CDI | |
| Бензиновые двигатели 15А: | |
| Реле стартера | |
| Задний блок управления SAM с блоком реле и предохранителей | |
| Двигатели 111/271/272: блок управления ME | |
| Двигатели 112/113: | |
| Блок управления МЭ | |
| Зажим электрической цепи для заделки кабеля 87 M1e | |
| 54 | Двигатели 15А 271.940: |
| Блок управления МЭ | |
| Вентиляционное отверстие (США) | |
| Запорный клапан канистры | |
| Двигатели 271.942: блок управления NOX | |
| Двигатели 642/646: блок управления CDI | |
| Двигатели 642/646: Электрическая клемма 30 концевой заделки кабеля, цепи | |
| Двигатели 7,5 А 611/612: блок управления CDI | |
| Двигатели 611/612 (до 30.11.04): Нагревательный элемент в вентиляционном канале | |
| 55 | 7,5A Датчик рулевого колеса |
| Дистроник: блок управления DTR | |
| Коробка передач 722: | |
| Блок управления ETC [EGS] (до 31.5.04) | |
| Электронный блок управления рычагом селектора | |
| Блок управления ВГС | |
| Коробка передач 716: | |
| Блок управления секвтроник | |
| Датчик положения коробки передач | |
| 56 | 5А Блок управления ESP и BAS |
| Выключатель стоп-сигнала | |
| 57 | 5А датчик рулевого колеса (до 31.5.02) |
| Электронный блок управления зажиганием/сенсорный выключатель, размыкающий цепь стартера | |
| Электронный модуль рулевой колонки (с 1.6.02) | |
| Двигатели 112/113: блок управления ME | |
| 58 | 40A Трансмиссия 716: Гидравлический насос |
| 59 | 50А Блок управления ESP и BAS |
| 60 | 40A Блок управления ESP и BAS |
| 61 | 15A Коробка передач 716: Блок управления Sequentronic |
| 62 | Диагностический разъем 5А |
| Модуль управления освещением | |
| Выключатель стоп-сигнала | |
| 63 | 5А Модуль управления освещением |
| 64 | 10А радиоприемник |
| Радио и навигация | |
| Блок индикации и управления COMAND | |
| 65 | 40A Двигатели 112/113: Электрический воздушный насос |
| Реле | |
| Я | Реле звукового сигнала |
| К | Реле клеммы 87, шасси |
| Л | Реле режима стеклоочистителя 1/2 |
| М | Клемма реле 15R |
| Н | Реле управления насосом KSG |
| О | Реле воздушного насоса (двигатели 112, 113, 271) |
| П | Клемма реле 15 |
| Вопрос | Реле включения/выключения стеклоочистителя |
| Р | Клемма 87 реле, двигатель |
| С | Реле стартера |
Силовой блок

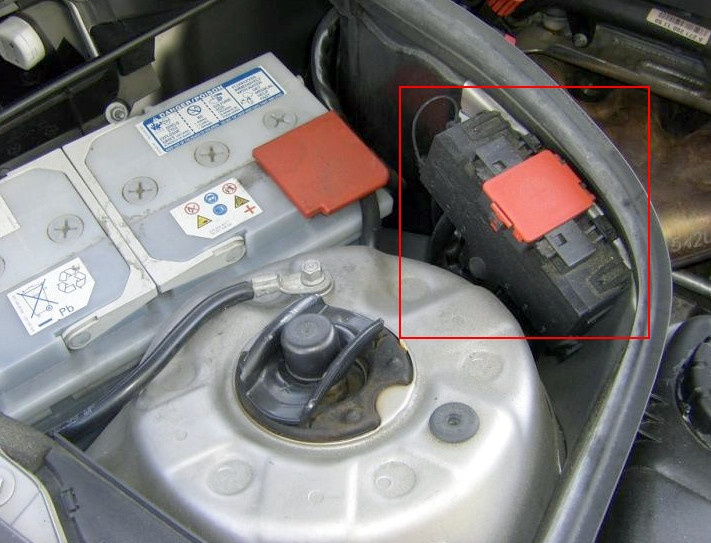

Рядом с аккумуляторной батареей установлен дополнительный блок предохранителей большой мощности в виде плавких вставок.
Пример изображения

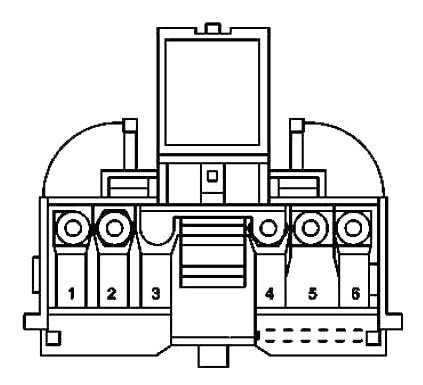

Схема
Описание
- 125А Блок предохранителей в панели приборов
- Блок управления SAM 200A, задний
- 125A Дополнительный блок предохранителей
- 200A Блок управления SAM, передний
- 125A Электрический всасывающий вентилятор двигателя и кондиционера со встроенным регулятором
Дизельные двигатели: выходной каскад с предварительным подогревом - 60A Блок управления SAM, передний
Блок в багажнике
Он расположен в багажнике за обшивкой.

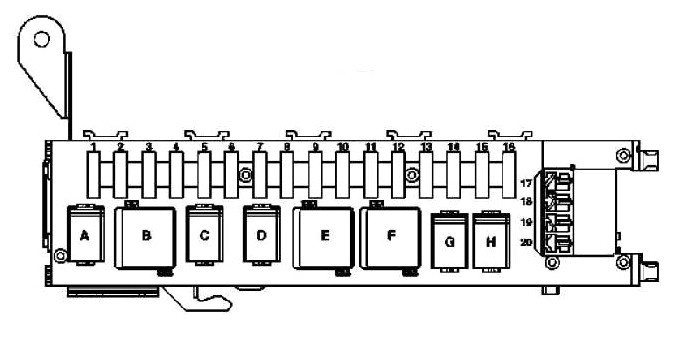

Схема
Обозначение
| 1 | 30А Блок переключателя регулировки переднего правого сиденья |
| Переключатель частичной электрической регулировки сиденья переднего пассажира | |
| 2 | 30А Блок переключателей регулировки переднего левого сиденья |
| Переключатель частично электрической регулировки сиденья водителя | |
| 3 | 7.5А Внутреннее освещение |
| Освещение багажника | |
| Приемник дистанционного управления | |
| Контроль давления в шинах | |
| ТВ-тюнер 20А | |
| 4 | Реле бензонасоса 20А |
| 5 | Двигатели 20А 112.961 (до 31.3.04): Циркуляционный насос охладителя наддувочного воздуха |
| Кроме 112.961: Запасное реле 2 | |
| 6 | 25A Резервный предохранитель |
| 7 | 7,5 А Резервное реле 1 |
| 8 | Модуль усилителя антенны на заднем стекле 7,5 А |
| Сирена сигнализации | |
| Датчик наклона АТА | |
| 9 | 25А Блок управления потолочной панелью управления |
| 10 | 40А обогреватель заднего стекла |
| 11 | 20A Резервный предохранитель |
| 12 | Розетка на 15А для аксессуаров |
| 203.0 — США (до 31.03.04): Розетка | |
| 13 | 5A многоконтурный воздушный насос сиденья |
| Система голосового управления (VCS) — Блок голосового управления | |
| Мобильный телефон Motorola Star TAC, модернизация — интерфейс D2B для портативного мобильного телефона | |
| Задний фонарь для чтения | |
| Сигнальный дисплей PTS (парктроник) | |
| Блок управления ПТС (парктроник) | |
| 14 | 15А Стеклоочиститель заднего стекла |
| 15 | Реле зарядки 10А, приемник полярности |
| 16 | 20A Для VSC: Блок голосового управления |
| Для CTEL Motorola Star TAC, дооснащение: интерфейс D2B для мобильного телефона | |
| 17 | 20А Блок управления прицепом |
| 18 | Разъем дышла 20А, 13 контактов |
| 19 | Многоконтурный воздушный насос сиденья 20А |
| 20 | 15А Затемнение заднего стекла |
| 203.2/7 – США: Розетка | |
| Реле | |
| ОДИН | Реле топливного насоса |
| Б | Реле 2, клемма 15R |
| С | Резервное реле 2 |
| Д | Резервное реле 1 |
| Е | Реле обогревателя заднего стекла |
| Ф | Реле 1, клемма 15R |
| Грамм | Реле заполнения, переключатель полярности 1 |
| ЧАС | Реле заполнения, переключатель полярности 2 |
