Датчик егр мерседес спринтер

Клапан ЕГР Мерседес Спринтер

Клапан EGR Mercedes Sprinter редко выходит из строя Если клапан EGR Мерседес Спринтер вышел из строя (на нем горит ошибка), то можно попробовать прочистить клапан. Если очистка невозможна, просто купите и замените клапан ЕГР.

Клапан ЕГР Мерседес Спринтер может идти отдельно или совмещаться с корпусом демпфера (в зависимости от модификации). Оригинальный клапан EGR Мерседес Спринтер в несколько раз дороже аналогов. В некоторых случаях, если есть варианты достойной замены, можно взять аналоги, но иногда даже новый аналог (заменяет оригинал) может работать некорректно и сразу выдаст ошибку. Клапан EGR может быть механическим или электрическим. Выбор клапана должен производиться только по VIN-номеру автомобиля.

Цена клапана EGR зависит от типа, новый он или б/у, состояние б/у, фирмы производителя, а так же наличия на нашем складе или сроков доставки в наш магазин.

Производители УСР:
1. Оригинальный клапан
2. Хелла (Германия)
3. Теплоходы (Германия)
4. Эра (Италия)
5. Ханс Прис (ЕС)

Срок службы клапана EGR составляет в среднем от 60 до 100 тыс км пробега. Но в нашем климате его можно значительно уменьшить.

Когда покупать клапан EGR:
— падения и толчки во время движения;
— машина начала «тупить» на малых скоростях;
— клапан заклинил.

Фотоотчёт замена ЕГР на М-602 Мерседес спринтере. Sprinter W901-W905. Дизельный двигатель 601, 602

Автор: Эдисон

Привет

.
Выкладываю фотоотчет о замене ЕГР №0 на Мерседес спринтер 2.9TDI 1998 года.

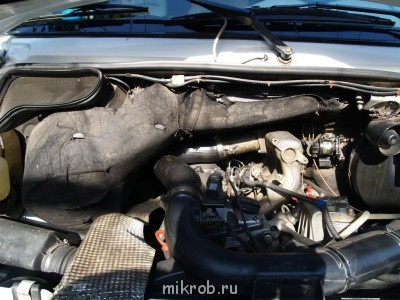

В первую очередь вам понадобится инструмент и т д. Откройте капот автомобиля и приступайте к работе. Картинка №1

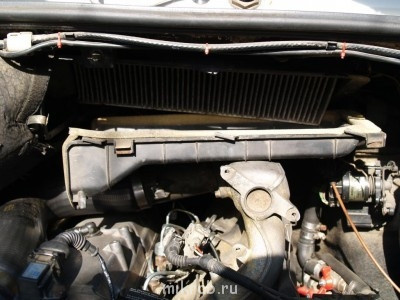

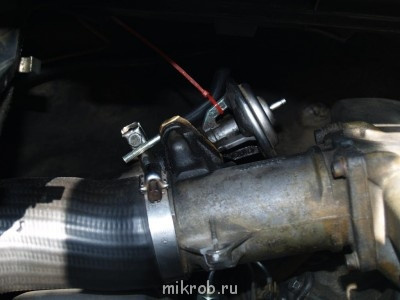

Отсоединяем салонный фильтр, и ЕГР визуально виден на впускном коллекторе фото №2, фото №3
Отсоедините шланг турбонагнетателя. Фото №3, Фото №9, Фото №10

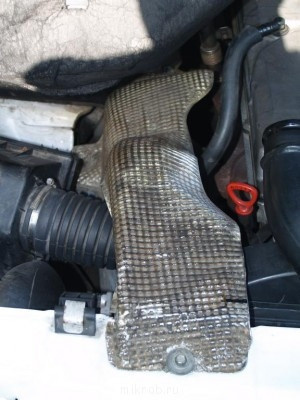

Снятие защиты с турбины Фото №4 Фото №5

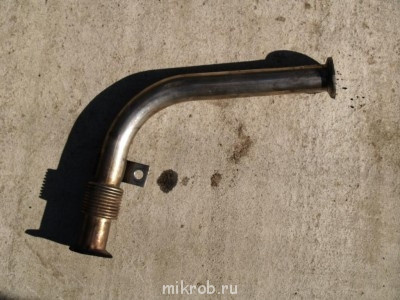

Снимаем патрубок из нержавейки между выпускным коллектором и ЕГР. Они держат два хомута из нержавеющей стали, болты № 10 и крепятся к головке блока, есть шестигранник и ключ № 10. Фото № 5, Фото № 6, Фото № 7

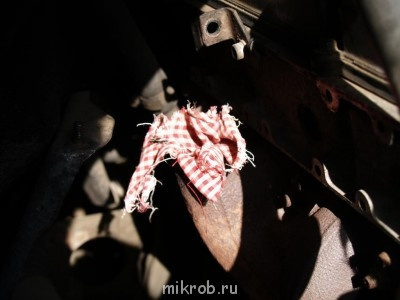

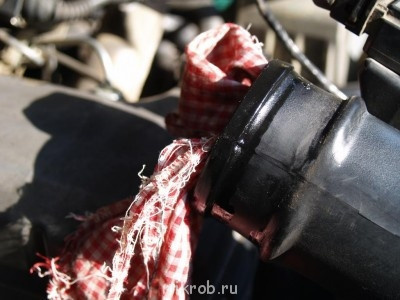

Затыкаем отверстия от выпускного коллектора и патрубка турбины на фото №8, фото №9 Сам EGR был только заглушен мной, так как мембрана EGR была прорвана фото №10

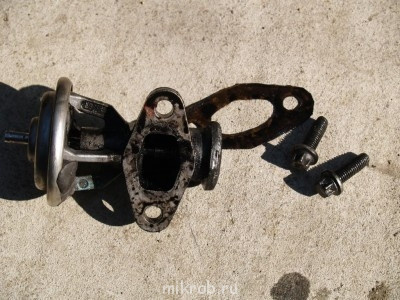

Берем головку №10 и откручиваем два болта. Снимите EGR и прокладку. У меня есть самодельная латунная прокладка. Это металлический вкладыш. Который был сломан, и я заменил его ранее. Картинка №11

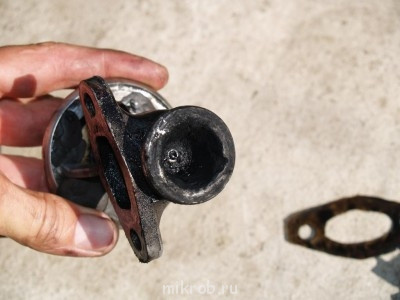

На фото №12 видна жирная грязь, которую нужно периодически очищать. В зависимости от пробега.

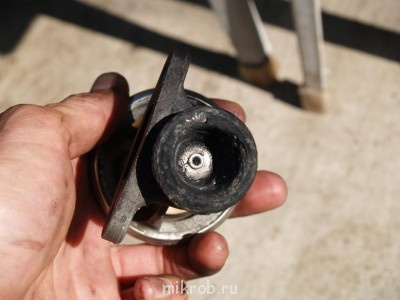

На фото №13 старый ЕГР работает, чистится и моется. Смотря какая камера.

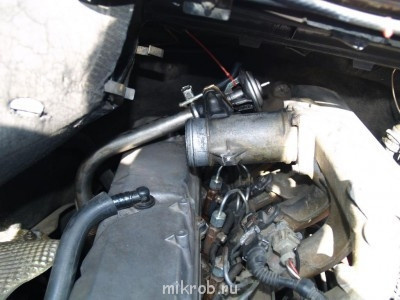

Фото №14 Установлен EGR и подключен к вакууму.
Проверка EGR на работоспособность. Наденьте на ниппель один конец трубки (ее можно купить у Жигулей, которая стоит между карбюратором и трамблером). На другом конце трубы создайте вакуум ртом и вытяните воздух из трубы EGR. Если воздух больше не втягивается, и вы видите, что стержень перемещается посередине диафрагмы, вверх на вдохе, вниз на выдохе, то ЕГР работает. Это можно проверить не снимая ЕГР. Но его нужно очистить, это мое предположение.
Не знаю как у вас, в моем регионе ЕГР стоит от 100-150 долларов.

8.6 Система рециркуляции отработавших газов (EGR)

Рециркуляция отработавших газов (EGR)

Для снижения выброса оксидов азота в атмосферу в конструкции двигателя предусмотрен отвод части выхлопных газов во впускной трубопровод через клапан EGR. Это смешивание выхлопных газов с топливно-воздушной смесью приводит к снижению температуры сгорания. Помимо клапана EGR, в систему также входят электромагнитный клапан и преобразователь обратного давления (БПТ).

Функциональная схема системы EGR

1 — Выходной порт
2 — Газовый домик
3 — клапан рециркуляции ОГ
4 — Электромагнитный клапан управления EGR
5 — Датчик противодавления (ДПД)

Основным компонентом системы является клапан EGR, работу которого обеспечивает разрежение, передаваемое VRT от газового клапана. С помощью VRT глубина разрежения регулируется в соответствии с потребностью двигателя в смешивании отработавших газов, определяемой блоком управления двигателем на основе сигналов от различных информационных датчиков.

Электромагнитный регулирующий клапан приводится в действие блоком управления двигателем в зависимости от текущих параметров работы двигателя. Клапан служит для открытия/закрытия вакуумной магистрали, соединяющей BRT с диафрагмой клапана EGR.

Клапан EGR расположен между выпускным коллектором и впускным коллектором. По команде ECM, передаваемой через электромагнитный клапан, открывается клапан EGR и на диафрагму подается давление со стороны дроссельной заслонки, после чего строго отмеренная часть выхлопных газов направляется во впускной коллектор.

Конструкция клапана рециркуляции ОГ

1 — Выпускной коллектор
2 — Выпуск наполненных газов
3 — Электромагнитный клапан EGRПОДХОД

Уборка

Не промывайте клапан EGR растворителями! Не зажимайте клапан EGR в тисках! Не забудьте поменять прокладку!

1. Для удаления отложений, скапливающихся на поверхности седла клапана, слегка постучите по корпусу последнего мягким молотком – держите клапан в руках. Вытряхнуть из клапана мусор, образовавшийся в результате стука.
2. Используйте проволочную насадку для очистки сопрягаемых поверхностей клапана и впускного коллектора.
3. Выдавите мембрану клапана. Заглянув в выпускное отверстие, убедитесь, что рабочая поверхность седла клапана чистая – при необходимости еще раз постучите по клапану.
4. С помощью маленькой отвертки аккуратно подденьте выпускное отверстие клапана.
5. Продуйте клапан, чтобы удалить из него мелкий мусор.
6. Также очистите впуск EGR во впускном коллекторе.

Обследование

ПОДХОД
