Мерседес-Бенц Спринтер Классик W909 выпускался в России в 2013, 2014, 2015, 2016, 2017 и 2018 годах. Наиболее популярными дизельными двигателями являются 311 и 411 cdi. В этой статье мы представим описание предохранителей и реле Мерседес Спринтер Классик с блок-схемами, их расположением и фото-примерами. Выберите предохранитель прикуривателя.
Исполнение блоков и назначение элементов в них могут отличаться от представленных и зависеть от года выпуска и уровня электрооборудования.
Блоки в салоне
Блок под рулём
В нижней части панели приборов под защитной крышкой находится блок с предохранителями и реле.
Схема
Описание
| A12f1 | Парковочные и габаритные огни справа |
| A12f2 | Правый дальний свет |
| А12f3 | Левый дальний свет, индикатор дальнего света |
| A12f4 | Задний свет |
| A12f5 | Знак остановки |
| А12f6 | Мотор стеклоочистителя |
| А12f7 | Звуковой сигнал, реле на клеммах цепи 15 |
| A12f8 | Лампы освещения салона, прикуриватель, радио, клемма 30 |
| A12f9 | Выключатель аварийки, габаритные огни |
| А12f10 | Подсветка передней панели, подсветка вывесок |
| А12f11 | Парковочные и габаритные огни слева |
| А12f12 | Правый ближний свет |
| А12f13 | Левый ближний свет, задний противотуманный фонарь |
| А12f14 | Не используется |
| А12f15 | Радиоприемник, клеммная цепь 15 |
| А12f16 | Блок управления CDI, клемма 30 |
| А12f17 | Блок управления CDI, клемма 30 |
| А12f18 | Зажигание, клемма 15 |
| А12f19 | Не используется |
| А12f20 | Блок управления кондиционером, клемма 30 |
| А12f21 | Вентилятор отопителя, клемма 30 |
| Реле | |
| А12к1 | Реле указателя поворота |
| А12к2 | Реле стеклоочистителя |
| А12к3 | Реле CDI |
Предохранитель под номером A12f8 отвечает за работу прикуривателя.
Блоки под сидением водителя
Блок предохранителей и реле
Вариант 1

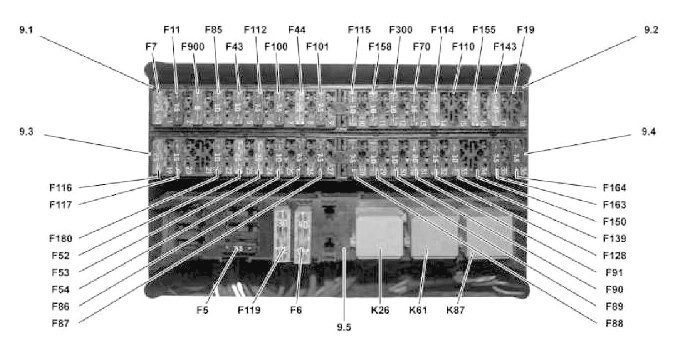

Со стороны водителя за защитной крышкой находится еще один блок с предохранителями и реле.
Схема
Обозначение
| Блок 9.1 | |
| F7 | ЕСП, клемма 30 |
| F11 | Комбинация инструментов |
| F900 | Терминал 30 |
| F85 | Светофор, терминал 30 |
| F43 | Радиоуправление |
| F112 | Центральный замок, клемма 30 |
| Ф100 | Центральный замок, клемма 30 |
| F44 | Центральные замки |
| F101 | Дополнительный жидкостный нагреватель |
| Блок 9.2 | |
| F115 | Терминал D+ |
| F158 | Бензонасос |
| Ф300 | Внутренний свет |
| F70 | Клемма цепи реле D+ |
| F114 | Дополнительный теплообменник |
| F110 | Разъем |
| Ф155 | Дополнительный обогреватель |
| F143 | Дополнительный жидкостный нагреватель |
| F19 | Дополнительный модуль указателей поворота II |
| Блок 9.3 | |
| F116 | Терминал 30 |
| F117 | Терминал 15 |
| Ф180 | Терминал 30 |
| F52 | Стеклоподъемник двери переднего пассажира |
| F53 | Электростеклоподъемник водительской двери |
| F54 | Боковые зеркала с подогревом и регулировкой |
| F86 | Светофор, терминал 15 |
| F87 | Левая фара |
| Блок 9.4 | |
| F88 | Правая фара |
| F89 | Клемма реле 87 (1) |
| F90 | Клемма реле 87 (2) |
| F91 | Клемма реле 87 (3) |
| F128 | Сиденье водителя с подогревом |
| F139 | Дополнительный жидкостный нагреватель |
| Ф150 | Потолочный вентилятор |
| F163 | Тахограф, терминал 30 |
| F164 | Тахограф, терминал 15 |
| Блок 9.5 | |
| F5 | ЭСП |
| F119 | Дополнительный вентилятор кондиционера |
| F6 | ЕСП, клемма 30 |
| Реле | |
| К26 | Клемма реле D+ |
| К61 | Реле стартера |
| К87 | Клемма реле 87 |
Вариант 2
Схема
Описание
| 9.1 | |
| 1 | Дизельный двигатель F158 10A, компоненты двигателя/блок управления |
| 2 | Дизельный двигатель F180 10A, компоненты двигателя/блок управления |
| 3 | F19 10A Flasher Flasher дополнительный модуль |
| 4 | Транспондер иммобилайзера F43 10A |
| 5 | F85 10A Фары дальнего света |
| 6 | F70 15А Реле Д+ |
| 7 | F143 25А Дополнительный нагреватель |
| 8 | резервировать |
| 9 | F44 25A Центральный замок |
| 9.3 | |
| 19 | F115 10A Кузовщик, D+ |
| 20 | F117 15A Зажим кузовостроителя 15 |
| 21 | F116 25A Зажим для кузовных работ 30 |
| 22 | Потолочный вентилятор F150 15А |
| 23 | F114 25A Дополнительный теплообменник |
| 24 | Тахограф F163 7,5А |
| 25 | Тахограф F164 7.5А |
| 26 | F139 10A Дополнительная система отопления |
| 27 | F54 10А Наружное зеркало |
| 9.4 | |
| 28 | F98 10A Реле вентилятора, ступень вентилятора 1 |
| 29 | F128 15A Система обогрева сиденья водителя |
| 30 | Замена |
| 31 | F155 25A Дополнительный нагрев горячей воды |
| 32 | F52 25А Электрические стеклоподъемники |
| 33 | F53 25А Электрические стеклоподъемники |
| 34 | резервировать |
| 35 | Розетка для прицепа F110 15А |
| 36 | Потолочный светильник F300 10А |
Блок реле

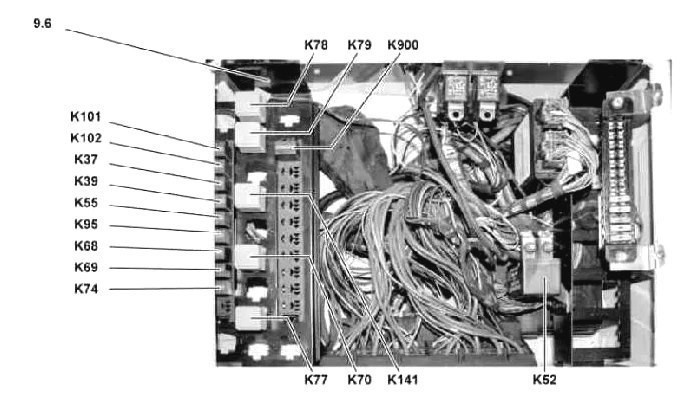

Дополнительные реле могут быть установлены под сиденьем водителя.
Общий план
Цель
| К37 | Реле звукового сигнала |
| К39 | Реле топливного насоса |
| К52 | Реле отключения аккумуляторной батареи |
| К55 | Переключатель ближнего света, левый |
| К68 | Реле света для дневного вождения |
| К69 | Реле света для дневного вождения |
| К70 | Клемма реле 15 |
| К74 | Клемма реле 15 |
| К77 | Реле вентилятора кондиционера |
| К78 | Клемма реле D+ |
| К79 | Клемма реле 15 |
| К95 | Реле выключения правого ближнего света |
| К101 | Реле центрального замка, левый поворотник |
| К102 | Реле центрального замка, правый поворотник |
| К141 | Реле задних противотуманных фар |
| К900 | Реле прикуривателя |
Блок под капотом
В моторном отсеке к плюсовой клемме подключается блок предохранителей большой мощности, выполненный в виде плавких вставок.
Расшифровано
| F140.1 | Реле отключения аккумуляторной батареи, клемма 30 |
| F140.2 | Клемма 15 реле клемма 30 цепь |
| F140.3 | Терминал 30 |
| F140.4 | Кондиционер на крыше, терминал 30 |
| F140.5 | Предварительный нагрев, хомут 30 |
| F140.6 | Клемма 30 на центральном электрическом модуле тахографа |
