В автомобилях семейства Мерседес Спринтер первого, второго и третьего поколения предустановлены два монтажных блока предохранителей.
Где находятся доски:

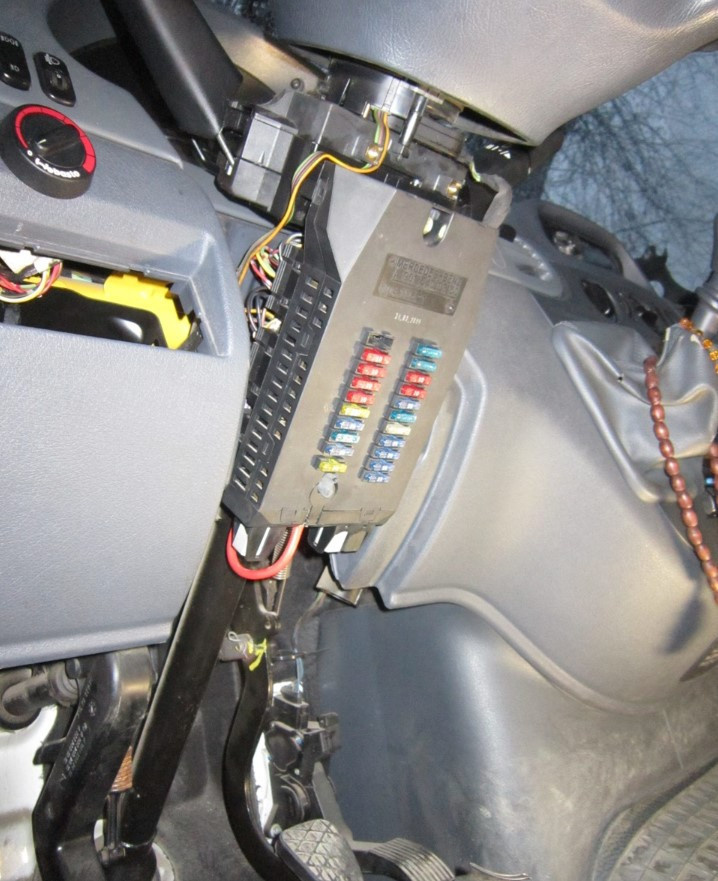

- Основное: внутри автомобиля, под рулем;
- Дополнительно: под водительским сиденьем, сбоку. Блок предохранителей отвечает за работу вентилятора отопителя.
Для упрощения процесса поиска идентификация модулей в монтажном блоке, расположение, расшифровка и распиновка указаны на обратной стороне пластиковой крышки.
Процесс самостоятельной замены элементов схемы совсем не сложен, задача под силу автолюбителю. Будьте предельно внимательны, не допускайте ошибок, не нарушайте технологию монтажа.
Также не допускается замена предохранителей с отличной силой тока. Обратитесь за необходимой помощью к специалистам АЗС.
Описание предохранителей: расположение, схемы, цена
Схема установки предохранителей
| Маркировка/символы | За что отвечает (с описанием) |
|---|---|
| Ф(Ф-1)/20 | Спидометр, тахометр, датчики |
| Ф(Ф-2)/5 | |
| Ф(Ф-3)/10 | |
| Ф (Ф-4)/10 | |
| Ф (Ф-5)/20 | Автомобильный сигнал |
| Ф (Ф-6)/30 | Центральный замок |
| Ф (Ф-7)/30 | |
| Ф (Ф-8)/20 | Система электропитания |
| Ф (Ф-9)/10 | Дворники |
| Ф (Ф-10)/10 | Прожекторы |
| Ф (Ф-11)/10 | Омыватель заднего стекла |
| Ф (Ф-12)/10 | Топливная аппаратура (опционально) |
| Ф (Ф-13)/30 | Органы управления автоматической коробкой передач |
| Ф (Ф-14)/30 | Обогрев печки, прикуриватель, внутреннее освещение |
| Ф (Ф-15)/10 | Автомобильная розетка |
| Ф (Ф-16)/15 | Дополнительная электрическая сеть |
| Ф (Ф-17)/15 | Аварийка, поворотник |
| Ф (Ф-18)/20 | |
| Ф (Ф-19)/20 | Обогрев заднего стекла |
| Ф (Ф-20)/20 | Датчик кислорода |
| Ф (Ф-21)/20 | |
| Ф (Ф-22)/20 | Электрические окна |
| Ф (Ф-23)/20 | Система стабилизации курса |
| Ф (Ф-24)/20 | АБС (АБС) |
| Ф (Ф-25)/15 | |
| Ф (Ф-26)/15 | |
| Ф (Ф-27)/20 | Освещение вещевого ящика |
| Ф (Ф-28)/15 | Тепловентилятор (печь) |
| Ф (Ф-29)/15 | Кондиционирование воздуха |
| Ф (Ф-30)/20 | Топливная система, реле топливного насоса |
| Ф (Ф-31)/15 | Система безопасности |
| Ф (Ф-32)/20 | |
| Ф (Ф-33)/20 | Датчик трансмиссии |
| Ф (Ф-34)/20 | Боковое зеркало |
| Ф (Ф-35)/20 | Стоп-сигналы |
| Ф (Ф-36)/20 | |
| Ф (Ф-37)/20 | |
| Ф (Ф-38)/20 | |
| Ф (Ф-39)/20 | |
| Ф (Ф-40)/20 | |
| Ф (Ф-41)/20 | Плюс |
| Ф (Ф-42)/20 | Дополнительный нагревательный элемент |
| Ф (Ф-43)/20 | Дополнительный нагревательный элемент |
| Ф (Ф-44)/20 | Дополнительный нагревательный элемент |
| Ф (Ф-45)/20 | Дополнительный нагревательный элемент |
| Ф (Ф-46)/20 | Дополнительный нагревательный элемент |
| Ф (Ф-47)/20 | Фоновое освещение |
| Ф (Ф-48)/20 | Внутреннее освещение |
| Ф (Ф-49)/20 | Реле стеклоомывателя |
| Ф (Ф-50)/20 | |
| Ф (Ф-51)/20 | |
| Ф (Ф-52)/20 | Электронный блок управления трансмиссией |
| Ф (Ф-53)/20 | |
| Ф (Ф-54)/20 | |
| Ф (Ф-55)/20 | |
| Ф (Ф-56)/20 | Стоп-сигналы |
| Ф (Ф-57)/20 | Фара |
| Ф (Ф-58)/20 | Горловой клапан |
| Ф (Ф-59)/20 | Электрические окна |
| Ф (Ф-60)/20 | Задние противотуманные фары |
| Ф (Ф-61)/20 | Зажигание |
| Ф (Ф-62)/20 | Топливная аппаратура |
| Ф (Ф-63)/20 | Электрическое оборудование |
| Ф (Ф-64)/20 | |
| Ф (Ф-65)/20 | Контактная пластина заднего фонаря, стоп-сигнала |
| Ф (Ф-66)/20 | Блок с цифровыми датчиками |
Стоимость нового блока предохранителей (оригинал) на автомобиль Мерседес Спринтер от 6500 рублей, аналоги от 4900 рублей, переключатели реле от 650 рублей.
Признаки неисправности
- Искрение между модулями из-за слабого контакта, перегорание плавкого элемента;
- В месте сборки монтажного блока присутствует запах расплавленного пластика;
- На приборной панели светодиодное оповещение индикатора неисправности в оборудовании моторного отсека, салона автомобиля;
- При подаче напряжения оборудование активируется, устройства неактивны.
Причины поломки
- Несоблюдение сроков диагностики, профилактики автомобиля;
- Установка неоригинальных деталей, низкое качество изготовления;
- Нарушение технологии монтажа;
- Повреждение монтажного блока;
- Короткое замыкание в электрической цепи;
- Повреждение силового кабеля, обрыв цепи;
- Ослабление, окисление контактов.
Замена предохранителей
Перед проведением профилактики подготавливаем:
- Комплект новых предохранителей лезвийного типа;
- Отвертка;
- Дополнительное освещение;
- Трещотка, головка «на 10» для демонтажа блока в сборе;
- Пластиковый пинцет для извлечения модулей.
Последовательность действий по самостоятельной замене модулей в салоне Мерседес Спринтер:
- откройте дверь водителя, включите стояночный тормоз, выключите зажигание;
- Под рулем есть монтажный блок. Отщелкиваем пластиковую крышку, пинцетом извлекаем неисправный модуль по серийному номеру;
- Вставляем новый предохранитель на привычное место, закрываем крышку.
Если возникает необходимость установить собранный блок, дополнительно откручиваем отверткой два фиксатора, отсоединяем колодки с проводами, затем снимаем плату, заменяем на новую.
Для установки новых модулей на отопителя печки отодвиньте сиденье водителя назад до упора. В полость основания сиденья устанавливается монтажный блок с модулями отопителя духовки.
Аккуратно подденьте крышку, найдите модуль по серийному номеру, снимите его. Вставляем новый на место неисправного, снова закрываем крышку, регулируем сиденье.
В отличие от предохранителей, релейные выключатели имеют более длительный срок службы и реже нуждаются в замене. В основном, после аварий, столкновений, при механических повреждениях.
Проверяйте монтажный блок на наличие влаги после длительных поездок по лужам. Просушить, при необходимости продуть сжатым воздухом. Не допускайте скопления конденсата в коробке.
