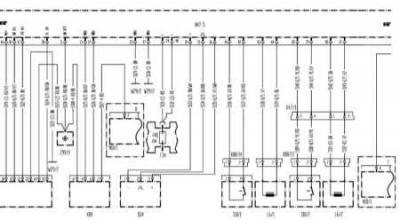

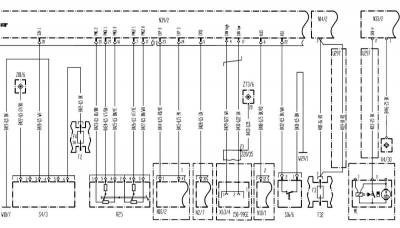

Схема электрооборудования автомобиля Мерседес Бенц 463

Схемы электрооборудования Mercedes-Benz W463 1999-2008 гг. Модели доступны с тремя вариантами двигателей: G 320 с двигателем V6 мощностью 215 л.с., G 500 с двигателем V8 — 296 л.с., G 400 CDI с двигателем 250 л.с восьмицилиндровый дизельный двигатель с непосредственным впрыском Common-Rail, жидкостным охладителем наддувочного воздуха и двумя турбонагнетателями. Максимальная скорость автомобиля составляет 180 км/ч.Более комфортабельные и оснащенные автомобили типа W463 оснащаются дизельными и бензиновыми двигателями рабочим объемом 3,0-5,4 л мощностью 177-354 л.с и только гидромеханическими 5- шаг «автомат». Появилась новая модификация G400 CDI с 4,0-литровым турбированным дизелем мощностью 250 л.с. Type 461 290GD TD сохранил облик 80-х годов, заметно дешевле и рассчитан на тяжелые дорожные условия. Кроме 3- и 5-дверного универсала поставляется грузовик и даже шасси (под пикап или другой кузов) общей массой 4100 кг. Силовой агрегат 290GD TD включает 2,9-литровый турбированный 5-цилиндровый дизельный двигатель с непосредственным впрыском мощностью 120 л.с и гидромеханический 4-ступенчатый «автомат».

Список обозначений на электросхемах

Комбинированный прибор А1
A1e1 Индикатор левого поворота
A1e2 Световой индикатор для указателей правого поворота
A1e3 контрольная лампа дальнего света
A1e4 Сигнальная лампа резерва топлива
A1e7 Световой индикатор уровня тормозной жидкости/стояночного тормоза
A1e8 Освещение приборов
A1e9 Световой индикатор «Пристегните ремни безопасности
Контрольная лампа A1e15 SRS
A1e17 сигнальная лампа АБС
A1e31 Сигнал поворота для сигнала поворота прицепа
A1e32 Контрольная лампа обогрева заднего стекла
A1e53 Контрольная лампа противотуманных фар
A1h1 Аварийный зуммер
A1h4 Основной одометр
A1r1 Указатель температуры охлаждающей жидкости
А1р2 Указатель уровня топлива
A1p4 Индикатор датчика температуры наружного воздуха
Тахометр А1р5
Электронные часы A1p6
A1r8 Электронный спидометр
A1p13 Многофункциональный дисплей
A1r1 Реостат для регулировки интенсивности освещения приборов
A6 Дополнение (STH)/дополнительный обогреватель
А7/3 Гидромодулятор вспомогательных тормозных систем
Усилитель экстренного торможения A7/7 BAS
A9 Компрессор кондиционера
A9k1 Электромагнитная муфта
A26/1 Левый передний ИК-приемник
A32 Блок рециркуляции отопителя (AAC)
A45 Звуковой сигнал тросового барабана/подушки безопасности на рулевой колонке
A45×1 Разъем барабана звукового сигнала/подушки безопасности на рулевой колонке
Кабельный барабан модуля реле звукового сигнала A45×2
B4 Датчик уровня топлива
B10/6 Датчик температуры испарителя A/C
B14 Датчик наружной температуры
H14×1 Разъем для внешнего датчика температуры
B24/8 датчик угла поворота рулевого колеса
B24/9 Датчик скорости заноса
Датчик тормозного давления B34 ESP
Датчик положения педали акселератора B37
B41/1 датчик сиденья переднего пассажира
B49 Датчик скорости на выходе трансмиссии
B49×1 Разъем датчика скорости на выходе коробки передач
B56/1 Датчик определения режима работы раздаточной коробки передач
E1 Левая фара
E1e1 Дальний свет
E1e2 Ближний свет
E1e3 Габаритные/стояночные огни
E2 Правый блок-фонарь
E2e1 Дальний свет
E2e2 Ближний свет
E2e3 Габаритные/стояночные огни
E3 Левый задний фонарь
E3e1 Мигающий свет
E3e2 Задний габаритный/габаритный фонарь
E3e4 Стоп-сигнал
E4 Правый задний фонарь
E4e1 Мигающий свет
E4e2 Задний габаритный/габаритный фонарь
E4e4 Стоп-сигнал
E5/1 Левая противотуманная фара
E5/2 Правая противотуманная фара
E6/1 Левый указатель поворота
E6/2 Указатель правого поворота
E6/3 Габаритный фонарь левый боковой
E6/4 Габаритные огни с правой стороны
E7 Задний свет
E11/1 Лампа для чтения слева сзади
E11/2 Правая задняя лампа для чтения
E13/1 Лампа освещения вещевого ящика
Е15/2 салонный фонарь впереди (с отключением по таймеру и встроенными индивидуальными поворотниками)
E15/8 Задний левый салонный фонарь
E15/9 Правый задний плафон освещения салона
Е17/5 Лампа открывания задней левой двери
E17/5×1 Контакт электропроводки лампы открывания задней левой двери
Е17/6 Лампа открывания правой задней двери
E17/6×1 Контакт электропровода к фонарю открывания правой задней двери
Е17/9 Лампа открывания двери водителя
Е17/10 Лампа открывания правой передней двери
E19/1 Освещение левого номерного знака
E19/2 Правая сигнальная лампа
E21 Сигнал остановки верхнего уровня
E22/1 Повторитель левого указателя поворота
E22/2 Повторитель правого указателя поворота
Лампа пробника Е28 (защищена предохранителем)
F*f** Предохранитель ** в монтажном блоке F*
Блок крепления предохранителя F1
F1v* Переключаемый диод *
F2 Монтажный блок на 8 предохранителей

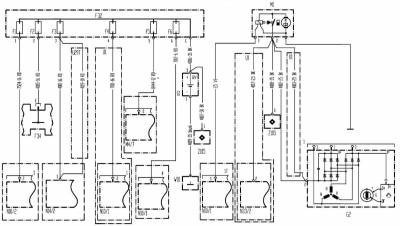

F32 Передний монтажный блок предохранителя
F34 Блок предохранителей в салоне
Батарея G1
Генератор Г2
G3/3 Левый прекаталитический лямбда-зонд
G3/3×1 Соединительный разъем для левого прекаталитического лямбда-зонда
G3/4 Правый прекаталитический лямбда-зонд
G3/4×1 Соединительный разъем для правого прекаталитического лямбда-зонда
H2 Клаксонный гудок
H2/1 Звуковой сигнал 2
H3 Сирена охранной сигнализации
K2 Реле очистки света (HCS)
K6 Пусковое реле
K7 Реле компрессора кондиционера
K9 Реле 1 и 2 скорости вспомогательного вентилятора
К13/1 Реле обогрева заднего стекла
К13/2 Реле обогрева лобового стекла
Реле К16 STH (контур 15/30)
К19/1 Реле отключения (цепь 56/56б ДХО)
K23 Реле двигателя вентилятора отопителя
K24 Реле комфортных функций
K26 Модуль реле стеклоочистителей
К26/4 Реле заднего стеклоочистителя
K36 Реле блокировки межосевого дифференциала
K38/3 Реле иммобилайзера
K40 Реле воздушного насоса/модуль реле управления впрыском
K40f1 Предохранитель блокировки дифференциала/вспомогательного тормоза
Взрыватель К40ф2 ЭДЦ, 87 М2
К40ф3 Предохранитель 87 М1
K40f4 Реле воздушного насоса (AIR
K40f5 Реле топливного насоса (FP
Реле звукового сигнала K40f6
К40к1 Реле ФП
Реле звукового сигнала К40к4
K40k5 Реле блокировки дифференциала
K40k6 Реле воздушного насоса (AIR
K40k9 Реле двигателя 87 M1/M2
K42/2 Релейный переключатель двойной частоты работы
K52 Модуль реле для выключения заднего противотуманного фонаря
K55 Реле затемнения стоп-сигнала
К66/1 Реле открывания складного верха
К66/2 Реле закрытия складного верха
K66/3 Реле парковочного положения складного верха
K66/5 Реле левого замка на кабриолете
К66/6 Реле правого замка кабриолета
Реле К84 ЭСП
L6/1 Датчик скорости левого переднего колеса
L6/2 Датчик скорости вращения правого переднего колеса
L6/3 Датчик скорости левого заднего колеса
L6/4 Датчик скорости вращения правого заднего колеса
М1 начинается
Топливный насос М3
Вспомогательный вентилятор M4
M4/7 Вентилятор охлаждения двигателя
M4m1 Левый вспомогательный вентилятор
М4m2 Правый вспомогательный вентилятор
Насос омывающей жидкости M5/1 (омыватели стекол)
Насос омывающей жидкости М5/2 (фары)
M6/1 Электродвигатель привода стеклоочистителя
M6/4 Электродвигатель заднего стеклоочистителя
Разъем M6/4×1 электродвигателя заднего стеклоочистителя
M10/1 Электростеклоподъемник двери водителя
М10/2 Электродвигатель привода стеклоподъемника правой передней двери
М10/5 Электродвигатель привода стеклоподъемника левой задней двери
М10/6 Электродвигатель привода стеклоподъемника правой задней двери
M13 Циркуляционный насос
М14/5 Активатор замка правой передней двери
М14/5×1 Разъем подключения активатора замка правой передней двери
М14/6 Активатор замка водительской двери
М14/6×1 Разъем электропроводки привода замка левой передней двери
M14/7 Активатор замка крышки багажника
Разъем провода М14/7×1 активатора замка багажника
М14/8 Активатор замка левой задней двери
М14/8×1 Разъем электропроводки привода замка левой задней двери
М14/9 Активатор замка правой задней двери
М14/9×1 Разъем подключения привода замка правой задней двери
М14/10 Активатор замка люка бензобака
М14/10×1 Разъем электрического провода привода замка лючка бензобака
M20/1 Регулировка работы электродвигателя рулевой колонки в продольном направлении
М20/2 Электродвигатель регулировки высоты рулевой колонки
М21/1р1 Зеркало заднего вида с подогревом
М21/2р1 Зеркало заднего вида с подогревом
М21/6 Электродвигатель привода зеркала заднего вида на двери водителя
М21/7 Зеркало заднего вида с электроприводом правой передней двери
М27/1 Электродвигатель продольной регулировки сиденья водителя
М27/2 Электродвигатель регулировки высоты заднего края подушки сиденья водителя
М27/3 Работа электродвигателя регулировки высоты переднего края подушки сиденья водителя
М27/4 Электродвигатель регулировки высоты подголовника на сиденье водителя
М27/5 Работа электродвигателя регулировки спинки сиденья водителя
М28/1 Электродвигатель продольной регулировки сиденья переднего пассажира
М28/2 Электродвигатель регулировки высоты заднего края сиденья переднего пассажира
М28/3 Электродвигатель регулировки высоты переднего края подушки сиденья переднего пассажира
М28/4 Электродвигатель регулировки высоты подголовника на сиденье переднего пассажира
М28/5 Электродвигатель регулировки наклона спинки сиденья переднего пассажира
Воздушный (ВОЗДУШНЫЙ) насос M33
M40 Блокировка дифференциала вакуумного насоса
M44 Циркуляционный насос воздухоохладителя
Раздаточная коробка двигателя M46/2 Executive
Блок управления N2/2 ETR/AB (SRS)
Модуль управления N2/7 SRS
Модуль управления N3 CIS-E

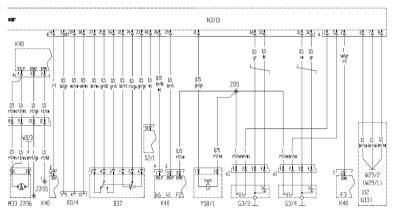

N3/10 ЭБУ ME-SFI
N9 Индикатор/аварийный переключатель
N10/1 Передний ЗУР
N10/2 за СЭМом
N14/1 Реле выключения двигателя системы охлаждения/запуска системы охлаждения
N14/2 Выход из системы предпускового подогрева (дизельные модели)

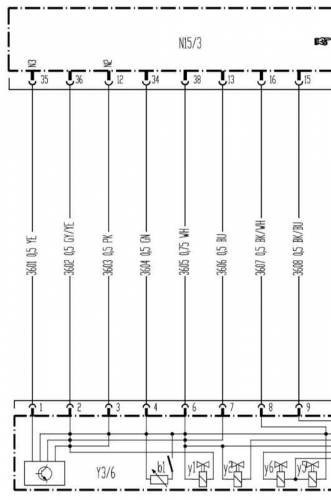

N15/3 ТСМ

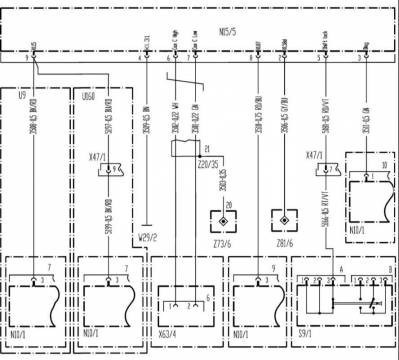

Блок управления электронным селектором N15/5 AT

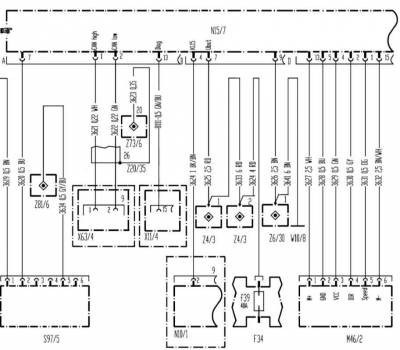

N15/7 Полностью интегрированный TCM
Кнопка активации ААС N22
N25/5 Модуль управления подогревом сидений
N25/6 Модуль управления обогревом заднего сиденья
Модуль управления N26 АТА
N26/5 Электромодуль управления замком рулевой колонки
N27 Модуль управления датчиком буксировки
N32/1 Блок управления сиденьем водителя/рулевой колонкой с памятью выбранного положения
N32/2 Модуль управления сиденьем переднего пассажира с памятью выбранных положений
Модуль управления N33 STH
N33/2 Модуль управления дополнительным отопителем (дизельные модели)
N34 часа STH
Нагрузка датчика скорости передачи N36
Модуль управления N39/2 CDI

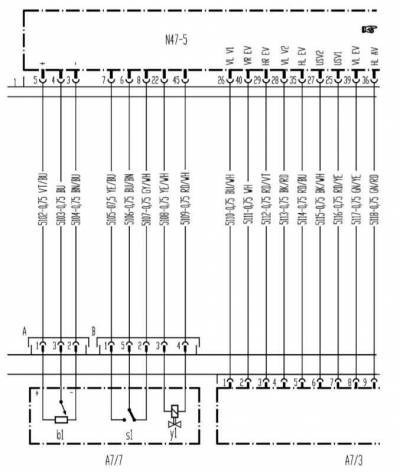

N47-5 Блок управления ESP/BAS
N47-7 Блок управления АБС
Модуль управления DAS N54/1
N57/1 Модуль управления функциями комфорта
Модуль управления одним замком N60 (CL)
N69/1 Блок управления двери водителя
N69/2 Блок управления правой передней дверью
N69/3 Блок управления левой задней двери
N69/4 Блок управления правой задней двери
N72/1 Кронштейн крыши
Модуль управления N73 EIS
Модуль рулевой колонки N80
N90 Модуль управления охлаждением всасываемого воздуха
Выпрямитель N99
R2/2 Левый обогреваемый патрубок подачи жидкости на лобовое стекло
R2/3 Правый обогреваемый патрубок подачи жидкости на лобовое стекло
R3 Передний прикуриватель
Гнездо прикуривателя R3x1
Соединитель света R3x2
R3e1 Подсветка
Нагревательный элемент R3r1
R12/1 Предохранитель аварийной затяжки сиденья водителя
R12/2 Предохранитель аварийного натяжителя на сиденье переднего пассажира
R12/3 Зажигание подушки безопасности водителя
R12/4 Зажигание 1 подушки безопасности пассажира
R13/1 ТЭН подушки сиденья водителя
R13/2 Нагревательный элемент обогрева спинки водительского сиденья
R13/3 Нагревательный элемент сиденья переднего пассажира
R13/4 отопитель обогрева спинки переднего пассажирского сиденья
R25 Датчик исходного положения электронной педали акселератора (EFP
S1 Выключатель наружного освещения
S2/1 Выключатель зажигания/пуска

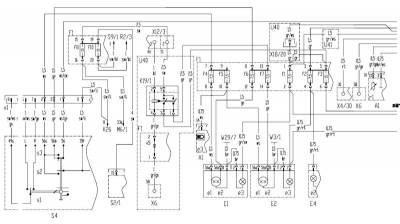

S4 Комбинированный переключатель
S4/3 Выключатель дополнительного отопителя
Разъем комбинированного переключателя S4x1
Переключатель S4/1 HCS
S4/2 Переключатель звукового сигнала
S4/3 Переключатель дополнительного отопителя
S4s1 Переключатель указателей поворота
S4s2 выключатель сигнализации дальнего света
S4s3 Переключатель ближнего света
S4s4 Переключатель управления передним стеклоочистителем
S4s7 Переключатель интервалов переднего стеклоочистителя
S4s8 Передний низкоскоростной переключатель стеклоочистителя
S4s9 Переключатель переднего высокоскоростного стеклоочистителя
S6 Одиночная группа переключателей блокировки/сигнализации
S8/1 Сигнальный контакт зуммера (внешнее освещение не выключено)
S9/1 4-контактный выключатель стоп-сигнала
S10/1 Датчик износа тормозных колодок, передний левый
S10/2 Датчик износа тормозных колодок переднего правого колеса
S10/3 Датчик износа тормозных колодок, левое заднее колесо
S11 Датчик уровня тормозной жидкости
S14 Выключатель обогрева заднего стекла
Переключатель кикдауна S16/6
S16/10 Переключатель диапазона передачи (кодировка напряжения)
S16/10s1 Выключатель датчика света заднего хода
S17/3 Контактный датчик-выключатель на левой передней двери
S17/4 Контактный датчик-выключатель на правой передней двери
S17/5 Контактный датчик-выключатель на левой задней двери
S17/6 Контактный датчик-выключатель на правой задней двери
S17/18 Датчик контакта выключателя двери багажника
S18/6 Выключатель освещения багажного отделения
S21/1 Основная группа переключателей управления работой электростеклоподъемников
S21/1s1 Переключатель управления работой стеклоподъемника правой задней двери
S21/1s2 Переключатель управления работой электростеклоподъемника левой задней двери
S21/1s3 Переключатель управления работой электростеклоподъемника правой передней двери
S21/1s4 Переключатель управления работой стеклоподъемника левой передней двери
S21/2 Индивидуальный выключатель для управления функцией электростеклоподъемника правой передней двери
S21/3 Индивидуальный выключатель управления работой электростеклоподъемника задней левой двери
S21/4 Индивидуальный выключатель управления работой электростеклоподъемника правой задней двери
S25/5 Термочувствительный (105/115 °C) сенсорный выключатель для отключения 2 режимов скорости дополнительного вентилятора / сенсорный выключатель для аварийного отключения при перегреве
S40/4 Главный выключатель круиз-контроля/Speedtronic
Контакт переключателя S40/4×1 Speedtronic
S40/4s1 Переключатель повторного вызова (RES)
Переключатель замедления/настройки S40/4s2 (ACCEL/SET)
S40/4s3 Переключатель «Ускорение/Настройки» (DECEL/SET)
S40 / 4s4 Выключить состояние темпа (OFF)
S40/4s5 Рулевой контакт
Переключатель S40/4s6 Speedtronic
S40/4v1 Желтый светодиод для Speedtronic
S41 Датчик уровня охлаждающей жидкости
S42 Уровень омывающей жидкости с датчиком
S46/5 Шунтирующий (50%) микропереключатель
S50 Переключатель регулировки боковых зеркал
Вытяжка S62 с сенсорным выключателем (АТА)
Переключатель S62/8 ATA на центральной консоли
S68/1 Датчик-выключатель ремня безопасности водителя
S76 Группа переключателей блокировки дифференциала
S76/1 Переключатель АБС
S76/7 Выключатель блокировки межосевого дифференциала
S76/8 Выключатель блокировки дифференциала заднего моста
S76/9 Выключатель блокировки дифференциала переднего моста
S76/10 Переключатель режимов H/N/L
S78 Выключатель включения стеклоочистителя/омывателя заднего стекла
S78/1 Переключатель режима работы (непрерывный/интервальный) заднего стеклоочистителя
S89 Группа переключателей регулировки сиденья водителя
S89s1 Переключатель продольной регулировки сиденья водителя
S89s2 Переключатель регулировки высоты переднего сиденья водителя
S89s3 Переключатель регулировки высоты заднего края подушки сиденья водителя
S89s4 Переключатель регулировки высоты подголовника сиденья водителя
S89s5 Переключатель сброса сиденья водителя
S89s14 Переключатель для сохранения выбранных параметров в памяти
S90 Группа переключателей регулировки правого переднего сиденья
S90s1 Переключатель продольной регулировки сиденья переднего пассажира
S90s2 Переключатель регулировки высоты передней подушки сиденья переднего пассажира
S90s3 Переключатель регулировки высоты заднего края подушки сиденья переднего пассажира
S90s4 Переключатель регулировки высоты подголовника сиденья переднего пассажира
S90s5 Переключатель регулировки спинки сиденья переднего пассажира
S90s14 Переключатель для сохранения выбранных параметров в памяти
S91/3 Триггерный микропереключатель спинки сиденья водителя
S91/4 Триггерный микропереключатель подушки сиденья водителя
S92/3 Триггерный микропереключатель спинки сиденья переднего пассажира
S92/4 Микровыключатель разблокировки подушки сиденья переднего пассажира
S97/5 Датчик включения раздаточной коробки
S110 Левая панель переключателей на многофункциональном рулевом колесе
S110s1 Переключатель прокрутки вперед/назад
S110s3 Кнопка выбора системы
S110s5 Кнопка включения звукового сигнала
S111 Правая панель переключателей на многофункциональном рулевом колесе
S111s1 Кнопочный переключатель «+/-» для выбора функций и регулировки громкости
S111s3 Кнопка приема и отклонения вызова
Кнопка активации звукового сигнала S111s5
U1 Для дизельных моделей
U2 Для бензиновых моделей
U7 Для моделей кабриолет
U12 Для моделей с левосторонним управлением
U13 Для моделей с правым рулем
U21 Для обогрева сидений
U29 Для ААС
U30 для СТГ
U40 для ДХО
U41 Кроме ДРЛ/для угольных адсорберов
U52 Для двухкомпонентного радио
U54 Для тягово-сцепного устройства
U71 Для функции повышения комфорта (модели с электрическими стеклоподъемниками и люком в крыше)
U74 Для дизельных двигателей
U75 Для бензиновых двигателей
U140 Для портативного мобильного телефона (CTEL)
U142 Кроме моделей с откидным верхом
U160 Для ESP без адаптивного демпфирования (ADS)
U181 для АТА
U190 для системы автопилота (APS)
U233 Для обогрева заднего стекла
U236 Для заднего стеклоочистителя
U241 Для системы сигнализации заднего хода (BA)
U297 Для всех дизельных моделей, кроме OM628
U362 Для сервисных работ
U591 Не для крепления
Диоды V12 для освещения салона
V13 Дверной контактный диодный модуль внутреннего освещения
V13v3 Диод 3 подсветки вход/выход правой задней двери
V13v4 Диод 4 подсветки вход/выход левой задней двери
W3/1 Заземление в арке правого переднего колеса
W3/2 Заземление в арке на левом переднем колесе
W8/2 Заземление на двери багажника (колодка подключения)
W10 слово батареи
W10/7 масса (левый батарейный отсек)
W10/8 масса (правый аккумуляторный отсек)
W11/3 Заземление с левой стороны силового агрегата
W12 Заземление на центральной консоли
W22 Заземление на левой задней двери
W23 Заземление на правой задней двери
Масса модуля управления W26 SRS
W29/1 Заземление на левой передней стойке
W29/2 Заземление на правой передней стойке
W29/5 Заземление на левой задней стойке
W29/6 Заземление на правой задней стойке
W29/7 Заземление на рулевой колонке
W30 Каркасный грунт
W43 Заземление на задней перегородке моторного отсека
X4/18 1-контактный разъем 15R шлейфа
X4/19 1-контактный разъем 15Z контурного провода
Х4/30 Блок подключения (контур 30 в кабеле двигателя)
X5 Разъем шнура питания задней двери
Блок разъемов X6 2-контактный (шлейф 58 проводов)
Разъем X8/3 провода заднего стеклоочистителя
Х8/13 разъем ИК-приемника (дверь водителя)
X11/4 Диагностический разъем (DLC) для считывания кодов неисправностей
Х11/29 Разъем для проверки предохранителей
X12/3 3-контактная клеммная колодка (проводные цепи 30, 15, 61)
X12/5 Блок подключения (цепи 30, 15, 61), активация
X15 Контакт охлаждающего вентилятора / термочувствительный (100 °C) сенсорный выключатель
Х18/2 Промежуточное соединение проводки задних фонарей
Х18/7 Разъем для стыковки жгутов проводов двигателей и салона
Х18/12 Разъем подсветки номерного знака
Разъем Х18/20 ДХО
Х18/25 Разъем заднего противотуманного фонаря
Х20/10 Муфта стояночного тормоза
Х22/22 Разъем датчика выходной скорости коробки передач
Разъем Х24/3 HCS
Разъем Х24/5 APS/HLS
Х24/6 Соединение задних салонных фонарей на главном жгуте проводов
Разъем X24/9 APS/радио (Япония)
X26/22 Центральная консоль/полурама (FFS), разъем для электропроводки вспомогательных тормозных систем
X26/26 Связаться с БА
X28/12 Соединение модуля подушки безопасности переднего пассажира
Х30/4 Разъем распределения напряжения правый (CAN)
Разъем консоли распределения напряжения X30/6 (CAN)
X30/7 Разъем распределения напряжения (CAN)
X31 Патрон для ламп внутреннего освещения/направленных ламп
Х33/11 Разъем круиз-контроля/стоп-сигнала
X35/3 Точка разделения левой задней двери
X35/4 Точка разделения на правой задней двери
X35/6 Точка разделения на консоли/монтажном блоке
Х35/41 Место разъединения двери водителя
X35/42 Точка разделения на правой передней двери
X35/63 Монтажный блок модуля управления/точка разветвления двигателя
Разъем Х39/39 CTEL
Разъем X43 ATA/CL
Разъем X43/4 CL
Х47/1 Магистральный кабель/разъем АБС
X52/3 Разъем левого указателя поворота
X52/4 Разъем правого указателя поворота
Х53/2 Разъем электропроводки контура 15 в системе К/В
X54/1 Разъем жгута проводов регулировки сиденья
X54/9 2-контактный разъем питания обогрева сидений
X55/3 Блок контактов сиденья водителя
X55/4 Блок контактов перед сиденьем пассажира
X55/15 Разъем проводки сиденья водителя
X55/16 Разъем проводки сиденья переднего пассажира
X58 13-контактный разъем для соединительного провода
Х58/1 Салонная розетка
Микропереключатель Х58с2 ВА
X59/5 4-контактный шунтирующий разъем
X62/18 2-контактный разъем электропроводки блокировки межосевого дифференциала переднего моста, индикатор работы
Х62/31 Разъем провода блокировки дифференциала
X63/4 Адаптер шины данных CAN 2-контактный разъем
X64/7 2-контактный разъем дополнительного вентилятора
Х84/3 Разъем выпрямителя правой передней двери
X84/3 Контакт выпрямителя левой передней двери
Х88/13 Контакт датчика износа тормозных колодок правого колеса
Х88/14 Контакт датчика износа тормозных колодок левого колеса
X92/3 22-контактный разъем корпуса
Разъем проводки X141 регулировки боковых зеркал
Х141/1 Соединительный разъем регулировки зеркала заднего вида на правой передней двери
Y3/6 Электрогидравлический модуль (клапанный блок) АТ
Y3/6b1 Датчик температуры ATF
Y3/6n2 датчик скорости 2
Y3/6n3 датчик скорости 3
Y3/6s1 Выключатель блокировки стартера
Y3/6y1 Клапан регулирования давления с магнитным регулированием
Y3/6y2 Электромагнитный переключатель клапана управления давлением
Y3/6y3 Соединение электромагнитного клапана 1-2/4-5
Y3/6y4 Электромагнитный клапан сцепления 3-4
Y3/6y5 Электромагнитный клапан сцепления 2-3
Y3/6y6 Электромагнитный клапан PWM заблокирован гидротрансформатором
Y16 Перепускной электромагнитный клапан
Регулирующий клапан Y58/1 для угольных адсорберов
Y66/1 Клапан блокировки заднего хода/стоянки (R/P)
Y68 Электронный клапан блокировки межосевого дифференциала
Y68/1 Электромагнитный клапан блокировки межосевого дифференциала заднего моста
Z3/22 Автоматический выключатель с защитой (F1f9) 15
Z3/29 Подключение защищенной цепи 15
Z3/40 Сплит-переключатель защищен (F1f15) цепь 15R
Z7/35 Раздельная схема включения 87M1e
Z7/36 Разъемная коммутационная схема 87M2e
Z4/1 Соединение защищенной цепи 30, функция комфорта и заднее освещение салона
Z4/3 Раздельная схема переключения 30
Схема Z4/9 с раздельным соединением 30 (США)
Z4/21 Разъем цепи 30, выключатель зажигания
Диагностический разъем Z6/30 ME
Разъем Z7/1 для контура 30 (разъем под пайку в комплекте)
Z7/30 Подключение незащищенной цепи 30
Z7/35 Раздельная схема включения 87M1e
Z7/36 Разъемная коммутационная схема 87M2e
Z20/35 CAN-шина, вывод на дисплей
Z30/1 Разъем для левого указателя поворота
Z30/2 Разъем для правого указателя поворота
Z30/7 Разъем левой противотуманной фары
Z30/8 Разъем правой противотуманной фары
Z50/* Раздельное звено *
Z51/7 Соединение шины CAN 1 (высокий уровень)
Z51/8 Соединение шины CAN 1 (низкий уровень)
Z51/9 Соединение шины CAN 2 (высокий уровень)
Z51/10 CAN-шина, соединение 2 (низкий уровень)
Точка пайки экрана шины CAN Z73/6
Z81/6 Клемма с разъемной втулкой 58d
Разъем провода нагревателя лямбда-зонда Z85
Z96 Соединительный штуцер для охлаждающей/моющей жидкости
Разъем Z99/9 Клемма 87 (проводка ESP)
Z105 Клемма аккумулятора
