Мерседес-Бенц / Мерседес-Бенц
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Mercedes-Benz GLC-Class (X253, C253) (GLC 200, 220d, 250, 250d, 300, 350, 350d, 43 и 63 AMG) (2015 г., 2016, 2017), 2018, 2019).
Содержание
- Проверка и замена предохранителей
- Блок предохранителей на приборной панели
- Блок предохранителей в пространстве для ног переднего пассажира
- Внутренний блок предварительного предохранителя
- Блок предохранителей в моторном отсеке
- Блок предохранителей в моторном отсеке
- Блок предохранителей в багажном отделении
Проверка и замена предохранителей
Предохранители в вашем автомобиле служат для отключения неисправных цепей. Если предохранитель перегорает, все компоненты схемы и их функции перестают функционировать. Если предохранитель перегорел, внутренний элемент расплавится. Перегоревшие предохранители должны быть заменены предохранителями того же номинала, идентифицируемыми по цвету и классификации. Номиналы предохранителей указаны в таблице размещения предохранителей (находится на блоке предохранителей в багажном отделении).
Если вновь установленный предохранитель также перегорает, причину необходимо проверить и устранить в специализированной мастерской с квалифицированным персоналом, например, в официальной мастерской Mercedes-Benz.
- Перед заменой предохранителя зафиксируйте автомобиль от откатывания и отключите все потребители электроэнергии.
- Всегда отключайте аккумуляторную батарею перед обслуживанием сильноточных предохранителей.
- Всегда заменяйте неисправные предохранители указанными новыми предохранителями с правильной силой тока. Если вы вмешаетесь или закоротите неисправный предохранитель, или если вы замените его предохранителем с большей силой тока, электрические кабели могут быть перегружены. Это может привести к пожару. Существует риск несчастных случаев и травм.
- Используйте только те предохранители, которые одобрены для автомобилей Mercedes-Benz и имеют правильный номинал предохранителей для этой системы. Используйте только предохранители, обозначенные буквой «S». В противном случае компоненты или системы могут быть повреждены.

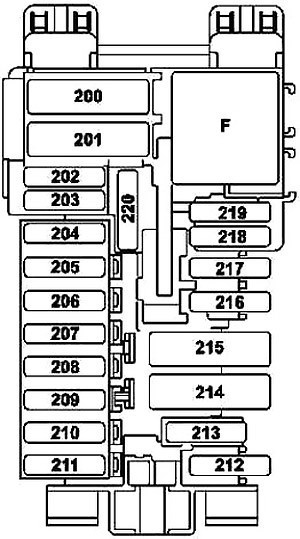

Блок предохранителей на приборной панели
Блок предохранителей расположен на приборной панели со стороны водителя.
- откройте дверь водителя.
- открытие: слегка потяните крышку (1) снизу в направлении, указанном стрелкой (3).
- Откиньте крышку (1) наружу в направлении стрелки (2).
- Чтобы закрыть: Сложите крышку (1) до щелчка.
| № | Плавленый компонент | И |
|---|---|---|
| 200 | Передний блок управления SAM | 50 |
| 201 | Передний блок управления SAM | 40 |
| 202 | Сирена сигнализации | 5 |
| 203 | Действительно для коробки передач 716: Блок управления электрической блокировки рулевого колеса. | 20 |
| 204 | Диагностический контакт | 5 |
| 205 | Блок управления электронным замком зажигания | 7,5 |
| 206 | Аналоговые часы | 5 |
| 207 | Блок климат-контроля | 15 |
| 208 | Приборная доска | 7,5 |
| 209 | Блок климат-контроля | 5 |
| блок управления верхней панели управления | ||
| 210 | Блок управления модуля трубки рулевой колонки | 10 |
| 211 | Бронировать | 25 |
| 212 | Бронировать | 5 |
| 213 | Блок управления электронной системой стабилизации | 5 |
| 214 | Бронировать | тридцать |
| 215 | Бронировать | — |
| 216 | Лампа в бардачке | 7,5 |
| 217 | Версия для Японии: специальный контроллер для системы связи ближнего действия | 5 |
| 218 | Блок управления системой вторичной защиты | 7,5 |
| 219 | Блок управления системой взвешивания (WSS) | 5 |
| 220 | Бронировать | — |
| Реле | ||
| Ф | Цепь реле 15Р |

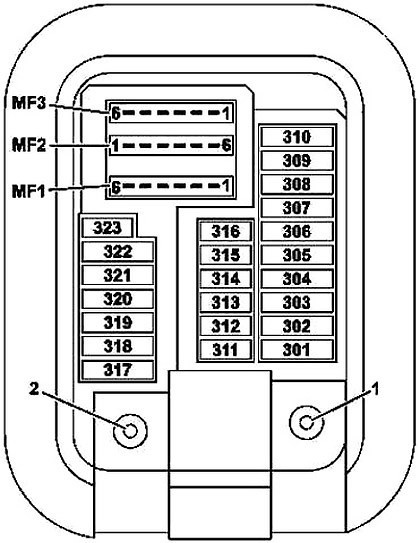

Блок предохранителей в пространстве для ног переднего пассажира
- откройте дверь переднего пассажира.
- открытие: Откиньте крышку (1) назад и снимите ее.
- Чтобы закрыть: нажмите на крышку (1) сзади.
- Откиньте крышку (1) вперед до фиксации.
| № | Плавленый компонент | И |
|---|---|---|
| 301 | Гибрид: пирофузор через устройство отключения высокого напряжения | 5 |
| 302 | Блок управления передней правой дверью | 30 |
| 303 | Блок управления левой задней двери | 30 |
| 304 | Действительно для коробки передач 722: Интеллектуальный сервомодуль для DIRECT SELECT (A80) | 20 |
| 305 | Блок управления сиденьем водителя | 30 |
| Блок управления подогревом сиденья водителя | ||
| Блок управления подогревом сидений | ||
| 306 | Блок управления переднего пассажирского сиденья | 30 |
| Блок управления подогревом сиденья переднего пассажира | ||
| Блок управления подогревом сидений | ||
| 307 | Бронировать | — |
| 308 | Американская версия: Электрический контакт управления тормозом | 30 |
| 309 | Блок управления системой экстренного вызова | 10 |
| Блок управления ГЕРМЕС | 5 | |
| Коммуникационный модуль для телематических сервисов | ||
| 310 | Бронировать | — |
| 311 | Электронный контроллер вентилятора | 10 |
| 312 | Блок управления потолочной панелью управления | 10 |
| 313 | Гибрид: блок управления преобразователем постоянного тока в постоянный | 10 |
| 314 | Бронировать | — |
| 315 | Блок управления коробкой передач | 5 |
| Действительно для дизельного двигателя: Блок управления CDI | ||
| Относится к бензиновому двигателю: блок управления ME-SFI | ||
| 316 | Блок управления системой вторичной защиты | 7,5 |
| 317 | Блок управления панорамным сдвижным люком | 30 |
| Модуль управления сдвижной крышей | ||
| 318 | Стационарный блок управления теплом | 20 |
| 319 | Гибрид: высоковольтный нагреватель PTC | 5 |
| 320 | Блок управления AIR BODY CONTROL | 15 |
| 321 | Версия для Японии: специальный контроллер для системы связи ближнего действия | 5 |
| 322 | Головное устройство | 20 |
| 323 | Блок управления системой парковки | 5 |
| МФ1/1 | Звук/дисплей COMAND | 7,5 |
| Звук двигателя вентилятора | ||
| МФ1/2 | Многофункциональная стереокамера | 7,5 |
| Монохромная многофункциональная камера | ||
| МФ1/3 | Датчик дождя/света с дополнительными функциями | 7,5 |
| Блок управления потолочной панелью управления | ||
| МФ1/4 | Блок управления сиденьем водителя | 7,5 |
| Блок управления подогревом сиденья водителя | ||
| Блок управления подогревом сидений | ||
| МФ1/5 | Блок управления переднего пассажирского сиденья | 7,5 |
| Блок управления подогревом сиденья переднего пассажира | ||
| Блок управления подогревом сидений | ||
| МФ1/6 | Блок управления модуля трубки рулевой колонки | 7,5 |
| МФ2/1 | Реверсивный передний левый аварийный съемник | 5 |
| МФ2/2 | Панель управления аудио / COMAND | 5 |
| Тачпад | ||
| МФ2/3 | Реверсивный аварийный натяжитель натяжителя переднего правого колеса | 5 |
| МФ2/4 | Проекционный дисплей | 5 |
| МФ2/5 | Мультимедийная соединительная коробка | 5 |
| МФ2/6 | Гибрид: электрический компрессор хладагента | 5 |
| МФ3/1 | Линия обратной связи, зажим 30g, передний блок управления SAM | 5 |
| МФ3/2 | Блок управления радарными датчиками | 5 |
| МФ3/3 | Бронировать | — |
| МФ3/4 | Группа кнопок на панели приборов со стороны водителя | 5 |
| МФ3/5 | Блок управления задним кондиционером | 5 |
| МФ3/6 | Блок управления датчиком давления в шинах |

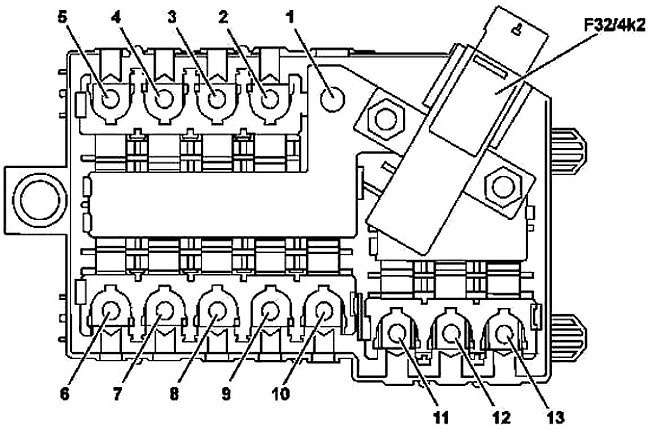

Внутренний блок предварительного предохранителя
| № | Плавленый компонент | И |
|---|---|---|
| 1 | Блок предохранителей в моторном отсеке | — |
| 2 | Гибрид: дополнительное реле аккумулятора для функции ECO start/stop | 150 |
| 3 | Управление вентилятором | 40 |
| 4 | Бронировать | — |
| 5 | Действительно для дизельного двигателя: Усилитель отопителя PTC | 150 |
| 6 | Блок предохранителей в правой передней стойке | 80 |
| 7 | Задний модуль предохранителей и реле | 150 |
| 8 | Бронировать | — |
| 9 | Бронировать | — |
| 10 | Действительно для коробки передач 725 (кроме GLC 350 e 4Matic): полностью интегрированный блок управления коробкой передач | 60 |
| GLC 350 e 4Matic: полностью интегрированный блок управления коробкой передач | одна сотня | |
| 11 | Бронировать | — |
| 12 | Задний модуль предохранителей и реле | 40 |
| 13 | Блок предохранителей в правой передней стойке | 50 |
| Ф32/4к2 | Реле отключения тока покоя |
Объявления

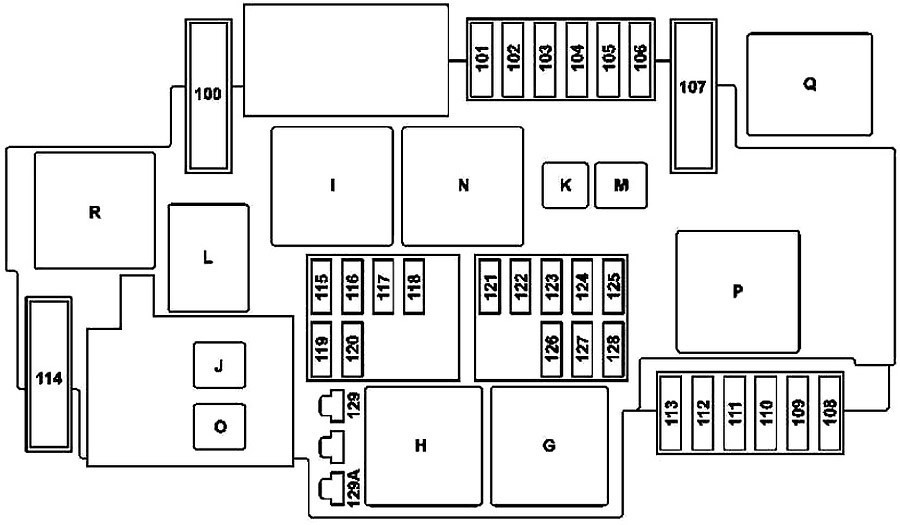

Блок предохранителей в моторном отсеке
- откройте капот.

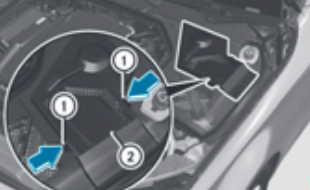

- открытие: Сожмите язычки (1) на крышке вместе.
- Снимите крышку блока предохранителей (2) движением вверх.
- Используйте сухую ткань для удаления влаги из блока предохранителей.

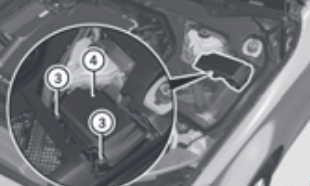

- Ослабьте винты (3), откройте крышку блока предохранителей (4) и снимите ее.
- Чтобы закрыть: проверьте правильность посадки уплотнения в крышке (4).
- Вставьте крышку (4) в кронштейн на задней стороне блока предохранителей.
- откройте крышку (4) блока предохранителей и затяните винты (3).
| № | Плавленый компонент | И |
|---|---|---|
| 100 | Гибрид: вакуумный насос | 40 |
| 101 | Соединение, цепь 87/2 | 15 |
| 102 | Соединение, цепь 87/1 | 20 |
| 103 | Соединение, цепь 87/4 | 15 |
| 104 | Соединение, цепь 87/3 | 15 |
| 105 | Действительно для коробки передач 722.9 (кроме 722.930): Блок управления вспомогательным масляным насосом для масла АКПП | 15 |
| 106 | Бронировать | — |
| 107 | Действительно с двигателем 274.9: Электрический насос охлаждающей жидкости | 60 |
| 108 | Статическая светодиодная фара: передний правый фонарь в сборе | 20 |
| Высокоэффективный светодиодный налобный фонарь с динамическим светодиодом: | ||
| Передний левый фонарь | ||
| Передний правый фонарь в сборе | ||
| 109 | Мотор стеклоочистителя | 30 |
| 110 | Статическая светодиодная фара: передний левый фонарь | 20 |
| Высокоэффективный светодиодный налобный фонарь с динамическим светодиодом: | ||
| Передний левый фонарь | ||
| Передний правый фонарь в сборе | ||
| 111 | Начиная | 30 |
| 112 | Гибрид: датчик педали акселератора | 15 |
| 113 | Бронировать | — |
| 114 | Компрессор AIR BODY CONTROL | 40 |
| 115 | Левый рог и правый рог | 15 |
| 116 | Бронировать | — |
| 117 | Бронировать | — |
| 118 | Гибрид: блок управления электронной системой стабилизации | 5 |
| 119 | Цепь 87 Звено С2 | 15 |
| 120 | Звено цепи 87 C1 | 5 |
| 121 | Блок управления электронной системой стабилизации | 5 |
| 122 | Реле КПК | 5 |
| 123 | Бронировать | — |
| 124 | Бронировать | — |
| 125 | Передний блок управления SAM | 5 |
| 126 | Блок управления коробкой передач | 5 |
| Действительно для дизельного двигателя: Блок управления CDI | ||
| Относится к бензиновому двигателю: блок управления ME-SFI | ||
| 127 | Гибрид: ограничитель падения напряжения | 5 |
| 128 | Левый передний фонарь и выключатель наружного освещения | 5 |
| 129 | Гибрид: Реле цепи стартера 50 | 30 |
| 129А | Гибрид: Реле цепи стартера 50 | 30 |
| Реле | ||
| грамм | Реле цепи 15 в моторном отсеке | |
| ЧАС | Реле цепи стартера 50 | |
| я | Гибрид: реле вакуумного насоса (+) | |
| Дж | Реле КПК | |
| К | Действительно для коробки передач 722.9 (кроме 722.930): Реле масляного насоса | |
| Л | Реле звукового сигнала | |
| М | Реле обогревателя парковочного положения дворников | |
| Н | Цепь реле 87М | |
| О | Гибрид: Реле цепи стартера 15 | |
| п | Действительно с двигателем 274.9: Реле насоса охлаждающей жидкости | |
| Вопрос | Гибрид: реле вакуумного насоса (-) | |
| р | Реле КОНТРОЛЯ ВОЗДУХА КУЗОВА |

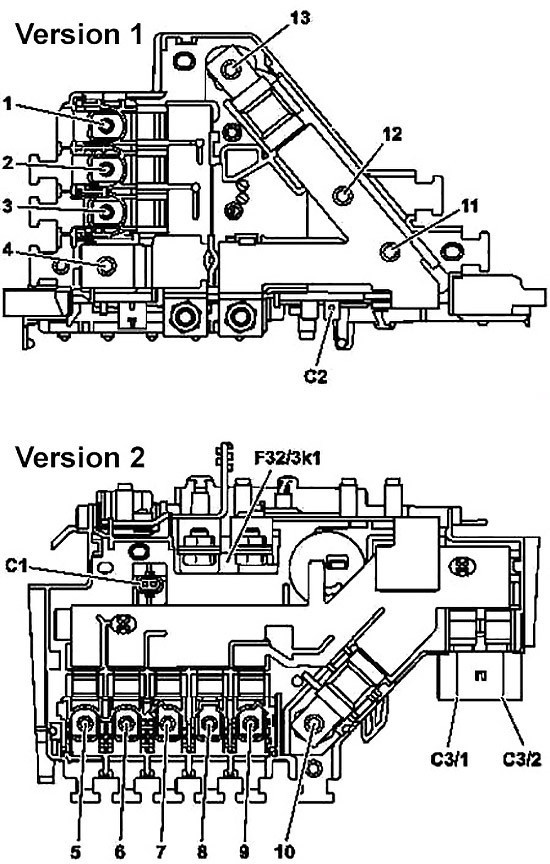

Блок предохранителей в моторном отсеке
| № | Плавленый компонент | И |
|---|---|---|
| 1 | Бронировать | — |
| 2 | Действительно для дизельного двигателя: выходной каскад свечи накаливания | 100 |
| 3 | Модуль предохранителей и реле двигателя | 60 |
| 4 | Подключить аккумулятор к бортовой сети | — |
| 5 | Модуль предохранителей и реле двигателя | 150 |
| 6 | Левый модуль предохранителей и реле | 125 |
| 7 | Двигатель вентилятора (600 Вт / 850 Вт) | 80 |
| 8 | Блок управления усилителем руля | 125 |
| 9 | Двигатель вентилятора (1000 Вт) | 150 |
| 10 | Шкаф безопасности в купе | 200 |
| 11 | Бронировать | — |
| 12 | Гибрид: блок управления силовой электроникой | — |
| С двигателем 651.9 и исполнением для США: Блок управления каталитическим отопителем | ||
| 13 | Генератор | 400 |
| С1 | Гибрид: реле отключения | — |
| С2 | Гибрид: Круг 31 | — |
| С3/1 | Блок управления электронной системой стабилизации | 40 |
| С3/2 | Блок управления электронной системой стабилизации | 60 |
| Ф32/3к1 | Реле отключения |

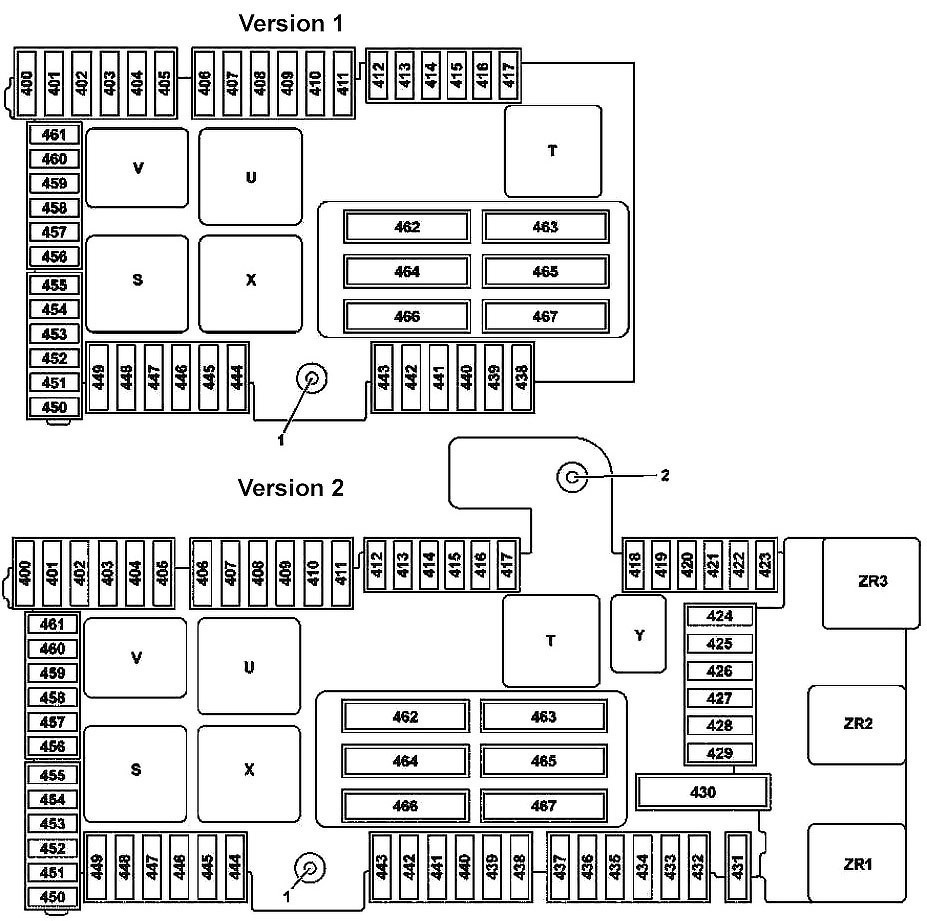

Блок предохранителей в багажном отделении
Он расположен под полом грузового отделения с правой стороны автомобиля, если смотреть по ходу движения.
Схема предохранителей размещена в углублении сбоку блока предохранителей. Соответствующий класс и тип предохранителя можно найти в таблице распределения предохранителей.
- откройте заднюю дверь.
- Поднимите пол грузового отсека.
- открыть: откройте верхнюю крышку и откройте ее (1) вниз в направлении стрелки.
- Чтобы закрыть: поверните крышку (1) в направлении, противоположном стрелке, и застегните липучку.
- Убедитесь, что крышка находится в углублении.
| № | Плавленый компонент | И |
|---|---|---|
| 400 | BlueTEC: блок управления AdBlue | 25 |
| 401 | BlueTEC: блок управления AdBlue | 15 |
| 402 | BlueTEC: блок управления AdBlue | 20 |
| 403 | Действительно до 30.11.2015: Переключатель частичной электрической регулировки сиденья переднего пассажира | 30 |
| Действительно с 12.01.2015: Выключатель частичной электрорегулировки сиденья переднего пассажира | 25 | |
| 404 | Действительно до 30.11.2015: Переключатель частично электрической регулировки сиденья водителя. | 30 |
| Действительно с 12.01.2015: Переключатель частично электрической регулировки сиденья водителя. | 25 | |
| 405 | Бронировать | — |
| 406 | Блок управления передней левой двери | 30 |
| 407 | Бронировать | — |
| 408 | Блок управления задней правой дверью | 30 |
| 409 | Бронировать | — |
| 410 | Приемник радиоуправления стационарным отопителем | 5 |
| Антенный переключатель для телефона и стационарного обогревателя | ||
| 411 | Реверсивный передний левый аварийный съемник | 30 |
| 412 | Гибрид: блок управления системой управления батареями | 7,5 |
| 413 | Блок управления крышкой багажника | 5 |
| 414 | Блок тюнера | 5 |
| 415 | Блок управления крышкой камеры | 5 |
| Генератор распылителей духов | ||
| 416 | Антенный усилитель / компенсатор сети мобильной связи | 7,5 |
| Контактная пластина мобильного телефона | ||
| 417 | блок управления камерой 360 | 5 |
| Камера заднего вида | ||
| 418 | Блок управления обогревом заднего сиденья | 5 |
| Блок управления АИРСКАРФ | ||
| 419 | Блок управления поясничной регулировки сиденья переднего пассажира | 5 |
| 420 | Блок управления регулировкой поясничной опоры сиденья водителя | 5 |
| 421 | Бронировать | — |
| 422 | Бронировать | — |
| 423 | Блок управления усилителем звуковой системы | 5 |
| 424 | Блок управления AIR BODY CONTROL Plus | 15 |
| Действительно для двигателя 276: Блок управления звуком двигателя | ||
| 425 | Бронировать | — |
| 426 | Бронировать | — |
| 427 | Бронировать | — |
| 428 | Бронировать | — |
| 429 | Бронировать | — |
| 430 | Бронировать | — |
| 431 | Многофункциональный блок управления для спецтехники | 25 |
| 432 | Многофункциональный блок управления для спецтехники | 25 |
| 433 | Блок управления для обнаружения прицепа | 20 |
| 434 | Блок управления для обнаружения прицепа | 30 |
| 435 | Блок управления для обнаружения прицепа | 25 |
| 436 | Блок управления для обнаружения прицепа | 15 |
| 437 | Блок управления для обнаружения прицепа | 25 |
| 438 | Блок управления преобразователем переменного/постоянного тока | 30 |
| 439 | Бронировать | — |
| 440 | Блок управления обогревом заднего сиденья | 30 |
| Блок управления АИРСКАРФ | ||
| 441 | Блок управления АИРСКАРФ | 30 |
| 442 | Блок управления топливной системой | 25 |
| 443 | Реверсивный аварийный натяжитель натяжителя переднего правого колеса | 30 |
| 444 | Электрический разъем планшетного ПК | 15 |
| 445 | Выход в багажник | 15 |
| 446 | Передний прикуриватель с подсветкой пепельницы | 15 |
| Розетка в машине | ||
| 447 | Розетка на центральной консоли сзади справа 12В | 15 |
| 448 | Действительно для коробки передач 722, 725: Парковка конденсатора | 10 |
| 449 | Относится к двигателю 626: Элемент топливного фильтра со встроенным нагревателем | 5 |
| Гибрид: звуковой генератор | ||
| 450 | Задний блок управления SAM | 5 |
| 451 | Блок управления топливной системой | 5 |
| BlueTEC: блок управления AdBlue | ||
| 452 | Встроенный радарный датчик для внешнего правого заднего бампера | 5 |
| Встроенный радарный датчик за левым бампером | ||
| Центральный радарный датчик за бампером | ||
| Радар-датчик в наружном правом заднем бампере | ||
| Радарный датчик внешней левой части заднего бампера | ||
| 453 | Радарный датчик перед левым бампером | 5 |
| Радарный датчик перед правым бампером | ||
| Блок управления COLLISION PREVENTION ASSIST | ||
| 454 | Действительно для коробки передач 722: полностью интегрированное управление коробкой передач | 7,5 |
| BlueTEC: блок управления AdBlue | 5 | |
| 455 | Блок управления преобразователем переменного/постоянного тока | 5 |
| 456 | Передний радарный датчик дальнего действия | 5 |
| Электрический блок управления ДИСТРОНИК | ||
| 457 | Гибридный: | 5 |
| Блок управления для силовой электроники | ||
| Блок управления DC/DC преобразователем | ||
| Блок управления для силовой электроники | ||
| 458 | Модуль заднего переключателя | 5 |
| 459 | Гибрид: зарядное устройство | 5 |
| 460 | Блок управления KEYLESS-GO | 10 |
| 461 | Антенный усилитель FM 1, AM, CL [ZV] и KEYLESS-GO | 5 |
| 462 | Блок управления усилителем звуковой системы | 40 |
| 463 | Обогрев заднего стекла через конденсатор шумоподавления заднего стекла30 | |
| 464 | Блок управления крышкой багажника | 40 |
| Блок управления подъемной заслонкой | ||
| 465 | Задний блок управления SAM | 40 |
| 466 | Задний блок управления SAM | 40 |
| 467 | Относится к двигателю 626: Элемент топливного фильтра со встроенным нагревателем | 40 |
| Реле | ||
| С | Цепь реле 15 салона автомобиля | |
| Т | Реле обогревателя заднего стекла | |
| U | подстаканник для 2-х рядов сидений и розетка реле | |
| В | BlueTEC: реле AdBlue | |
| Икс | Реле холодильника и розетки на 1 ряд сидений/багажник | |
| Д | Резервное реле | |
| ZR1 | Действительно для двигателя 626: Реле нагревателя топливного фильтра. | |
| ZR2 | Резервное реле | |
| ZR3 | Резервное реле |
