Компактный люксовый внедорожник Mercedes-Benz GLK-Class (X204) выпускался с 2009 по 2015 год. В этой статье вы найдете схемы блоков предохранителей автомобилей Mercedes-Benz GLK200, GLK220, GLK250, GLK280, GLK320, GLK350 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годов, получить информацию о местоположении автомобиля и узнать о назначении каждого предохранителя (расположение предохранителя) и реле.
Содержание
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке (слева).
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Функция безопасности | ампер |
|---|---|---|
| 1 | Электронный блок управления программой стабилизации (N30/4) | 25 |
| 2 | Блок управления передней левой двери (N69/1) | 30 |
| 3 | Блок управления передней правой дверью (N69/2) | 30 |
| 4 | Для двигателя 271.272 до 31.08.08: • Блок управления топливным насосом (N118) Действительно для двигателя 156 до 31.08.08: • Блок управления левым топливным насосом (N118/3) • Блок управления правым топливным насосом (N118/4) |
7,5 |
| 4 | Действительно для дизельных двигателей с 1.9.08: • Датчик запотевания топливного фильтра с нагревательным элементом (B76/1) |
20 |
| 5 | Комбинация приборов (A1) Действительно с 1.6.10 • Выключатель наружного освещения (S1) |
7,5 |
| 6 | Действительно для дизельного двигателя: • Блок управления ME-SFI [ME] (N3/10). Для бензинового двигателя: • Блок управления CDI (N3/9) |
10 |
| 7 | Предохранитель через клемму 50 реле, стартер (N10/1кМ): • Стартер (М1) |
20 |
| 8 | Блок управления дополнительной системой безопасности (N2/10) | 7,5 |
| 9 | Розетка для перчаточного ящика (X58/31) | 15 |
| 10 | Электродвигатель стеклоочистителя (M6/1) | 30 |
| 11 | Действительно для кода (523) Radio It / IB Audio 20 или кода (510) Audio 20 с CD-чейнджером или кода (525) Radio MB Audio 50 APS или кода (511) Audio 50 APS с DVD-чейнджером или кода (527) COMAND APS с одним DVD-приводом (с навигацией) или код (512) COMAND APS с DVD-чейнджером или с 1.6.09 с кодом (528) COMAND с DVD-чейнджером: • Звук/экран COMAND (A40/8) • Панель управления Audio/COMAND (A40/9) |
7,5 |
| 12 | Блок управления и управления автоматической системой кондиционирования воздуха (N22/7) Действительно для кода (220) PARKTRONIC или кода (483) Пакета ADVANCED AGILITY или кода (540) Солнцезащитной шторки или кода (873) Подогрева левого и правого передних сидений или кода (B03) Функция ECO start/stop или кода (430) Внедорожный пакет: • Блок управления верхней панели управления (N72/1) |
7,5 |
| 13 | Блок управления модуля рулевой колонки (N80) | 7,5 |
| 14 | Блок управления электронной системой стабилизации (N30/4) | 7,5 |
| 15 | Блок управления дополнительной системой безопасности (N2/10) | 7,5 |
| 16 | Действительно для кода (386). Мобильный телефон: • Электрический разъем для мобильного телефона (X39 / 37). Относится к коробке передач 722: • Блок управления электронным модулем рычага селектора (N15/5). Действительно для кода (B03) Реле резерва функции пуска/останова ECO (N10 / 1kQ): • Электрический трансмиссионный масляный насос (M42) |
5 |
| 17 | Действительно для кода (413) Панорамная стеклянная крыша со сдвижным люком: • Блок управления панорамным люком (A98) Действительно для модели 204.0/2 с кодом (414) Стеклянный люк с электрическое управление: • Блок управления верхней панели управления (N70) |
30 |
| 18 | Действует до 30.11.09: • Выключатель наружного освещения (S1) |
7,5 |
| 19 | Блок управления электроблокировкой руля (N26/5) Блок управления электронным замком зажигания (N73) |
20 |
| 20 | Электронный блок управления программой стабилизации (N30/4) | 40 |
| 21 | Выключатель стоп-сигналов (S9/1) Выключатель освещение перчаточного ящика (S17/9) Действительно для кода (U18) Автоматическое распознавание детского сиденья (ACSR): • Сиденье переднего пассажира и ACSR (B48) Действительно без кода (494) Версия для США и без кода (U18) Автоматическое распознавание детского сиденья (ACSR [AKSE]): • Распознавание занятого сиденья переднего пассажира (B41/1) |
7,5 |
| 22 | Двигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным управлением (M4/7) Действительно для двигателя 271: • Клеммный разъем 87M2e (Z7/36) Действительно для двигателя 272, код (494) версии для США: • Клеммный разъем 87M2e (Z7/36) Действительно для двигателя 272 без кода (494) американской версии: • Клапан управления продувкой (Y58/1) Действительно для двигателя 642: • Блок управления CDI (N3/9) • Нагревательный элемент воздухопровода (R39/1) Действительно для двигателя 646: • Блок управления CDI (N3/9) • Соединительная клемма 87 (Z7/5) |
15 |
| 23 | Действительно для дизельного двигателя: • Задний блок управления SAM с модулем предохранителей и реле (N10/2) • Блок управления CDI (N3/9) • Соединительная клемма 87 (Z7/5) Действительно для двигателя 271: • Рычажная цепь M1e 87 (Z7/35) Действительно для двигателя 272: • Подключение цепи M1i 87 (Z7/38) |
20 |
| 24 | Действительно для двигателя 272: • Соединение M1e цепи 87 (Z7/35). Действительно для дизельного двигателя: • Разъем клеммы 87 (Z7/5). Действительно для двигателя 646: • Блок управления CDI (N3/9) |
15 |
| 25 | Действительно для двигателей 271, 272: • Блок управления ME-SFI [ME] (N3/10). Действительно для дизельного двигателя: • Кислородный датчик перед каталитическим нейтрализатором (G3/2) |
15 |
| 26 | Действительно для кода (510) Audio 20 с CD-чейнджером или кода (523) MB Audio 20 радио: • Радио (A2) Действительно для кода (525) радиоприемника MB Audio 50 APS или кода (511) Audio 50 APS, включая DVD-чейнджер: • Радио с системой автопилота (A2/56) Действительно для кода (527) COMAND APS с одним DVD-приводом (с навигацией) или кода (512) COMAND APS с DVD-чейнджером или с 1.6.09 с кодом (528) COMAND с DVD-чейнджером • Блок управления COMAND (A40/3) |
20 |
| 27 | Блок управления электроблокировкой руля (N26/5) Блок управления электронным замком зажигания (N73) Действительно для дизельного двигателя: • Блок управления CDI (N3/9) Относится к бензиновому двигателю: • Блок управления ME-SFI [ME] (N3/10) |
7,5 |
| 28 | Комбинация приборов (А1) | 7,5 |
| 29 | Действительно для кода (614) Биксеноновая фара или код (618) Биксеноновая фара или код (615) Биксеноновая фара или код (616) Биксеноновая фара со встроенным асимметричным поворотным светом или код (621) Интеллектуальная система освещения (левый руль) или код (622) Интеллектуальная система освещения (правый руль): • Блок переднего правого фонаря (E2) Действительно без кода (614) Биксеноновая лампа без кода (618) Биксеноновая лампа без кода (615) Биксеноновая лампа без кода (616) Биксеноновая лампа со встроенным асимметричным освещением поворотов и без кода (621) Интеллектуальная система освещения (левостороннее управление) и без кода (622) Интеллектуальная система освещения (правостороннее управление): • Блок переднего правого фонаря (E2) |
10 |
| 30 | Действительно для кода (614) Биксеноновая фара или код (618) Биксеноновая фара или код (615) Биксеноновая фара или код (616) Биксеноновая фара со встроенным асимметричным поворотным светом или код (621) Интеллектуальная система освещения (левый руль) или код (622) Интеллектуальная система освещения (правый руль): • Передний левый фонарь (E1) Действительно без кода (614) Биксеноновая лампа без кода (618) Биксеноновая лампа без кода (615) Биксеноновая лампа без кода (616) Биксеноновая лампа со встроенным асимметричным освещением поворотов и без кода (621) Интеллектуальная система освещения (левостороннее управление) и без кода (622) Интеллектуальная система освещения (правостороннее управление): • Передний левый фонарь (E1) Действительно для двигателя 642: • Электрический разъем для внутреннего жгута проводов и жгута проводов двигателя (X26) |
10 |
| 31А | Подключен через реле звукового сигнала (N10/1 кОм): • Левый рожок для фанфар (H2) • Правый рожок фанфары (H2/1) |
15 |
| 31Б | Подключен через реле звукового сигнала (N10/1 кОм): • Левый рожок для фанфар (H2) • Правый рожок фанфары (H2/1) |
15 |
| 32 | Действительно для двигателя 272: Подключено через реле впрыска вторичного воздуха (N10/1 кП): • Электрический воздушный насос (M33) |
40 |
| 32 | Действительно для двигателя 272: Подключено через реле впрыска вторичного воздуха (N10/1 кП): • Электрический воздушный насос (M33) |
40 |
| 33 | Действительно для коробки передач 722.6: • Электронный блок управления коробкой передач (N15/3) Действительно для коробки передач 722.9: • Полностью интегрированный блок управления коробкой передач (Y3/8) |
10 |
| 34 | Действительно для двигателя 271.272 с 1.9.08: • Блок управления топливным насосом (N118) Действительно для двигателя 156 с 1.9.08: • Блок управления левым топливным насосом (N118/3) • Блок управления правым топливным насосом (N118/4) |
7,5 |
| 35 | – | |
| 36 | – |
Блок предохранителей в багажном отделении
Расположение блока предохранителей

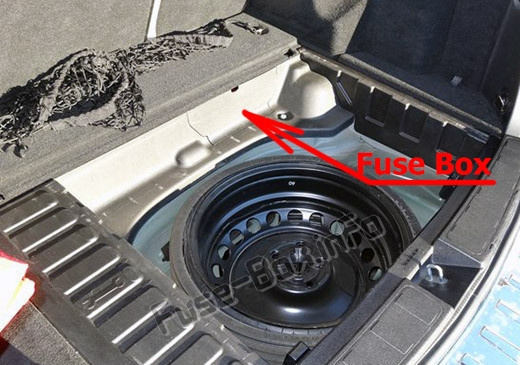

Находится в багажнике, под крышкой, рядом с запасным колесом (за крышкой).
Схема блока предохранителей
Назначение предохранителей в багажнике
| № | Функция безопасности | ампер |
|---|---|---|
| 37 | Сиденье водителя Электромагнитный клапан подголовника NECK-PRO (Y24/12) Электромагнитный клапан подголовника NECK -PRO передний пассажир (Y24/13) |
5 |
| 38 | Действительно для модели 204.2/9: Подключен через реле стеклоочистителя задней двери (N10/2kE): • Электродвигатель стеклоочистителя задней двери (M6/4) |
15 |
| 39 | Действительно, кроме автомобилей для Великобритании до 31.05.09: • Блок управления задней левой двери (N69/3) |
30 |
| 40 | – | |
| 41 | Действует до 31.3.10: • Блок управления задней правой дверью (N69/4) Действует с 1.4.10 • Блок управления правой передней дверью (N69/2) |
30 |
| 42 | Действительно для бензинового двигателя или двигателя 642 с 1.12.09 или двигателя 651 с 1.6.09: • Блок управления топливным насосом (N118) Действительно для двигателя 646 или двигателя 642 до 30.11.09 или двигателя 651 до 31.5.09: Подключение через топливный насос (N10/2kD): • Топливный насос (М3) |
20 |
| 43 | Действительно с 1.6.09 для кода (581) Автоматическая система кондиционирования воздуха Comfort: • Двигатель заднего вентилятора (M2/1) |
7,5 |
| 44 | Действительно для модели 204.0 / 9 с кодом (494) версия для США или с кодом (460) версия для Канады и без кода (275) Пакет памяти (сиденье водителя, рулевая колонка, зеркала): • Группа переключателей, положение правого переднего сиденья (S23) Действительно без кода (494) Американская версия и без кода (460) Канадская версия и без кода (275) Пакет памяти (сиденье водителя, рулевая колонка, зеркало): • Переключатель частичной электрической регулировки сиденья переднего пассажира (S23/1) |
30 |
| 45 | Действительно для модели 204.0 / 9 с кодом (494) версия для США или с кодом (460) версия для Канады и без кода (275) Пакет памяти (сиденье водителя, рулевая колонка, зеркала): • Группа переключателей регулировки левого переднего сиденья (S22) Действительно без кода (494) Американская версия и без кода (460) Канадская версия и без кода (275) Пакет памяти (сиденье водителя, рулевая колонка, зеркало): • Переключатель частично электрической регулировки сиденья водителя (S22/1) |
30 |
| 46 | Антенный усилитель для FM-антенны на заднем стекле (A2/19) Действительно до 31.05.10 с кодом (551) Сигнализация кражи (ATA [EDW]) и с 1.6.10 с кодом (551) Сигнализация кражи (ATA [[EDW]]) и без кода (494) Американская версия: • Сирена сигнализации (H3/1) • Блок управления внутренней защитой и защитой от буксировки (N26/6) Действительно для модели 204.2: • Усилитель антенны на заднем стекле 1 (A2/71) Действительно для модели 204.2, код (498) Версия для Японии: • Антенный усилитель для FM-антенны на заднем стекле (A2/19) • Антенный усилитель TV 1 и диапазон DAB III (A94/1) Действительно для модели 204.2 с кодом (537) Цифровое радио : • Антенный усилитель DAB Band III (A95/2) Действительно для кода (498) версии для Японии и кода (889) Keyless-Go: • Антенный усилитель TV 2 и KEYLESS-GO (A94/2) (с моделью 204.0/9) • Антенный усилитель KEYLESS-GO (A94/4) (с моделью 204.2) Действительно для кода (889) Keyless Go: • Антенный усилитель для FM-антенны на заднем стекле (A2/19) |
7,5 |
| 47 | – | |
| 48 | – | |
| 49 | Подключено через реле обогревателя заднего стекла (N10/2kC): • обогреватель заднего стекла (R1) |
40 |
| 50 | Действительно для кода (299) PRE-SAFETY: • Реверсивная система аварийного втягивания спереди справа (A76/1) |
50 |
| 51 | Действительно для кода (299) PRE-SAFETY: • Реверсивный передний левый аварийный съемник (A76) |
50 |
| 52 | – | |
| 53 | Действует до 31.05.09 с кодом (550) Сцепка: • Блок управления распознаванием прицепа (N28/1) Действует с 1.6.09 с кодом (550) Сцепка: • Блок управления распознаванием прицепа (N28/1) |
15 |
| 54 | Действует до 31.05.09 с кодом (550) Сцепка: • Блок управления распознаванием прицепа (N28/1) Действует с 1.6.09 с кодом (550) Сцепка: • Блок управления распознаванием прицепа (N28/1) Действительно для модели 204.075/077/275/277: • Группа переключателей регулировки поясничной опоры и боковой подушки сиденья водителя (S109/4) • Группа переключателей поясничного подпора и боковой регулировки сиденье переднего пассажира (S109/5) • Блок клапанов AMG, сиденье переднего пассажира (Y109/3) • Блок клапанов сиденья водителя AMG (Y109/2) |
7,5 |
| 55 | – | |
| 56 | Действует до 31.05.09 с кодом (550) Сцепка: • Блок управления распознаванием прицепа (N28/1) Действительно с 1.6.09 с кодом (550) Тягово-сцепное устройство: • Разъем прицепа (X58) |
15 |
| 57 | Действует до 31.05.09 с кодом (550) Сцепка: • Блок управления распознаванием прицепа (N28/1) Действует с 1.6.09 с кодом (550) Сцепка: • Блок управления распознаванием прицепа (N28/1) |
20 |
| 58 | Действительно для кода (550) Сцепка: • Блок управления распознаванием прицепа (N28/1) |
20 |
| 59 | Действительно для кода (220) Парктроник: • Блок управления системой парковки (N62) |
7,5 |
| 60 | Действительно для кода (409) Мультиконтурные передние левые/правые сиденья: • Пневматический насос для многоконтурного сиденья (M40) |
7,5 |
| 61 | Действительно для модели 204 2/9 с кодом (890) Задняя дверь EASY-PACK: • Блок управления задней двери (N121/1) |
40 |
| 62 | Действителен с 1.06.09 для кода (275) Пакет памяти (водительское сиденье, рулевая колонка, зеркало): • Блок управления сиденьем водителя (N32/1) |
30 |
| 63 | Действительно с 1.06.09 для кода (242) Сиденье переднего пассажира с электрорегулировкой и памятью: • Блок управления сиденья переднего пассажира (N32/2) |
30 |
| 64 | Действительно для модели 204.0/9 с кодом (U80) Розетка 115 В в багажном отделении: • Блок управления DC/AC преобразователем (N24/3) |
25 |
| 65 | Действителен с 1.06.09 для модели 204.0/2 с кодом (483) Пакет ADVANCED AGILITY: • Блок управления адаптивной системой демпфирования (N51/5) |
15 |
| 66 | – | |
| 67 | Действительно для кодовой (810) звуковой системы: • Блок управления усилителем аудиосистемы (N40/3) |
30 |
| 68 | – | |
| 69 | Действительно для модели 204.9 с кодом (810) Звуковая система: • Задний усилитель сабвуфера (N40/9) |
20 |
| 70 | Действительно для модели 204.0/9 с кодом (470) Система контроля давления в шинах (стандарт): Schrader или код (475) Датчик давления в шинах (Premium) Schrader: • Блок управления контроля давления в шинах (N88) |
5 |
| 71 | Действительно для кода (301) сумка для пепельницы / сумка для курения: • Передний прикуриватель с подсветкой пепельницы (R3) Действительно без кода (301) Сумка-пепельница / сумка для курения: • Внутренняя розетка для передних автомобилей (X58 / 17) |
15 |
| 72 | Действительно для модели 204.2: • Распределительная коробка в багажнике (Х58/4). Для модели 204.0/9 с кодом (U80) Основание 115 В в багажнике: • Розетка 115 В (X58 / 34) |
15 |
| 73 | Действует с 1.6.09 • Диагностический разъем (X1114) Действительно для кода (228) стационарного обогревателя: • Приемник радиоуправления стационарным отопителем (А6/1) |
7,5 |
| 74 | Действительно для кода (889) Keyless Go: • Блок управления KEYLESS-GO (N69/5) |
15 |
| 75 | Действительно для стационарного обогревателя с кодом (228): • Стационарная отопительная установка (А6) |
20 |
| 76 | Розетка в салоне автомобиля (X58/1) | 15 |
| 77 | Действительно для модели 204.0/9 с кодом (494) Версия для США: • Блок управления системой взвешивания (WSS) (N110) |
7,5 |
| 78 | – | |
| 79 | – | |
| 80 | – | |
| 81 | Действительно для кода (518) Медиа-интерфейс: • Блок управления медиаинтерфейсом (N125/1) |
5 |
| 82 | Действует для кода (228) Стационарный обогреватель или код (386) Мобильный телефон: • Компенсатор системы мобильной связи UMTS (A28/13) Действителен до 31.05.09 с кодом (498) Версия для Японии: • Блок управления ТВ-тюнером (N143) Действительно с 1.6.09 с кодом (498) Версия для Японии: • Цифровой ТВ-приемник (A90/3) |
5 7,5 7,5 |
| 83 | Действительно для кода (498) Версия для Японии: • Электронный блок управления взиманием платы за проезд (A50/3) Действительно для модели 204.0/9 с кодом (359) Система экстренного вызова TELE AID: • Блок управления системой экстренного вызова (N123/4) Действительно для модели 204.9 от 1.12.10 с кодом (218) Камера заднего вида: • Камера заднего вида (B84/3) |
7,5 |
| 84 | Действительно до 31.5.09 и с 1.6.10 для модели 204.0/9 с кодом (536) SIRIUS Satellite Radio: • Контроллер цифровой спутниковой аудиосистемы (SOAR) (N87/5) Действительно с 1.6.09 по 31.5.10 с моделью 204.0/9 с кодом (536) Спутниковое радио SIRIUS: • Блок управления тюнером SDAR/HD (N87/8) Действительно для кода (537) Цифровое радио • Блок управления цифровым аудиовещанием (N87/3) Действительно для кода (218) резервной камеры и без кода (498) версии для Японии: • Модуль питания для камеры заднего вида (N66/10) Действительно для кода (218) Резервная камера и кода (498) Версия для Японии: • Резервный блок управления (N66/2) |
7,5 |
| 85 | Действителен до 31.05.09 с кодом (498) Версия для Японии: • Блок управления ТВ-тюнером (N143) Действительно с 1.6.09 с кодом (498) Версия для Японии: • Цифровой ТВ-приемник (A90/3) |
7,5 |
| 86 | Действительно для модели 204.9 с кодом (864) Задняя развлекательная система: • DVD-плеер (А40/4) |
7,5 |
| 87 | Действительно для модели 204.0/9 с кодом (359) Система экстренного вызова TELE AID: • Блок управления системой экстренного вызова (N123/4) |
7,5 |
| 88 | Действует с 1.6.09 • |
– |
| 89 | Действительно с 1.6.09 для кода (550) Сцепка: • Блок управления распознаванием прицепа (N28/1). Действительно с 1.6.09 для двигателя 156: • Реле двигателя вентилятора масляного радиатора (K25) |
20 |
| 90 | Действует с 1.6.09 • |
– |
| 91 | Действительно для модели 204.0/9 с кодом (U80) Розетка 115 В в багажном отделении: • Блок управления DC/AC преобразователем (N24/3) |
25 |
| 92 | Действует с 1.6.09 • |
– |
