Предохранители и реле на Mercedes W164 GL 350 на 5 литров

На немецком внедорожнике Mercedes-Benz W164 сгоревшие от перегрузки или короткого замыкания предохранители могут быть найдены и заменены водителем без помощи автоэлектрика. Но если быстро выходит из строя только установленный переключатель, то лучше обратиться в автосервис для устранения причины.

Где располагаются блоки предохранителей и реле на Mercedes-Benz M-Class W164

Кроссовер Mercedes-Benz M-Class W164 дебютировал на автосалоне в Детройте в 2005 году после 6 лет работы с командой Стива Маттина. Производства получены на заводе компании «Мерседес» в г. Таскалуса, Алабама.

Через год здесь начали собирать премиальный внедорожник GL X164.

Автомобиль комплектовался несколькими типами двигателей:

• бензиновыми ML 350 V6 объемом 3,5 л на 272 л.с и 5-литровым V8 на 306 л.с.;
• дизельными 280 CDI на 190 л.с и 320 CDI на 224 л.с

Рестайлинг прошел в 2007 году. Новинка была продемонстрирована на Североамериканской выставке в 2008 году. Изменились выставление вида, рулевое колесо, двигатели лингей. В 2009 Состоялась премьера ML 450 Hybrid.

Выпуск второго поколения кроссоверов М-класса завершился в 2011 году.

На Mercedes-Benz W164 предохранители и переключатели реле собраны на монтажных пластинах внутри монтажных коробок. Они расположены в разных точках тела.

Общая схема расположения блоков.

Под капотом

Чтобы добраться до вставок предохранителей под капотом, нужно сделать следующее:

1. Поднимите и закрепите переднюю крышку багажника.
2. Найдите черный пластиковый ящик справа.
3. Отжать фиксаторы.
4. Снимите защитную панель

В салоне

Поиск одного из блоков состоит из следующих действий:

1. откройте дверь переднего пассажира.
2. Посмотреть торец приборной панели.
3. Подцепить крышку технический лючка
4. Снять ее.

Если разобрать сиденье на кресле рядом с водителем, то рядом с аккумулятором можно увидеть еще одну табличку с переключателями.

В багажном отделении

Найти модуль с предохранителями в багомом оделении можно таким однократно:

1. откройте заднюю дверь.
2. Подцепить крышку под обшивкой с равой страны.
3. Снять ее.

В моторном отсеке

Силовые предохранители расположены в моторном отсеке. Они расположены в коробке над защитным модулем.

Схема предохранителей и реле на Mercedes X164, ML164 и GL164 с расшифровкой

Схема под капотом внедорожника выглядит так:

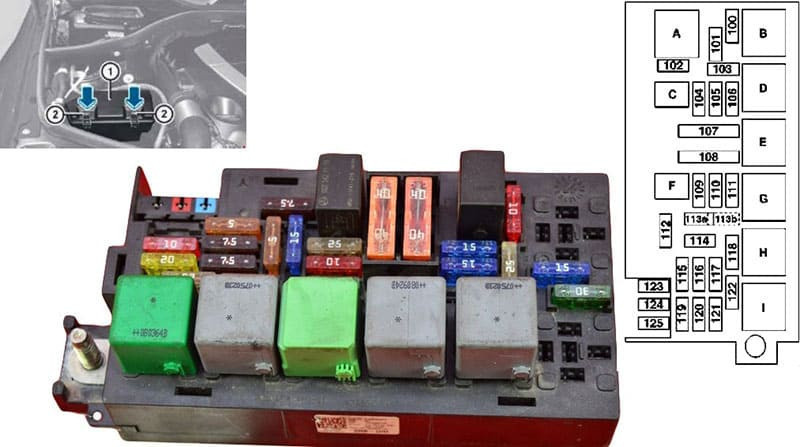

Схема под капотом.

На печатную плату устанавливаются вставки, обеспечивающие защиту следующих устройств:

• моторчику стеклоочистителя;
• отопиту;
• клаксону;
• охранной сигнализации;
• БУ силовая электроника;
• для фильтра;
• регенерация клапана и тд

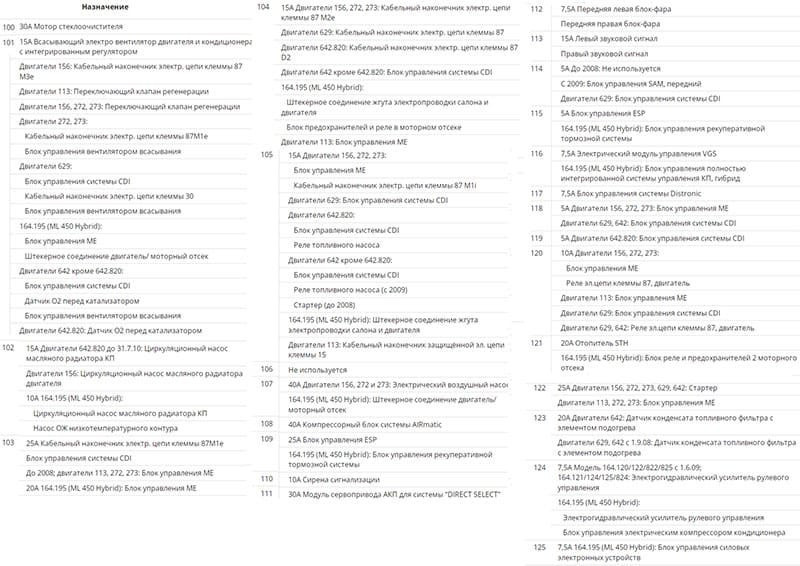

Распиновка блока под капотом.

Вот реле, подающие напряжение на такие электроприборы:

• дворникам;
• компрессору пневмоподвески;
• стартеру
• звуковому сигналу;
• бензонасосу и др.

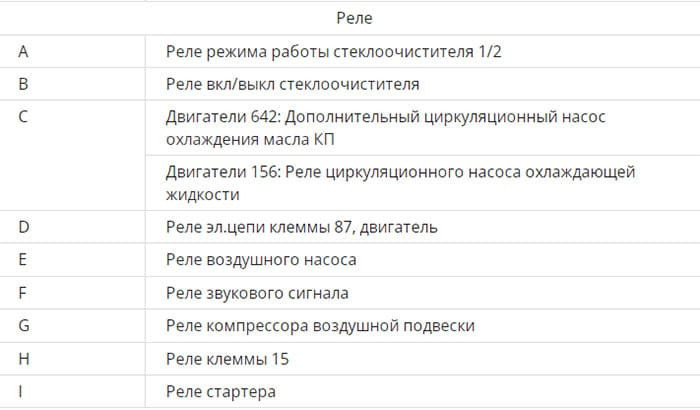

Расшифровка блока реле.

Над этим модулем находятся вставки силовых предохранителей, обеспечивающие питание нескольких систем и узлов:

• ЕСП;
• АБС;
• ГУР или ЭГУР;
• всасывающий вентилятор двигатель;
• климатическая установка.

Его схема такова:

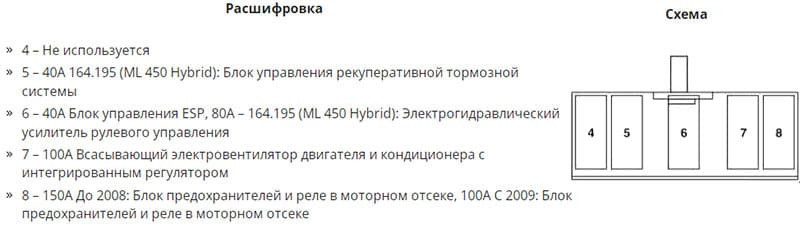

Схема и расшифровка блока силовых плавких вставок.

Модуль на торце приборной панели в салоне содержит переключатели, подключенные к такому оборудованию:

• электронный компас;
• блоку провеченной комфорности;
• модуль управления на рулевом колесе;
• к мультимедийному устройству.

Под сиденьем переднего пассажира находятся пластины с предохранителями для защиты следующих устройств:

• системы управления сигналами (габаритов, фонарных поворотников, дальнего и ближнего, ДХО и др.);
• одной свечи подогрева;
• ящики с щитками в багажнике и моторном отсеке;
• вакумного насоса и пр.

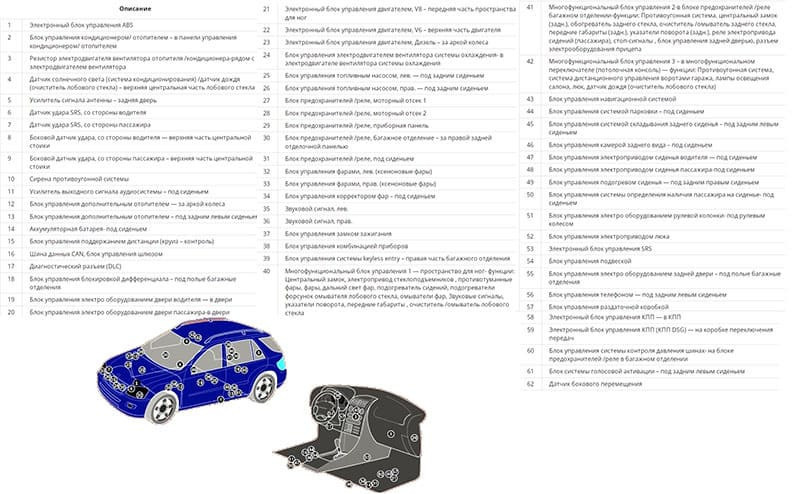

Порядок расположения элементов на плате можно увидеть на картинке:

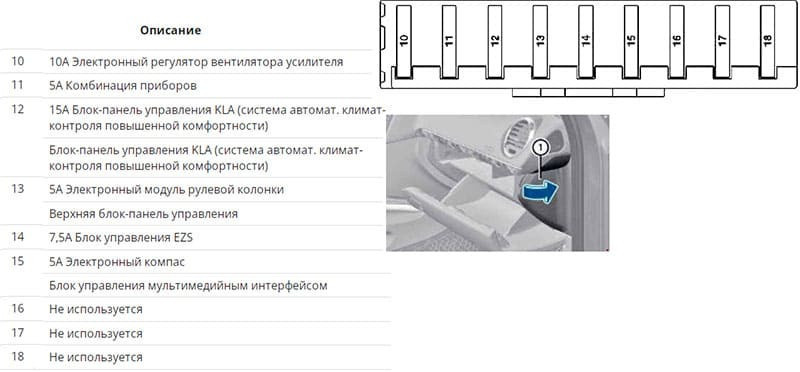

Схема и расшифровка блока в салоне.

В багажном отделении находятся предохранители, защищающие такое электрооборудование:

• компрессору кондиционера;
• антенна на крыше;
• обогрев сидений;
• парктроник;
• регулирование
• ДВД плеер;
• радио;
• подсветке замков дверей;
• английская бардачка;
• подогрев руля;
• панель управления на потолке;
• розеткам в салоне;
• прикуривателю;
• обогрев заднего стекла;
• Топливные насосы БУ;
• диагностика
• натяжители ремней и тд

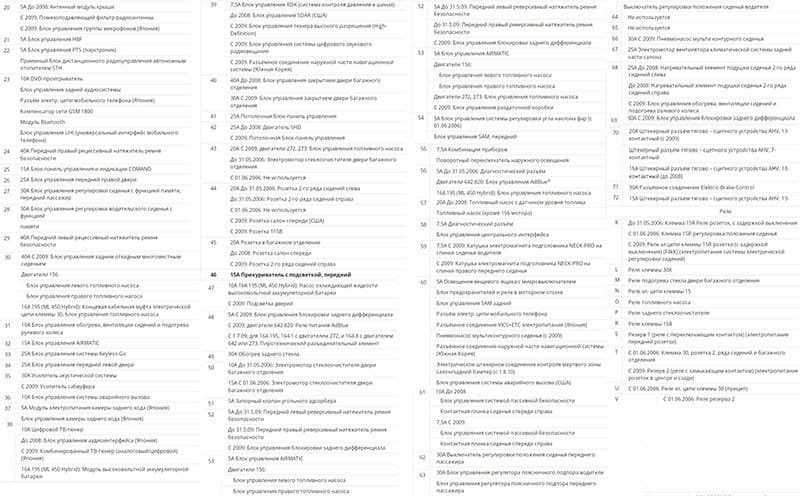

Расшифровка блока в багажное отделение.

Предохранитель прикуривателя

Встреча других выходит из состава предохранительного прикуривателя. Это происходит из-за подключения дополнительного оборудования, мощность которого превышает номинал вставки.

Для его изменения необходимо выполнить следующие действия:

1. Припарковать внедорожник на ровной улице.
2. Выключите двигатель.
3. Поставьте противооткатные подкладки под колеса.
4. Обесточить электрооборудование.
5. Поставьте ключ зажигания в разблокированное положение.
6. Отсоедините клеммы от аккумулятора.
7. откройте модуль в багажнике.
8. Найдите коробку 46.
9. Вытащите сгоревшую вставку диэлектрическими плоскогубцами.
10. Убедитесь, что он неисправен визуально, или прозвоните мультиметром.
11. Установите новый предохранитель номиналом 15 А.
12. Проверить работоспособность разъема.
13. Установите крышку модуля.

Предохранитель бензонасоса

Предохранители топливного насоса расположены в следующих местах в багажном отделении:

• № 30 на 40 А – для 156-го двигателя;
• № 57 на 20 А – для других модификаций.

Предохранитель кондиционера

За защиту кондиционера отвечает силовой предохранитель номиналом 100 А. Климатическая система подключается параллельно всасывающему вентилятору двигателя.

Предохранитель ГУРа

Электрогидравлический усилитель руля продается перемычка номиламом 7,5 А. Находится в подкапотном модуле в камере №124.

Общая информация о предохранителях и реле на Мерседесе W164

На Mercedes W164 используются низкопрофильные предохранители флажкового типа. Они состоят из спирали из плавкой проволоки в пластиковом корпусе и 2-х ножевых контактов.

Плавкие вставки на кроссовере защищают водителя и пассажира от поражения электрическим током, а также предотвращают повреждение электрооборудования от короткого замыкания или повышенного напряжения.
