Радарный датчик мерседес что это такоеРуководство по ремонту и эксплуатацииMercedes R class W251

Радарные датчики 24 ГГц

Использование радиолокационных датчиков, работающих на частоте 24 ГГц, требует одобрения каждой отдельной страны. Поэтому убедитесь, что в странах, где использование радарных датчиков не разрешено, радарные датчики отключаются бортовым компьютером.

Актуальный список стран можно получить в любом сервисном центре Mercedes-Benz или в Интернете по адресу: http://www.mercedes-benz.de/betriebsanleitung.

Автомобили с навигационной системой: Радиолокационные датчики автоматически отключаются в непосредственной близости от радиоастрономических установок. Деактивация радарных датчиков отображается соответствующей индикацией на экране сведений.

Если в это время активируется предупреждение о выходе из полосы движения, оно автоматически отключается.

Если автоматическое отключение не работает, необходимо отключить радарные датчики через маршрутный компьютер. Подробности.

Автомобили без навигационной системы и автомобили для Австралии: вблизи радиоастрономических установок необходимо отключить радарные датчики через бортовой компьютер.

полная версия сайта

Обратите внимание, что этот сайт предназначен только для информационных целей. Указанные цены и характеристики товара носят ознакомительный характер и не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации. Подтверждение заказа не является основанием для заключения договора купли-продажи. Для получения подробной информации о характеристиках товаров, их наличии и стоимости обращайтесь к менеджерам компании. Каталоги и кроссы, представленные на нашем сайте, носят ознакомительный и ознакомительный характер и предоставлены третьими лицами, наша компания не несет ответственности за несоответствие данных. Услуги по доставке писем и смс-сообщений предоставляются сторонними организациями, наша компания ответственности за недоставку не несет.

Радарные датчики мерседес где находятся

В этой статье вы узнаете, как устранить неисправность парктроника Мерседес (не путать с активной системой помощи при парковке).

Распространенные проблемы и недостатки, с которыми часто сталкиваются владельцы Мерседес с системой парковки. Как заменить парктроник на бампере Мерседес самостоятельно. Что, кстати, очень просто и может сэкономить вам сотни долларов, если вы сделаете это самостоятельно.

• 1 Как работает парктроник Mercedes-Benz
• 2 Общие симптомы
• 3 Проблемы с парктрониками Мерседес
• 4 Общие причины
• 5 шагов по устранению неполадок
  • 5.1 Проверка предохранителя парктроника
  • 5.2 Проверьте источник питания

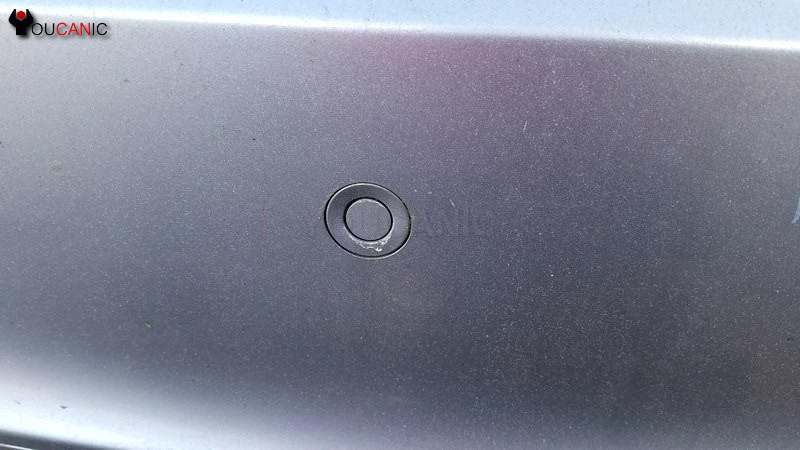

  • 5.3 Проверка датчиков бампера
  • 5.4 Проверка датчиков парковки

  Как работает Mercedes-Benz Parktronic

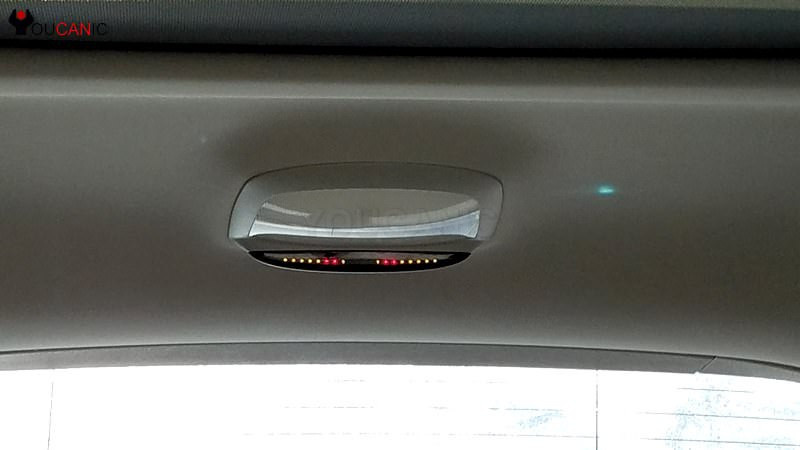

  Первое поколение Mercedes Parktronic использует датчики на бампере для обнаружения близлежащих объектов. Он обеспечивает визуальное и звуковое предупреждение, когда расстояние между объектом и транспортным средством уменьшается.

  Система помощи при парковке работает только тогда, когда автомобиль движется вперед или назад, а аварийный/стояночный тормоз отпущен.

  • Когда коробка передач находится в режиме движения, загораются передние сигнальные лампы.
  • Если автомобиль движется задним ходом, загораются задние сигнальные огни.

  Парктроник начинает пищать при приближении к объектам. Частота звуковых сигналов и тональность начинают увеличиваться по мере приближения к объектам впереди или позади автомобиля.

  Mercedes Parktronic не работает на скорости выше 15 миль в час. Система автоматически выключится и снова включится при торможении. Система отключается, если вы переводите переключатель в положение парковки.

  Общие симптомы

  • Постоянно пищит парктроник
  • Красные светодиодные индикаторы постоянно
  • Датчики парковки Мерседес не работают
  • Две желтые линии всегда горят на малой скорости
  • Звуки, когда вы включаете машину в задней части
  • Случайный звуковой сигнал от датчика парковки Mercedes
  • Неисправность помощи при парковке
  • Не работает система помощи при парковке Мерседес
  • Не работает система помощи при парковке Мерседес
  • Датчик парковки Мерседес продолжает пищать

  Мерседес Парктроник Проблемы

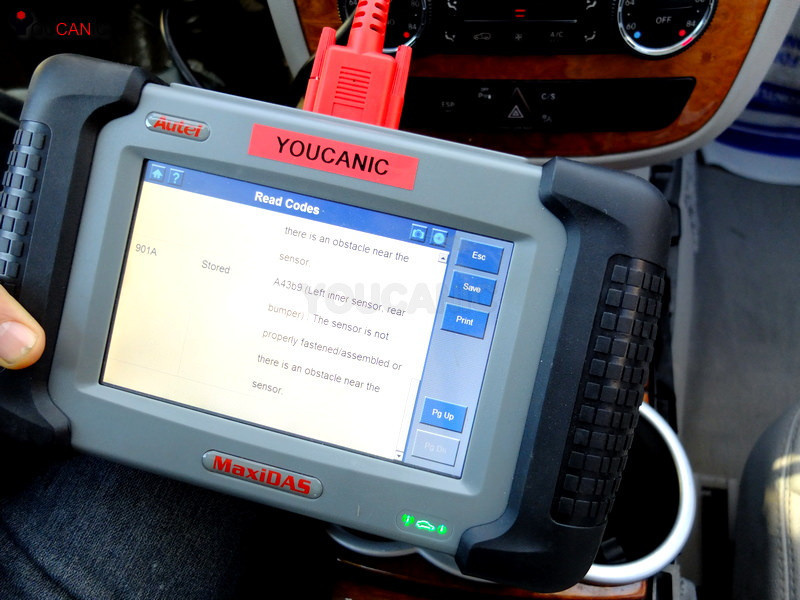

  В случае сбоя системы вам нужен профессиональный диагностический сканер, который может диагностировать системы Mercedes.

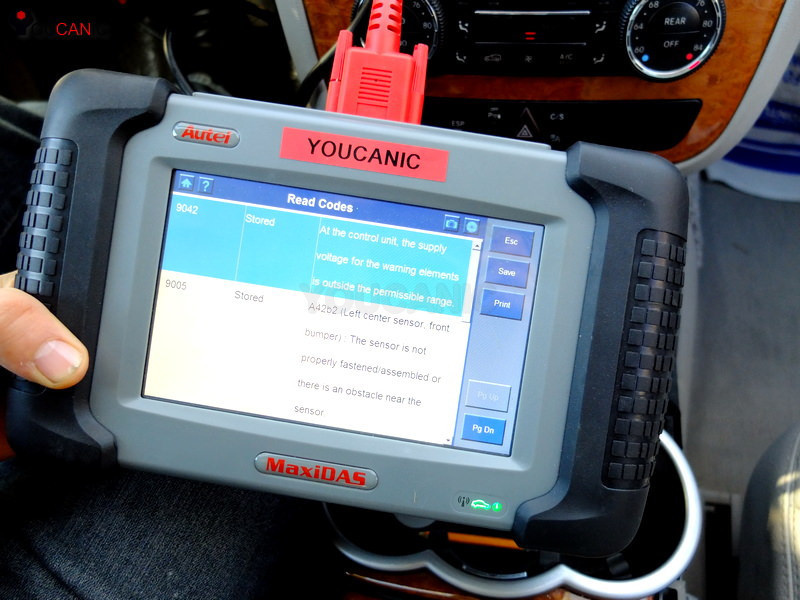

  При чтении кодов ошибок вы можете получить такие коды ошибок, как:

  • B8/8 DTS ультразвуковой датчик внутренняя задняя правая неисправность
  • 9023/B1023/36899 Ошибка в системе парковки
  • B1248 B1252
  • 9005 A42B2 Левый центральный датчик. Передний бампер. Датчик неправильно закреплен, собран или рядом с датчиком имеется препятствие.
  • 9042 На блоке управления напряжение питания элементов сигнализации вне допустимого диапазона.
  • 900E A42B5 Правый центральный датчик переднего бампера. Датчик установлен неправильно или имеется препятствие.
  • 901A A43b9 Датчик салона левый, задний бампер.

  Общие причины

  • Деактивированный датчик парковки
  • Датчик парковки имеет плохой контакт или неисправен
  • Датчик или кабель неисправен или имеет высокое сопротивление
  • Датчик отсутствует или поврежден
  • Проблема с проводкой
  • Пошел предохранитель
  • Плохое заземление
  • Повреждение датчика парковки из-за попадания воды
  • Дождь и грязь на парктронике

  Действия по устранению неполадок

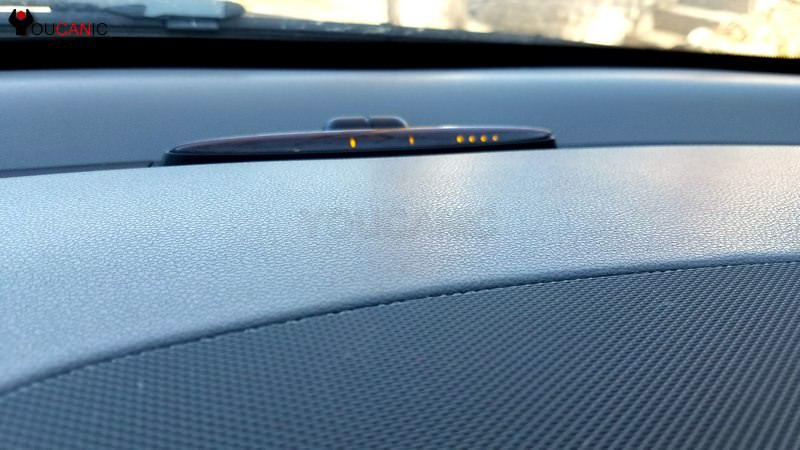

  Это легко выяснить, когда неисправен только один из датчиков парковки на Mercedes-Benz. Вы увидите, что одна из полос уведомлений всегда включена.

  В этом случае проверьте датчик, соответствующий постоянно включенной линии. Более сложная задача – что делать, когда система парктроников вообще не работает. Ниже вы найдете несколько вещей, которые нужно проверить, когда Mercedes Parktronic вообще не работает.

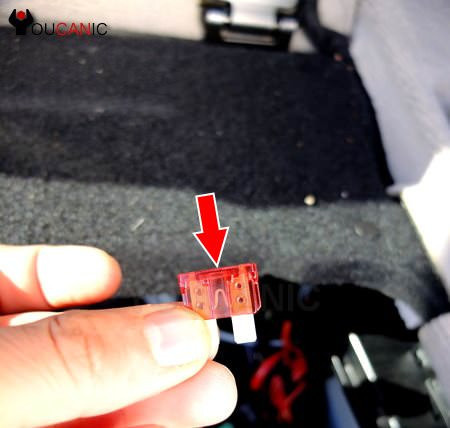

  Проверьте предохранитель Parktronic



  Проверьте предохранитель системы парктроников. В большинстве случаев предохранитель парковочных датчиков находится в блоке предохранителей в багажнике. Предохранитель имеет маркировку Parktronic и обычно представляет собой предохранитель на 10 А. Если предохранитель Parktronic не находится в заднем блоке предохранителей, проверьте предохранители в боковой консоли, под задним сиденьем или в моторном отсеке.

  Проверьте источник питания

  С помощью цифрового мультиметра проверьте питание предохранителя парктроника.

  Проверьте датчики бампера



  Снимите бампер и проверьте провода на задней части датчиков. Убедитесь, что все датчики подключены. Ни один из проводов не был поврежден или перерезан в результате аварии или предыдущего ремонта. Отсоедините электрический разъем и проверьте клеммы/разъемы датчика на наличие коррозии. Если у вас отсутствует один из датчиков, замените его оригинальным датчиком парковки Mercedes.

  Если вы ожидаете проблем только во время дождя, это связано с тем, что вода попадает в один или несколько датчиков парковки и заставляет датчик перестать работать.

  Проверьте парктроник

  Переключатель помощи при парковке может залипнуть или перестать работать. Вы можете пойти дальше и снять переключатель, чтобы проверить работу с помощью мультиметра.

  Дальнейшее устранение неисправностей

  Если радиус действия вашей парковочной системы Mercedes-Benz недостаточен, сначала очистите датчик.

  Если датчик по-прежнему не улавливает объекты, пока вы не подойдете очень близко, определите, какой датчик не улавливает объект. Спереди или сзади? Влево или вправо? Вы не можете отрегулировать диапазон датчика парковки. Если датчик неисправен или не собирает предметы, его необходимо заменить.

  В следующем видео вы узнаете, как использовать сканер OBD2 уровня 3 для устранения неполадок парктроника Mercedes-Benz. Обратите внимание, что диагностику также можно выполнить с помощью сканера OBD2 уровня 2, разработанного для автомобилей Mercedes-Benz, такого как iCarsoft MBII, который является более дешевым вариантом.

  Наступило лето, я начал активно ездить, ничего существенного в этом году делать не планировал и спокойно присматривался к новому зимнему Мишлену. Как оказалось, у машины были другие планы — в один из дождливых дней левый радарный датчик стал постоянно видеть препятствие там, где его не было (на панели не появлялась ошибка системы реконструкции). Очень неудобно так ездить, даже учитывая, что у меня постоянно включена музыка, чтобы не было скрипа от систем. Ну че теперь, надо решать, раз уж вышло.

  Приходите в ДасМБ. Вадим за 5 минут приговорил к куче оба радара и косу проводов. Первый хозяин выкинул 4 радара, не особо при пользовании машиной. Как говорится, такого еще не было, и вот опять.
  Ценник на датчики растет с каждым годом, причем более уверенно, чем московский фондовый индекс. Сейчас у дилера рекомендованная цена за датчик 67 тысяч, плюс провода стоят больше 10 (около 150 тысяч за комплект на круг). В итоге взял у дилера 2 датчика и провода за 91685.

  Я снова и снова выбирал в DasMB, меняй.

  Что касается левой РЛС, то тут в принципе все сразу стало понятно.

  Машины в продаже



  Mercedes-Benz CLS-Class, 2016



  Mercedes-Benz CLS-Class, 2012



  Mercedes-Benz CLS-Class, 2014



  Mercedes-Benz CLS-Class, 2013





  Список элементов схемы Блок управления системой видео- и радиолокационного датчика для Mercedes-Benz M-class (W166) 2011-2020

  А0	Ключ цветового кода	48 л
  А40/11	Многофункциональная камера	38 л
  А89	Электрический блок управления ДИСТРОНИК	34 л
  Б24/15	Датчик рыскания, поперечного и продольного ускорения	28л
  Б29/2	Датчик DISTRONIC (DTR) / передний левый бампер	18л
  Б29/3	Датчик DISTRONIC (DTR) / передний правый бампер	21л
  Б29/6	Радарный датчик заднего бампера, левый	7л
  Б29/7	Радарный датчик заднего бампера, правый	11л
  Код 233	ДИСТРОНИК ПЛЮС	32Е
  Код 237	Активный помощник в слепых зонах	32Е
  F4	Защитный шкаф сзади	15л
  F4f116	Предохранитель 116	14л
  F33	Блок предохранителей в аккумуляторном отсеке	3л
  F33MF3	Больше предохранителей 3	1 К
  N30/4	Блок управления электронной системой стабилизации	30л
  N62/2	Блок управления системой с видео и радарными датчиками	6А 13А 21А 29А 37А
  U12	Действительно для автомобилей с левым рулем	4С 18С
  U13	Действительно для автомобилей с правым рулем	4С 18С
  П6	Точка заземления внутренней левой стойки D	8D
  П15/1	Точка заземления в пространстве для ног справа	4Э 19С
  П15/2	Точка заземления в нише для ног слева	4Э 19С
  Х25/2	Электрический контакт моторного отсека/салона автомобиля	30G
  Х30/19	Нижняя часть шасси автомобиля Электрический разъем для разветвителя напряжения CAN E1	25л
  Х35/29	Электрический разъем системы контроля слепых зон заднего бампера	6Э
  Х174/1	Электрический разъем салона автомобиля/переднего бампера	16Е
  Х174/4	Электрический разъем моторный отсек/передняя часть автомобиля	33 часа
  Z36/16	Гильза разъема CAN переднего датчика	22G
  Z36/17	Разъем заднего датчика CAN (низкий)	11G
  Z36/18	Разъем переднего датчика CAN (высокий)	21G
  Z36/19	Гильза разъема CAN (высокая) заднего датчика	10G
  Z36/30	Соединение с массой переднего радарного датчика ближнего действия	19G
  Z36/31	Муфта разъема напряжения переднего датчика радара ближнего действия	17G
  Z36/35	Гильза разъема питания заднего радарного датчика	12G
  Z36/36	Соединение с массой заднего радарного датчика	6G
  Z99/13	Цепь 87 Разъем блока управления радаром	13С
  МОЖЕТ Е1	CAN-шасси 1	25 тыс
  МОЖЕТ Н	CAN динамика автомобиля	30 000 34К
