Мерседес-Бенц Актрос мп3 пресет 3 поколения серии Мерседес Актрос, Мерседес Актрос мп2 — расходники 2 Год выпуска мп2: 2003, 2004, 2005, 2006, 2007 мр3: 2008, 2009, 2010, 2011, 2012. Самые популярные Mercedes-Benz Actros 1844 1841. В этой статье вы найдете описание предохранителей и реле Mercedes Actros mp3 mp2 с блок-схемой и их расположением, наличием предохранителя прикуривателя.
Не схемы или не то поколение?
Блок предохранителей и реле
Главный блок предохранителей и реле находится в салоне, в пространстве для ног пассажира. Чтобы получить доступ, необходимо снять защитный кожух с застежками по бокам.
Пример изображения
Обратите внимание, что единого общего описания для всех моделей Mercedes Actros mp2 и mp3 не существует. Выделение элементов при исполнении боковой страницы может быть различным. Проверьте настоящую Грузию с вашими картами на обложке блока.

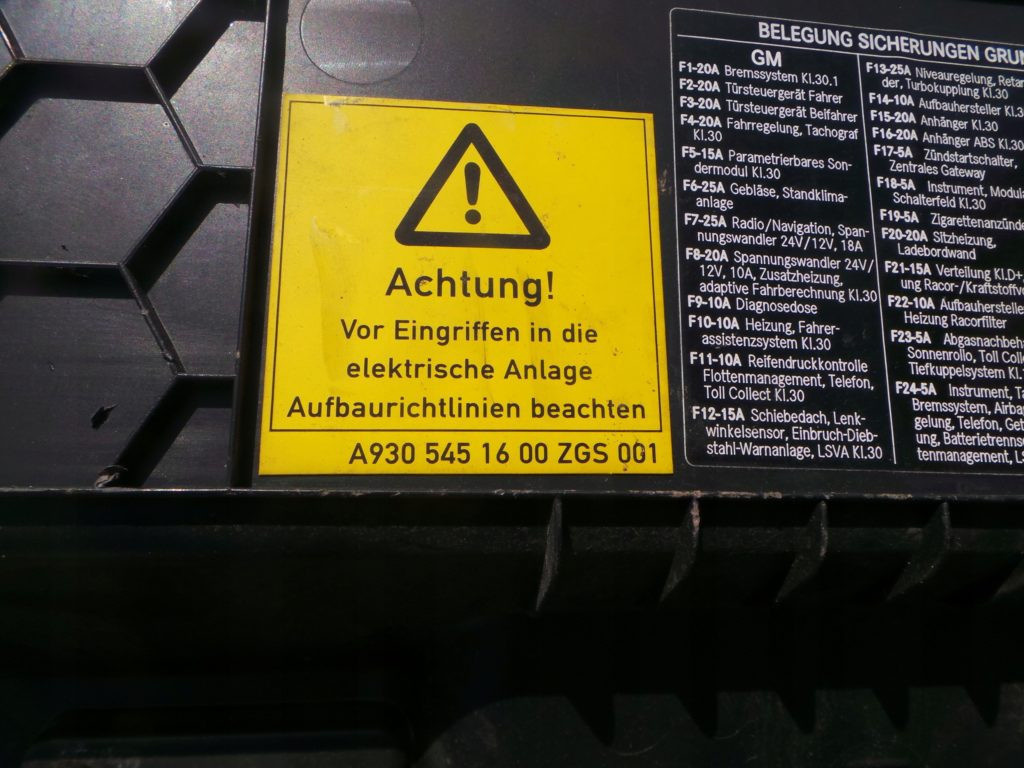

Пример схемы с крышкой блока
Схема
Расшифровка
Предохранители
- Дверь водителя F1 20a (современная ESSES
- F2 20А резерв
- F3 20A пассажирская дверь (модуль управления дверью)
- Отмена модернизации F4 15A
- F5 20A Винтовой разъем 15-контактный
- Модуль накладки на панель F6 10A MSF
- F7 30a управление ретардером, параметр сто, с, сирена, холодильник, тіэти, тіэти)
- F8 30A Сиденье переднего пассажира с демпферной подвеской, парковочный климат-контроль, проблесковый маячок,
- F9 30A Гнездовой разъем 7-контактный
- F10 30A томат с с
- F11 15А модуль управления тормозами
- Отменить обновление F12 30A
- Аудиоусилитель F13 20А, телематика
- F14 10A Блок управления FR, замок зажигания
- Пульт управления отопителем F15 20А
- F16 10А лампа для света, потолочный светильник для света
- F17 10А щиток приборов, тахограф, диагностический разъем
- F18 20А люк на крыше
- F19 30A Управление тормозом
- F20 10A отмена обновления
- F21 10A система управления двигателем, генератор
- F22 10A Зажим для 7-контактной розетки
- F23 15A Розетка 15-контактная, – Розетка 7-контактная
- F24 15A Обогрев батареи, обогрев фильтра Racor, электромагнитный клапан — двухкамерные водоотделители
- F25 10A диагностическая проблема
- F26 30A электрический нагреватель воздуха горелки, сиденье водителя с амортизированной подвеской, климат-контроль при парковке, ассистент движения по полосе, электронно-гидравлический вспомогательный привод, мотор солнцезащитного козырька, освещение моторного отсека, освещение грузовой платформы
- Модернизация панели обогрева F27 20A, телематика
- Модернизация дорожной системы F28 10A
- F29 10A Управление тормозом
- F30 10A SRS ремни безопасности, подушки безопасности, приборная панель
- Аудиосистема F31 10A, датчик прикуривателя 24 вольта
- F32 10А прикуриватель 12 вольт
Реле
- К1 — выход прицепа
- К2 — Отопление
- K3 — Блок управления двигателем/генератор
- К4 — Резерв
- K5 — Реле прикуривателя
Отдельные предохранители и реле играют роль вне этого блока.
