Сопротивление датчика абс мерседес актрос

Сопротивление обмоток датчиков АБС грузовика и прицепов: 1100-1900 Ом. Но при проверке сопротивления датчика необходимо проверить отсутствие пробоя корпуса (такая неисправность не частая, но встречается). Сопротивление между клеммами и корпусом датчика должно быть очень высоким.

Воздушный зазор, т.е расстояние между датчиком скорости и шестерней, играет важную роль и должен быть в пределах 0,2-0,7 мм

Чаще всего я так понимаю протирается пластырь на датчике который смотрит на кольцо.Пятачок выпуклый и немного пружинит когда ставишь зазор, снимаешь щуп и ручка

Вы можете видеть скорость с помощью датчиков, в любом случае на синей линии. Перейдите в раздел abs и первые четыре значения соответствуют колесам в порядке, указанном выше.

Способы проверки датчика АБС

Датчики ABS играют важную роль в работе тормозной системы автомобиля – от них зависит эффективность торможения и бесперебойная работа агрегата в целом. Сенсорные элементы отправляют данные о степени поворота колес на блок управления, а он анализирует поступающую информацию и выстраивает нужный алгоритм действий. Но что делать, если есть сомнения в исправности устройств?

Признаки неисправности устройства

О том, что датчик ABS неисправен, будет сигнализировать индикатор на панели приборов – он загорается при отключении системы, гаснет даже при малейшей ошибке.

Доказательство того, что АБС перестала «мешать» тормозам:

Колеса постоянно блокируются при резком торможении.
Характерного стука с одновременной вибрацией при нажатии на педаль тормоза нет.
Стрелка спидометра медленно разгоняется или вообще не смещается с исходного положения.
При выходе из строя двух (и более) датчиков на приборной панели индикатор стояночного тормоза загорается и не гаснет.

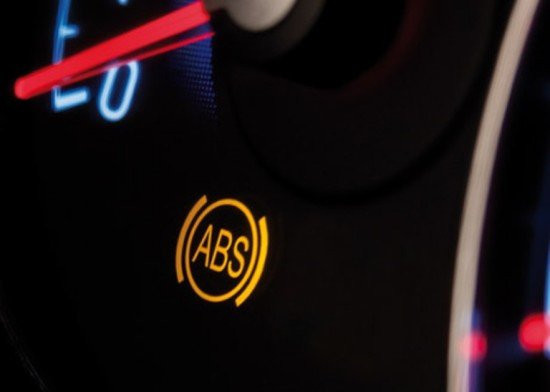

Индикатор ABS на приборной панели сигнализирует о неисправности системы

Что делать, если сигнальная лампа ABS на приборной панели автомобиля ведет себя не совсем корректно? Сразу менять датчик не стоит, сначала следует проверить приборы – эту процедуру можно провести самостоятельно, не прибегая к услугам высокооплачиваемых мастеров.

Способы проверки работоспособности

Для определения состояния детали выполним ряд действий по ее диагностике, идущих от простого к сложному:

Проверим предохранители, вскрыв блок (внутри салона или в моторном отсеке) и осмотрев соответствующие элементы (перечислены в руководстве по ремонту/эксплуатации). Если обнаружится сгоревший компонент, мы заменим его на новый.
Давайте посмотрим и проверим:
- целостность контакта;
- провода на износ, повышающие риск короткого замыкания;
- загрязнение детали, возможные внешние механические повреждения;
- прикрепить и подключить к массе самого датчика.

Если вышеуказанные меры не помогают выявить неисправность устройства, его необходимо проверить с помощью приборов — тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

Для этого метода диагностики датчика потребуется тестер (мультиметр), инструкция по эксплуатации и ремонту автомобиля, а также ПИН – провода со специальными контактами.

Прибор совмещает функции омметра, амперметра и вольтметра

Тестер (мультиметр) — прибор для измерения параметров электрического тока, сочетающий в себе функции вольтметра, амперметра и омметра. Существуют аналоговые и цифровые модели устройств.

Для получения полной информации о работоспособности датчика АБС необходимо измерить сопротивление в цепи блока:

Поднимите автомобиль домкратом или подвесьте на подъемнике.
Снимите колесо, если оно препятствует доступу к устройству.
Снимите крышку блока управления системой и отсоедините разъемы контроллера.
Подключаем пин-код к мультиметру и контактному разъему датчика (контакты датчика заднего колеса находятся внутри салона, под сиденьями).

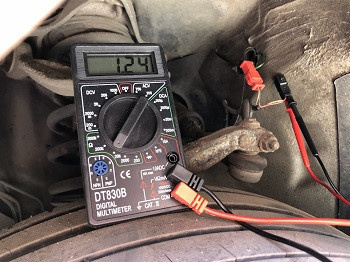

Подключаем пин-код к тестеру и контактный разъем к датчику

Показания прибора должны соответствовать данным, указанным в руководстве по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

ниже минимального порога – датчик неисправен;
приближается к нулю — короткое замыкание;
неустойчивый (прыгающий) в момент рывков провода – обрыв контакта внутри провода;
бесконечные или нет показаний — обрыв провода.

Обратите внимание на следующее! Сопротивление датчиков АБС на передней и задней оси разное. Рабочие параметры устройств составляют 1–1,3 кОм в первом случае и 1,8–2,3 кОм во втором.

Как проверить с помощью осциллографа (со схемой подключения)

Кроме самодиагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

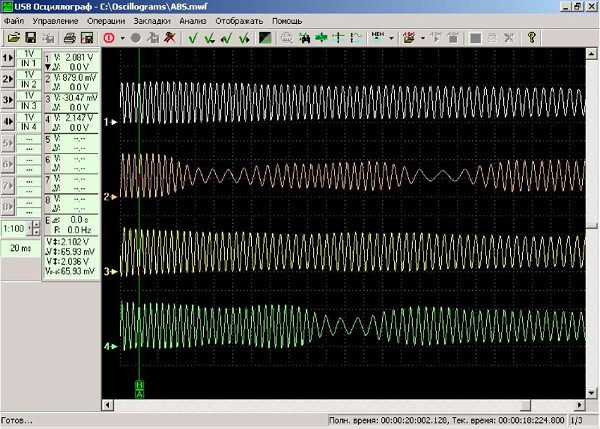

Прибор исследует амплитудные и временные параметры сигнала датчика

Осциллограф — прибор, изучающий амплитудные и временные параметры сигнала, который предназначен для точной диагностики импульсных процессов в электронных схемах. Этот прибор выявляет неисправности в контактах, обрыв соединения с землей и обрыв проводников. Проверка осуществляется путем визуального наблюдения за вибрациями на экране прибора.

Для диагностики датчика АБС осциллографом необходимо:

Полностью зарядите аккумулятор, чтобы во время измерения наблюдать падения напряжения (скачки) на контактах или проводниках.
Найдите датчик касания и отсоедините верхний разъем на детали.
Подключите осциллограф к розетке.

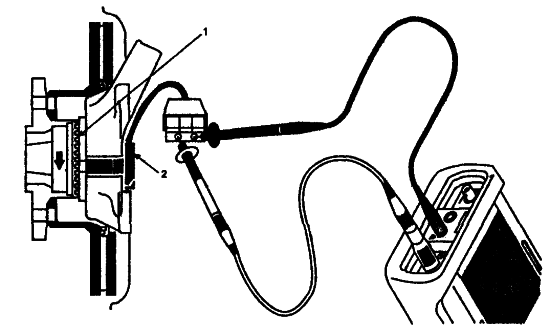

Подключить блок к разъему датчика АБС (1 — зубчатый ротор; 2 — датчик)

О исправности датчика АБС свидетельствуют:

одинаковая амплитуда колебания сигнала при вращении колес оси;
отсутствие амплитудных биений при диагностике синусоидальным сигналом меньшей частоты;
поддерживать устойчивую, равномерную амплитуду колебаний сигнала, не превышающую 0,5 В, при вращении колеса с частотой 2 об/мин.

Отметим, что осциллограф — достаточно сложный и дорогой прибор. Современные компьютерные технологии позволяют заменить это устройство специальной программой, скачанной из Интернета и установленной на обычный ноутбук.

Проверка детали без приборов

Самый простой способ диагностики блока без приборов – это проверка электромагнитного клапана на индукционном датчике. Любое металлическое изделие (отвертка, гаечный ключ) прикладывается к той части, где установлен магнит. Если датчик не притягивает его, он неисправен.

Большинство антиблокировочных систем современных автомобилей имеют функцию самодиагностики с выводом неисправности (в буквенно-цифровой кодировке) на экран бортового компьютера. Вы можете расшифровать эти символы, используя Интернет или руководство пользователя машины.

Что делать при обнаружении поломки

Что делать с датчиком ABS, если обнаружена неисправность? Если проблема в самом устройстве, его необходимо заменить, а вот в случае с электропроводкой устранить проблему можно самостоятельно. Для восстановления целостности используем «метод пайки», тщательно обматывая стыки изоляционной лентой.

Если загорается индикатор ABS на приборной панели, это явный признак неисправности датчика. Описанные действия помогут выявить причину поломки, но если знаний и опыта не хватает, лучше обратиться к мастерам автосервиса. В противном случае неграмотная диагностика состояния в сочетании с неправильным ремонтом устройства снизит эффективность работы антиблокировочной системы и может спровоцировать ДТП.

Три способа проверки датчика АБС

ABS, или антиблокировочная тормозная система автомобиля, используется для предотвращения блокировки колес при экстренном торможении. В его состав входит электронный блок управления, гидравлический блок, датчики поворота задних и передних колес. Основная задача системы — сохранить управляемость транспорта, обеспечить устойчивость и сократить время стоянки. Поэтому очень важно поддерживать хорошее состояние всех элементов. Проверить датчик АБС также можно самостоятельно, для этого необходимо знать, какой тип датчика установлен на автомобиле, признаки, указывающие на поломку и как его проверить. Рассмотрим все по порядку.

Типы датчиков АБС

На современных автомобилях наиболее распространены три типа датчиков ABS:

пассивный тип – в основе лежит индукционная катушка;
магнитно-резонансная – работает на основе изменения сопротивления материалов под действием магнитного поля;
активный – работает по принципу эффекта Холла.

Пассивные датчики начинают работать в начале движения и считывают информацию с зубчатого импульсного кольца. Металлический зуб, проходящий мимо прибора, провоцирует генерацию в нем импульса тока, который передается на компьютер. Датчики срабатывают на скорости 5 км/ч. Загрязнение не влияет на их работу.

Активные датчики состоят из электронных компонентов и постоянного магнита, размещенного на ступице. При прохождении магнита мимо устройства в нем образуется разность потенциалов, которая формируется в управляющем сигнале микросхемы. Затем данные считываются электронным блоком управления. Такие датчики ABS встречаются крайне редко и не подлежат ремонту.

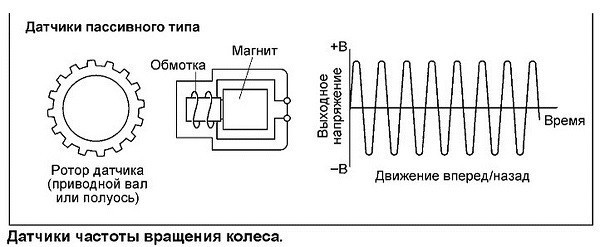

Пассивный тип датчиков АБС

Конструктивно простое и надежное устройство с длительным сроком службы. Не требует дополнительной мощности. Он состоит из индукционной катушки, внутри которой помещен магнит с металлическим сердечником.

При движении автомобиля металлические зубья ротора проходят через магнитное поле сердечника, изменяя его и создавая в обмотке переменный ток. Чем выше скорость транспорта, тем больше частота и амплитуда тока. На основании полученных данных ЭБУ дает команды электромагнитным клапанам. К преимуществам этого типа датчиков можно отнести низкую стоимость и простоту замены.

Недостатки пассивного датчика ABS:

относительно большой размер;
низкая точность данных;
не включается в работу на скорости до 5 км/ч;
работает при минимальных оборотах руля.

Из-за постоянных неисправностей редко устанавливается на современные автомобили.

Магниторезонансный датчик АБС

Их работа основана на способности изменять электрическое сопротивление ферромагнитного материала под действием постоянного магнитного поля. Часть датчика, отвечающая за контроль изменений, выполнена из двух или четырех слоев железоникелевых пластин с размещенными на них проводниками. Другая часть устанавливается в интегральную схему и считывает изменения сопротивления и формирует управляющий сигнал.

Ротор этой конструкции выполнен из пластикового кольца с магнитными секциями и жестко закреплен на ступице колеса. При движении машины магнитные части ротора воздействуют на магнитное поле пластин чувствительного элемента, которое воспринимается схемой. Формируется импульсный сигнал и отправляется на блок управления.

Магнитно-резонансный датчик ABS с высокой точностью определяет изменение вращения колеса, что повышает безопасность дорожного движения.

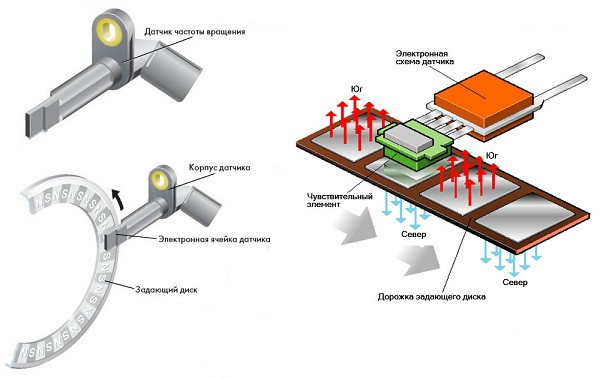

На основе эффекта Холла

Его работа основана на эффекте Холла. На разных концах плоского проводника, помещенного в магнитное поле, образуется поперечная разность потенциалов.

В датчиках таким проводником является квадратная металлическая пластина, помещенная в микросхему, включающую в себя интегральную схему Холла и управляющую электронную схему. Датчик ABS расположен на противоположной стороне импульсного ротора. Ротор может быть полностью металлическим с зубьями или в виде пластикового кольца с магнитными участками и жестко прикреплен к ступице колеса.

В такой системе постоянно формируются всплески сигналов на определенной частоте. В спокойном состоянии частота минимальна. При движении металлические зубья или магнитные участки проходят через магнитное поле и вызывают изменение тока в датчике, которое отслеживается и регистрируется схемой. На основе этих данных формируется сигнал и отправляется в ЭБУ.

Датчики срабатывают сразу после начала движения, обладают высокой точностью и обеспечивают надежную работу систем.

Признаки и причины неисправностей датчика ABS

Одним из первых признаков, указывающих на неисправность в системе АБС, является свечение индикатора на приборной панели более 6 секунд после включения зажигания. Или загорается после начала движения.

Причин дефекта может быть много, отметим самые распространенные:

Обрыв проводов на датчике или неисправность блока управления. В таких случаях на приборную панель выводится ошибка, система отключается, а сигнал об изменении угловой скорости не подается.
Датчик колеса вышел из строя. После включения система запускает самодиагностику и находит неисправность, но продолжает работать. Возможно, на контактах датчика появилось окисление, что привело к плохому сигналу, либо датчик АБС закоротил или он «упал» на массу.
Механическое повреждение одного или нескольких элементов – подшипника ступицы, люфта ротора на датчике и т д. В таких случаях система не включится.

Наиболее уязвимым звеном всей системы является датчик колеса, который находится возле вращающейся ступицы и полуоси. Появление грязи или образование накипи в подшипнике ступицы может привести к полной блокировке системы АБС. На неисправность датчика указывают следующие симптомы:

на бортовом компьютере появляется код ошибки ABS;
отсутствие характерной вибрации и звука при нажатии на педаль тормоза;
при экстренном торможении колеса блокируются;
сигнал стояночного тормоза отображается, когда он находится в выключенном положении.

При обнаружении одного или нескольких признаков первым делом необходимо провести диагностику датчика колеса.

Как провести диагностику системы ABS

Для получения полной и достоверной информации о состоянии всей системы следует проводить диагностику с помощью специального оборудования. Для этого производитель предоставляет специальный контакт. После подключения включается зажигание, что запускает тест. Адаптер выдает коды ошибок, каждый из которых указывает на поломку того или иного узла или элемента системы.

Хорошей моделью такого устройства является Scan Tool Pro Black Edition от корейских производителей. 32-битный чип позволяет диагностировать не только двигатель, но и все узлы и агрегаты автомобиля. Стоимость такого устройства относительно невысока.

Диагностику также можно провести в сервисных центрах и на АЗС. Но даже в гаражных условиях при наличии некоторых знаний выявить неисправности не составит труда. Для этого понадобится следующий набор инструментов: паяльник, тестер, термоусадка и ремонтные контакты.

Проверка осуществляется в следующем порядке:

проверенное колесо поддомкрачивается;
блок управления и управляющие выходы разбираются;
к датчикам подключаются ремонтные контакты;
сопротивление измеряется мультиметром.

Полностью исправный датчик ABS в состоянии покоя имеет сопротивление 1 кОм. При вращении колеса показания должны меняться, если этого не происходит, датчик неисправен. Следует помнить, что разные датчики имеют разное значение, поэтому перед началом работы необходимо их изучить.

Проверка датчика ABS мультиметром

Кроме самого устройства нужно найти описание модели датчика. Дальнейшие работы ведутся в следующем порядке:

Станок ставится на ровную ровную поверхность, после чего фиксируется его положение.
Снимается колесо, где будет проверяться датчик ABS.
Разъединяется разъем и зачищаются контакты как датчика, так и самого штекера.
Провода и их соединения осматривают на износ и другие признаки повреждения изоляции.
Переключатель мультиметра переводится в режим измерения сопротивления.
Щупы тестера прикладывают к выходным контактам датчика и снимают показания. При нормальных условиях на дисплее прибора должно отображаться число, указанное в паспорте датчика. Если такой информации нет, за норму принимаем показания 0,5 — 2 кОм.
Затем, не снимая щупов, катится колесо автомобиля. Если датчик исправен, то сопротивление будет меняться, и чем выше скорость вращения, тем сильнее изменяется сопротивление.
Мультиметр переключается в режим измерения напряжения и производится измерение.
При скорости вращения колеса 1 об/сек. Показатель должен быть в пределах 0,25 – 0,5 В. Чем выше скорость вращения, тем больше напряжение.
Все датчики проверяются в одинаковой последовательности.

Кроме того, весь жгут проводов прозванивается между собой, чтобы не было короткого замыкания.

Следует помнить, что конструкция и значения датчиков с заднего и переднего мостов разные.

На основании данных, полученных при измерениях, определяется функция датчика:

показатель ниже нормы – датчик бесполезен;
очень маленький показатель сопротивления или близкий к нулю — раскачивается цепь катушки;
при перегибе жгута проводов меняется показатель сопротивления – провода проводки повреждены;
показатель сопротивления стремится к бесконечности — обрыв проводника, либо сердечник в индукционной катушке.

Следует знать, если показания сопротивления одного из датчиков АБС при диагностике сильно отклоняются от других, то он неисправен.

Прежде чем начинать прозванивать провода в жгуте, следует узнать распиновку штекера модуля управления. Затем размыкаются соединения с датчиками и ЭБУ. И уже после этого можно начинать последовательно прозванивать провода в жгуте по распиновке.

Проверка датчика ABS осциллографом

Осциллограф также можно использовать для определения исправности датчиков ABS. Однако стоит отметить, что для этого потребуется определенный опыт работы с ним. Если вы заядлый радиолюбитель, это не покажется сложным, а вот у простого обывателя может возникнуть ряд сложностей. И самое главное – это стоимость устройства.

Такое устройство больше подойдет специалистам и мастерам сервисных центров и АЗС. Но если у вас есть такой прибор, он будет хорошим помощником и поможет выявить неисправности не только в системе АБС.

С помощью осциллографа визуализируется электрический сигнал. Амплитуда и частота тока отображаются на специальном экране, благодаря чему можно получить точную информацию о работе того или иного элемента.

Итак, проверка начинается так же, как и с мультиметром. Только в точке подключения мультиметра подключен осциллограф. И так последовательность:

подвесное колесо вращается с частотой примерно 2 – 3 оборота в секунду;
показания колебаний фиксируются на приборной доске.

Определив целостность одного колеса, следует сразу начинать проверку с противоположной стороны оси. После сравнения данных и на их основе делаются выводы:

при условии относительной схожести показаний – датчики исправны;
отсутствие ступенчатого явления при установке меньшего синусоидального сигнала свидетельствует о нормальной работе датчика;
стабильная амплитуда с пиковыми значениями, не превышающими 0,5 В на упомянутых выше скоростях, свидетельствует о исправности датчика.

Проверка без приборов

Работу датчиков ABS также можно проверить в присутствии магнитного поля. Для этого берется любой железный предмет и прикладывается к корпусу датчика. При включенном зажигании должно тянуть.

Кроме того, следует внимательно осмотреть сам датчик и место установки на наличие повреждений. Провод не должен быть перетертым, перерезанным, сломанным и т.п. Разъем датчика не должен иметь окисления.

Важно знать, что наличие грязи и окисления может искажать сигнал с датчика.

Вывод

Для диагностики датчиков системы АБС необязательно ехать в автомастерскую, это можно сделать самостоятельно при наличии необходимых инструментов. Однако, чтобы получить полную картину, нужен правильный набор знаний и немного свободного времени.
