Mercedes-Benz GLK X204 — серия роскошных компактных кроссоверов, выпускавшихся в 2008, 2009, 2010, 2011, 2012, 2103, 2014, 2015 годах в различных модификациях GLK 200, GLK 2202, GLK 2202, GLK 2202, GLK 2202, ГЛК 350 4MATIC. В этой статье вы найдете описание предохранителей и реле Мерседес х204 с блок-схемами и их расположением. Выберите предохранитель прикуривателя.
Назначение предохранителей и реле может отличаться от показанного и зависит от года выпуска и уровня электрооборудования.
Содержание
Блоки под капотом
Блок предохранителей и реле

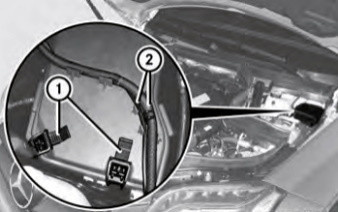

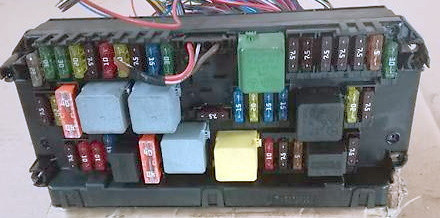

Основной блок с предохранителями и реле расположен под капотом с левой стороны и закрыт защитной крышкой.
Для доступа необходимо нажать на замки под цифрами (1) и снять электрические провода (2). Сам блок будет выглядеть примерно так.
Схема
Описание
| F1 | 25А Блок управления ESP (N30/4) |
| F2 | 30A Блок управления передней левой двери (N69/1) |
| F3 | 30A Действителен до 31.3.10.: |
| Блок управления правой передней дверью (N69/2) | |
| F4 | 7.5A Действительно для автомобилей с двигателями 271, 272 до 31.8.08.: |
| Блок управления топливным насосом (N118) | |
| Действительно для автомобилей с двигателем 156: | |
| Блок управления топливным насосом левый (N118/3) | |
| Блок управления правым топливным насосом (N118/4) | |
| Действительно для автомобилей с кодом двигателя 642 (U41) Топливный фильтр с водоотделителем и сервисным пакетом системы смазки, двигатель 651: | |
| Датчик запотевания топливного фильтра с нагревательным элементом (B76/1) | |
| 20А блок управления фарами (N71/1) | |
| 7.5A Действительно для автомобилей с двигателем 651 до 31.05.10 или двигателем 646 с кодом (71o) Дополнительная установка топливного фильтра с подогревом: | |
| Блок управления датчиком запотевания топливного фильтра с нагревательным элементом (N33/7) | |
| F5 | Блок управления SAM 7,5 А с модулем предохранителей и реле сзади (N10/2) |
| Действительно для автомобилей с двигателем 156 с кодом (P98) Black Series от 1.7.11: | |
| Реле контура охлаждающей жидкости заднего моста (К36/3) | |
| Фактически с 1.12.09.: | |
| Выключатель наружного освещения (S1) | |
| F6 | 10А На автомобилях с дизельным двигателем: |
| Блок управления CDI (N3/9) | |
| Для автомобилей с бензиновым двигателем: | |
| Блок управления МЭ (N3/10) | |
| F7 | 20А Подключен через реле пусковой клеммы 50 (N10/1kM): |
| Стартер (М1) | |
| F8 | 7.5А Блок управления системой безопасности пассажиров (N2/10) |
| F9 | Розетка 15А в перчаточном ящике (X58/31) |
| F10 | 30A Действительно для типа 204.9: |
| Электродвигатель стеклоочистителя (M6/1) | |
| F11 | 7.5A Действительно для автомобилей с кодом (523) Звуковой модуль MB Audio 20 или код (510), Audio 20, включая CD-чейнджер, или код (525) Звуковой модуль Mb Audio 50 APS, или код (511) Audio 50 aPs, включая .DVD-чейнджер или код (527) COMAND APS с одним DVD-приводом (с функцией навигации) или код (512) COMAND APS с DVD-чейнджером или с 1.6.09 для кода (528) COMAND с DVD-чейнджером: |
| Аудио/экран COMAND (A40/8) | |
| Панель управления Audio/COMAND (A40/9) | |
| Действительно для автомобилей с кодом (509), навигационный модуль: | |
| Держатель навигационного модуля (А2/30-1) | |
| F12 | Панель климат-контроля 7,5А (N22/7) |
| Действительно для автомобилей типа 204.0/2, до 28.2.11, типа 204.9: | |
| Панель управления верхнего блока (N72/1) | |
| F13 | 7.5A Блок управления электронным модулем рулевой колонки (N80) |
| Действительно с 1.3.11 для автомобилей с кодом (238) Активная система удержания полосы движения, код (476) Автоматическое распознавание полосы движения, код (513) Система предупреждения об ограничении скорости или код (608) Адаптивная система рулевого управления, дальний свет: | |
| Многофункциональная камера (A40/11) | |
| F14 | 7,5А Блок управления ESP (N30/4) |
| F15 | 7.5А Блок управления системой безопасности пассажиров (N2/10) |
| F16 | 5A Действительно для типа ТС 204.0/2 до 31.5.09.: |
| Диагностический разъем (X11/4) | |
| 5A Действительно для автомобилей с коробкой передач 722: | |
| Электронный блок управления рычагом селектора (N15/5) | |
| F17 | 30A Действительно для кода автомобиля (413) Панорамный стеклянный люк с подъемно-сдвижной крышей: |
| Модуль управления панорамным люком (A98) | |
| 30A Действительно для автомобиля типа 204.0/2/3 с кодом (414) Стеклянный люк с электроприводом: | |
| Блок управления потолочным блоком управления (N70) | |
| F18 | 7.5A Действительно для автомобиля типа 204.0/2 с 1.3.11, тип 204.3: |
| блок управления верхнего блока управления (N72/1) | |
| Действительно для автомобилей типа 204.0/2, до 28.2.11, типа 204.9: | |
| Окончание плюсового провода шины данных LIN к кондиционеру панели приборов (Z68/2) | |
| Электрический разъем жгута проводов салона автомобиля и задних фонарей (X18) | |
| F19 | 20А Блок управления электроблокировкой руля (N26/5) |
| Блок управления электронным замком зажигания (N73) | |
| F20 | 40А Блок управления ESP (N30/4) |
| F21 | 7.5A Действительно для автомобилей типа 204.0/2 до 28.2.11, типа 204.9 до 31.5.11.: |
| Датчик тормозного сигнала (S9/1) | |
| Выключатель освещения вещевого ящика (S17/9) | |
| Действительно для автомобилей с кодом (U18), автоматической регистрацией детского сиденья (AKSE): | |
| Распознавание занятости сиденья и сиденье переднего пассажира AXLE (B48) | |
| Действительно для кода автомобиля (498), версия для Японии: | |
| Подготовка электрического предохранителя к установке электронной системы взимания платы за проезд (F34/5) | |
| F22 | Двигатель вентилятора двигателя внутреннего сгорания и встроенной системы кондиционирования воздуха 15 А (M4/7) |
| Электрический разъем жгута проводов кабины и двигателя (X26) | |
| F23 | Электрический разъем 20A жгута проводов салона и двигателя (X26) |
| На автомобилях с дизельным двигателем: | |
| Блок управления SAM с модулем предохранителей и реле сзади (N10/2) | |
| Электрический разъем жгута проводов кабины и двигателя (X26) | |
| F24 | 15A Электрический разъем салона и жгута проводов двигателя (X26) |
| Действительно для автомобилей с двигателем 642: | |
| Привод заслонки радиатора (Y84) | |
| Действительно для автомобилей с двигателем 646: | |
| Блок управления CDI (N3/9) | |
| F25 | 15A Действительно для автомобилей с двигателями 156, 271, 272, 274, 276: |
| Блок управления МЭ (N3/10) | |
| Действительно для автомобилей с двигателем 651: | |
| Лямбда-зонд перед катализатором (G3/2) | |
| Действительно с 1.6.10 для типа 204.3 с двигателем 651 и кодом (P84) Sport Edition: | |
| Блок управления шумогенератором выхлопной системы (N12) | |
| F26 | 20A Действительно для автомобилей с кодом (523) MB Audio 20 или кодом (510) Audio 20, включая CD-чейнджер: |
| Звуковой модуль (А2) | |
| Действительно для автомобилей с кодом (525) MB Audio 50 APS или кодом (511) Audio 50 APS, включая DVD-чейнджер: | |
| Аудиомодуль с системой автопилота (A2/56) | |
| Действительно для кода автомобиля (527) COMAND APS с одним приводом DVD (с функцией навигации) или кода (512) COMAND APS с DVD-чейнджером или с 1.6.09 для кода (528) COMAND с DVD-чейнджером: | |
| Модуль управления COMAND (A40/3) | |
| F27 | 7,5А Блок управления электронным замком зажигания (N73) |
| На автомобилях с дизельным двигателем: | |
| Блок управления CDI (N3/9) | |
| Для автомобилей с бензиновым двигателем: | |
| Блок управления МЭ (N3/10) | |
| F28 | Комбинация приборов 7,5 А (А1) |
| F29 | 10А фара правая (Е2) |
| Ф30 | 10А фара левая (Е1) |
| Действительно для автомобилей с двигателем 642: | |
| Электрический разъем жгута проводов кабины и двигателя (X26) | |
| F31A | 15А Реле звукового сигнала (N101 кО) активировано: |
| Левый рожок (H2) | |
| Правый рупор (H2/1) | |
| F31B | 15А Реле звукового сигнала (N101 кО) активировано: |
| Левый рожок (H2) | |
| Правый рупор (H2/1) | |
| F32 | 40A Действительно для автомобилей с двигателями 156, 271, 272: |
| Включается через реле очистки каталитического нейтрализатора (N10/1 кП): | |
| Электрический воздушный насос (M33) | |
| F33 | 10A Действительно для автомобилей с коробкой передач 722.6: |
| Блок управления электронной системы управления АКПП (N15/3) | |
| Действительно для автомобилей с коробкой передач 722.9: | |
| Блок управления полностью интегрированной системы управления автоматической коробкой передач (Y3/8) | |
| F34 | 7.5A Действительно для автомобилей с двигателями 274, 276: |
| Блок управления топливным насосом (N118) | |
| Действительно для автомобилей с двигателем 271, 272, 651 с 1.6.09, двигателем 642 с 1.12.09.: | |
| Блок управления топливным насосом (N118) | |
| Ф35 | 5А Блок управления ESP (N30/4) |
| Ф36 | 7.5A Действительно для автомобилей с кодом (233) Distronic Plus: |
| Электрический блок управления DISTRONIC (A89) | |
| Действительно для типа автомобиля 204.902/982/984: | |
| Электрогидравлический усилитель руля (A91/1) | |
| Реле | |
| Дж | Клемма реле 15 |
| К | Клемма реле 15R |
| Л | Релейный резерв |
| М | Клемма 50 реле, стартер |
| Н | Клемма 87 реле, двигатель |
| О | Реле звукового сигнала |
| П | Действительно для автомобилей с двигателями 156, 272, 276: |
| Реле очистки катализатора | |
| Вопрос | Действительно для кода (B03) «Функция старт-стоп ECO”: |
| Реле электродвигателя вентилятора масляного радиатора | |
| Р | Реле клеммы 87, ходовая часть |
Для прикуривателя в вещевом ящике встречаются предохранители с номерами 9 на 15А.
Блок силовых предохранителей

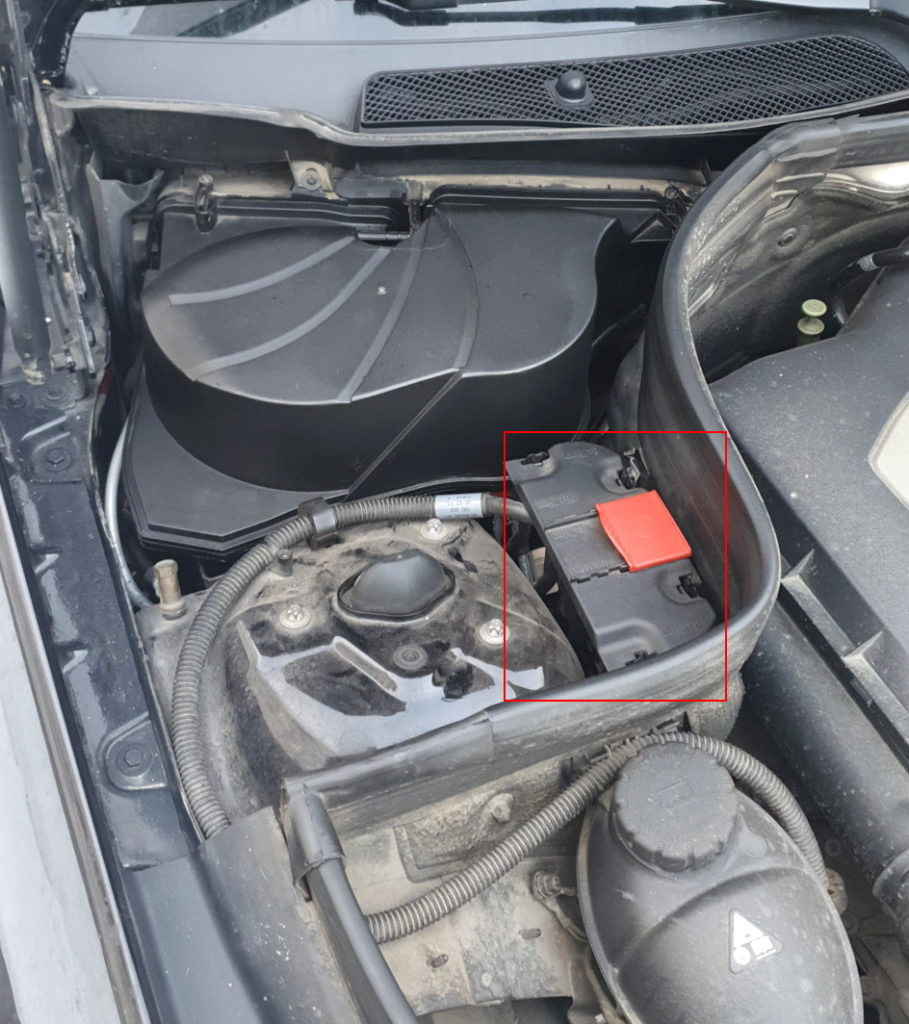

С правой стороны моторного отсека, рядом с аккумуляторной батареей, может быть установлен блок предохранителей.

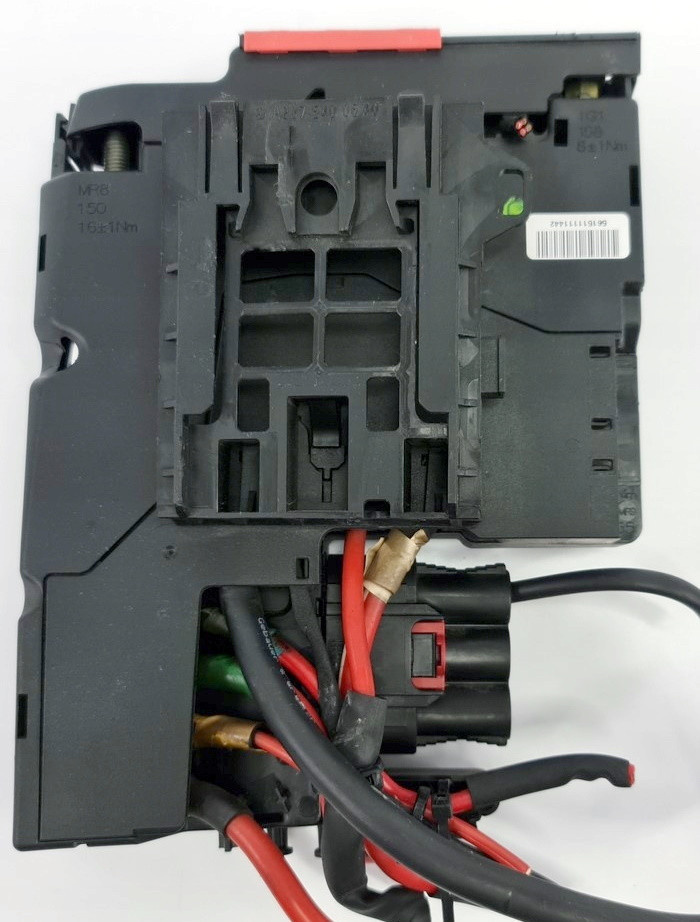

Фото — пример
Вариант 1

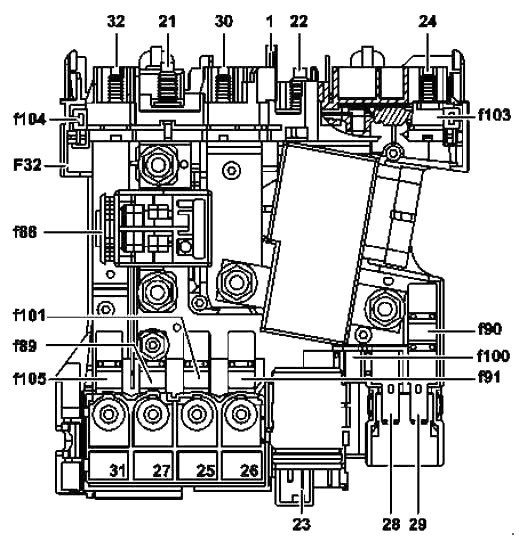

Схема
Обозначение
| F88 | Пирофуз: |
| Генератор (G2), | |
| Стартер (М1) | |
| F89 | Блок управления SAM передний 125А с модулем предохранителей и реле (N10/1) |
| F90 | 40A Действительно, за исключением кода (B03) «Функция старт-стоп ECO”: |
| Блок управления SAM с модулем предохранителей и реле сзади (N10/2) | |
| F91 | Двигатель вентилятора двигателя внутреннего сгорания 80 А и встроенный кондиционер (M4/7) |
| Ф100 | Контроллер вентилятора 40А (A32n1) |
| F101 | 60A Действительно для передней батареи: |
| Передний блок управления SAM с модулем предохранителей и реле (N10/1) | |
| Действительно для дизельного двигателя с кодом (833) «версия для Великобритании”: | |
| Блок предохранителей, блок управления левой задней двери (F64/1) | |
| Блок предохранителей, блок управления за правой дверью (F64/2) | |
| F103 | 150А На автомобилях с дизельным двигателем: |
| Дополнительный электронагреватель (R22/3) | |
| Действительно для бензинового двигателя и кода (833) «Версия для Великобритании”: | |
| Блок предохранителей, блок управления левой задней двери (F64/1) | |
| Блок предохранителей, блок управления за правой дверью (F64/2) | |
| F104 | Внутренний блок предохранителей 70А (F34) |
| F105 | Передний блок управления SAM 100А с модулем предохранителей и реле (N10/1) |
| F106 | Блок управления SAM 150А с модулем предохранителей и реле сзади (N10/2) |
| F107 | Бронировать |
| F108 | Бронировать |
| F109 | Бронировать |
| F110 | Бронировать |
Вариант 2

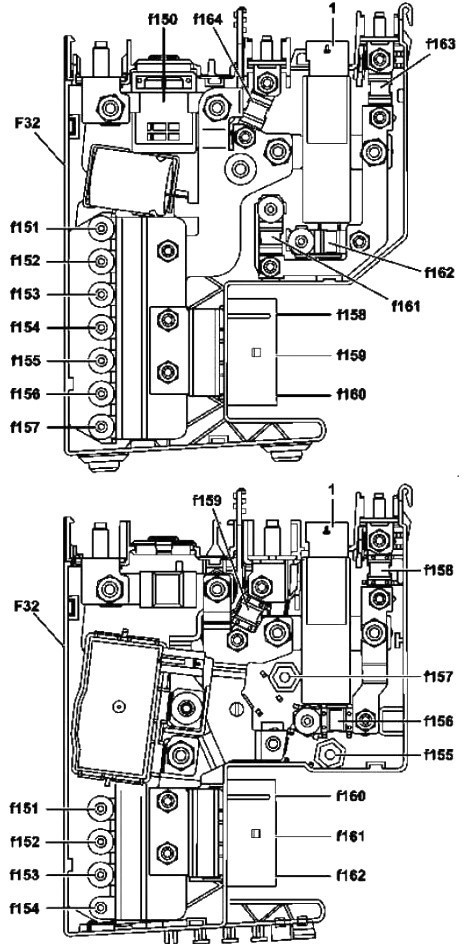

Схема
Цель
| Ф150 | 400A Действительно для автомобилей без кода (B03), функция «ECO Start-Stop”: |
| Пирофуз 88 (F32f88) | |
| 200A Действительно для автомобилей с кодом (B03), функция «ECO Start-Stop”: | |
| Генератор (G2) | |
| Стартер (М1) | |
| F151 | Двигатель вентилятора двигателя внутреннего сгорания 100 А и кондиционер со встроенной регулировкой (M4/7) |
| F152 | Передний блок управления SAM 150А с модулем предохранителей и реле (N10/1) |
| F153 | Действительно для автомобилей без кода (B03), функция «ECO Start-Stop”: |
| Бронировать | |
| 60A Действительно для автомобилей с кодом (B03) ECO Start-Stop и передним аккумулятором: | |
| Передний блок управления SAM с модулем предохранителей и реле (N10/1) | |
| F154 | 60A Действительно для автомобилей без кода (B03) Функция старт-стоп ECO и положение переднего аккумулятора: |
| Передний блок управления SAM с модулем предохранителей и реле (N10/1) | |
| 150A Действительно для автомобилей с дизельным двигателем и кодом (B03) функция «ECO Start-Stop”: | |
| Дополнительный электронагреватель (R22/3) | |
| Ф155 | Бронировать |
| F156 | 150A Действительно для автомобилей с дизельным двигателем и без кода (B03) функции «ECO start-stop”: |
| Дополнительный электронагреватель (R22/3) | |
| 100A Действительно для автомобилей с кодом (B03) функция «ECO Start-Stop”: | |
| Передний блок управления SAM с модулем предохранителей и реле (N10/1) | |
| F157 | 100A Действительно для автомобилей типа 204.902/982/984 или типа 204.987 с 1.7.10 по 31.5.11 с кодом (494) версии для США или кодом (460) версии для Канады): |
| Электрогидравлический усилитель руля (A91/1) | |
| Действительно для автомобилей типа 204.0/2/3 с двигателем 274.9, типа 204.002, с 01.12.12, с двигателем 651, с коробкой передач 722.9, типа 204.002/202/302, с 01.12.12, с 01.12.12, 1 с коробкой передач , 6.6 тип 204.9 (кроме типа 204.902/982/984) и тип 204.987, с 1.7.10 по 31.5.11, с кодом (494) версия для США или код (460) версия для Канады: | |
| Блок управления электроусилителем руля (N68) | |
| F158 | 50A Действительно для автомобилей без кода (B03), функция «ECO Start-Stop”: |
| Контроллер вентилятора (A32n1) | |
| 150A Действительно для автомобилей с кодом (B03), функция «ECO Start-Stop”: | |
| Блок управления SAM с модулем предохранителей и реле сзади (N10/2) | |
| F159 | 50A Действительно для автомобилей с кодом (965) «Базовая комплектация электрооборудования для арендованных автомобилей» и без кода (B03) «Эко-старт-стоп”: |
| Многофункциональный блок управления спецтехники (N26/9) | |
| 200A Действительно для автомобилей с кодом (B03), функция «ECO Start-Stop”: | |
| Реле дополнительного аккумулятора (К57/2) | |
| F160 | 60A Действительно для типа автомобиля 204.0/2/3 с 1.6.12, без кода (B03) Функция «ECO start-stop”: |
| Внутренний блок предохранителей (F34) | |
| 50A Действительно для автомобилей с кодом (B03), функция «ECO Start-Stop”: | |
| Контроллер вентилятора (A32n1) | |
| F161 | 100A Действительно для автомобилей без кода (B03), функция «ECO Start-Stop”: |
| Передний блок управления SAM с модулем предохранителей и реле (N10/1) | |
| 50A Действительно для автомобилей с кодом (965) Базовая комплектация электрооборудования для арендованных автомобилей и кодом (B03) функция «ECO Start-Stop”: | |
| Многофункциональный блок управления спецтехники (N26/9) | |
| F162 | Действительно для автомобилей без кода (B03), функция «ECO Start-Stop”: |
| Бронировать | |
| 60A Действительно для типа автомобиля 204.0/2/3 с 1.6.12 с кодом (B03) функция «ECO Start-Stop”: | |
| Внутренний блок предохранителей (F34) | |
| F163 | 150A Действительно без кода (B03) «Функция старт-стоп ECO””: |
| Блок управления SAM с модулем предохранителей и реле сзади (N10/2) | |
| F164 | 80A Действительно для автомобилей без кода (B03), функция «ECO Start-Stop”: |
| Блок управления SAM с модулем предохранителей и реле сзади (N10/2) |
Блок в салоне
Блок предохранителей расположен с левой стороны приборной панели.

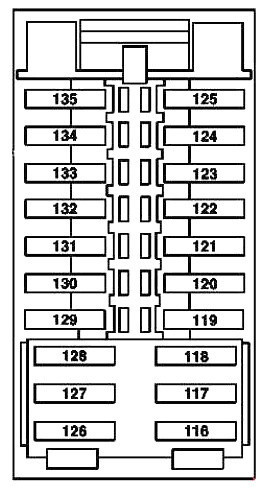

Схема
Расшифровка
| F116 | 30A Действительно до 31.05.09 для автомобилей с кодом (275) Пакет памяти (сиденье водителя, рулевая колонка, зеркала): |
| Блок управления сиденья водителя (N32/1) | |
| F117 | 15A Действителен до 31.05.09 для автомобилей типа 204.0/2 с кодом (483) Пакет ADVANCED AGILITY: |
| Блок управления адаптивной системой демпфирования (N51/5) | |
| F118 | |
| F119 | 7.5A Действительно до 31.05.09 для автомобилей с кодом (581) Комфортный климат-контроль: |
| Двигатель заднего вентилятора (M2/1) | |
| Действительно до 1.6.12 для автомобилей с кодом (255) AMG Performance Media: | |
| Блок управления AMG Performance Media (N125/3) | |
| F120 | |
| F121 | |
| F122 | |
| F123 | 10A Действительно для автомобилей типа 204.0/2/3 с кодом (443) Рулевое колесо с подогревом или с кодом (476) Автоматическое распознавание полосы движения: |
| Блок управления электронным модулем рулевой колонки (N80) | |
| F124 | |
| F125 | |
| F126 | 30A Действительно до 31.05.09 для автомобилей с кодом (242) Сиденье переднего пассажира с электрической регулировкой и памятью: |
| Блок управления сиденья переднего пассажира (N32/2) | |
| F127 | |
| F128 | |
| F129 | 20A Действительно до 31.05.09 для автомобилей с двигателем 156: |
| Реле электродвигателя вентилятора масляного радиатора (K25) | |
| F130 | |
| F131 | |
| F132 | |
| F133 | |
| F134 | |
| Ф135 |
Блоки в багажнике
Блок предохранителей и реле

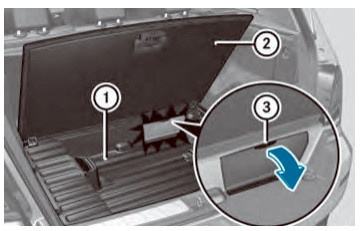

В багажнике под полом багажника обозначенным (2) находится главный блок предохранителей и реле, закрытый крышкой (3).

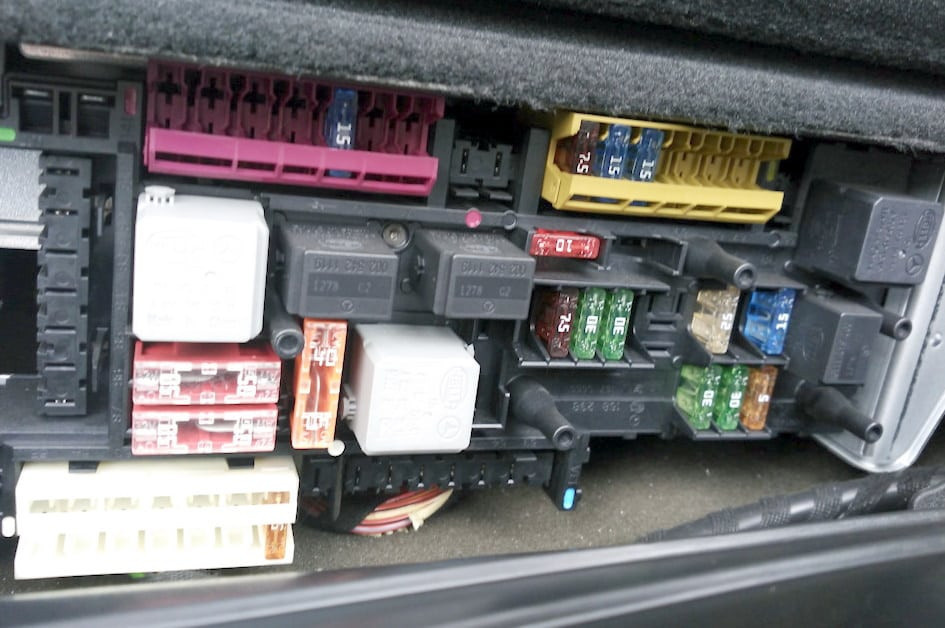

Фото
Схема
Описание
| F37 | 5A Действительно, за исключением типа 204.077/277/377: |
| Магнитная катушка NECK-PRO в подголовнике сиденья водителя (Y24/12) | |
| Магнитная катушка NECK-PRO, подголовник на сиденье переднего пассажира (Y24/13) | |
| F38 | 15A Действительно для типа 204.2/9: |
| Активируется через реле стеклоочистителя задней двери (N10/2kE): | |
| Электродвигатель стеклоочистителя задней двери (M6/4) | |
| F39 | 30A Действительно для типа 204.0/2/9, кроме британских автомобилей до 31.5.09 или для типа 204.0/2/9 с 1.6.09.: |
| Блок управления задней левой двери (N69/3) | |
| F40 | Бронировать |
| F41 | 30A Действительно для типа 204.0/2/9 до 31.3.10.: |
| Блок управления задней правой дверью (N69/4) | |
| Действует с 1.4.10.: | |
| Блок управления правой передней дверью (N69/2) | |
| F42 | 25A Действительно для бензинового двигателя или двигателя 642 с 01.12.09 или двигателя 651 с 06.01.09.: |
| Блок управления топливным насосом (N118) | |
| 20A Действительно для двигателя 646 или двигателя 642 с 30.11.09 или двигателя 651 с 31.5.09.: | |
| Реле топливного насоса (N10/2kD) включается: | |
| Топливный насос (М3) | |
| F43 | 5A Действителен с 1.6.09 для кода (581) «Автоматическая комфортная климатическая установка”: |
| Двигатель заднего вентилятора (M2/1) | |
| F44 | 30A Действительно для типа 204.0/3/9 с кодом (494) «Исполнение для США» или с кодом (460) «Исполнение для Канады» и без кода (275) «Пакет памяти (сиденье водителя, рулевая колонка, зеркало)”: |
| Блок переключателей регулировки переднего правого сиденья (S23) | |
| Действует без кода (494) «Версия для США» и без кода (460) «Версия для Канады» и без кода (275) «Пакет памяти (сиденье водителя, рулевая колонка, зеркало)”: | |
| Выключатель частичной электрической регулировки сиденья переднего пассажира (S23/1) | |
| F45 | 30A Действительно для типа 204.0/3/9 с кодом (494) «Исполнение для США» или с кодом (460) «Исполнение для Канады» и без кода (275) «Пакет памяти (сиденье водителя, рулевая колонка, зеркало)”: |
| Блок переключателей регулировки переднего левого сиденья (S22) | |
| Действует без кода (494) «Версия для США» и без кода (460) «Версия для Канады» и без кода (275) «Пакет памяти (сиденье водителя, рулевая колонка, зеркало)”: | |
| Переключатель частично электрической регулировки сиденья водителя (S22/1) | |
| F46 | 7,5 А Действительно для типа 204.0/2/9: |
| Антенный усилитель FM на заднем стекле (A2/19) | |
| Действительно для типа 204.3: | |
| Антенный усилитель FM 2 и DAB (A2/19) | |
| Действительно до 31.05.10 для кода (551) «Охранная сигнализация (EDW)» и с 1.6.10 для кода (551) «Охранная сигнализация (EDW)» и без кода (494) «Версия для США”: | |
| Сирена сигнализации (H3/1) | |
| Действительно до 31.05.10 для кода (551) «Охранная сигнализация (EDW)» и с 1.6.10 для кода (551) «Охранная сигнализация (EDW)» и без кода (494) «Версия для США”: | |
| Блок внутренней защиты и управления защитой от буксировки (N26/6) | |
| Действительно для типа 204.2: | |
| Антенный усилитель 1 на заднем стекле (A2/71) | |
| На автомобилях типа 204.2 с кодом (498): комплектация для Японии: | |
| Антенный усилитель FM на заднем стекле (A2/19) | |
| Антенный усилитель TV 1 и антенна DAB, диапазон III (A94/1) | |
| На автомобилях типа 204.2 с кодом (537): цифровое радио: | |
| Антенна DAB диапазона III (A95/2) | |
| Действительно для кода (498) (версия для Японии) и кода (889) (Keyless Go): | |
| Антенный усилитель TV 2 и KEYLESS-GO (A94/2) (для типа 204.0/3/9) | |
| Антенный усилитель KEYLESS-GO (A94/4) (для типа 204.2) | |
| Действительно для автомобилей с Keyless Go (код 889): | |
| Антенный усилитель FM на заднем стекле (A2/19) (для типа 204.0/2/9) | |
| Антенный усилитель FM 2 и DAB (A2/19) (для типа 204.3) | |
| F47 | |
| F48 | |
| F49 | 40A Реле обогрева заднего стекла (N10/2kC) включается: |
| Система обогрева заднего стекла (R1) | |
| F50 | 50A На автомобилях с кодом (299): Система PRE-SAFE: |
| Реверсивный преднатяжитель переднего правого ремня безопасности (A76/1) | |
| F51 | 50A На автомобилях с кодом (299): Система PRE-SAFE: |
| Реверсивный натяжитель переднего левого ремня безопасности (A76) | |
| F52 | |
| F53 | 15А Действителен до 31.5.09 для кода (550) «Сцепка”: |
| Блок управления обнаружения прицепа (N28/1) | |
| Действует до 1.6.09 для кода (550) «Townfest”: | |
| Блок управления обнаружения прицепа (N28/1) | |
| F54 | 7.5A Действителен до 31.5.09 для кода (550) «Сцепка”: |
| Блок управления обнаружения прицепа (N28/1) | |
| 15А Действителен до 1.6.09 для кода (550) «Сцепка”: | |
| Блок управления обнаружения прицепа (N28/1) | |
| 5A Действительно для типа 204.077/277/377 до 31.5.09.: | |
| Группа переключателей регулировки поясничного подпора и боковых поддержек на сиденье водителя (S109/4) | |
| Группа переключателей регулировки поясничного подпора и боковых поддержек на сиденье переднего пассажира (S109/5) | |
| Клапанный блок AMG сиденья переднего пассажира (Y109/3) | |
| Блок клапанов AMG сиденья водителя (Y109/2) | |
| F55 | 5A Действительно для кода (U42) «Система нейтрализации отработавших газов дизельных двигателей BlueTEC”: |
| Блок управления AdBlue (N118/5) | |
| F56 | 15А Действителен до 31.5.09 для кода (550) «Сцепка”: |
| Блок управления обнаружения прицепа (N28/1) | |
| Действует до 1.6.09 для кода (550) «Townfest”: | |
| Разъем прицепа (X58) | |
| 5A Действительно для типа 204.077/277/377 до 31.5.09.: | |
| Группа переключателей регулировки поясничного подпора и боковых поддержек на сиденье водителя (S109/4) | |
| Группа переключателей регулировки поясничного подпора и боковых поддержек на сиденье переднего пассажира (S109/5) | |
| Клапанный блок AMG сиденья переднего пассажира (Y109/3) | |
| Блок клапанов AMG сиденья водителя (Y109/2) | |
| F57 | 20А Действителен до 31.5.09 для кода (550) «Сцепка”: |
| Блок управления обнаружения прицепа (N28/1) | |
| Действует до 1.6.09 для кода (550) «Townfest”: | |
| Блок управления обнаружения прицепа (N28/1) | |
| F58 | 20A Действительно с дебетовым кодом 550: |
| Блок управления обнаружения прицепа (N28/1) | |
| F59 | 5A Действительно для автомобилей с кодом (220): PARKTRONIC или кодом (230): за исключением помощи при парковке: |
| Блок управления системой помощи при парковке (N62) | |
| Действительно для автомобилей с кодом (233) Distronic Plus: | |
| Датчик DISTRONIC (DTR) передний бампер, левый (B29/2) | |
| Датчик DISTRONIC (DTR) в переднем правом бампере (B29/3) | |
| Действительно для автомобилей с системой контроля слепых зон (код 234): | |
| Интеллектуальный радарный датчик в заднем бампере слева (B29/4) | |
| Интеллектуальный радарный датчик в правом заднем бампере (B29/5) | |
| F60 | 7.5A Действительно для автомобилей с кодом (409) «Многоконтурное переднее левое/правое сиденье”: |
| Многоконтурный воздушный насос сиденья (M40) | |
| F61 | 40A Действительно для типа 204.2/9 с кодом (890) «Задняя дверь с системой EASY-PACK”: |
| Блок управления задней двери (N121/1) | |
| F62 | 30А Действителен с 1.6.09 для кода (275) «Пакет памяти (сиденье водителя, рулевая колонка, зеркало)”: |
| Блок управления сиденья водителя (N32/1) | |
| F63 | 30A Действителен с 1.6.09 для кода (242) «Сиденье переднего пассажира с электрической регулировкой и функцией”: |
| Блок управления сиденья переднего пассажира (N32/2) | |
| F64 | 25A Действительно для кода типа 204.0/9 (U80)» Розетка 115В в багажном отделении”: |
| Блок управления AC/DC преобразователем (N24/3) | |
| F65 | 15A Действителен с 1.6.09 для типа 204.0/2/3 с кодом (483) «Пакет ADVANCED AGILITY”: |
| Блок управления адаптивной системой демпфирования (N51/5) | |
| Действительно для типа 204.9 с кодом (443) «Рулевое колесо с подогревом» или кодом (476) «Автоматическое распознавание полосы движения”: | |
| Блок управления электронным модулем рулевой колонки (N80) | |
| F66 | 7.5A Действительно для типа 204.0/2/3 с двигателем 651 с 1.6.12 и с кодом (427) «7-ступенчатая автоматическая коробка передач» или кодом (B03) «Функция ECO start-stop””: |
| Реле насоса циркуляции трансмиссионного масла (К60/1) | |
| F67 | 30A Относится к автомобилям с аудиосистемой (код 810): |
| Блок управления усилителем звука (N40/3) | |
| F68 | |
| F69 | 20A Действительно для типа 204.9 с кодом (810) «Акустическая система”: |
| Задний усилитель сабвуфера (N40/9) | |
| F70 | 5A Действительно для автомобилей с кодом (470) «Система контроля давления в шинах (базовая), марка Schrader» или с кодом (475) «Система контроля давления в шинах (Premium), марка Schrader”: |
| Блок управления контроля давления в шинах (N88) | |
| F71 | 15A На автомобилях с кодом (301): набор пепельниц/мешок для курения: |
| Прикуриватель с подсветкой пепельницы спереди (R3) | |
| Действителен без кода (301): набор пепельниц/мешок для курения: | |
| Розетка салона передняя (X58/17) | |
| F72 | 15A Действительно для типа 204.2/9: |
| Розетка в багажном отделении (X58/4) | |
| Действительно для типа 204.0/9 с кодом (U80) «Розетка 115 В в багажном отделении”: | |
| Розетка 115 В (X58/34) | |
| F73 | 7.5A Действительно для типа 204.0/2 с 1.6.09, типа 204.9: |
| Диагностический разъем (X11/4) | |
| Действительно для двигателя 156 с 1.7.11.: | |
| Блок управления режимами движения (N145) | |
| Действительно для автомобилей с автономной системой отопления (код 228): | |
| Приемник дистанционного управления дополнительным отопителем (A6/1) | |
| F74 | 15A Действительно для автомобилей с Keyless Go (код 889): |
| Блок управления системой KEYLESS-GO (N69/5) | |
| F75 | 20A Действительно для автомобилей с дополнительным отопителем (код 228): |
| Дополнительный обогреватель (А6) | |
| F76 | Внутренняя розетка 15 А (X58/1) |
| F77 | 7.5A Действительно для кода (U10) Сиденье переднего пассажира с распознаванием веса: |
| Блок управления системой взвешивания пассажиров (WSS) (N110) | |
| F78 | 7.5A Применяется с 1.3.11 для автомобилей с кодом (401) «Комфортные передние сиденья, включая сиденья с подогревом и вентиляцией”: |
| Регулятор вентилятора вентиляции перед левым сиденьем (N29/5) | |
| Регулятор вентилятора вентиляции перед правым сиденьем (N29/6) | |
| F79 | 7,5 А зарезервировано |
| F80 | 5A Действительно для автомобилей с кодом (233) «ДИСТРОНИК ПЛЮС», кодом (237) «Активная система контроля слепых зон» или кодом (238) «Активная система удержания полосы движения”: |
| Блок управления датчиками обзора и радара (N62/2) | |
| Действительно для типа 204.9 с 1.6.12 с кодом (235) «Активная помощь при парковке”: | |
| Блок управления системой помощи при парковке (N62) | |
| F81 | 5A На автомобилях с кодом (518): мультимедийный интерфейс: |
| Блок управления мультимедийным интерфейсом (N125/1) | |
| F82 | 5A Действительно для кода (386) «Дополнительный отопитель» или кода (228) «Мобильный телефон”: |
| Компенсатор мобильной связи UMTS (A28/13) | |
| Действительно до 31 мая 2009 г для кода (498) «Версия для Японии”: | |
| Блок управления ТВ-тюнером (N143) | |
| F83 | 7.5A Действительно до 28.2.11 для кода (498) «Версия для Японии”: |
| Электронный блок управления взиманием платы за проезд (A50/3) | |
| Действительно для типа 204.0/3/9 с кодом (359) «Система экстренного вызова TELE AID» или с кодом (348) «Система экстренного вызова/система информационного обеспечения”: | |
| Блок управления системой экстренного вызова (N123/4) | |
| Действительно для типа 204.9 с кодом (866) «Подготовка для задней мультимедийной развлекательной системы”: | |
| Задний левый дисплей (A40/5) | |
| Задний правый дисплей (A40/6) | |
| Действительно для типа 204.9 от 1.6.12 с кодом (218) «Камера заднего вида» и с кодом (498) «Версия для Японии”: | |
| Электроника камеры заднего вида (N93/3) | |
| F84 | 7.5A Действительно для типа 204.0 с кодом (536) «SIRIUS Satellite Radio» и кодом (523) «MB Audio 20 Radio» или кодом (510) «Audio 20, включая CD-чейнджер», тип 204.0 до 31.5.09 включительно с кодом (536) «Спутниковое радио SIRIUS» и кодом (512) «COMAND APS с DVD-чейнджером», введите 204.9 с кодом (536) «Спутниковое радио SIRIUS» и с кодом (523) «Радио MB Audio 20» или с код (510) «Audio 20, включая CD-чейнджер», тип 204.9 до 31.5.09 с кодом (536) «Спутниковое радио SIRIUS» и код (512) «COMAND APS, включая DVD-чейнджер», тип 204.0/9 от 1.6 .10 с кодом (536) «Спутниковое радио SIRIUS», тип 204.3 с кодом (536) «Спутниковое радио SIRIUS”: |
| Блок управления спутниковым цифровым аудио-радио (SDAR) (N87/5) | |
| Действительно с 1.6.09 по 31.5.10 для типа 204.0/9 с кодом (536 «Спутниковое радио SIRIUS”: | |
| Контроллер SDAR/тюнер высокой четкости (N87/8) | |
| Действительно для автомобилей с цифровым радио (код 537): | |
| Блок управления цифровым аудиовещанием (N87/3) | |
| Действительно для типа 204.0/2/3 с кодом (218) «Камера заднего вида» и без кода (498) «Версия для Японии», тип 204.9 до 31.5.12 с кодом (218) «Камера заднего вида» и без кода (498) «Версия для Японии”: | |
| Модуль питания камеры заднего вида (N66/10) | |
| Действительно для типа 204.0/2/3 с кодом (218) «Камера заднего вида» и кодом (498) «Версия для Японии», тип 204.9 до 31.5.12 с кодом (218) «Камера заднего вида» и кодом (498) «Версия для Японии”: | |
| Блок управления камерой заднего вида (N66/2) | |
| Тип 204.9 от 1.6.12 с кодом (218) «Камера заднего вида» и с кодом (498) «Версия для Японии”: | |
| Электроника камеры заднего вида (N93/3) | |
| Тип 204.9 от 1.6.12 с кодом (218) «Камера заднего вида» и без кода (498) «Версия для Японии”: | |
| Камера заднего вида (B84/3) | |
| Действительно для кода (501) 360-градусная камера: | |
| блок управления камерой 360° (N148) | |
| F85 | 7.5A Действительно до 31.5.09 для кода (498) «Версия для Японии”: |
| Блок управления ТВ-тюнером (N143) | |
| Действительно с 1.6.09 для кода (498) «Версия для Японии”: | |
| Цифровой ТВ-приемник (A90/3) | |
| F86 | 7.5A Действительно для типа 204.9 с кодом (864) «Задняя мультимедийная развлекательная система”: |
| DVD-проигрыватель (А40/4) | |
| F87 | 7.5A Действительно для типа 204.0/3/9 с кодом (359) «Система экстренного вызова TELE AID» или с кодом (348) «Система экстренного вызова/информационная система”: |
| Блок управления системой экстренного вызова (N123/4) | |
| F88 | 15A Относится к автомобилям с коробкой передач 722: |
| Модуль сервопривода для автоматической коробки передач DIRECT SELECT (A80) | |
| F89 | 20А Действителен до 1.6.09 для кода (550) «Сцепка”: |
| Блок управления обнаружения прицепа (N28/1) | |
| Действительно с 1.6.09 для двигателя 156: | |
| Реле электродвигателя вентилятора масляного радиатора (K25) | |
| Действительно для кода (P98) Black Series: | |
| Реле контура охлаждающей жидкости заднего моста (К36/3) | |
| F90 | 40A Действительно для кода (U42) «Система нейтрализации отработавших газов дизельных двигателей BlueTEC”: |
| Блок предохранителей AdBlue (F37) | |
| Реле подачи AdBlue (K27/7) | |
| F91 | |
| F92 | |
| Реле | |
| ОДИН | Клемма реле 15 |
| Б | Клемма реле 15R (1) |
| С | Реле обогрева заднего стекла |
| Д | На автомобилях с дизельным двигателем: |
| Реле топливного насоса | |
| Е | Действительно для типа 204.2/9: |
| Реле стеклоочистителя задней двери | |
| Ф | Действует без кода (275) «Пакет памяти» (сиденье водителя, рулевая колонка, зеркало): |
| Реле регулировки сиденья | |
| Грамм | Клемма реле 15R (2) |
Предохранители под номерами 71, 72 и 76 на 15А отвечают за работу прикуривателя.
Блок силовых предохранителей
Недалеко от основного блока крепится силовой блок предохранителей.
Схема
Обозначение
- F111 — 60A Относится к автомобилям с двигателями 156, 642, 646 и аккумуляторной батареей в задней части автомобиля: передний блок управления SAM с модулем предохранителей и реле (N10/1)
- F112 – 80A Действителен до 31.05.09 Автомобиль с кодом (965) Электрическая подготовка арендованного автомобиля: Многофункциональный блок управления для спецавтомобилей (N26/9)
- F113 — 40A Действительно для двигателей 156: Блок управления левым топливным насосом (N118/3), Блок управления правым топливным насосом (N118/4)
- F114 — резерв
- F115 – 100A Действителен до 31.05.09 Автомобиль с кодом (965) Электрическая подготовка арендованного автомобиля: Многофункциональное управление для спецавтомобилей (N26/9)
