Ремонт рулевой рейки Мерседес W164: признаки и причины неисправности

Для непосвященного человека управление автомобилем очень простое – водитель крутит руль, затем колеса меняют положение. Профессионалы знают, что за этим движением стоит работа целой системы управления, состоящей из большого количества компонентов. Схема этого механизма постоянно модернизируется, но неизменными остаются наконечники, рулевая рейка и колонка, ведь именно с их помощью усилие человека на руле преобразуется в движение передних колес. Со временем механизмы изнашиваются, и приходится ремонтировать рулевую рейку Мерседес W164.

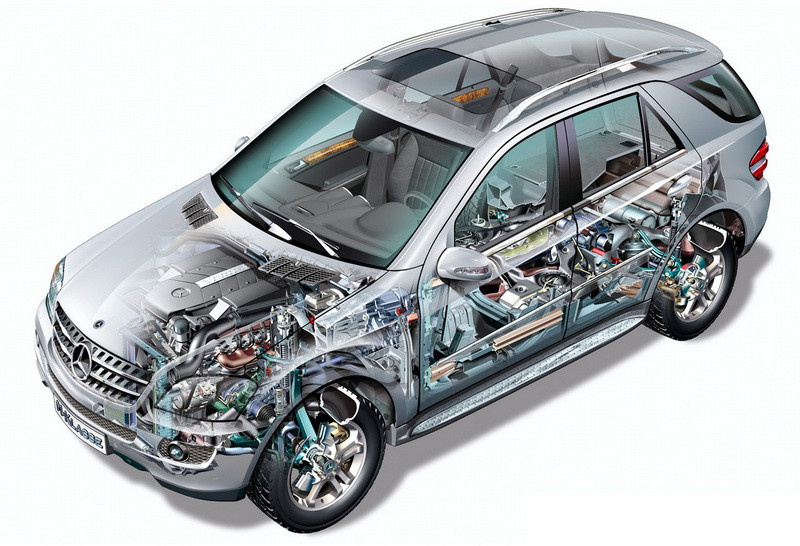

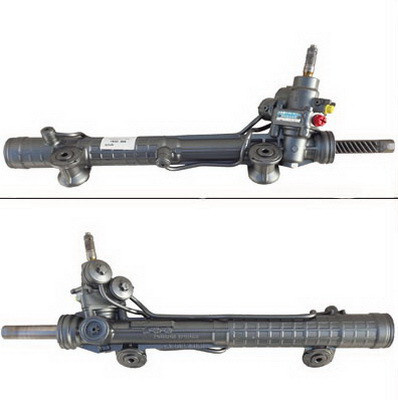

Из чего состоит рулевая рейка Мерседес

Рулевая тяга представляет собой механизм в корпусе, так как представляет собой тягу с кулачком. Кроме того, он включает в себя:

• подшипник с сальниковой коробкой;
• зажимное устройство с пружиной;
• шпуля с упором;
• пыльник;
• крепежное кольцо и скоба.

К конструкции крепятся управляющие тяги и наконечники, через которые движение передается на колесную пару. При наличии такого устройства, как гидроусилитель руля, дополнительно доступны исполнительный механизм, распределитель и насос. Усилитель руля монтируется сразу после руля и предназначен для облегчения управления автомобилем.

В тех случаях, когда для передачи вращения от насоса отдельно устанавливается встроенный электродвигатель, речь идет об электрогидравлическом усилителе руля. В последнее время все чаще стали устанавливать на рулевую рейку только электродвигатель без гидравлической составляющей.

Признаки неисправности рулевой рейки

Независимо от типа используемой системы необходимо внимательно прислушиваться к работе механизма, чтобы вовремя обнаружить неисправности. Они могут проявляться в виде свиста, стука, скрипа и тому подобных звуков. Даже если посторонние шумы были зафиксированы всего один раз, следует обратиться к специалистам для выявления причин и их устранения.

В большинстве случаев достаточно смазать механизмы или долить масло, чтобы рейка долгое время сохраняла работоспособность. Мелкий, но своевременный ремонт рейки W164 поможет избежать более серьезных проблем.

Встречаются и такие проблемы, как затрудненное вращение руля, отдача при езде, вибрации руля, появление люфта (зазора) или течи жидкости.

Основные причины поломки и износа реек

По конструкции рулевая рейка является достаточно надежным механизмом в автомобиле. Часто условия эксплуатации настолько неблагоприятны, что в результате происходит быстрый износ узлов и деталей. Это включает:

• регулярная неосторожная езда по неровным дорогам;
• попадание колеса в выбоину на скорости;
• резкое ускорение при крайних положениях руля;
• наезд на препятствия.

Все это приводит к тому, что происходит деформация и нарушение герметичности кузова, происходит сильный износ деталей внутри конструкции, а также образуются трещины или очаги ржавчины.

Диагностика неисправности рулевой рейки

Выявление поломок в рулевом механизме осуществляется несколькими способами:

• визуальный внешний осмотр;
• прислушиваться к странным звукам;
• осмотр автомобиля на смотровой яме;
• диагностика устройства.

Специалисты не рекомендуют самостоятельно проверять автомобиль на наличие неисправностей.

Регулировка рулевой рейки

Периодический стук в рулевой рейке или захлёбывание могут возникать в результате ослабления креплений крепления картера и/или кронштейна, а также выработки шаровых опор или трансмиссионной пары. Часто причиной таких проблем является нарушение соосности зацепов между рейкой и шестернями.

Избавиться от этого можно регулировкой механизма, где масло меняется или доливается. Осуществляется на смотровой яме, когда автомобиль закатывается на подъемник или устанавливается на домкрат.

Затем регулировочный винт затягивается до устранения неисправности. При сильном износе механизмов эта операция не даст должного эффекта.

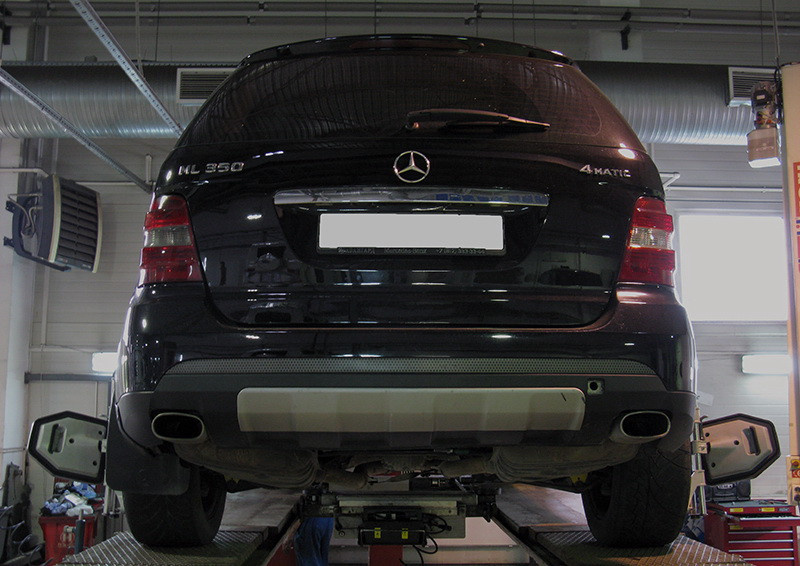

Как проходит ремонт рулевой рейки Мерседес в условиях автосервиса

На автосервисе ремонт рулевой рейки Мерседес МЛ 164 или другой аналогичной модели осуществляется в следующем порядке:

• рулевая рейка разбирается на отдельные составляющие;
• после разборки все детали очищаются от грязи, пыли, масла и продуктов износа;
• затем их обезжиривают;
• шток и распределительный вал шлифуются на токарном станке;
• сборка механизма с временной заменой изношенных деталей на новые;
• нужные участки промазываются специальным составом.
• выполненная работа проверяется на стойке для установления пригодности к использованию.


  Советы автолюбителей

  продлить срок службы рулевой рейки на своем автомобиле достаточно просто, для этого необходимо соблюдать следующие правила:

  • берегите транспорт при движении по неровной дороге, избегайте столкновения с препятствиями;
  • внимательно следите за уровнем жидкости в гидросистеме;
    не выключайте руль до упора без надобности;
  • обратите внимание на затяжку пылезащитных кнопок стойки.



  Исправный автомобиль – одно из важных условий безопасного передвижения по дорогам!



  Распределитель рулевого управления на Mercedes ML-Class (W164)

• Клапан регулирующего стержня MPL год с: 01.2008 : A2214600184 , 2214600184
• Параметрическая рейка (Год выпуска до: 01.2008) : 2114600984 , A2114600984 , 2114600884

Данная запчасть зависит от двигателя Mercedes ML/GLE и его модификаций

• МЛ 280 CDI (164.120) ОМ 624.940, МЛ 320 CDI 4-matic (164.122) ОМ 642.940, МЛ 350 (164.186) М 272.962, МЛ 500 4.113. 6. 4. 17. 16. 4. 175. МЛ 300 CDI 4-matic (164.121) [ОМ 642.820 , ОМ 642.832], МЛ 350 CDI 4-matic ОМ 642.820, МЛ 350 CDI 4-matic (164.122) ОМ 156.429. 156.429, ML 420 CDI 4-matic (164.128) OM 629.912, ML 450 CDI 4-matic (164.128) OM 629.912, ML 500 4-matic (164.172) M 2 300 (164.128) (164.128). А2214600184, 2214600184
• МЛ 280 CDI (164.120) ОМ 624.940, МЛ 320 CDI 4-matic (164.122) ОМ 642.940, МЛ 350 (164.186) М 272.962, МЛ 500 4.113. 6. 4. 17. 16. 4. 175. МЛ 300 CDI 4-matic (164.121) [ОМ 642.820 , ОМ 642.832], МЛ 350 CDI 4-matic ОМ 642.820, МЛ 350 CDI 4-matic (164.122) ОМ 156.429. 156.429, ML 420 CDI 4-matic (164.128) OM 629.912, ML 450 CDI 4-matic (164.128) OM 629.912, ML 500 4-matic (164.172) M 2 300 (164.128) ML 629.912, ML 504 4-1.)) М 2 300 (164,128) 164,124. ML 450 4-matic Hybrid (164.195) M272.973: 2114600984, A2114600984, 2114600884
• Реечное рулевое управление
• Кронштейн крепления балки на переднюю ось
• Болт монтажной пластины
• Электрический штекер
• Болт крепления рулевого вала

Снятие и установка 1. Деактивируйте функцию простого входа/выхода (автомобили с пакетом памяти).Смотрите также: датчик давления выхлопных газов

• Примечание:



• — В противном случае сиденье водителя и руль перемещаются в другое положение, например, при открытии или закрытии двери водителя. Это может привести к повреждению верхней рамы при установке запирающего устройства.



— Выключение осуществляется кнопками на руле в меню «Комфорт» на многофункциональном дисплее.3. Откачайте масло из заливного бачка в насос гидроусилителя руля.4. Снимите передние колеса.5.1 Снимите нижнюю защитную облицовку моторного отсека (автомобили с бензиновым двигателем).5.2 Снимите нижнюю часть кожуха шумоизоляции (автомобили с дизельным двигателем).6. Выпрессуйте шаровые опоры рулевых тяг из поворотных кулаков. За это: Ослабьте контргайку на соединительной тяге . Выдавите шаровой шарнир съемником .

• Примечание:



• Не повредите пыльник , так как это может привести к утечке смазки, что приведет к повышенному износу. Устанавливайте спусковой крючок осторожно, иначе можно повредить стальное кольцо . Снимите спусковой крючок , нажмите и остановите.



• — При сборке очистить контактные поверхности, а также резьбовые отверстия от масла и грязи.



• — Замените стопорную гайку и затяните требуемым моментом.7. Отсоедините электрический разъем (5) на клапане управления зубчатой ​​рейкой .8. Отверните нижний болт муфты  рулевого вала от реечного рулевого механизма . Для этого сначала поверните муфту рулевого вала в правильное положение, затем верните ее в исходное положение.9. Поверните рулевое колесо в среднее положение (переднее колесо в прямом положении) и зафиксируйте с помощью фиксатора.Обратите внимание на следующее:



• При снятой муфте рулевого вала руль вращать нельзя, иначе будет разрушена контактная катушка.10. Снимите каталитический нейтрализатор и сажевый фильтр в сборе.11. Наденьте муфту на рулевой вал и осторожно вытащите ее из рейки .:



• – При установке поверните червяк рулевой рейки  в среднее положение и установите муфту рулевого вала.



• — Не применять силу (бить молотком, мощным рычагом).



• — Для поворота рейки в центральное положение необходимо: Поверните рулевую рейку так, чтобы метки на крышке совпали с метками на корпусе золотникового клапана усилителя рулевого управления (стрелка). Вдавите муфту в клапан рулевого управления с усилителем так, чтобы крепление крышки попало в канавку  на муфте.12. Отверните болт  крепления масляных шлангов от реечного рулевого механизма и вытащите масляные магистрали.



• Замените уплотнительные кольца при установке.13. Снимите редуктор переднего моста .14. Отсоедините кронштейн крепления реечного рулевого механизма  и кронштейн крепления  балки переднего моста, для этого отверните болты.15. Сдвиньте механизм реечного рулевого управления максимально вправо, затем потяните его вниз влево от балки переднего моста.Примечание:



• — Очистите болты, гайки и контактные поверхности монтажного кронштейна и балки переднего моста от масла, смазки и консерванта при сборке.



— Под воздействием тепла смазочные материалы плавятся до такой степени, что резьбовые соединения могут ослабнуть.16. Проверьте сайлент-блоки, чтобы зафиксировать рейку и шестерню на наличие повреждений.17. Установка осуществляется в обратном порядке.18. Залейте насос гидроусилителя руля (см ниже).19. Проверить рулевое управление на работоспособность и герметичность.20. Выполнить измерение сход-развала (только после установки новых деталей).Регулировка зазора между упором и рулевой рейкой14. Корпус рулевой машины 16. Стопорное кольцо

• 1. Снимите рулевую рейку.2. Установите подставку на опору картера рулевого механизма.



• — Очистите рабочую поверхность перед началом работы.



— Используйте только специальные инструменты.3. Снять оба кожуха руля вместе с петлями (подробнее см ниже).4. Установите крепления  с левой и правой стороны рейки .6. Поверните рулевую рейку  несколько раз с помощью гаечного ключа.Смотрите также: контакты датчика скорости шевроле ланос 7. Переместите направляющую  в среднее положение. Снимите крепления  с обеих сторон подставки. Определите центральное положение с помощью глубиномера. Совместите края подставки со стопорным кольцом  в блоке управления  с обеих сторон.8. Аккуратно снимите резиновую заглушку с регулировочного болта , не повредив ее. 9. Установите скобу и указатель в блок управления  на регулировочный болт .10. С помощью индикатора проверьте зазор между направляющей  и упором . Для этого поверните рейку в направлении стрелки. При этом испытательный крутящий момент не должен превышать требуемого значения, иначе будет повреждено внутреннее кольцо. Если зазор не соответствует спецификации, продолжайте регулировку.Если зазор меньше 0,04 мм, отрегулируйте зазор.Если расстояние составляет 0,06… 0,09 мм, отрегулируйте расстояние.Если зазор более 0,6 мм, заменить рулевую рейку.11. Снимите кронштейн и индикатор с кожуха рулевого колеса .При необходимости выполните следующие процедуры:12. Затяните регулировочный винт .13. Поверните винт на 1/8 оборота.14. Установите скобу и указатель в блок управления  на регулировочный болт .15. Повторите процедуру .Если расстояние меньше предписанного, снова отвинтите регулировочный болт  и проверьте расстояние.Если зазор выше предписанного, повторите регулировку. Если после этого зазор все еще не в пределах нормы, нужно заменить рейку.16. Снимите кронштейн и индикатор с кожуха рулевого колеса .17. Установите регулировочный болт с тремя центрирующими отверстиями .18. Вдавите резиновую заглушку в регулировочный болт. Проверьте вилку на наличие повреждений и при необходимости замените.19. Установите натяжные тяги с шаровыми шарнирами на рулевую тягу.20. Снимите подставку с опоры картера рулевого механизма.Рулевая рейка 2. Гаечный ключ 3. Скоба шарового шарнира

Снятие и установка 1. Поднимите автомобиль домкратом.5. Отсоедините внутреннюю рулевую тягу с шаровым шарниром  с помощью ключа .6. Снимите рулевую тягу с шаровым шарниром. Не прилагайте чрезмерных усилий (молоток, тяжелый рычаг), так как можно повредить рулевой механизм.7. Установка осуществляется в обратном порядке.

Рулевая тяга
• Распорные соединения
• Стопорная гайка
• Параллельный брус

Снятие и установка 1. Поднимите автомобиль домкратом.3. Выпрессовать тягу  из поворотного кулака .

• Примечание:



• Замените стопорную гайку при установке.4. Отвинтите гайку  (стрелка), поддерживая тягу, затем отсоедините тягу .5. Установка осуществляется в обратном порядке.6. Выполните сход-развал.Пыльник рулевой тяги
  • Пыльник
  • Параллельный брус
  • Стопорная гайка
  • Внешний зажим
  • Внутренний зажим
  • Уплотнительное кольцо

  Снятие и установка 2. Проверьте пыльник . Для этого вытащите его, поворачивая руль вправо и влево.Обратите внимание на следующее:



Никогда не давите на ботинок.5. Снимите внешний зажим .6. Снимите внутренний ремешок . За это: Снимите внутренний ремешок  с помощью бокорезов.

• Примечание:



• — При установке внутреннего зажимного кольца усадите его пассатижами.



— Убедитесь, что хомут  установлен правильно).8. Замените уплотнительное кольцо.9. Проверьте рулевую тягу и рулевую тягу на наличие коррозии. При необходимости замените.10.Установка производится в обратном порядке.
