Mercedes ML W166 представляет третье поколение внедорожника Mercedes-Benz M-Class, которое производилось в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах и поставлялось по всему миру. За это время модель претерпела рестайлинг. Эта информация также будет полезна владельцам Mercedes GL X166 и Mercedes GLS X166, так как электрические схемы этих автомобилей схожи. В нем вы можете найти описание предохранителей и реле Мерседес 166 с блок-схемами, фото примеры их исполнения и расположения. Обратите внимание на предохранитель, отвечающий за прикуриватель.
Назначение предохранителей и реле в блоках может отличаться от показанного и зависит от года выпуска, уровня комплектации и региона поставки вашего автомобиля.
Содержание

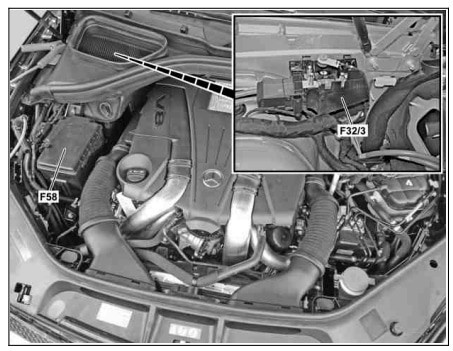

Блоки под капотом
Расположение
Схема
Описание
- F32/3 — Шкаф токовой защиты
- F58 — Блок предохранителей и реле
Блок предохранителей и реле
Фото — пример
Схема
Обозначение
| 201 | Бронировать |
| 202 | 20А Дополнительный нагреватель |
| 203 | 5А тревожная сирена |
| 204 | 25А электронный блок управления для стабилизации движения |
| 205 | 15А Левый рупор |
| Правый рог | |
| 206 | Бронировать |
| 207 | Бронировать |
| 208 | Бронировать |
| 209 | Бронировать |
| 210 | Бронировать |
| 211 | Бронировать |
| 212 | Бронировать |
| 213 | 7.5A Действительно для двигателей 642, 651: |
| Блок управления CDI | |
| Действительно для двигателей 157, 276, 278: | |
| Блок управления МЭ | |
| 214 | 15A Действительно для двигателей 157, 276, 278: |
| Блок управления МЭ | |
| Действительно для автомобилей с двигателем 651: | |
| Блок управления CDI | |
| БлюТЕК: | |
| Блок управления датчиком Nox | |
| 215 | 15A Действительно для автомобилей с двигателями 157, 276, 278: |
| Электрическое штекерное соединение двигатель/моторный отсек (контакт 7) | |
| Действительно для автомобилей с двигателем 642: | |
| Электрическая розетка для двигателя/моторного отсека (контакт 7) через клемму 87 кабельного ввода D3 | |
| Радиатор закрывает привод | |
| Действительно для автомобилей с двигателем 651: | |
| Электрическое штекерное соединение двигатель/моторный отсек (контакт 7) | |
| Радиатор закрывает привод | |
| 216 | 15A Действительно для двигателей 157, 276, 278: |
| Концевая заделка кабеля, зажим 87D2 | |
| Действительно для автомобилей с двигателем 642: | |
| Блок управления CDI | |
| Электрическое штекерное соединение двигатель/моторный отсек (контакт 6) | |
| Регулируемая левая опора двигателя | |
| Регулируемая правая опора двигателя | |
| Действительно для автомобилей с двигателем 651: | |
| Мотор вентилятора | |
| Блок управления CDI | |
| Электрическое штекерное соединение двигатель/моторный отсек (контакт 6) | |
| Регулируемая опора двигателя, левая (Y123) Регулируемая опора двигателя, правая | |
| 217 | 20A Действительно для двигателей 157, 276, 278: |
| Электрическое штекерное соединение двигатель/моторный отсек (контакт 5) | |
| Действительно для двигателей 642, 651: | |
| Блок управления CDI | |
| Электрическое штекерное соединение двигатель/моторный отсек (контакт 5) | |
| 218 | Бронировать |
| 219 | 10A Относится к двигателям 278, 157: Циркуляционный насос охладителя наддувочного воздуха |
| 220 | Бронировать |
| 222 | Бронировать |
| 223 | Бронировать |
| 224 | Бронировать |
| 225 | Бронировать |
| 226 | Бронировать |
| 227 | Бронировать |
| 228 | Бронировать |
| 229 | 7,5А Передняя левая фара |
| 230 | 5A Блок управления электронной системы курсовой устойчивости |
| 231 | 7.5А фара правая |
| 232 | 15A Полностью интегрированный блок управления коробкой передач |
| Автомобили без функции «ECO Start-Stop»: Блок управления вспомогательного масляного насоса коробки передач | |
| 233 | 15А Блок управления фарами |
| 234 | 5A Электрический модуль управления DISTRONIC |
| 235 | 20А щетки стеклоочистителя с подогревом |
| 236 | Бронировать |
| 237 | 15A KP 722.9: Модуль сервопривода для автоматической коробки передач для системы DIRECT SELECT |
| 238 | 40А Компрессор AIRMATIC |
| 239 | Мотор стеклоочистителя 30А |
| 240а | 30A Автомобили без функции ECO Start-Stop: Стартер |
| 240б | Автомобили 30A с функцией ECO Start-Stop: Блок предохранителей в моторном отсеке |
| 241 | Бронировать |
| Реле | |
| Дж | Реле звукового сигнала |
| К | Реле режима стеклоочистителя 1/2 |
| Л | Реле стеклоочистителя вкл./выкл |
| М | Реле клеммы 50 стартера |
| Н | Релейные зажимы электрических цепей 87М |
| О | Реле турбонагнетателя |
| П | Резервное реле |
| Вопрос | Реле клеммы 15 (без поддержки) |
| Р | Клемма реле 15 |
| С | Реле обогрева щеток стеклоочистителя |
| Т | Реле AIRMATIC |
Блок силовых предохранителей
Фото
Схема
Расшифровка
| 250 | 40А блок управления САМ |
| 251 | 40А блок управления САМ |
| 252 | 40А блок управления САМ |
| 253 | 30А Блок управления передней левой дверью |
| 254 | 30А Блок управления за левой дверью |
| 255 | Блок предохранителей в аккумуляторном отсеке на 200 А |
| 256 | Блок предохранителей на 150А сзади |
| 257 | 150A Дизельный двигатель: Дополнительный электрический отопитель |
Возможна установка вне этих блоков некоторых релейных элементов, например реле обогрева шлангов форсунок омывателя.
Блоки в салоне
Расположение
Схема
Цель
- F3/2, F3/3 — Блок предохранителей в панели приборов
- F4 — главный предохранитель и задний блок реле
- F32/4 — Шкаф токовой защиты
- F33 — Блок предохранителей аккумуляторного отсека
- F270 — предохранитель буферной батареи
Блок предохранителей и реле
Основной блок с предохранителями и реле в салоне автомобиля расположен под задним сиденьем и закрыт защитной крышкой.
Схема
Описание
| одна сотня | 5А звуковой модуль |
| Модуль управления КОМАНД | |
| Электрическая розетка для внешней навигации | |
| 101 | 20A Блок управления обнаружением прицепа |
| 102 | 7.5A Блок управления сиденьем водителя |
| 103 | 7.5A Блок управления сиденья переднего пассажира |
| 104 | 5A антенный усилитель/компенсатор мобильного телефона |
| Bluetooth-модуль | |
| 105 | 5A Держатель навигационного модуля |
| 106 | 5А Блок управления задней дверью |
| 107 | 10A Модуль разблокировки, 2-й ряд сидений, левый |
| Модуль разблокировки, 2-й ряд сидений, справа | |
| 108 | Бронировать |
| 109 | Бронировать |
| 110 | 5А Блок управления AdBlue |
| 111 | 15A Розетка прицепа |
| 112 | 5А Блок управления топливным насосом |
| 113 | 5А Блок управления электрическим стояночным тормозом |
| 114 | 5А Выключатель наружного освещения |
| 115 | 5A Блок управления для обнаружения прицепа |
| 116 | 5A Замыкание клеммы 87 на блоке управления радаром |
| Модуль управления системой предотвращения столкновений | |
| 117 | 5А блок управления ночным видением |
| 118 | Бронировать |
| 119 | 5А Блок управления раздаточной коробкой |
| 120 | 5А Датчик качества топлива |
| Блок управления цифровым тахографом | |
| 121 | Бронировать |
| 122 | Бронировать |
| 123 | Бронировать |
| 124 | 30A Электрическая розетка для функции управления электрическим тормозом |
| 125 | Бронировать |
| 126 | 15A Блок управления распознаванием прицепа |
| 127 | 30А Блок управления сиденьем водителя |
| 128 | 20А блок управления распознаванием прицепа |
| 129 | 30А блок управления сиденьем переднего пассажира |
| 130 | 20А блок управления распознаванием прицепа |
| 131 | Бронировать |
| 132 | 25А блок управления топливным насосом |
| 133 | 5A Приемник радиоуправления дополнительным отопителем |
| 134 | 5A Датчик давления распознавания занятости сиденья |
| Распознавание занятости и AXIS, сиденье переднего пассажира | |
| 135 | 5A Освещение вещевого ящика |
| 136 | 7.5A Блок управления системой пассивной безопасности пассажиров (Supplemental Restraint System) |
| 137 | 5A Подготовка электрического предохранителя к установке электронной системы взимания платы за проезд |
| Электронное оборудование камеры заднего вида | |
| Электрическая розетка для внешней навигации | |
| 138 | 15А Блок управления активной стабилизации крена |
| 139 | Бронировать |
| 140 | Блок управления AdBlue 7,5 А |
| 141 | 15А Блок управления AdBlue |
| 142 | Блок управления AdBlue 20А |
| 143 | Бронировать |
| 144 | Бронировать |
| 145 | Подстаканник 7,5 А |
| 146 | Режущий фильтр 30А для заднего стекла |
| 147 | Звуковой модуль 30А |
| Модуль управления КОМАНД | |
| 148 | 15А нагревательный элемент прикуривателя |
| Съемное соединение подстаканника | |
| 149 | Розетка 5А 115 В |
| 150 | Розетка 20А в багажнике |
| 151 | Розетка 20А, 2-й ряд сидений слева |
| Розетка во 2-м ряду сидений справа | |
| 152 | 30A Блок управления системами задней части салона |
| 153 | Блок управления преобразователем переменного/постоянного тока 25 А |
| 154 | 40А Блок управления задней дверью |
| 155 | Бронировать |
| 156 | Бронировать |
| 157 | Мотор стеклоочистителя задней двери 15А |
| Реле | |
| И | Клеммы контактов реле 15R2 |
| Б | Реле обогрева заднего стекла |
| С | Резервное реле |
| Д | Реле AdBlue |
| Е | Клемма реле 15 |
| Ф | Реле заднего стеклоочистителя |
| Грамм | Клемма реле 15R1 |
| ЧАС | Резервное реле |
| Я | Резервное реле |
Предохранитель 148 — 151 отвечает за прикуриватель.
Блок предохранителей в панели
Блок предохранителей установлен в правом конце панели приборов, за защитной крышкой.
Схема
Обозначение
- 10 7,5А Блок управления электронным замком зажигания
- 11 10A Блок управления электронным модулем рулевой колонки
- 12 5А Комбинация приборов
- 13 15A Электронное управление вспомогательным вентилятором
- 14 Диагностический разъем 5А
- 15 5A Верхний блок управления
- 16 резервов
- 17 резервов
- 18 резервов
- 19 15А Панель климат-контроля
- 20 5A Блок управления электронным модулем рулевой колонки
- 21 7.5A Аудио/Экран COMAND
- 22 резерва

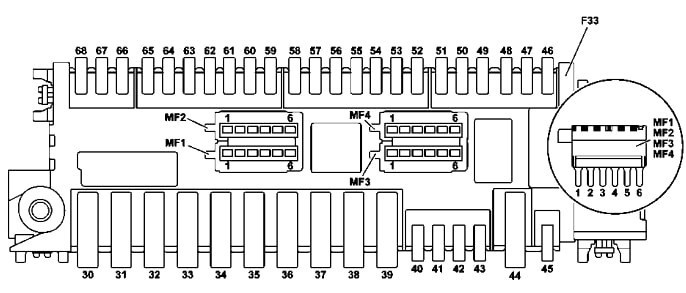

Блок предохранителей возле АКБ
Еще один блок предохранителей установлен в нише рядом с аккумулятором.
Схема
Цель
| 30 | 40А Блок управления усилителем динамиков |
| Усилитель НЧ 30А | |
| 31 | 40A Блок предохранителей и реле в моторном отсеке |
| 32 | Регулятор вентилятора 40А |
| 33 | 40A Левый реверсивный натяжитель переднего ремня безопасности |
| 34 | Блок предохранителей на 40А сзади |
| 35 | 40A Реверсивный натяжитель переднего правого ремня безопасности |
| 36 | Блок предохранителей 40А, клемма 30, передняя панель |
| 37 | Тестовый провод 40А |
| 38 | Бронировать |
| 39 | Бронировать |
| 40 | 25A электронное управление вентилятором заднего кондиционера |
| 41 | Бронировать |
| 42 | Бронировать |
| 43 | Бронировать |
| 44 | Бронировать |
| 45 | 5А блок управления цифровым тахографом |
| 46 | Бронировать |
| 47 | 10А Блок управления усилителем динамиков |
| 48 | 30A Блок управления системами задней части салона |
| 49 | 5A EDW/тросовая защита/блок управления системой охраны салона |
| 50 | 5А Блок управления системой экстренного вызова |
| 51 | 5А Антенный усилитель FM 1, AM, ZV и KEYLESS-GO |
| 52 | 30А Блок управления передней правой дверью |
| 53 | 15A Потолочный блок управления |
| 54 | Тестовый провод |
| 55 | 30A Блок управления системами задней части салона |
| 56 | 15А Блок управления Keyless-Go |
| 57 | 30А Блок управления за правой дверью |
| 58 | 30А Блок управления раздаточной коробкой |
| 59 | 7.5A Блок управления системой пассивной безопасности пассажиров (Supplemental Restraint System) |
| 60 | 7.5A Потолочный блок управления |
| 61 | Бронировать |
| 62 | 15А Блок управления AIRMATIC |
| 63 | 20A Модуль управления панорамным сдвижным люком |
| Модуль управления сдвижными крышами | |
| 64 | Многоконтурный воздушный насос сиденья 30А |
| 65 | 30А Блок предохранителей, хомут 30г, передняя панель |
| 66 | Бронировать |
| 67 | 30А Блок управления электрическим стояночным тормозом |
| 68 | 30А Блок управления электрическим стояночным тормозом |
| МФ1 | 5A Контакт 1: Аудиомодуль/панель управления системой COMAND |
| Контакт 2: | |
| Панель управления внизу | |
| Панель управления для езды по бездорожью | |
| Контакт 3: блок управления системой помощи при парковке | |
| Контакт 4: Блок управления электронной системой курсовой устойчивости | |
| Контакт 5: контроллер SAM | |
| Контакт 6: блок управления усилителем динамика | |
| МФ2 | 5A Контакт 1: Блок управления HBF |
| Штырь 2: Блок управления для контроля давления в шинах | |
| Контакт 3: | |
| Блок управления цифровым аудиовещанием | |
| Блок управления спутниковым цифровым аудио-радио (SDAR | |
| Контакт 4: Многофункциональная камера | |
| Контакт 5: Контроллер мультимедийного интерфейса | |
| Контакт 6: | |
| Камера заднего вида | |
| блок управления камерой 360 | |
| МФ3 | 5A Контакт 1: задний левый экран |
| Контакт 2: задний правый экран | |
| Контакт 3: | |
| ТВ-приемник (аналоговый/цифровой) | |
| Цифровой ТВ-тюнер | |
| Контакт 4: DVD-плеер | |
| Контакт 5: Блок управления видео и радарными датчиками | |
| Контакт 6: Резервы | |
| МФ4 | Контакт 1: Резерв |
| Контакт 2: Резерв | |
| Контакт 3: резервы | |
| Контакт 4: Резервы | |
| Контакт 5: резервы | |
| Контакт 6: Резервы |
Блок силовых предохранителей
Этот мощный блок предохранителей также расположен рядом с аккумуляторной батареей.
Схема
Расшифровка
- 40А Блок управления электронной системы курсовой устойчивости
- Бронировать
- Автомобили 30 А с функцией ECO Start-Stop: Блок предохранителей и реле в моторном отсеке
- Бронировать
- Блок предохранителей и реле моторного отсека 150А
- Двигатель вентилятора 125А
- Шкаф токовых предохранителей 300/400А в салоне
- Блок управления электроусилителем руля 100А
