Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Mercedes-Benz ML-Class (W164) (ML280, ML300, ML320, ML350, ML420, ML500, ML63 AMG и ML450 Hybrid) (2005, 2006, 2006) , 2008, 2009, 2010, 2011).
Содержание
Проверка и замена предохранителей
Предохранители в вашем автомобиле служат для отключения неисправных цепей. Если предохранитель перегорает, все компоненты схемы и их функции перестают функционировать. Если предохранитель перегорел, внутренний элемент расплавится. Перегоревшие предохранители должны быть заменены предохранителями того же номинала, идентифицируемыми по цвету и классификации. Значения предохранителей указаны в таблице размещения предохранителей.
Если вновь установленный предохранитель также перегорает, причину необходимо проверить и устранить в специализированной мастерской с квалифицированным персоналом, например, в официальной мастерской Mercedes-Benz.
- Перед заменой предохранителя зафиксируйте автомобиль от откатывания и отключите все потребители электроэнергии.
- Всегда отключайте аккумуляторную батарею перед обслуживанием сильноточных предохранителей.
- Всегда заменяйте неисправные предохранители указанными новыми предохранителями с правильной силой тока. Если вы вмешаетесь или закоротите неисправный предохранитель, или если вы замените его предохранителем с большей силой тока, электрические кабели могут быть перегружены. Это может привести к пожару. Существует риск несчастных случаев и травм.
- Используйте только те предохранители, которые одобрены для автомобилей Mercedes-Benz и имеют правильный номинал предохранителей для этой системы. В противном случае компоненты или системы могут быть повреждены.

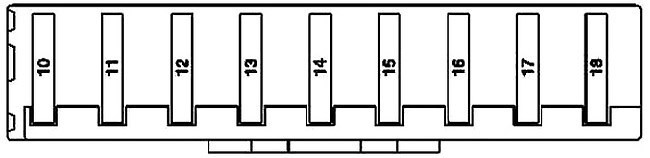

Блок предохранителей в салоне
Блок предохранителей в кабине расположен в кабине со стороны пассажира.
| № | Описание | И |
|---|---|---|
| 10 | Электронный контроллер вентилятора | 10 |
| 11 | Приборная доска | 5 |
| 12 | Блок управления ААС [KLA] | 15 |
| Блок управления Comfort AAC [KLA] | ||
| 13 | Модуль рулевой колонки Блок управления верхней панели управления | 5 |
| 14 | Блок управления EIS [EZS] | 7,5 |
| 15 | Электронный компас | 5 |
| Блок управления мультимедийным интерфейсом | ||
| 16 | — | |
| 17 | — | |
| 18 | — |

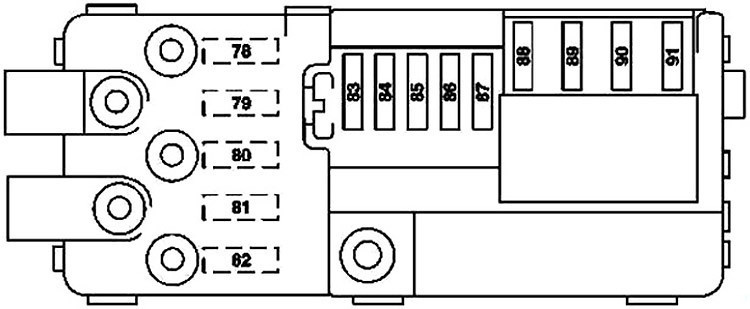

Блок предохранителей в батарейном отсеке
Блок предохранителей в аккумуляторном отсеке расположен рядом с аккумулятором под сиденьем переднего пассажира.

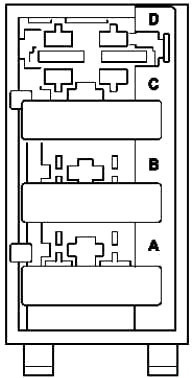

| № | Описание | И |
|---|---|---|
| 78 | до 30.06.09: Усилитель отопителя PTC | 100 |
| до 2008 года; согласно 1.7.09: Усилитель нагрева PTC | 150 | |
| 79 | Задний блок управления SAM | 60 |
| 80 | Задний блок управления SAM | 60 |
| 81 | Действительно для двигателя 642.820: питание реле AdBlue | 40 |
| Действительно с 1.7.09 без двигателя 642.820: Блок предохранителей и реле в моторном отсеке | 150 | |
| Действительно для модели 164.195: Реле вакуумного насоса (+) | ||
| До 2008 г .: — | ||
| 82 | Блок предохранителей и реле в багажном отделении | 100 |
| 83 | Блок управления системой взвешивания (WSS) | 5 |
| 84 | Блок управления системами безопасности | 10 |
| 85 | С 2009 г.: Блок управления DC/AC преобразователем (розетка 115 В) | 25 |
| До 2008 года: интеллектуальный сервомодуль для DIRECT SELECT | тридцать | |
| 86 | Шкаф безопасности в кабине | 30 |
| 87 | Блок управления раздаточной коробкой | 30 |
| Относится к модели 164.195: Блок предохранителей и реле 2, моторный отсек | 15 | |
| 88 | Передний блок управления SAM | 70 |
| 89 | Передний блок управления SAM | 70 |
| 90 | Передний блок управления SAM | 70 |
| 91 | С 2009 г.: система рециркуляции воздуха переменного тока. | 40 |
| До 2008 года: управление вентилятором |

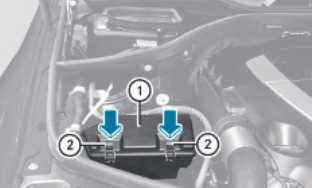

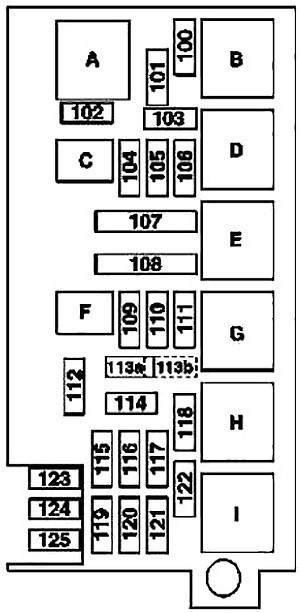

Блок предохранителей в моторном отсеке
- Сухой тканью вытрите влагу с крышки блока предохранителей (1).
- Потяните зажимы (2) в направлении стрелки.
- Поднимите крышку блока предохранителей (1.
| № | Описание | И |
|---|---|---|
| 100 | Мотор стеклоочистителя | 30 |
| 101 | AAC со встроенным регулятором двигателя вспомогательного вентилятора | 15 |
| Действительно для двигателя 156: Клемма 87, разъем M3e | ||
| Действительно для двигателей 156, 272, 273: Прочистной клапан | ||
| Действительно для двигателей 272, 273: | ||
| Цепь 87 Звено M1e | ||
| Блок управления всасывающим вентилятором | ||
| Действительно для двигателя 629: | ||
| Блок управления CDI | ||
| Звено цепи 30 | ||
| Блок управления всасывающим вентилятором | ||
| Действительно для модели 164.195: | ||
| Блок управления ME-SFI [ME] | ||
| Моторный отсек / муфта двигателя | ||
| Действительно для двигателя 642, кроме 642.820: | ||
| Блок управления CDI | ||
| Датчик O2 перед CAT | ||
| Блок управления всасывающим вентилятором | ||
| Действительно для двигателя 642.820: Датчик O2 до CAT | ||
| 102 | Для двигателей с 642.820 до 31.07.10: Циркуляционный насос охладителя трансмиссионного масла | 15 |
| Действительно для двигателя 156: Циркуляционный насос охлаждающей жидкости двигателя | ||
| Действительно для модели 164.195: | 10 | |
| Циркуляционный насос охладителя трансмиссионного масла | ||
| Низкотемпературный насос охлаждающей жидкости | ||
| 103 | Цепь 87 Звено M1e | 25 |
| Блок управления CDI | ||
| До 2008 года; Действительно для двигателей 113, 272, 273: Блок управления ME-SFI [ME] | ||
| 103 | Действительно для модели 164.195: Блок управления ME-SFI [ME] | 20 |
| Действительно для двигателей 272, 273: Блок управления ME-SFI [ME] | ||
| 104 | Действительно для двигателей 156, 272, 273: Клеммный разъем 87M2e | 15 |
| Для двигателя 629: разъем клеммы 87 | ||
| Для двигателя 642.820: Соединительная скоба 87 D2 | ||
| Действительно для двигателя 642, кроме 642.820: Блок управления CDI | ||
| Действительно для модели 164.195: | ||
| Разъем проводки салона и двигателя | ||
| Блок предохранителей и реле в моторном отсеке | ||
| Относится к двигателю 113: Блок управления ME | ||
| 105 | Действительно для двигателей 156, 272, 273: | 15 |
| Блок управления ME-SFI [ME] | ||
| Цепь 87 М1 в муфте | ||
| Действительно для двигателя 629: блок управления CDI | ||
| Действительно для двигателя 642.820: | ||
| Блок управления CDI | ||
| Реле топливного насоса | ||
| Действительно для двигателя 642, кроме 642.820: | ||
| Блок управления CDI | ||
| Реле топливного насоса (с 2009г.) | ||
| Начиная (до 2008г.) | ||
| Действительно для модели 164.195: Кабельное соединение салона и двигателя | ||
| Относится к двигателю 113: Соединение цепи 15 с предохранителем | ||
| 106 | — | |
| 107 | Относится к двигателям 156, 272 и 273: Электрический воздушный насос | 40 |
| Действительно для модели 164.195: Моторный отсек/соединитель двигателя | ||
| 108 | Компрессорный агрегат AIRMATIC | 40 |
| 109 | Блок управления ЕСП | 25 |
| Действительно для модели 164.195: Блок управления рекуперативным тормозом | ||
| 110 | Сирена сигнализации | 10 |
| 111 | Интеллектуальный сервомодуль для DIRECT SELECT | тридцать |
| 112 | Передний левый фонарь | 7,5 |
| Передний правый фонарь в сборе | ||
| 113 | Фанфары левого рожка | 15 |
| Правый рог фанфар | ||
| 114 | До 2008 г .: — | 5 |
| С 2009: Передний блок управления SAM | ||
| Действительно для двигателя 629: блок управления CDI | ||
| 115 | Блок управления ЕСП | 5 |
| Действительно для модели 164.195: Блок управления рекуперативным тормозом | ||
| 116 | Электрический блок управления (ЭБУ) | 7,5 |
| Действительно для модели 164.195: Гибридный автомобиль, полностью интегрированное управление коробкой передач | ||
| 117 | Блок управления ДТР | 7,5 |
| 118 | Действительно для двигателей 156, 272, 273: Блок управления ME-SFI [ME] | 5 |
| Действительно для двигателей 629, 642: Блок управления CDI | ||
| 119 | Для двигателя 642.820: Блок управления CDI | 5 |
| 120 | Действительно для двигателей 156, 272, 273: | 10 |
| Блок управления ME-SFI [ME] | ||
| Цепь реле 87 двигателя | ||
| Действительно для двигателя 113: Блок управления ME-SFI [ME] | ||
| Действительно для двигателя 629: блок управления CDI | ||
| Относится к двигателям 629, 642: Реле цепи 87 двигателя | ||
| 121 | Нагреватель STH | 20 |
| Относится к модели 164.195: Блок предохранителей и реле 2, моторный отсек | ||
| 122 | Действительно для двигателей 156, 272, 273, 629, 642: Стартер | 25 |
| Действительно для двигателей 113, 272, 273: Блок управления ME-SFI [ME] | ||
| 123 | Действительно для двигателя 642: Датчик запотевания топливного фильтра с нагревательным элементом | 20 |
| Действительно для двигателей 629, 642 с 1.9.08: Датчик запотевания на топливном фильтре с нагревательным элементом | ||
| 124 | Действительно для моделей 164.120/122/822/825 с 1.6.09, для моделей 164.121/124/125/824: электрогидравлический усилитель руля | 7,5 |
| Действительно для модели 164.195: | ||
| Электрогидравлический усилитель руля | ||
| Блок управления электрическим компрессором хладагента | ||
| 125 | Действительно для модели 164.195: Блок управления силовой электроникой | 7,5 |
| Реле | ||
| И | Переключатель уровня стеклоочистителя 1/2 | |
| Б | Стеклоочиститель ВКЛ/ВЫКЛ | |
| С | Для двигателя 642: Дополнительный циркуляционный насос для охлаждения трансмиссионного масла. | |
| Действительно для двигателя 156: Циркуляционный насос охлаждающей жидкости двигателя | ||
| Д | Клемма 87 двигатель | |
| Е | Насос вторичного воздуха | |
| Ф | Рог фанфар | |
| грамм | Компрессор с пневматической подвеской | |
| ЧАС | Схема 15 | |
| я | Начиная |
Передний блок предохранителей
| № | Описание | И |
|---|---|---|
| 4 | — | |
| 5 | Действительно для модели 164.195 (ML 450 Hybrid): Блок управления рекуперативным тормозом | 40 |
| 6 | Блок управления ЕСП | 40 |
| Действительно для модели 164.195 (ML 450 Hybrid): Рулевое управление с электрогидравлическим усилителем | 80 | |
| 7 | AAC со встроенным регулятором двигателя вспомогательного вентилятора | 100 |
| 8 | до 2008: Блок предохранителей и реле в моторном отсеке | 150 |
| с 2009: Блок предохранителей и реле в моторном отсеке | одна сотня |

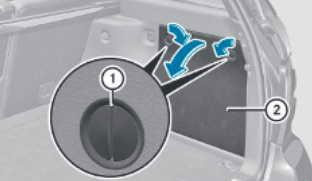

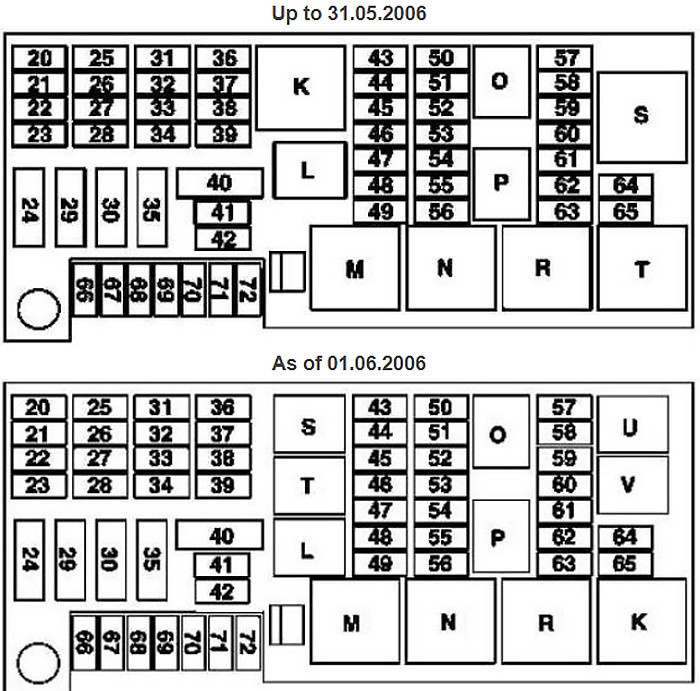

Блок предохранителей в багажном отделении
Блок предохранителей и реле в трюме расположен в трюме справа от рулевой рубки.
- откройте грузовой отсек.
- Вставьте подходящий предмет, например монету, в фиксирующий паз (1).
- Поверните замок (1) на 90° в направлении стрелки.
- Снимите крышку (2).
| № | Описание | И |
|---|---|---|
| 20 | До 2008 года: антенный модуль на крыше | 5 |
| С 2009 г.: Помехоподавляющий фильтр для радиоантенны | ||
| С 2009 г.: блок управления микрофонным массивом (японская версия) | ||
| 21 | Блок управления RCP [HBF] | 5 |
| 22 | Блок управления ПТС | 5 |
| Приемник радиоуправления STH | ||
| 23 | ДВД плеер | 10 |
| Задний блок управления аудиосистемой | ||
| CTEL Portable Split Point (японская версия) | ||
| Компенсатор электронной сети | ||
| Bluetooth-модуль | ||
| Контроллер универсального портативного интерфейса CTEL (UPCI [UHI]) (японская версия) | ||
| 24 | Реверсивный аварийный натяжитель натяжителя переднего правого колеса | 40 |
| 25 | Блок управления, индикации и управления COMAND | 15 |
| 26 | Блок управления передней правой дверью | 25 |
| 27 | Блок управления регулировкой переднего сиденья со стороны пассажира с памятью | 30 |
| Реле комфорта регулировки сиденья пассажира | ||
| 28 | Блок управления регулировкой переднего сиденья со стороны водителя с памятью | 30 |
| Реле комфорта регулировки сиденья водителя | ||
| 29 | Реверсивный передний левый аварийный съемник | 40 |
| 30 | С 2009: Блок управления складыванием заднего сиденья. | 40 |
| Действительно для двигателя 156: | ||
| Блок управления левым топливным насосом | ||
| Блок управления правым бензонасосом | ||
| Действительно для модели 164.195 (ML 450 Hybrid): Разъем контура 30 к блоку управления топливным насосом | ||
| 31 | HS [SIH], вентиляция сидений и блок управления обогревом рулевого колеса | 10 |
| 32 | Блок управления AIRmatic | 15 |
| 33 | Блок управления KEYLESS-GO | 25 |
| 34 | Блок управления передней левой двери | 25 |
| 35 лет | Усилитель для звуковой системы | 30 |
| С 2009: Усилитель сабвуфера. | ||
| 36 | Блок управления системой экстренного вызова | 10 |
| 37 | Модуль питания резервной камеры (японская версия) | 5 |
| Блок управления камерой заднего вида (японская версия) | ||
| 38 | Цифровой ТВ-тюнер | 10 |
| До 2008 года: блок управления аудиошлюзом (японская версия) | ||
| С 2009 года: комбинированный ТВ-тюнер (аналоговый/цифровой) (японская версия) | ||
| Действительно для модели 164.195 (ML 450 Hybrid): Модуль высоковольтной батареи | ||
| 39 | Блок управления датчиком давления в шинах [RDK] | 7,5 |
| До 2008 года: блок управления SDAR (версия для США) | ||
| С 2009 г.: блок управления тюнером высокой четкости | ||
| С 2009 г.: Блок управления цифровым аудиовещанием | ||
| С 2009 г .: Outer Nav Divider (версия для Южной Кореи) | ||
| 40 | До 2008 г.: Блок управления закрыванием двери багажника. | 40 |
| С 2009 г.: Блок управления закрыванием двери задка. | 30 | |
| 41 год | Блок управления потолочной панелью управления | 25 |
| 42 | До 2008 года: двигатель SR | 25 |
| С 2009: Блок управления потолочной панелью управления | ||
| 43 | По состоянию на 2009 год; Действительно для двигателей 272, 273: Блок управления топливным насосом | 20 |
| До 31.05.2006: Электродвигатель заднего стеклоочистителя. | ||
| По состоянию на 01.06.2006: Не решено | ||
| 44 | До 31.05.2006: Розетка, 2-й ряд сидений, слева | 20 |
| До 31.05.2006: Розетка, правый 2 ряд сидений | ||
| По состоянию на 01.06.2006: Не решено | ||
| С 2009 г.: Внутренняя передняя розетка (США) | ||
| С 2009 г.: розетка 115 В | ||
| 45 | Распределительная коробка в багажном отделении | 20 |
| До 2008 года: внутренняя передняя розетка | ||
| С 2009: Розетка, правый 2 ряд сидений | ||
| 46 | Передний прикуриватель с подсветкой пепельницы | 15 |
| 47 | Действительно для модели 164.195 (ML 450 Hybrid): Насос охлаждающей жидкости гибридного автомобиля | 10 |
| С 2009: Левый передний порог с подсветкой | ||
| С 2009: Накладка переднего правого порога с подсветкой | ||
| 48 | С 2009: Блок управления блокировкой дифференциала заднего моста | 5 |
| По состоянию на 2009 год; Для двигателя 642.820: Реле подачи AdBlue | ||
| По состоянию на 1.7.09; Действительно для модели 164.195 или модели 164.1 с двигателем 272 или модели 164.8 с двигателем 642 или 273: Пиротехнический сепаратор | ||
| 49 | Обогрев заднего стекла | 30 |
| 50 | До 31.05.2006: Электродвигатель заднего стеклоочистителя. | 10 |
| С 06.01.2006: Электродвигатель заднего стеклоочистителя. | 15 | |
| 51 | Запорный клапан для контейнера с активированным углем | 5 |
| 52 | До 31.05.09: Реверсивный передний левый аварийный съемник | 5 |
| До 31.05.09: Реверсивный передний правый аварийный съемник | ||
| С 2009: Блок управления блокировкой дифференциала заднего моста | ||
| 53 | Блок управления AIRmatic | 5 |
| Действительно для двигателя 156: | ||
| Блок управления левым топливным насосом | ||
| Блок управления правым бензонасосом | ||
| Действительно для двигателей 272, 273: Блок управления топливным насосом | ||
| С 2009: Блок управления раздаточной коробкой | ||
| 54 | Блок управления световой зоной | 5 |
| Передний блок управления SAM | ||
| 55 | Приборная доска | 7,5 |
| Поворотный переключатель света | ||
| 56 | До 31.05.2006: Контакт канала передачи данных | 5 |
| Действительно для двигателя 642.820: Блок управления AdBlue | ||
| Действительно для модели 164.195: Блок управления топливным насосом | ||
| 57 | До 2008 года: Топливный насос с указателем уровня топлива | 20 |
| Действительно без двигателя 156: Топливный насос | ||
| 58 | Разъем канала передачи данных | 7,5 |
| Центральный блок управления шлюзом | ||
| 59 | С 2009 г.: электромагнитный клапан NECK-PRO для подголовника водителя | 7,5 |
| С 2009: Электромагнитный клапан NECK-PRO переднего пассажира для подголовника. | ||
| 60 | Освещение перчаточного ящика с выключателем | 5 |
| Блок предохранителей и реле в моторном отсеке | ||
| Задний блок управления SAM | ||
| Отделение мобильной связи | ||
| Точка разделения напряжения питания VICS + ETC (японская версия) | ||
| Пневмонасос с многоконтурным седлом (с 2009г.) | ||
| Внешняя навигационная точка разделения (Южная Корея) | ||
| Электрическое соединение заднего внутреннего бампера с контролем слепых зон (начиная с версии 1.8.10) | ||
| Контроллер системы экстренного вызова (США) | ||
| 61 | До 2008г .: | 10 |
| Блок управления системами безопасности | ||
| Контактная планка правого переднего сиденья | ||
| С 2009 года: | 7,5 | |
| Блок управления системами безопасности | ||
| Контактная планка правого переднего сиденья | ||
| 62 | Переключатель регулировки сиденья пассажира | 30 |
| 63 | Блок управления регулировкой поясничной опоры | 30 |
| Блок управления регулировкой поясничного подпора перед пассажиром | ||
| Переключатель регулировки сиденья водителя | ||
| 64 | Бронировать | — |
| 65 | Бронировать | — |
| 66 | С 2009 г.: Пневматический насос с многоконтурным седлом. | 30 |
| 67 | Двигатель заднего вентилятора кондиционера | 25 |
| 68 | До 2008 г.: Обогрев подушки сиденья 2-го ряда слева. | 25 |
| До 2008 года: Обогрев подушки правого сиденья 2-го ряда. | ||
| С 2009 г.: HS [SIH], вентиляция сидений и блок управления обогревом рулевого колеса. | ||
| 69 | С 2009: Блок управления блокировкой дифференциала заднего моста | 30 |
| 70 | Разъем прицепа (13-контактный) (с 2009 г.) | 20 |
| Разъем прицепа (7-контактный) | ||
| Разъем прицепа (13-контактный) (до 2008 г.) | 15 | |
| 71 | Точка отключения для управления электрическим тормозом | 30 |
| 72 | Разъем прицепа (13-контактный) | 15 |
| Реле | ||
| К | До 31.05.2006: Контакт реле, клемма 15R, питание выключено | |
| С 06.01.2006: Контур регулировки сиденья 15R. | ||
| С 2009: Цепь реле 15R контакты (при выключенном токе K) (эффект электрорегулировки сидений) | ||
| Л | Терминал 30X | |
| М | Реле обогрева заднего стекла | |
| Н | Реле цепи 15/клемма 87FW | |
| О | Реле топливного насоса | |
| п | Реле заднего стеклоочистителя | |
| р | Цепь реле Р115Р | |
| С | Запасной 1 (чейнджер) (передняя розетка) | |
| Т | С 06.01.2006: Контур 30, розетка на 2 ряда сидений и багажное отделение. | |
| По состоянию на 2009 год: Резерв 2 (нормально разомкнутый контакт) (питание к центральной и задней розеткам) | ||
| U | По состоянию на 01.06.2006: Круг 30, прицеп. | |
| В | По состоянию на 01.06.2006. — |
Блок предохранителей AdBlue
| № | Описание | И |
|---|---|---|
| И | Блок управления AdBlue | 15 |
| Б | Блок управления AdBlue | 20 |
| С | Блок управления AdBlue | 7,5 |
| Д | — |
