Предохранители и реле Мерседес Мл 166

ML

Mercedes ML W166 — третье поколение внедорожника Mercedes-Benz M-Class, которое выпускалось в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах и поставлялось по всему миру. За это время модель была переработана. Эта информация также будет полезна владельцам Mercedes GL X166 и Mercedes GLS X166, так как электрические схемы этих автомобилей аналогичны. В ней вы можете найти описание предохранителей и реле Мерседес 166 с блок-схемами, фото примеры их работы и расположения. Обратите внимание на предохранитель, отвечающий за прикуриватель.

Мерседес 166

Назначение предохранителей и реле в блоках может отличаться от показанного и зависит от года выпуска, комплектации и региона поставки вашего автомобиля.

Блоки под капотом

Расположение

Схема

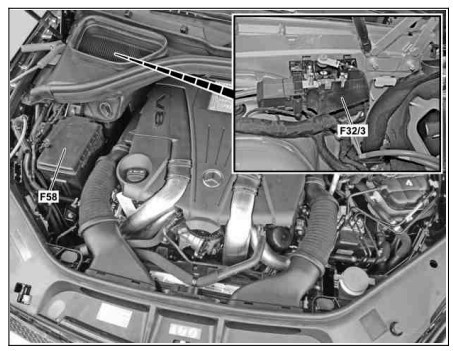

Блок-схема под капотом

Описание

  • F32/3 — силовой блок предохранителей
  • F58 — Блок предохранителей и реле

Блок предохранителей и реле

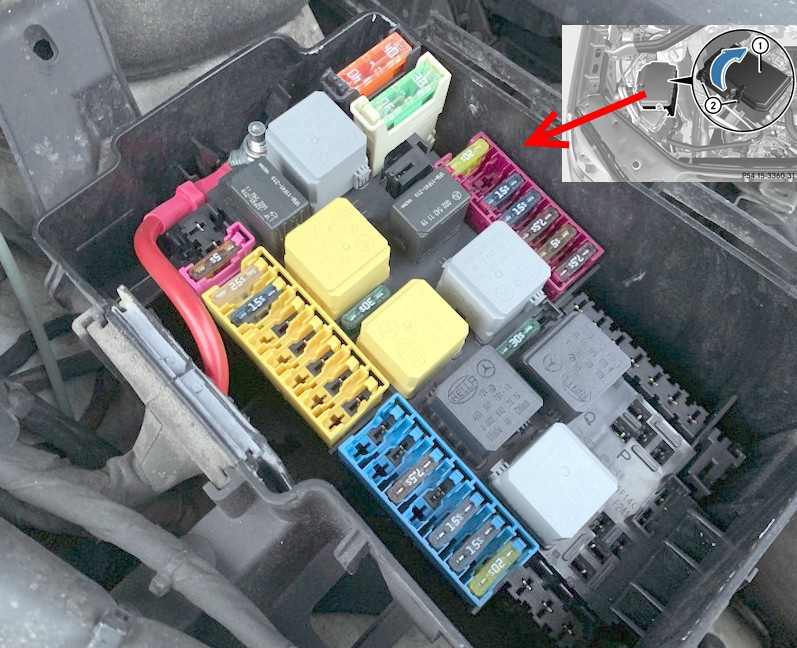

Фото — пример

Пример изображения

Схема

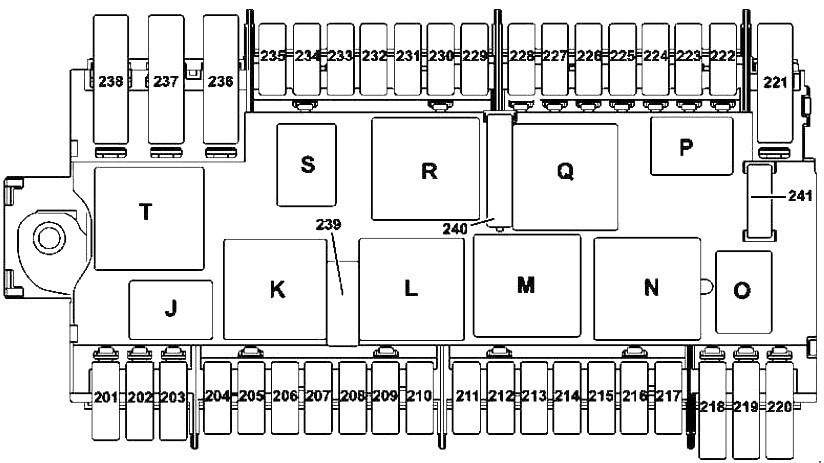

Блок-схема под капотом

Обозначение

201 резервировать
202 Дополнительный обогреватель 20А обогреватель
203 5А тревожная сирена
204 25A Электроника системы стабилизации
205 15А левый рупор
Правый рог
206
207
208
209
210
211
212
213 7,5 А Действительно для двигателей 642, 651:
   Блок управления CDI
Действительно для двигателей 157, 276, 278:
   Блок управления МЭ
214 15A Действительно для двигателей 157, 276, 278:
   Блок управления МЭ
Действительно для автомобилей с двигателем 651:
   Блок управления CDI
Bluetooth:
   Блок управления датчиком NOx
215 15A Действительно для автомобилей с двигателями 157, 276, 278:
   Электрический штекер для соединения двигатель/моторный отсек (контакт 7)
Действительно для автомобилей с двигателем 642:
   Подсоедините электрический разъем двигателя/моторного отсека (контакт 7) через клемму кабельного ввода 87 D3
   Привод заслонки радиатора
Действительно для автомобилей с двигателем 651:
   Электрический штекер для соединения двигатель/моторный отсек (контакт 7)
   Привод заслонки радиатора
216 15A Действительно для двигателей 157, 276, 278:
   Кабельный ввод, зажим 87D2
Действительно для автомобилей с двигателем 642:
   Блок управления CDI
   Электрический штекер для соединения двигатель/моторный отсек (контакт 6)
   Регулируемая левая опора двигателя
   Регулируемая правая опора двигателя
Действительно для автомобилей с двигателем 651:
   Мотор вентилятора
   Блок управления CDI
   Электрический штекер для соединения двигатель/моторный отсек (контакт 6)
   Регулируемая опора двигателя, левая (Y123) Регулируемая опора двигателя, правая
217 20A Действительно для двигателей 157, 276, 278:
   Электрический штекер для соединения двигатель/моторный отсек (контакт 5)
Действительно для двигателей 642, 651:
   Блок управления CDI
   Электрический штекер для соединения двигатель/моторный отсек (контакт 5)
218
219 10A Действительно для двигателей 278, 157: циркуляционный насос охладителя наддувочного воздуха
220
222
223
224
225
226
227
228
229 7.5А левая фара
230 5А Электронный блок управления системой курсовой устойчивости
231 7,5А Правая фара
232 15A Полностью интегрированный блок управления раздаточной коробкой
Автомобили без функции ECO Start-Stop: Блок управления вспомогательного масляного насоса коробки передач
233 15А Блок управления фарами
2.3.4 Электрический блок управления 5А ДИСТРОНИК
235 20А стеклоочистители с подогревом
236
237 15A KP 722.9: Сервомодуль автоматической коробки передач для системы DIRECT SELECT
238 Компрессор 40А AIRMATIC
239 Мотор стеклоочистителя 30А
240а 30A Автомобили без функции ECO Start-Stop: Стартер
240б 30A Автомобили с функцией ECO Start-Stop: Блок предохранителей в моторном отсеке
241
Реле
Дж Реле звукового сигнала
К Реле режима стеклоочистителя 1/2
Л Реле стеклоочистителя вкл./выкл
МЕТР Реле пускового терминала 50
Север Клеммы цепи реле 87М
ИЛИ Реле турбонагнетателя
П Резервное реле
Вопросов Реле клеммы 15 (без кронштейна)
Р Клемма реле 15
Да Реле обогревателя стеклоочистителя
Т Реле AIRMATIC

Блок силовых предохранителей

Фото

Фото пример блока под капотом Мерседес 166

Схема

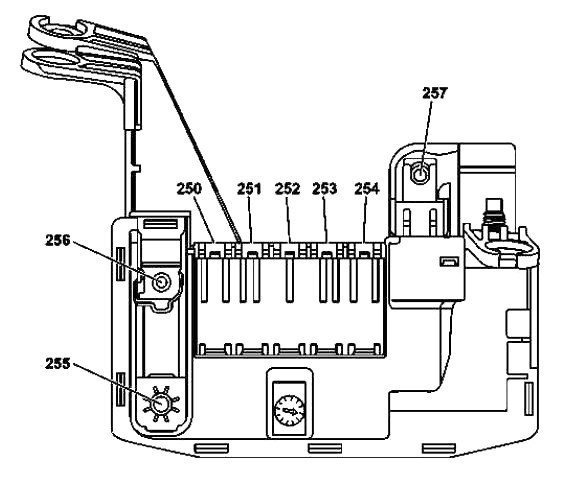

Блок-схема под капотом

Расшифровано

250 Распределительный щит САМ 40А
251 Распределительный щит САМ 40А
252 Распределительный щит САМ 40А
253 30А блок управления левой передней дверью
254 30А блок управления левой задней дверью
255 Блок предохранителей в аккумуляторном отсеке 200 А
256 Блок предохранителей сзади 150А
257 Дизельный двигатель 150А: Дополнительный электрический отопитель

Возможна установка вне этих блоков некоторых релейных элементов, например, реле обогрева шлангов форсунок стиральной машины.

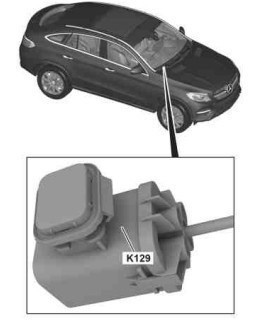

Реле обогревателя форсунки омывателя ветрового стекла

Блоки в салоне

Расположение

Схема

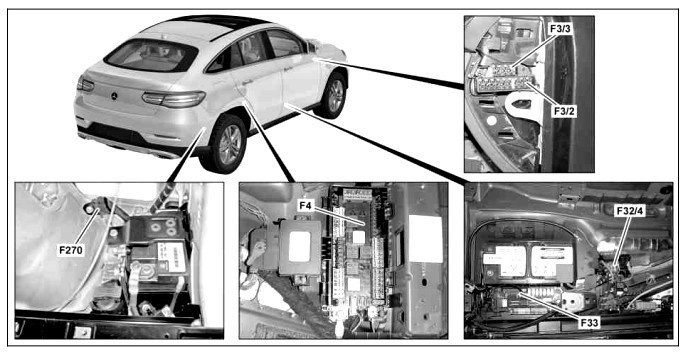

Расположение блоков в салоне

Цель

  • F3/2, F3/3 — Блок предохранителей в панели приборов
  • F4 — задний главный блок предохранителей и реле
  • F32/4 — электрический блок предохранителей
  • F33 — Блок предохранителей в аккумуляторном отсеке
  • F270 — предохранитель буферной батареи

Блок предохранителей и реле

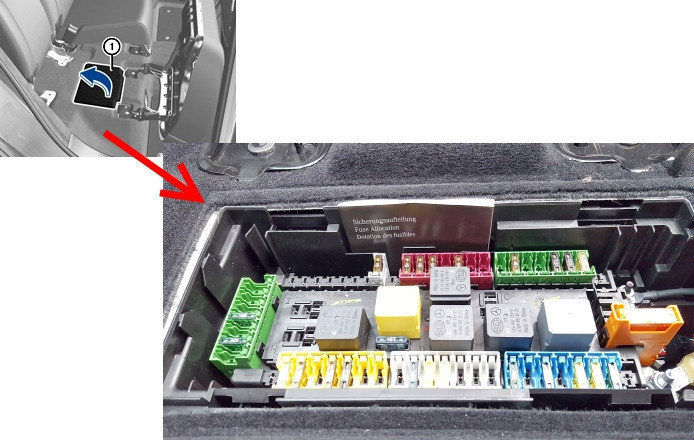

Основной блок с предохранителями и реле в салоне находится под задним сиденьем и закрыт защитной крышкой.

Изображение 2

Схема

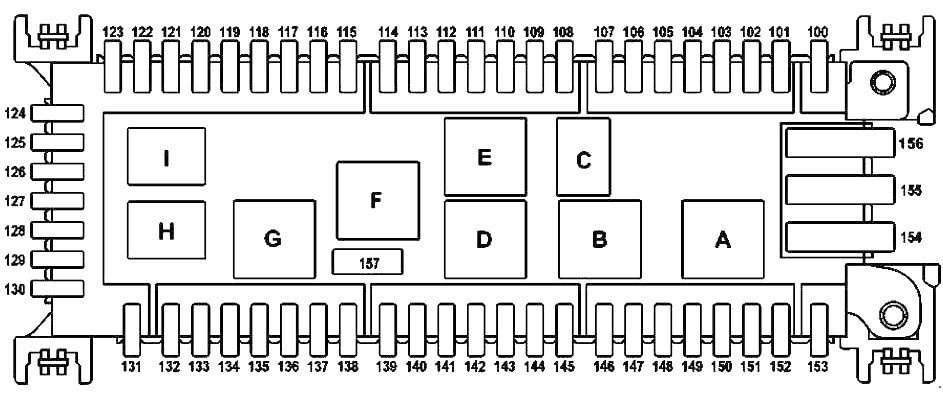

Блок-схема в кабине

Описание

одна сотня 5А звуковой модуль
КОМАНДНЫЙ модуль управления
Электрическая розетка для внешней навигации
101 20A Блок управления обнаружением прицепа
102 7.5A Блок управления сиденьем водителя
103 7.5A Блок управления сиденья переднего пассажира
104 5A антенный усилитель/компенсатор мобильного телефона
Bluetooth-модуль
105 5A Кронштейн навигационного модуля
106 5А Блок управления задней дверью
107 10A Модуль разблокировки, 2-й ряд сидений, левый
Модуль разблокировки, 2-й ряд сидений, справа
108
109
110 5А Блок управления AdBlue
111 Розетка для прицепа 15А
112 5А Блок управления топливным насосом
113 5А Блок управления электрическим стояночным тормозом
114 5А выключатель наружного освещения
115 5A Блок управления для обнаружения прицепа
116 5A Клемма 87 блока управления радаром
Модуль управления ИЗБЕГАЙТЕ СТОЛКНОВЕНИЯ
117 5А блок управления ночным видением
118
119 5А Блок управления раздаточной коробкой
120 5А Датчик качества топлива
Блок управления цифровым тахографом
121
122
123
124 30A Электрическая розетка для функции управления электрическим тормозом
125 резервировать
126 15A Блок управления распознаванием прицепа
127 30А Блок управления сиденьем водителя
128 20A Блок управления обнаружением прицепа
129 30А блок управления сиденьем переднего пассажира
130 20A Блок управления обнаружением прицепа
131
132 25А блок управления топливным насосом
133 5A Приемник радиоуправления дистанционным отопителем
134 5A Датчик давления распознавания занятости сиденья
Распознавание занятости и AXIS, сиденье переднего пассажира
135 5А освещение перчаточного ящика
136 7.5A Блок управления безопасностью пассажиров (дополнительная система безопасности)
137 Подготовка электрического предохранителя 5А для установки электронной системы взимания платы за проезд
Камера заднего вида с электронным оборудованием
Электрическая розетка для внешней навигации
138 15А Блок управления активной стабилизации крена
139
140 Блок управления AdBlue 7.5A
141 15А Блок управления AdBlue
142 Блок управления AdBlue 20A
143
144
145 Подстаканник 7,5А
146 Режущий фильтр 30А для заднего стекла
147 Звуковой модуль 30А
КОМАНДНЫЙ модуль управления
148 15А нагревательный элемент прикуривателя
Съемное соединение подстаканника
149 Розетка 5А 115В
150 Розетка 20А в багажнике
151 Соединение 20А, 2-й ряд сидений слева
Подключение ко 2-му ряду сидений справа
152 30A Блок управления системами задней части салона
153 Блок управления AC/DC преобразователем 25 A
154 40А Блок управления задней дверью
155
156
157 Электродвигатель стеклоочистителя задней двери 15А
Реле
НО Релейные штекерные клеммы 15R2
Б Реле обогрева заднего стекла
ИЗ Резервное реле
Д Реклама синего реле
Мне Клемма реле 15
Ф Реле заднего стеклоочистителя
ГРАММ Клемма реле 15R1
ЧАС Резервное реле
Я Резервное реле

Предохранитель 148 — 151 отвечает за прикуриватель.

Блок предохранителей в панели

Блок предохранителей расположен в крайней правой части приборной панели под защитной крышкой.

Доступ к блоку в гостиной

Схема

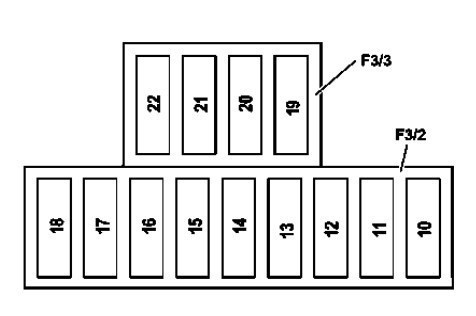

Блок-схема 3

Обозначение

  • 10 7,5А Блок управления электронным замком зажигания
  • 11 10A Блок управления электронным модулем рулевой колонки
  • 12 5А Комбинация приборов
  • 13 15A Электронное управление вспомогательным вентилятором
  • 14 Диагностический разъем 5А
  • 15 5A Верхний блок управления
  • 16 резерв
  • 17 резерв
  • 18 резерв
  • 19 15А Панель климат-контроля
  • 20 5A Блок управления электронным модулем рулевой колонки
  • 21 Аудио/экран COMAND 7,5A
  • 22 резерв

Блок предохранителей возле АКБ

В нише рядом с аккумулятором есть еще один блок предохранителей.

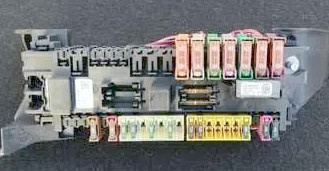

Фото блока возле аккумулятора Мерседес 166

Схема

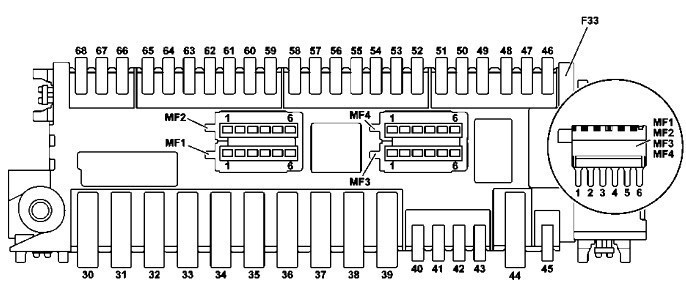

Блок-схема 4

Цель

30 Блок управления усилителем динамиков 40А
30А басовый усилитель
31 Блок предохранителей и реле моторного отсека 40А
32 Контроллер вентилятора 40А
33 40A Левый реверсивный натяжитель переднего ремня безопасности
3.4 Блок предохранителей сзади 40А
35 40A Реверсивный натяжитель правого ремня безопасности
36 Блок предохранителей 40А, клемма 30, передняя панель
37 Тестовый провод 40А
39
40 25А электронное управление вентилятором за кондиционером
41
42
43
44
45 5А переключатель цифрового тахографа
46
47 10А Блок управления усилителем динамиков
48 30A Блок управления системами задней части салона
49 5A EDW/защита прицепа/блок управления внутренним монитором
50 5А Блок управления системой экстренного вызова
51 Антенный усилитель 5А FM 1, AM, ZV и KEYLESS-GO
52 30А Блок управления правой передней дверью
53 15А потолочный блок управления
54 Тестовый провод
55 30A Блок управления системами задней части салона
56 Распределительный щит KeyLess-Go 15А
57 30А Блок управления правой задней двери
58 30А Блок управления раздаточной коробкой
59 7.5A Блок управления безопасностью пассажиров (дополнительная система безопасности)
60 7.5A Потолочный блок управления
61
62 Блок управления AIRMATIC 15A
63 20A Модуль управления панорамным люком
Модуль управления люком
64 30A Воздушный насос для мультиконтурного сиденья
шестьдесят пять Блок предохранителей 30А, хомут 30г, передняя панель
66
67 30А Блок управления электрическим стояночным тормозом
68 30А Блок управления электрическим стояночным тормозом
МФ1 5A Контакт 1: Панель управления системой COMAND/аудиомодуль
Контакт 2:
   Панель управления внизу
   Панель управления в режиме местности
Контакт 3: блок управления системой помощи при парковке
Контакт 4: Электронный модуль контроля устойчивости
Контакт 5: контроллер SAM
Контакт 6: блок управления усилителем динамика
МФ2 5A Контакт 1: Блок управления HBF
Штырь 2: Блок управления для контроля давления в шинах
Контакт 3:
   Блок управления цифровым аудиовещанием
   Блок управления спутниковым цифровым аудио-радио (SDAR
Контакт 4: многофункциональная камера
Контакт 5: контроллер мультимедийного интерфейса
Контакт 6:
   Камера заднего вида
   блок управления камерой 360
МФ3 5A Контакт 1: экран слева сзади
Штифт 2: правое заднее крыло
Контакт 3:
   ТВ-приемник (аналоговый/цифровой)
   Цифровой ТВ-тюнер
Контакт 4: DVD-плеер
Контакт 5: блок управления видео и радаром
Контакт 6: резерв
МФ4 Контакт 1: Резерв
Контакт 2: Резерв
Контакт 3: резервы
Контакт 4: резерв
Контакт 5: резервы
Контакт 6: резерв

Блок силовых предохранителей

Этот прочный блок предохранителей также расположен рядом с аккумуляторной батареей.

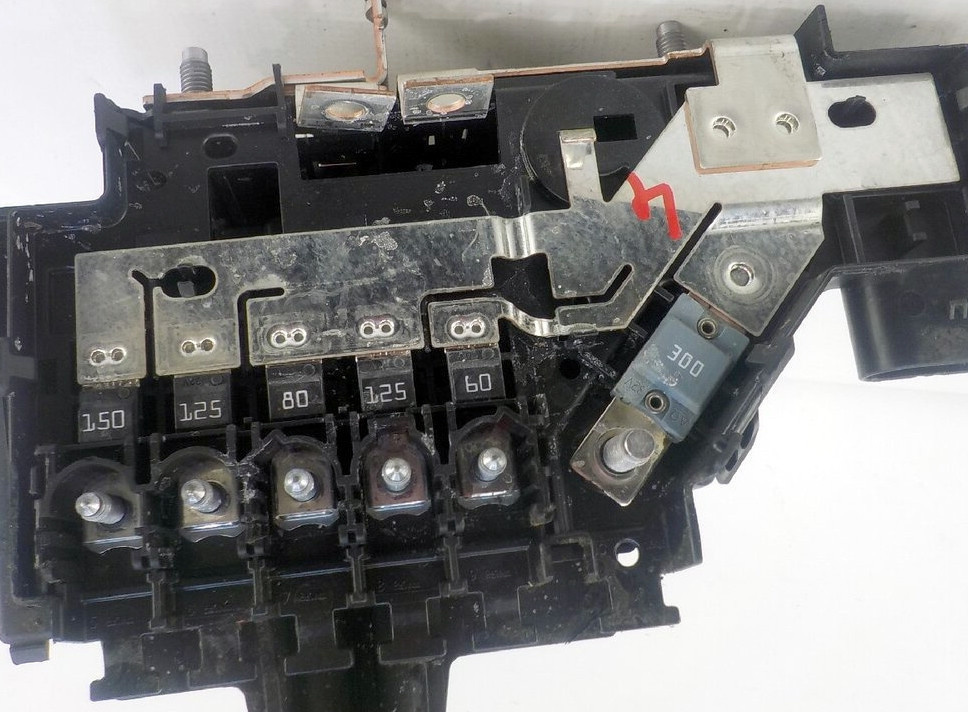

Изображение блока 5

Схема

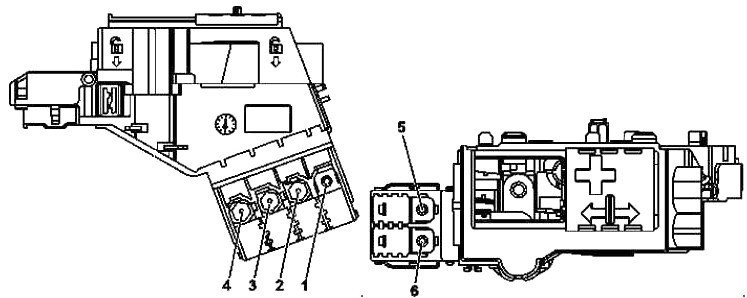

Блок-схема 5

Расшифровано

  1. 40А электронный блок управления устойчивостью
  2. резервировать
  3. Автомобили 30А с функцией Start-Stop ECO: блок предохранителей и реле в моторном отсеке
  4. резервировать
  5. Блок предохранителей и реле моторного отсека на 150 А
  6. Двигатель вентилятора 125А
  7. Блок силовых предохранителей 300/400А в салоне
  8. Блок гидроусилителя руля 100А
