24.29. Центральная консоль
Снять со счета

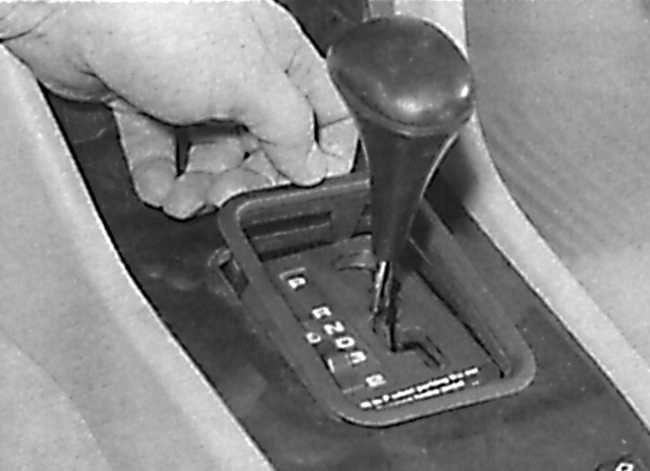

Снятие декоративной рамки рычага переключения передач на моделях с АКПП

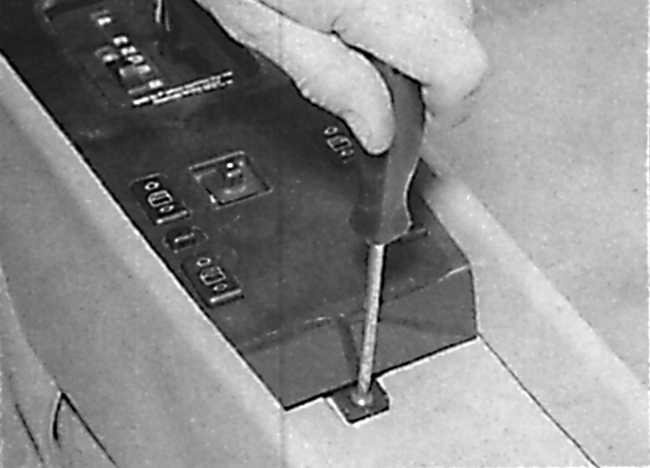

Откручиваем винт, которым задняя часть декоративной накладки крепится к центральной консоли

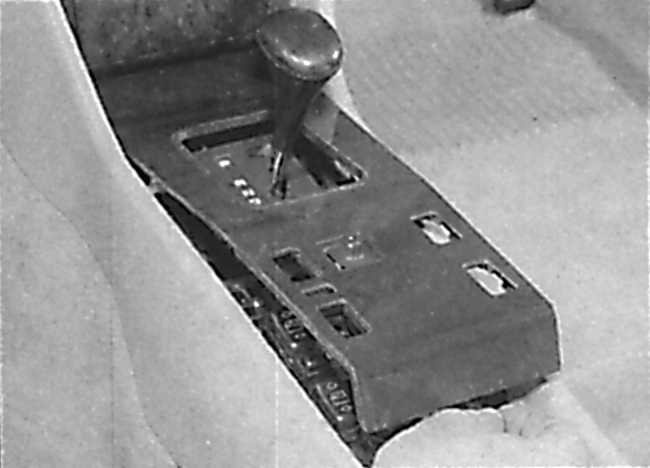

Снятие декоративной накладки с центральной консоли

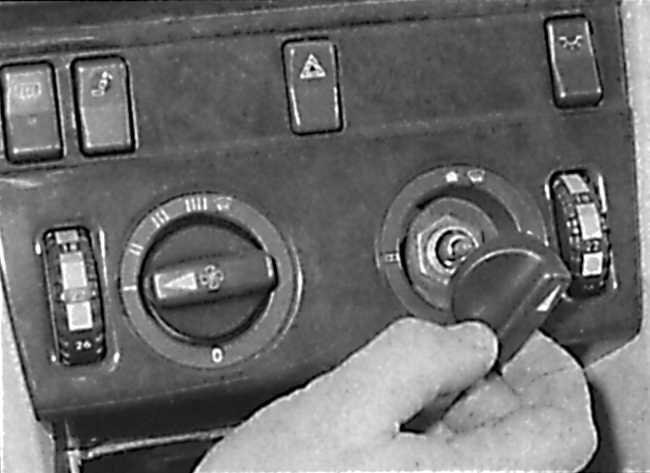

Снятие ручек управления нагревателем
Расположение гаек (1) и винтов (2), которыми крепится панель обогревателя

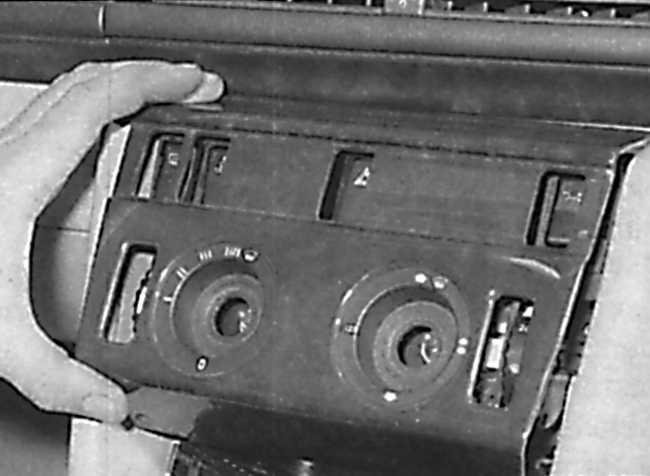

Снятие панели обогревателя

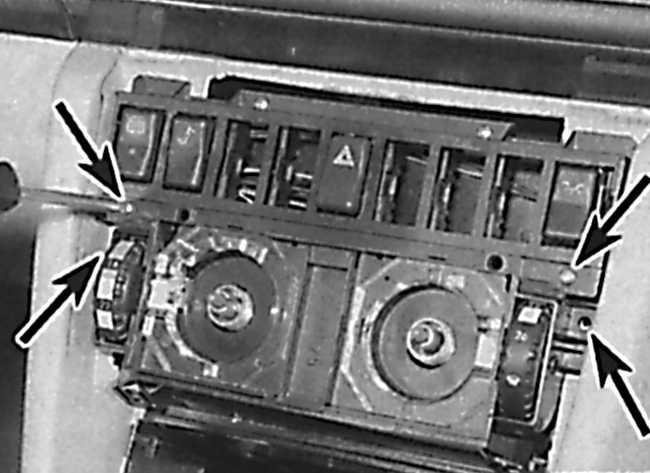

Положение винтов для крепления терморегулятора
Снятие панели контроля температуры с центральной консоли

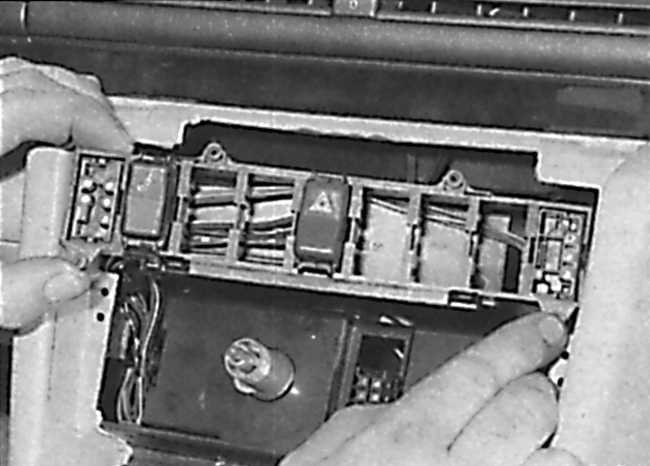

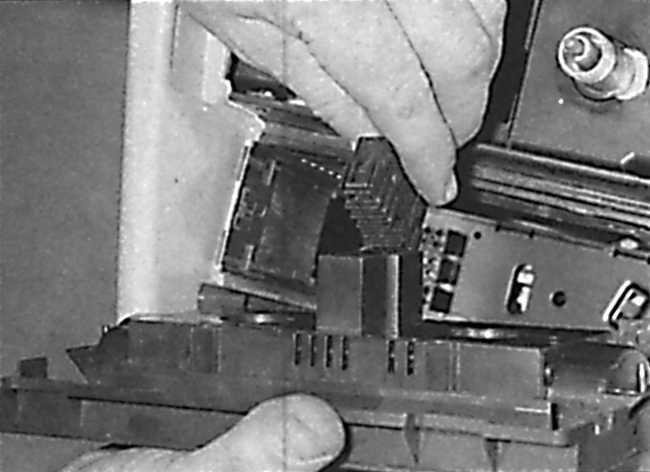

Снятие блока переключателей с центральной консоли

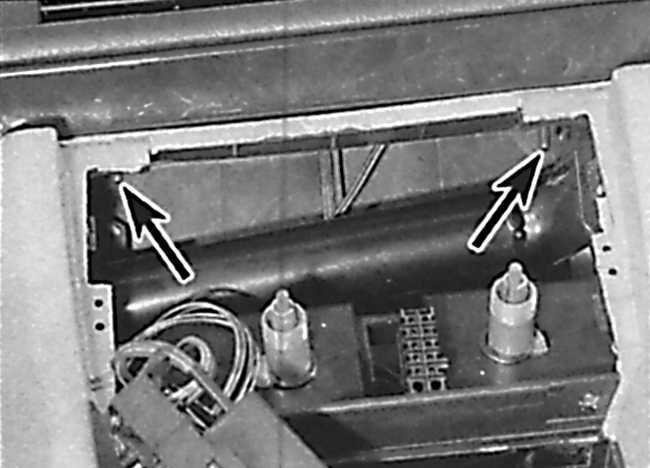

Расположение гаек крепления центральной консоли к панели приборов

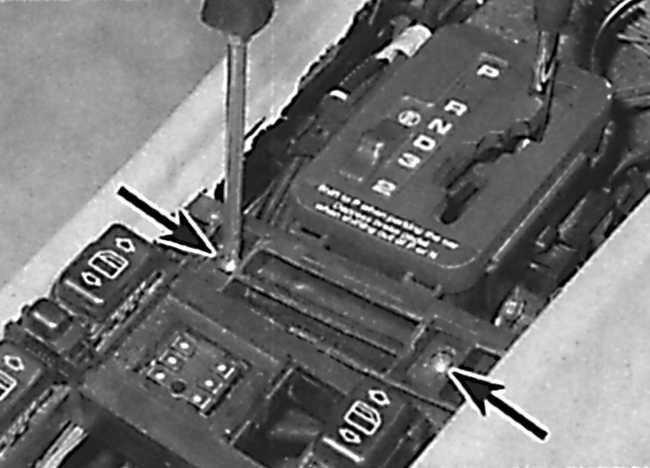

Расположение винтов, которыми крепится передняя часть центральной консоли

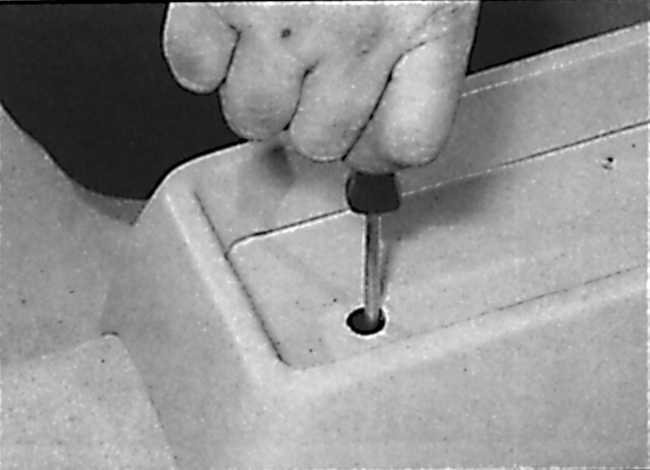

Откручиваем винт, которым крепится задняя часть центральной консоли
Снятие центральной консоли
Положение крепежного винта для боковой части мата
 |
|
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите заземляющий провод с аккумуляторной батареи. |
| 2. Снимите обивку и вставки из поролона с задней части центральной консоли. |
| 3. Осторожно снимите декоративную рамку рычага переключения передач с центральной консоли (см. Рис. Снятие декоративной рамки рычага переключения передач на моделях с автоматической коробкой передач). |
| 4. Открутите винт, которым задняя часть декоративной накладки крепится к центральной консоли, и снимите накладку с автомобиля (см. Рис. Выкрутите винт, крепящий заднюю часть декоративной накладки к центральной консоли, сняв декоративную накладку от центральной консоли). |
| 5. Потянув на себя, снимите ручки управления отопителем и вентилятор отопителя. Отверните две большие гайки, крепящие регуляторы, затем отверните два винта, расположенные внизу, и снимите панель нагревателя (см. Рис. Снятие ручек управления нагревателем, Расположение гаек и винтов для фиксации панели нагревателя, Снятие панели нагревателя). |
| 6. Отвинтите четыре винта и снимите панель контроля температуры с передней части центральной консоли и отсоедините электрический разъем от панели (см. Рис. Расположение крепежных винтов регулятора температуры, снятие панели контроля температуры с центральной консоли). |
| 7. Отсоедините кольцевые переключатели, расположенные в верхней части панели переключателей. Осторожно ослабьте удерживающие скобы, расположенные с обеих сторон панели переключателей, и потяните переключатели на центральной консоли на себя, чтобы получить доступ к стопорным гайкам центральной консоли. Открутите две гайки крепления центральной консоли к приборной панели (см. Рис. Снятие блока переключателей с центральной консоли, Расположение гаек крепления центральной консоли к приборной панели). |
| 8. Снимаем магнитолу. |
| 9. Ослабьте удерживающие скобы и снимите панель переключателей с задней стороны центральной консоли. |
| 10. Выкрутите винты крепления центральной консоли к полу автомобиля (см. Рис. Расположение винтов, фиксирующих переднюю часть центральной консоли, открутите винт, фиксирующий заднюю часть центральной консоли). |
| 11. Поднимите центральную консоль, снимите ее с рычага переключения передач и снимите с автомобиля (см. Рис. Снятие центральной консоли). |
| 12. При необходимости после снятия центральной консоли открутите винты и освободите фиксаторы, затем снимите боковые части коврика (см. Рис. Расположение винта, фиксирующего боковую часть коврика). |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в порядке, обратном снятию. Наконец, проверьте работу всех переключателей. |
|
