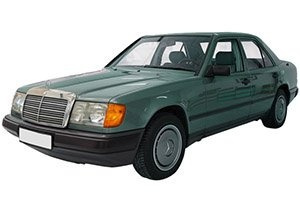

Блок-схема предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Mercedes-Benz E-Class (E 200, 220, 230, 250, 260, 280, 300, 320, 400, 420, 500) (W124) (1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996).
Проверка и замена предохранителей
Автомобильные предохранители используются для отключения неисправных цепей. Если предохранитель перегорит, все компоненты схемы и их функции перестанут работать. Если предохранитель перегорел, внутренний элемент расплавится. Перегоревшие предохранители необходимо заменить предохранителями того же номинала, которые можно узнать по цвету и номиналу.
Если новый вставленный предохранитель также перегорел, обратитесь в специализированный техцентр, например, в авторизованный центр Mercedes-Benz, чтобы найти и устранить причину.
Уведомление
- Перед заменой предохранителя обезопасьте автомобиль от скатывания и отключите все потребители электроэнергии.
- Всегда отключайте аккумулятор перед ремонтом сильноточных предохранителей.
- Всегда заменяйте неисправные предохранители новыми указанными предохранителями с соответствующей силой тока. Если вы манипулируете неисправным предохранителем или закорачиваете его, или если вы заменяете его предохранителем с большей силой тока, электрическая проводка может быть перегружена. Это могло вызвать пожар. Есть риск несчастных случаев и травм.
- Используйте только предохранители, одобренные для автомобилей Mercedes-Benz и имеющие правильный номинал предохранителя для системы. Используйте только предохранители с маркировкой «S». В противном случае компоненты или системы могут быть повреждены.

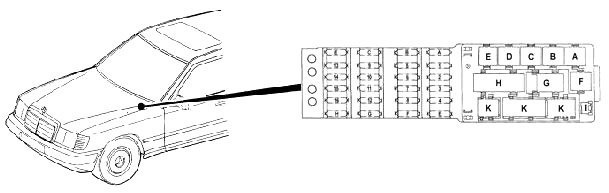

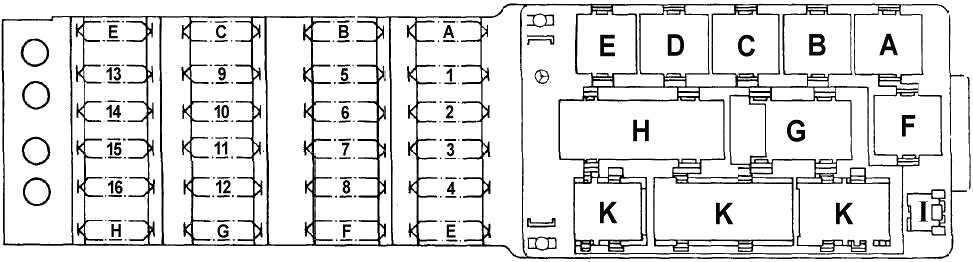

Схема блока предохранителей в моторном отсеке

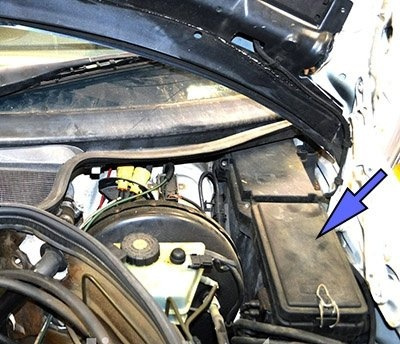

Блок предохранителей расположен с левой стороны.
Объявления
| № | А | Функция |
|---|---|---|
| 1 | 16 | Лампа в бардачке |
| Легче | ||
| Радио | ||
| Задний подголовник | ||
| Задний обогреватель | ||
| Стеклоочиститель / омыватель заднего стекла | ||
| Электродвигатель солнцезащитной шторки заднего стекла | ||
| Сдвижная крыша | ||
| Центральный замок / ортопедическая спинка | ||
| Блок управления SBE (трансформируемый) | ||
| Модуль управления HS Удобная функция | ||
| 2 | 16 | Дворники |
| Стеклоочиститель / омыватель фар | ||
| Противотуманные огни | ||
| Электрические сиденья | ||
| Электрические окна | ||
| Функция комфорта | ||
| 3 | восемь | Фары: парковочные / задние / боковые / указатели (справа) |
| Подсветка: номерного знака, панель приборов, органы управления, магнитола, прикуриватель | ||
| Предупреждающий зуммер | ||
| Стеклоочиститель / омыватель фар | ||
| Наружные зеркала заднего вида с электрорегулировкой и обогревом | ||
| Модуль управления HS | ||
| Складывающиеся задние подголовники | ||
| Спинка / подголовник | ||
| Сдвижная крыша | ||
| Переключатель обогрева сиденья | ||
| Переключатель RB | ||
| Электрический переключатель капота | ||
| Регулировка переднего сиденья с памятью | ||
| Модуль предупреждения о непристегнутом ремне безопасности | ||
| 4 | восемь | Противотуманная фара |
| Задний противотуманный фонарь | ||
| 5 | восемь | Выключатель стоп-сигнала |
| Передний потолочный светильник | ||
| Спидометр | ||
| Индуктивный датчик скорости | ||
| Приборы | ||
| Модуль мониторинга неисправностей наружного освещения | ||
| Автоматическая регулировка скорости | ||
| Форма уведомления | ||
| Контрольная лампа RB | ||
| Переключатель RB | ||
| Верх Power Soft | ||
| Модуль предупреждения о непристегнутом ремне безопасности | ||
| Модуль управления дневными ходовыми огнями | ||
| 6 | восемь | Индикатор направления Индикатор наружной температуры |
| Фанфары рога | ||
| Форсунки | ||
| Выключатель стартера | ||
| Приборы | ||
| Контрольные лампы АБС | ||
| АБС-МИЛ | ||
| Модуль мониторинга неисправностей TWC Вращающаяся дуга | ||
| Модуль реле защиты от перенапряжения Катушки зажигания | ||
| Модуль реле ограничения времени предварительного нагрева Индикатор зарядки генератора | ||
| 7 | восемь | Автоматический климат-контроль |
| 16 (1) | Электрическая автоматическая коробка передач: | |
| Электромагнитный клапан Kickdown | ||
| Клапан режима передачи | ||
| Передача данных, клемма 16 | ||
| Реальный потенциометр дроссельной заслонки | ||
| Мотор вентилятора | ||
| Система отопления / кондиционирования: | ||
| Электромагнитная муфта | ||
| Компрессор кондиционера | ||
| Реле дополнительного вентилятора, клемма 86 Реле дополнительного вентилятора (ступень 2) | ||
| Модуль реле нагревателя O2S (после TWC | ||
| Кондиционер | ||
| Один клапан, два клапана | ||
| Вспомогательный насос охлаждающей жидкости | ||
| Переключающий клапан заслонки свежего воздуха / рециркуляции (переключающий блок клапанов) | ||
| Модуль реле отдыха | ||
| Модуль управления стационарным отопителем | ||
| Перепускной клапан | ||
| Клапан продувки топливного бака / арендный клапан | ||
| Электромагнитный клапан с задержкой вверх | ||
| Форсунки омывателя с подогревом | ||
| Система обогрева лобового стекла | ||
| Модуль реле отключения / компрессора | ||
| Модуль управления HFM-SFI | ||
| Переключающий клапан рециркуляции отработавших газов 2 | ||
| Резонансный переключающий клапан впускного коллектора | ||
| Переключающий клапан воздушного насоса | ||
| Соленоид регулировки фаз газораспределения | ||
| Электромагнитная муфта для воздушного насоса | ||
| Контрольная / функциональная лампа | ||
| Резервная лампа ASD / ASR / 4-MATlC | ||
| восемь | восемь | Парковочные / задние / габаритные огни (слева) |
| Освещение моторного отсека | ||
| девять | восемь | Освещение органов управления |
| Подсветка положения рычага селектора коробки передач | ||
| Купольная лампа (с задержкой выключения и лампа для чтения) | ||
| Реостат для подсветки приборов | ||
| Внешний выключатель света | ||
| Косметическое зеркало с радио-подсветкой | ||
| Функция релейной защиты, клемма 86 | ||
| Модуль реле электрического сиденья | ||
| Выключатель разблокировки подголовника заднего сиденья | ||
| Выключатель солнцезащитной шторки заднего стекла | ||
| Переключатель обогрева сиденья Переключатель RB | ||
| Электрический переключатель капота | ||
| Переключатель стеклоподъемника | ||
| Модуль диагностики часов | ||
| Система предупреждения об опасности | ||
| Контакт предупреждающего зуммера | ||
| 10 | 25 | Задний обогреватель |
| одиннадцать | 16 | Модуль управления ATA |
| восемь | Охлаждение трансмиссионного масла | |
| Нагреватель впускного коллектора | ||
| Электрика карбюратора | ||
| 12 | 25 | Мотор вентилятора (автомобильный кондиционер) |
| Контроллер вентилятора (автомобильный кондиционер) | ||
| 16 | Модуль управления ATA | |
| 12 | 25 | Охранная сигнализация |
| 13 | восемь | Фары (левый ближний свет) |
| Охранная сигнализация | ||
| 14 | восемь | Фары (правый ближний свет) |
| Охранная сигнализация | ||
| 15 | восемь | Фары (дальний свет слева) |
| 16 | Левый дальний свет с дополнительным левым дальним светом | |
| 16 | восемь | Фары (дальний свет справа) |
| Индикатор дальнего света | ||
| 16 | Дальний свет справа с дополнительным дальним светом справа | |
| Индикатор дальнего света | ||
| А | 16 | Сдвижная крыша |
| Сиденья с подогревом | ||
| Ортопедические сиденья | ||
| Складывающиеся подголовники / заднее отделение | ||
| 25 | Дополнительный центральный электрический стеклоподъемник | |
| восемь | Дополнительный модуль управления вытяжкой с электроприводом | |
| Модуль управления RB | ||
| Б | восемь | Система удлинения ремня безопасности |
| Охранная сигнализация | ||
| Внутреннее зеркало заднего вида с автоматическим затемнением | ||
| Модуль предупреждения о непристегнутом ремне безопасности, клемма 86 | ||
| Модуль управления IRCL | ||
| Регулируемые наружные зеркала заднего вида с подогревом | ||
| С | 16 | Охранная сигнализация |
| Радио тюнер / усилитель | ||
| Усилители звуковой мощности | ||
| Сменить компакт-диск | ||
| Автоматическая антенна | ||
| Сидящий игрок | ||
| Задняя крышка (универсал) | ||
| Входная / выходная лампа | ||
| Охранная сигнализация | ||
| Удлинитель ремня безопасности (купе) | ||
| Выключатель замка крышки багажника (универсал) | ||
| Свет в багажнике (кроме универсала) | ||
| Задние фонари для чтения | ||
| Модуль управления IRCL | ||
| Модуль управления CF | ||
| Система центрального замка | ||
| Аудиосистема | ||
| Замок спинки (купе) | ||
| Д | 16 | Вспомогательный вентилятор / вентилятор предварительного сопротивления |
| А ТАКЖЕ | 25 | Сиденье пассажира с электроприводом: |
| Электродвигатель подголовника | ||
| Блок электродвигателя переднего / заднего правого сиденья с памятью | ||
| Задний двигатель | ||
| Сиденье водителя с электроприводом: | ||
| Электродвигатель подголовника | ||
| Блок электродвигателя переднего / заднего левого сиденья с памятью | ||
| Задний двигатель | ||
| Ф | 25 | Телескопическая рулевая колонка |
| Сиденье пассажира с электроприводом: | ||
| Сиденье двигателя переднего / заднего хода | ||
| Блок электродвигателя переднего / заднего правого сиденья с памятью | ||
| Сиденье водителя с электроприводом: | ||
| Сиденье двигателя переднего / заднего хода | ||
| Блок электродвигателя переднего / заднего левого сиденья с памятью | ||
| грамм | 16 | 124545: 0600, 0700, 0900, 1000: электрические стеклоподъемники (передний левый и задний правый) |
| 25 | 124545: 1200, 1300: электрические стеклоподъемники (передний левый и задний правый) | |
| 124 545: 1500, 1600, 2100, 2200, 2500, 2700: электрические стеклоподъемники (передние) | ||
| ТЕПЕРЬ | 16 | 124545: 0600, 0700, 0900, 1000: электрические стеклоподъемники (передний правый и задний левый) |
| 25 | 124545: 1200, 1300: электрические стеклоподъемники (передний правый и задний левый) | |
| 124 545: 1500, 1600, 2100, 2200, 2500, 2700: электрические стеклоподъемники (задние) | ||
| Реле | ||
| А | K5 Реле электрического сиденья | |
| Б | Реле предварительного сопротивления вспомогательного вентилятора K10 | |
| Реле вспомогательного вентилятора K9kl (начиная с моих моделей 1992 года, 400E / 500E) | ||
| С | Реле дополнительного вентилятора K9 | |
| K9k2 Дополнительный резистор реле вентилятора (начиная с моих моделей 1992 года, 400E / 500E) | ||
| Д | К2 Реле омывателя фар | |
| А ТАКЖЕ | F14 Дополнительный блок предохранителей | |
| K17 Реле впрыска воздуха (от моей модели 400E / 500E 1992 года) | ||
| Ф | К4 Реле стеклоподъемников | |
| Реле К24 Комфорт (с моего 1990 года) | ||
| грамм | K18 Реле предупреждения о непристегнутом ремне безопасности (только купе) | |
| K29 / 1 Реле стартера первой передачи (только модель купе) | ||
| ТЕПЕРЬ | Комбинированное реле N10 | |
| я | Электро сиденье диодное V1 (заменено на К24 с 1990 г) | |
| Стояночный тормоз V5 / ASR / электронный дроссель (от моей модели 400E / 500E 1992 года) | ||
| K | N7 Блок контроля неисправности наружной лампы | |
| 1) Автоматический климат-контроль |
