Радиатор mercedes-benz w210 c 1995 гг. — демонтаж

Кузов

Коррозия в основном обнаруживается на краях дверей и крышки багажника, а также под уплотнением, внутри передних крыльев, в местах крепления бампера и на краях арок задних колес. Осмотр снизу тоже может шокировать. Коррозия может серьезно повредить пороги. Потом их нужно будет заменить (около 200-500 долларов).

Пластиковое остекление фар со временем мутнеет. До определенного момента помогает полировка, после чего придется менять фары. Фирменная ксеноновая лампа (опция) стоит дорого — около 100 долларов.

Заглянем в багажник Лупаты. Его объем в седане составляет 520 литров, а в универсале — 600 литров. При осмотре обязательно заглянуть под «ковер», чтобы убедиться в отсутствии влаги, особенно на боковых стенках багажника.

Интерьер

Интерьер Mercedes E W210 привлекает большими и удобными сиденьями, хорошо зарекомендовавшими себя в дальних поездках. Тряпичная обивка также демонстрирует отличную долговечность. Вождение комфортно не только благодаря сиденьям, но и благодаря правильной организации пространства для ног. Впадина плоская и широкая. Вам не нужно искать свободное пространство для левой ноги.

Передняя панель типична для Mercedes: все переключатели аккуратные, управление системами простое и логичное. Даже спустя годы пластик остается в хорошем состоянии, а кнопки работают надежно.

Под вентиляционными отверстиями на центральной консоли вы увидите две интересные кнопки. Один из них используется для запуска омывателя ксеноновых фар (при наличии), а другой — для опускания задних подголовников. Это практичное решение значительно улучшает обзор сзади, когда в автомобиле находятся только водитель и передний пассажир. К сожалению, это устройство со временем выходит из строя.

обязательно проверьте работу кондиционера

Обратите особое внимание на правильную работу исполнительных механизмов управления распределением воздуха. Полная проверка автоматического климат-контроля очень важна, так как ремонт стоит очень дорого

Хотя датчик температуры в салоне можно купить всего за 25 долларов, некоторые элементы управления стоят в 10 раз дороже.

Качество звука старой аудиосистемы тоже не вызывает нареканий. Но если вы слышите хрипы, возможно, мембраны динамиков пробились. Необходимо будет заменить динамики.

Управление дворниками, поворотниками и фарами привязано к рычагу на левой стороне рулевой колонки. Это довольно сложный элемент. В случае неудачи придется заплатить около 60-70 долларов.

В Mercedes W210, оборудованном 8 подушками безопасности, во время движения могут возникать неприятные звуки. Это амортизирующий элемент подушек. Коррозия влияет на пружинные опоры. Замена этого конструктивно простого элемента — процесс довольно трудоемкий.



Обычно пользователи нашего сайта находят эту страницу по следующим запросам:схема системы охлаждения Mercedes-Benz E класс, вентилятор охлаждения Mercedes-Benz E класс, радиатор охлаждения Mercedes-Benz E класс

6. Вентилятор радиатора

Все двигатели, кроме M276 и M278

Компоненты

На фото двигатель М272.983

1. Шноркель.
2. Впускной воздуховод двигателя.
3. Защитный кожух двигателя.
4. Регулятор жалюзи радиатора.
5. Вакуумная труба.
6. Разъем.
7. Трубка охлаждающей жидкости.
8. Верхний воздуховод.
9. Разъем.
10. Поклонник.

10. Вентилятор. 13. Нижний воздуховод. 14. Посуда.

Снятие и установка

1.1. Снимите кожух двигателя (3), расположенный над воздуховодами (2).

1.2. Снимите впускной воздуховод двигателя (двигатели M271, OM651).

2. Снимите воздухозаборник (1).

3. Снимите центральную часть переднего элемента жесткости.

4.1. Снимите обшивку днища с моторного отсека (автомобили с бензиновым двигателем).

4.2. Снимите нижние звукоизоляционные панели (автомобили с дизельным двигателем).

5. Отсоедините и снимите шланги маслоохладителя с коробки передач на вентиляторе (10) (автомобили с автоматической коробкой передач).

6. Отсоедините пластины (14) (стрелки) и снимите нижний воздуховод (13) слева и справа от вентилятора (10).

7. Отсоедините разъем (9) от вентилятора (10).

8. Отсоедините вакуумную линию (5) от регулятора жалюзи радиатора (4) (при наличии).

9. Отсоедините разъем (6) (если есть).

10. Отсоедините верхний воздуховод (8) от вентилятора (10).

11. Отсоедините шланг охлаждающей жидкости (7) от кронштейна вентилятора (10).

12. Отсоедините вентилятор (10) от опор радиатора и снимите его движением вверх.

13. Установка производится в порядке, обратном снятию.

Двигатели M276 и M278

Компоненты

1. Забор воздуха. 2. Впускной воздуховод двигателя. 3. Защитный кожух двигателя. 4. Регулятор жалюзи радиатора. 5. Вакуумная трубка. 6. Разъем. 8. Верхний воздуховод. 9. Разъем. 10. Вентилятор.

10. Вентилятор. 13. Нижний воздуховод. 14. Посуда. 15. Кронштейн.

Снятие и установка

1. Снимите кожух двигателя (3) и воздуховод (2).

2. Снимите воздухозаборник (1).

3. Снимите центральную часть переднего элемента жесткости.

4. Снимите нижнюю защитную крышку моторного отсека.

5. Отсоедините пластины (14) (стрелки) и снимите нижний воздуховод (13) слева и справа от вентилятора (10).

6. Отсоедините разъем (9).

7. Отсоедините вакуумную линию (5) от регулятора жалюзи радиатора (4).

8. Отсоедините разъем (6).

9. Отсоедините верхний воздуховод (8) от вентилятора (10).

10. Отсоедините вентилятор (10) от опор радиатора и снимите его движением вверх.

11. Установка производится в порядке, обратном снятию.

Проверка и доливка охлаждающей жидкости

• Процесс проверки необходимого количества антифриза осуществляется при охлажденном двигателе, так как он покажет реальный объем жидкости (расширяется при нагревании), не будет находиться под давлением и не будет разбрызгиваться при открытии крышки бака.
• Когда двигатель холодный, манометр должен быть расположен до разделительной канавки между верхней и нижней частью бака. В этом случае поплавок указателя уровня охлаждающей жидкости находится вверху.

Долейте охлаждающую жидкость до отметки (стрелка) на бачке.

Откручиваем крышку бачка (делаем это аккуратно, желательно через толстую тряпку, чтобы в случае брызг жидкость не навредила здоровью).
Добавьте жидкость в канавку, показанную на фото выше. Если переборщить, избыток жидкости вытечет из крышки при полном прогреве двигателя.

Что сломалось в отопителе

• Антифриз. Какой уровень в радиаторе? Потускнело в связи с окончанием срока? При необходимости долейте зеленый (для первых лет выпуска) или красный (для автомобилей третьего тысячелетия). Не смешивайте красный и зеленый. Радиатор помыть на всякий случай. Если это так, замените его.
• Воздушный канал. Подключил прямо к печке моторчик. Последний сильно дует или даже при засорении или повреждении салонного фильтра. Его необходимо заменить в соответствии с инструкциями производителя.
• Электрические контакты. При поломке двигатель подогрева W210 не включается, хотя сам ремонтопригоден. Убедитесь, что контакты плотные. Переключение между режимом обогрева и температурой в салоне. Если двигатель не запускается ни в одном из режимов, неисправность кроется в сопротивлении предохранителя. Возможно, перегорел сам предохранитель.
• Датчики. Они имеют тенденцию выходить из строя из-за тех же проблем с электричеством или внешних воздействий. Вы или ваши пассажиры проливали кофе или чай во время крутых поворотов или остановок? В такие моменты жидкость может попасть на приборную панель и вызвать ошибки в бортовом оборудовании. Блок управления либо перестанет получать информацию от датчика температуры, либо исказит результаты, вызывая цепную реакцию с участием термостата, двигателя и всех других создателей климата.
• Вентилятор печки. Он может стать жертвой наводнения, так как находится у ног переднего пассажира под перчаточным ящиком. Кроме того, двигатель разрушается из-за попадания мелких камней и грязи из наружного воздуха.

Двигатель

Самыми популярными являются атмосферный 2-литровый бензиновый двигатель мощностью 136 л.с и 2,2-литровый турбодизель без турбины (95 л.с.). В Европе наиболее популярны самые мощные дизельные и бензиновые двигатели объемом 2,9 литра с рабочим объемом 2,8, 3,0 и 3,2 литра.

2 литра бензина без наддува — самый простой и надежный двигатель. Он доказал свою силу в коммерческих моделях Mercedes Vito и Sprinter. Шестерки объемом 2,8, 3,0 и 3,2 л тоже достаточно надежны. Да, расходуют больше топлива — примерно 10-11 л / 100 км, но зато дают более высокую динамику.

Ахиллесова пята 2,2-литрового дизельного агрегата — топливный насос. Стоимость ремонта около 600 долларов. Расход топлива с этим двигателем в городе в среднем 8-9 л / 100 км, по трассе — около 6 л / 100 км. Первые 2.2 CDI изначально имели микротрещины в головке. Рядные «шестерки» M104 известны протечками прокладок и разрывами под головкой блока.

пятицилиндровый турбодизель рабочим объемом 2,9 литра развивает мощность 129 л.с и максимальный крутящий момент 300 Н · м. В топливной системе используется оборудование Bosch. В процессе эксплуатации свечи накаливания необходимо будет заменить. Комплект будет стоить 40-60 долларов. Со временем в ТНВД могут появиться течи, но он выходит из строя не так часто и легко восстанавливается — это не разовое дело.

Топливные насосы для дизельных двигателей, пожалуй, единственное слабое место. Сами дизельные двигатели способны проехать более миллиона километров.

Ходовая

Подвеска W210 порадует пассажиров комфортом. Конструкция подвески не всегда требует больших затрат на ремонт. Задние амортизаторы стоят около 20 долларов, а передние — около 30 долларов. Фирменные стойки дороже: 40 и 50 долларов соответственно. Следует отметить, что компоненты шасси намного прочнее большинства современных автомобилей, но российские дороги так или иначе вынуждают прибегать к ремонту. Многим приходится менять стойки и стабилизирующие втулки через 20-30 тыс. Км. Они относительно дешевы — около 10 долларов за качественные заменители и 12 долларов за оригинал.

Спереди по два рычага с каждой стороны, а сзади — система из 4 рычагов на колесо. К счастью, есть качественные заменители. Но от отходов это мало спасает. Хороший передний рычаг стоит около 50 долларов, а нижний — около 100 долларов. К счастью, рычаги стальные, а это означает, что они более надежны, чем алюминиевые рычаги E-класса следующего поколения.

Коррозия может повредить удерживающий кронштейн рессоры передней подвески.

Что касается рулевого управления, то стоит упомянуть о рейке. Иногда случаются протечки и процедура замены неудобна. Новые грабли стоят около 300 долларов. Добавьте к этому стоимость установки.

Как снять, обслужить и заменить моторчик

Водителю рекомендуется изменить положение сиденья на удобное для работы. Затем откручиваем фишку, откручиваем крышку и сам мотор. Теперь вам нужно разобрать его и убедиться, что он непригоден. Вот основные шаги.

• Ударьте по гребному винту с особой осторожностью. Грязь может падать снизу, учтите этот момент.
• Зажмите двигатель в тиски, распрямите крепеж. Затем подденьте отверткой и получите доступ к щеточному блоку.
• Проверьте смазку, очистите и осмотрите щетки. При необходимости замените.
• Соберите вентилятор печки в обратном порядке.
• Переустановите и проверьте работоспособность. Если ничего не изменилось, купите новый.

приобретать новый моторчик печки Мерседес лучше всего у официальных дилеров. Этот шаг снизит вероятность покупки отремонтированного или самодельного вентилятора. Замена двигателя включает в себя первые три шага вводного абзаца: разборку микросхемы, кожух двигателя и перестановку.

6. Вентилятор радиатора

Все двигатели, кроме M276 и M278

Компоненты

На фото двигатель М272.983

1. Шноркель.
2. Впускной воздуховод двигателя.
3. Защитный кожух двигателя.
4. Регулятор жалюзи радиатора.
5. Вакуумная труба.
6. Разъем.
7. Трубка охлаждающей жидкости.
8. Верхний воздуховод.
9. Разъем.
10. Поклонник.

10. Вентилятор. 13. Нижний воздуховод. 14. Посуда.

Снятие и установка

1.1. Снимите кожух двигателя (3), расположенный над воздуховодами (2).

1.2. Снимите впускной воздуховод двигателя (двигатели M271, OM651).

2. Снимите воздухозаборник (1).

3. Снимите центральную часть переднего элемента жесткости.

4.1. Снимите обшивку днища с моторного отсека (автомобили с бензиновым двигателем).

4.2. Снимите нижние звукоизоляционные панели (автомобили с дизельным двигателем).

5. Отсоедините и снимите шланги маслоохладителя с коробки передач на вентиляторе (10) (автомобили с автоматической коробкой передач).

6. Отсоедините пластины (14) (стрелки) и снимите нижний воздуховод (13) слева и справа от вентилятора (10).

7. Отсоедините разъем (9) от вентилятора (10).

8. Отсоедините вакуумную линию (5) от регулятора жалюзи радиатора (4) (при наличии).

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:схема системы охлаждения Mercedes-Benz E класс, вентилятор охлаждения Mercedes-Benz E класс, радиатор охлаждения Mercedes-Benz E класс

5. Радиатор

Компоненты

1. Радиатор. 1а. Трубка охлаждающей жидкости. 1b. Трубка охлаждающей жидкости. 1c. Трубка охлаждающей жидкости. 2. Конденсатор. 3.4 — Разъемы. 5. Вентилятор. 6. Шланги наддувочного воздуха.

1. Радиатор. 2. Конденсатор. 7. Резиновая опора. 8. Кронштейн.

Снятие и установка

1. Снимите впускной воздуховод двигателя перед воздушным фильтром.

2. Снимите центральную часть переднего элемента жесткости.

3. Снимите вентилятор (5).

4.1. Снимите обшивку днища с моторного отсека (автомобили с бензиновым двигателем).

4.2. Снимите нижние звукоизоляционные панели (автомобили с дизельным двигателем).

5. Слейте охлаждающую жидкость из радиатора (1).

6. Снимите шланги наддувочного воздуха (6).

7. Поднимите радиатор и сдвиньте его по направлению к двигателю.

8. Отсоедините разъемы (3, 4) и снимите провода с клемм.

9. Отсоедините интеркулер и снимите его с радиатора (1).

Примечание:

Не снимайте бампер.

10. Снимите трубки охлаждающей жидкости (1a, 1b и 1c) с радиатора (1).

11. Отсоедините и снимите шланги маслоохладителя от коробки передач к радиатору (1) (автомобили с автоматической коробкой передач).

12. Отсоедините конденсатор (2) от левого и правого зажимов радиатора (1) (стрелка).

Примечание:

Во время установки убедитесь, что конденсатор (2) правильно расположен в кронштейнах (8).

13. Поднимите радиатор (1) вверх.

Примечание:

Во время установки обратите внимание на правильную посадку резиновых прокладок (7) четырнадцать

Проверить, не поврежден ли радиатор (1). При повреждении нижней опоры радиатора ее можно заменить ремкомплектом

14. Проверить, не поврежден ли радиатор (1). При повреждении нижней опоры радиатора ее можно заменить ремкомплектом.

15. Установка производится в порядке, обратном снятию.

16. Проверить герметичность системы охлаждения.

17. Проверьте уровень охлаждающей жидкости.

6.3.8. Снятие и установка радиатора (для двигателей объемом 2,0 и 2,3 л)

При длительной эксплуатации автомобиля сечения каналов в радиаторе усаживаются из-за отложений солей на их стенках. В результате эффективность охлаждения радиатора снижается, что приводит к перегреву двигателя. В этом случае радиатор необходимо заменить.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

Снять со счета
1. Отсоедините отрицательный кабель от аккумулятора.

ПРЕДУПРЕЖДЕНИЕ Он удаляет коды, хранящиеся в памяти, например, радиокод.

2. Снимите защиту днища с моторного отсека.
3. Слейте охлаждающую жидкость.
4. Снимите вязкостный вентилятор.
5. Снимите крышку вентилятора.
6. Если есть электровентилятор, снимите его вместе с картером.

Рис. 5.33. Отсоединение патрубков системы охлаждения от радиатора: 1, 3 — патрубок системы охлаждения; 2, 4 — маслопровод; 5 — радиатор

7. Отсоедините патрубки 1 и 3 (рис. 5.33) системы охлаждения от радиатора, ослабив и сдвинув фиксирующие хомуты.

Для моделей с автоматической коробкой передач:
8. Закрепите маслопроводы 2 и 4 (рис. 5.33), идущие к коробке передач и от нее. При этом соблюдайте стерильность. Очистите внешние швы медицинским спиртом.
9. После отсоединения накройте концы труб полиэтиленовыми пакетами и прикрепите их к трубам.

Для всех моделей:
10. Снимите воздухозаборник.

Для моделей с кондиционером:
11. Отсоедините решетку радиатора от передней поперечины и снимите ее, повернув зажимы на 90°.

Для всех моделей:

Рис. 5.34. Снятие пружинных зажимов радиатора: 1 — пружинный зажим; 2 — верхний шланг радиатора; 3 — радиатор; 4 — резиновая опора радиатора

12. Отсоедините шланг радиатора 2 от радиатора 3 (рис. 5.34), ослабив и сдвинув хомут.
13. Снимите пружинные зажимы 1.

Для моделей с кондиционером:

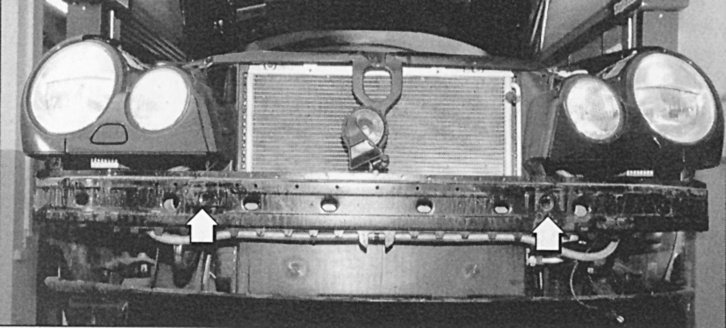

14. Снимите пять болтов и переднюю поперечину.

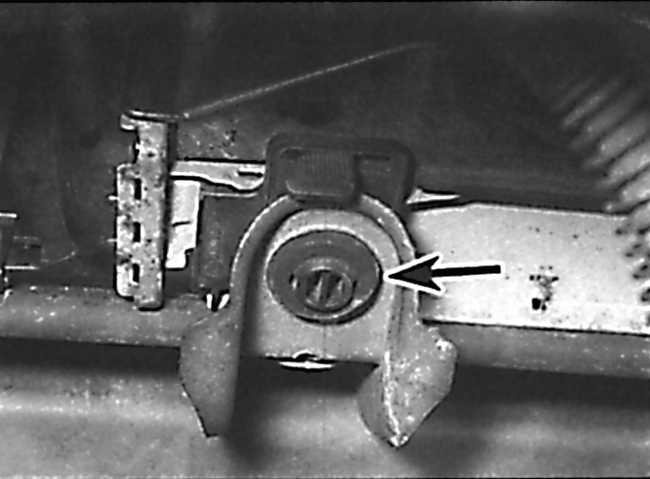

15. Отцепите тягу открывания капота от поперечины и снимите ее.

Для всех моделей:

Рис. 5.35. Отсоединение воздуховода: 1 — воздуховод; 2 — радиатор; 3 — фиксатор кожуха вентилятора; 4 — кожух вентилятора; 5 — резиновая опора радиатора

16. Отсоедините воздуховод 1 (рис. 5.35) от радиатора 2.

ПРЕДУПРЕЖДЕНИЕ Не размыкайте цепь кондиционирования воздуха. Попадание охлаждающей жидкости на кожу может вызвать местное замерзание.

Для моделей с кондиционером:
17. Откручиваем конденсатор от радиатора и, не отсоединяя патрубков, подвешиваем.

Для всех моделей:
18. Снимите радиатор движением вверх.
Установка
19. Проверьте шланги на предмет трещин, порезов и других повреждений.
20. Проверить состояние резиновых опор 5 (рис. 5.35).
21. Установите радиатор 2 сверху так, чтобы его направляющие вошли в отверстия резиновых втулок 5 на нижней поперечине.
22. Подсоедините воздуховод к радиатору 1.

Для моделей с кондиционером:
23. Подсоедините конденсатор к радиатору.
24. Установите переднюю поперечину и закрепите пятью болтами.
25. Прикрепите тягу открывания капота к поперечине.

Для всех моделей:
26. Установите воздухозаборник.
27. Вставьте сверху эластичные фиксаторы 1 (рис. 5.34) радиатора.
28. Подсоедините патрубки системы охлаждения к радиатору и закрепите их хомутами.
29. Затяните соединительные гайки трубопроводов моментом 20 Нм и снимите хомуты.

Для моделей с кондиционером:
30. Установите решетку радиатора, вставьте оба зажима в отверстия и поверните на 90 ° вправо.
Для всех моделей:
31. Установите крышку вентилятора, если она была снята.
32. Установите вискомуфта.
33. Установите электровентилятор с направляющим корпусом, если он был снят.
34. Залейте охлаждающую жидкость в систему охлаждения.
35. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
36. Запустите двигатель и доведите его до рабочей температуры.
37. Проверить все соединения на герметичность.
38. Проверить уровень охлаждающей жидкости, при необходимости долить.
39. Введите коды в запоминающее устройство.
