Mercedes-Benz W124 1985-1995 гг. И электрические схемы к нему. W124 был солидным автомобилем среднего размера, последним в длинной линейке седанов Mercedes, цена которых не имеет значения, и стал результатом обширных разработок. Универсалы (и, по желанию, седаны) имели заднюю подвеску, которая сохраняла уровень кузова над дорогой, как и у Citroën BX, систему подачи топлива, регулировку подвески и подкапотный насос. В отличие от Citroen, Mercedes использовал как задние рессоры, так и стойки. Передняя подвеска была более традиционной.
Электросхемы Mercedes Benz 124 — обозначения

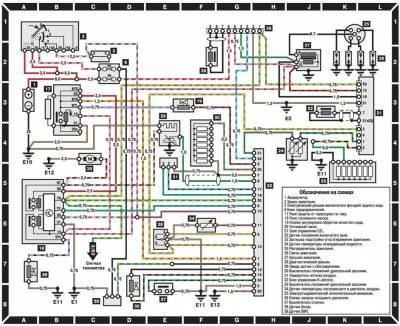

Схема системы управления двигателем

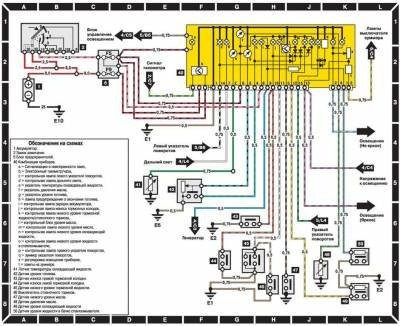

Панель приборов и датчики — схема подключения

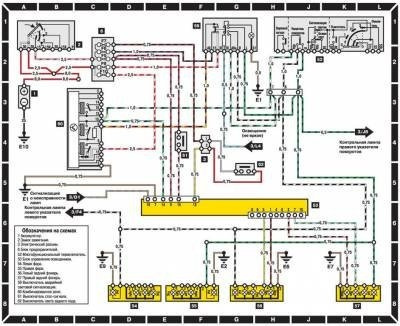

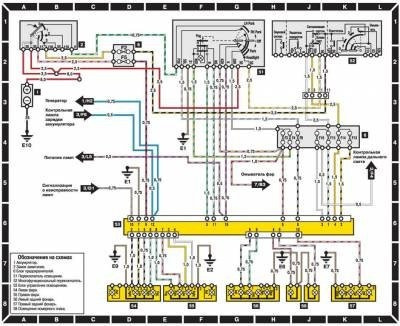

Наружное освещение — схема для Mercedes-Benz W124

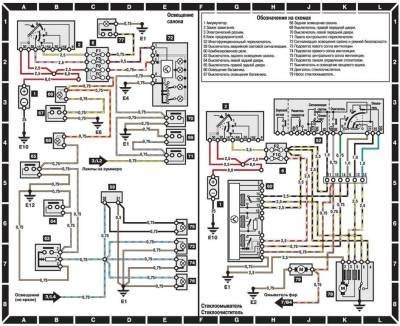

Освещение салона, дворники и омыватель — схема подключения

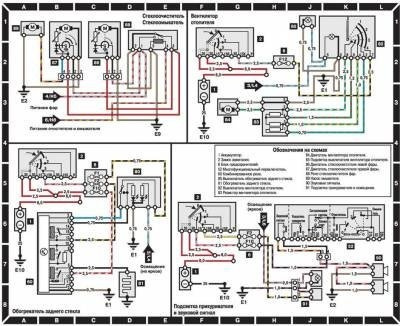

Омыватели, подогрев стекол, вентилятор, гудок, прикуриватель — схема на Mercedes Benz 124

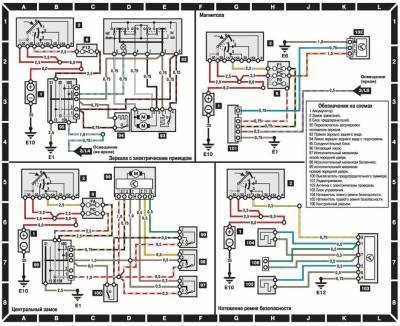

Зеркала, п / ресивер, центральный замок, механизм ремня безопасности — электрические схемы

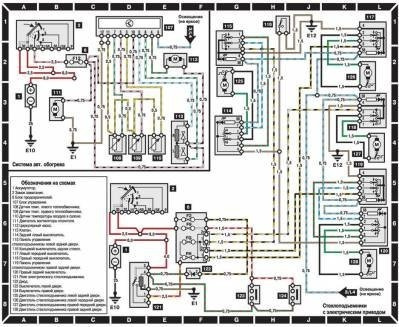

Схема системы отопления, электрические стеклоподъемники Mercedes-Benz W124
