Разборка и сборка главного редуктора и регулировка люфта шестерни

Разборка и сборка главного редуктора

11а, 43д, 46б. — Наружные кольца подшипника
11б, 43д, 46а. — Внутреннее кольцо подшипника
13 — корпус дифференциала
13а — Болты
29, 30 — Предохранительные кольца
32а — Сальник радиальный
33 — фланец коленчатого вала
40 — грецкий орех
41 — Фланец

42 — Сальник радиальный
44 — куст
45, 48 — Уплотнения
47 — ведущая звездочка
47а — Шестерня ведомая
50 — Корпус редуктора
54 — Задняя крышка
55 — Дыхание

Разборка

Порядок исполнения

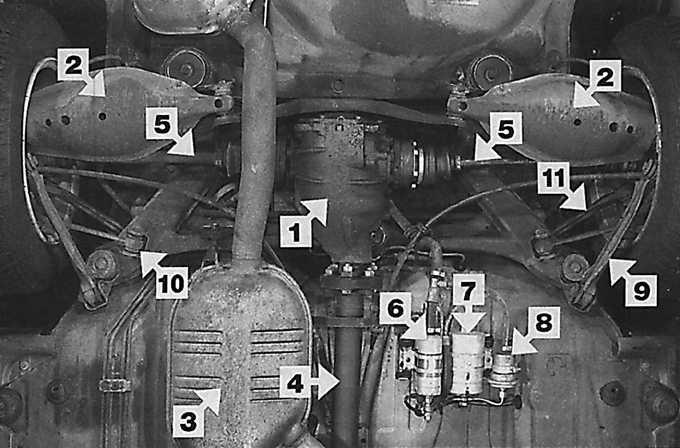

1. Снимите коробку передач 50. Слейте масло из коробки передач.
2. Закрепите коробку передач в тисках.
3. Снимите заднюю крышку 54.

Разборка и сборка главного редуктора и регулировка люфта шестерни

Ремонт Mercedes 124: снятие и установка главной главной передачи mercedes w124

Снятие и сборка задней главной передачи Мерседес w124

Разборка и сборка главной коробки передач и регулировка люфта приводных валов механических коробок передач mercedes-benz

Разборка и сборка главного редуктора и регулировка люфта шестерни

Ремонт Mercedes 124: снятие и установка главной главной передачи mercedes w124

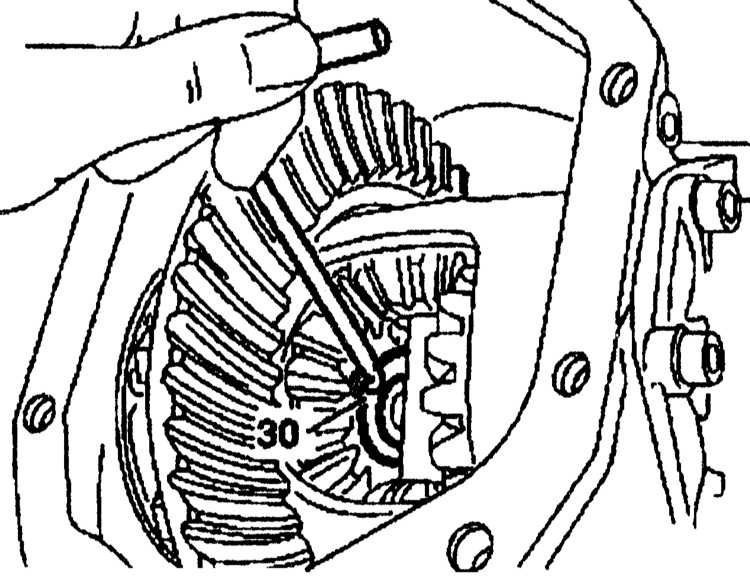

4. Снимите стопорное кольцо 30 с обоих фланцев приводного вала 33.

5. Снимите фланцы приводного вала 33.

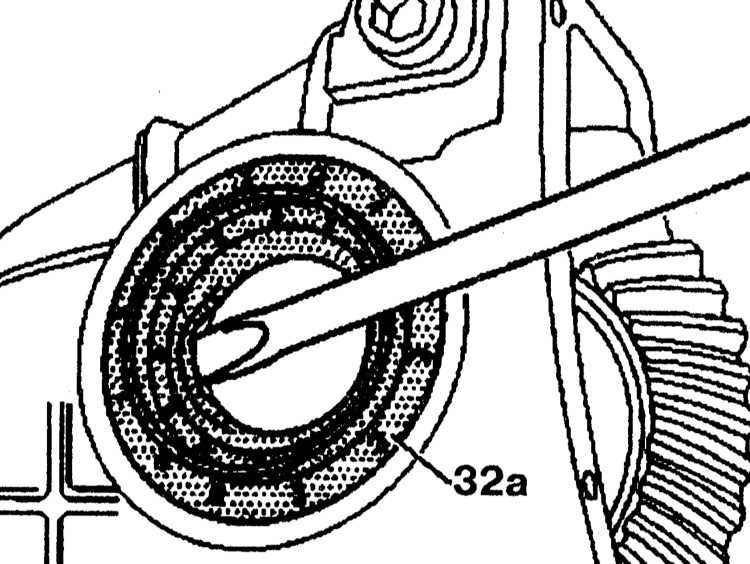

6. Выбейте левый и правый радиальные сальники 32a.

7. Снимите стопорные кольца 29.

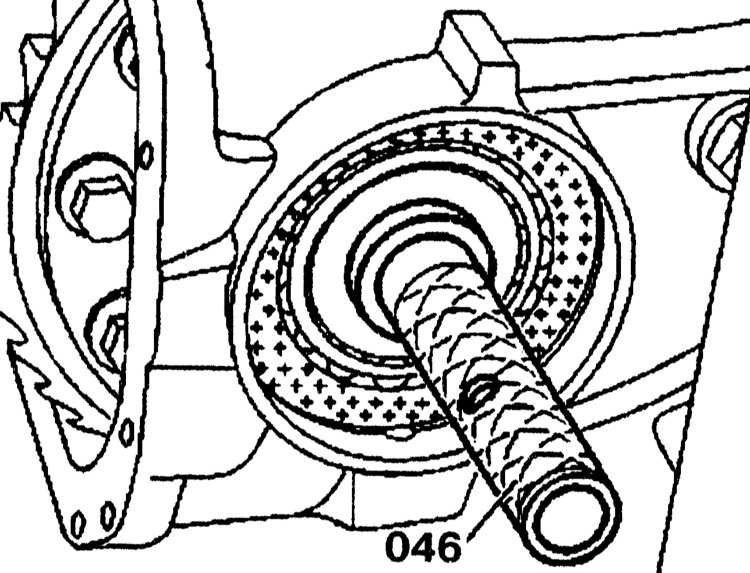

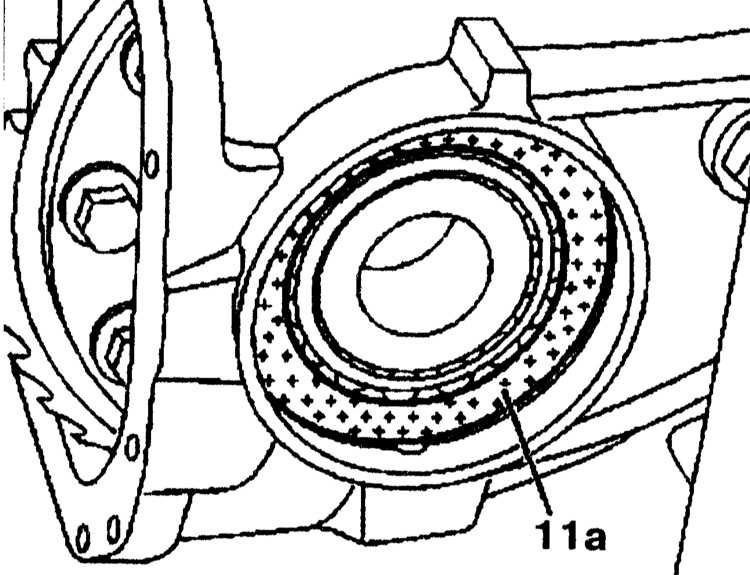

8. Вставьте штифт 046 дифференциала с правой стороны и надавите на дифференциал, пока он не коснется коробки передач с левой стороны. Снимите оба наружных кольца роликовых подшипников 11a с коробки передач.

9. Снимите дифференциал 13 с коробки передач.

Снятие и сборка задней главной передачи Мерседес w124 Разборка и сборка главной коробки передач и регулировка люфта приводных валов механических коробок передач mercedes-benz Разборка и сборка главного редуктора и регулировка люфта шестерни Ремонт Mercedes 124: снятие и установка главной главной передачи mercedes w124 Разборка и сборка главной коробки передач и регулировка люфта приводных валов механических коробок передач mercedes-benz

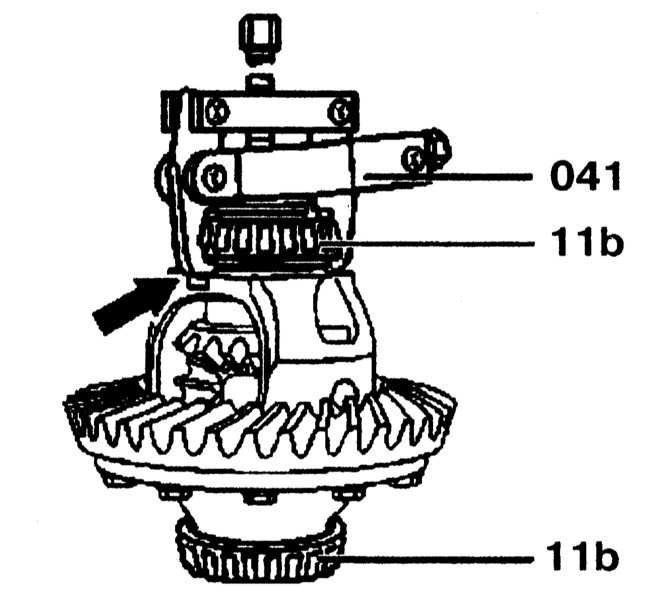

10. Снимите оба внутренних кольца 11b конического роликоподшипника с дифференциала 13.

11. Ослабьте и отверните болты 13а крепления ведомой звездочки главной передачи.
12. Снимите конечную шестерню 47a с дифференциала 13.

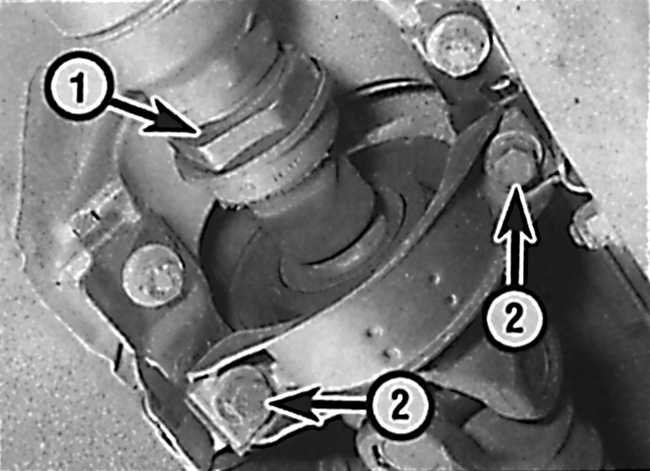

13. Ослабьте и отверните гайку 40, фиксирующую фланец 41.

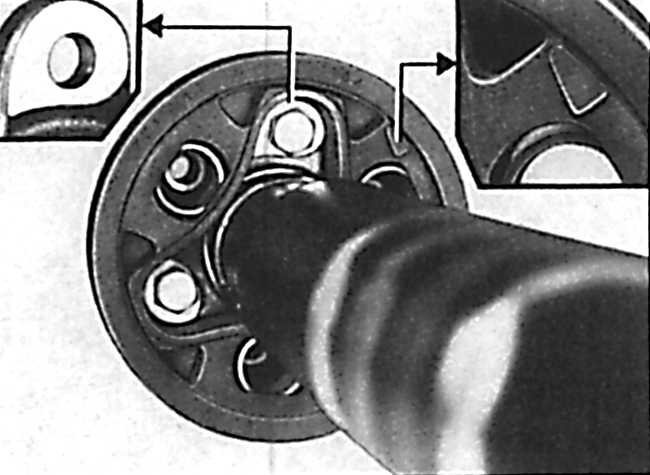

14. Снимите фланец 41.
15. Снимите звездочку 47 главного привода с коробки передач.
16. Вытяните манжету 42 из коробки передач.
17. Снимите внутреннее кольцо подшипника 43d.
18. Снимите внешние кольца подшипников 46b 43e с коробки передач.
19. Снимите прокладку 45.
20. Снимите втулку 44 с проставкой 48 с шестерни.

Медицинский осмотр

Порядок исполнения

1. Проверить все детали на износ и при необходимости заменить.
2. Проверьте правильность нумерации шестерни 47 и шестерни 47a.

Сборка и регулировка

Порядок исполнения

1. Вдавите внутреннее кольцо подшипника 46a на ведущую шестерню 47.
2. Рассчитайте толщину прокладки 45 и установите ее в редуктор.
3. Установите наружные кольца подшипников 46b, 43e в коробку передач.
4. Установите втулку 44 с проставками 48 с обеих сторон на звездочке.
5. Установите шестерню 47 в коробку передач 50.
6. Установите внутреннее кольцо 43d подшипника на шестерню и прижмите их вместе с радиальным сальником 42.
7. Установите фланец 41 на шестерню.
8. Затяните гайку 40.
9. Отрегулируйте момент трения в подшипнике шестерни.
10. Проверьте зазор шестерни.
11. Установить ведомую шестерню 47а на дифференциал 13. Для этого необходимо нагреть ведомую шестерню до температуры 75-85 ° С.
12. Наденьте внутреннее кольцо подшипника 11b на дифференциал.
13. Дальнейшая сборка производится в порядке, обратном разборке.
14. Проверьте и отрегулируйте осевой люфт фланца.
15. Установите заднюю крышку 54.
16. Снимите редуктор с тисков.
