11.4 Замена задних тормозных колодок / Mercedes-Benz W203

Замена задних тормозных колодок

Тормозные колодки подлежат контролю со стороны органов технического надзора. Кроме того, они предназначены для использования на конкретной модели автомобиля. Используйте тормозные колодки, рекомендованные производителем. Эти тормозные колодки имеют соответствующую маркировку.

Если тормозные колодки будут использоваться повторно, их необходимо пометить при снятии. Запрещается переставлять тормозные колодки снаружи внутрь и наоборот, а также с правого колеса на левое. Обязательно заменяйте все тормозные колодки на одной оси одновременно, даже если только одна из них достигла предела износа.

Снять со счета

1. Отметьте краской положение задних колес относительно ступиц. Это позволит вернуть сбалансированные колеса в исходное положение во время сборки. Перед подъемом автомобиля ослабьте колесные болты. Поднимите заднюю часть автомобиля, поместите ее на опоры домкрата и снимите задние колеса.

Поднимать и ставить автомобиль на трибуны опасно! Поэтому перед выполнением операции прочтите раздел «Подъем и буксировка» во Введении к руководству.

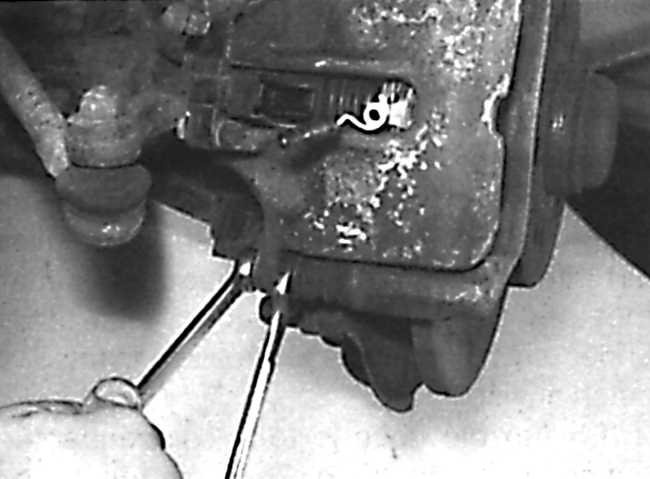

2. Вытащите штифт (1) из суппорта с помощью подходящего выколотки (2) снаружи внутрь.

В то же время нажимная пружина (3) выходит наружу).

3. Снимите тормозные колодки с суппорта.
4. При переустановке бывших в употреблении тормозных колодок пометьте их («внутренние», «внешние»). Поэтому их можно установить на прежние места.

Мерседес 124 ремонт замена передних тормозных колодок мерседес w124 Диск тормозной передний mercedes w124

Руководство по замене задних тормозных колодок Мерседес

Диск тормозной передний mercedes w124

Замена передних колодок дискового тормоза Mercedes-benz w203 manual mercedes-benz Замена задних тормозных колодок мерседес w124

Ремонт задних тормозных колодок мерседес 124 замена мерседес w124 Замена передних тормозных колодок мерседес w124 Замена передних колодок дискового тормоза Mercedes-benz w203 manual mercedes-benz Руководство по замене задних тормозных колодок Мерседес

При снятом суппорте не нажимайте педаль тормоза, иначе поршень будет вытолкнут из корпуса. Если поршень был случайно вытолкнут из корпуса, снимите суппорт и верните его в мастерскую для сборки.

Установка

Перед установкой тормозных колодок проверьте тормоз, как описано в разделе «Снятие и установка переднего суппорта.

1. Нажмите на поршень с помощью инструмента или молотка. При нажатии на поршень тормозная жидкость выдавливается из тормозного цилиндра в бачок.

2. Вставьте тормозные колодки в суппорт
При этом обращайте внимание на положение штока амортизатора (1). При использовании использованных электродов убедитесь, что они установлены в исходное положение.

Не допускайте попадания смазки или масла на трущиеся поверхности диска и тормозных колодок.

3
Вставьте удерживающие пружины за тормозными колодками в суппорт.
4. С помощью помощника прижмите удерживающую пружину к тормозным колодкам и вставьте штифт в отверстие в суппорте.
5. Вставьте штифт в суппорт до упора.
6. Установите задние колеса на место так, чтобы отметки, оставленные при снятии, совпадали. Предварительно смажьте центрирующий ремень диска на ступице тонким слоем смазки для подшипников. Колесные болты не смазывать. Заменить ржавые болты. Установите болты. Опустите автомобиль на колеса и затяните болты крест-накрест до 110 Нм.

Несколько раз сильно нажмите на педаль тормоза, пока не почувствуете значительное сопротивление. Таким образом, тормозные колодки прилегают к диску и занимают рабочее положение.

7. Проверить уровень жидкости в бачке, при необходимости долить до отметки MAX.
восемь

Осторожно установите новые тормозные колодки. Для этого несколько раз затормозите автомобиль со скорости 80 км / ч до скорости 40 км / ч, слегка нажав на педаль тормоза

Дайте тормозу остыть между тормозами. Первые 200 км движения не тормозить без надобности.
Выполните проверку надежности:
· Затянуты ли тормозные шланги?
· Закреплен ли тормозной шланг в держателе?
Затянуты ли штуцеры для выпуска воздуха?
· Достаточно ли залита тормозная жидкость?
· При работающем двигателе проверьте герметичность. Для этого нажмите на педаль тормоза с усилием 200 — 300 Н (20 — 30 кг) на 10 с. Педаль не должна ослабевать. Проверить все соединения на герметичность.

Как заменить задние тормозные колодки на MERCEDES-BENZ W203 C-Class

Как заменить задние тормозные диски на MERCEDES-BENZ W203 C-Class

Как заменить тормозные диски и колодки в Мерседесе

Замена колодок задних Mercedes w203

Лучшие тормоза для Mercedes W203 ️

Заметки

Если ваш Mercedes-Benz оснащен тормозной системой SBC (обычно в ранних моделях E-Class W211 и CLS), ее следует выключить перед работой с тормозной системой.
- Рекомендуемый метод. Отключите тормозную систему SBC с помощью диагностической системы Mercedes-Benz Star, если ваш автомобиль оборудован тормозами SBC.
- Альтернативный метод. Тормоза SBC можно отключить, отсоединив жгут от насоса ABS. Предупреждение о неисправности тормозов появится на панели приборов, но отключится после подключения насоса ABS. Если насос SBC отключен этим методом, код неисправности будет сохранен в блоке управления ABS или SBC, но будет удален после повторного подключения насос АБС.
- Держите SBC активным. Если вы решили не отключать насос SBC, не открывайте дверь автомобиля, не блокируйте и не разблокируйте автомобиль, поскольку тормоза включаются автоматически. Соблюдайте особую осторожность при работе с тормозами. Если насос SBC активируется при снятии суппорта, он будет давить на поршень и тормозные колодки, что может привести к травме.

Снятие и установка переднего суппорта Mercedes-Benz W203

Снятие и установка переднего суппорта

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отметьте краской положение передних колес по отношению к ступицам. Это позволит вернуть сбалансированные колеса в исходное положение во время сборки. Перед подъемом автомобиля ослабьте колесные болты. Поднимите переднюю часть автомобиля, поставьте на подставки и снимите передние колеса.

Руководство по замене задних тормозных колодок Мерседес Замена задних тормозных колодок мерседес w124 Ремонт мерседес 124: передний тормозной диск мерседес w124 Мерседес 124 ремонт замена передних тормозных колодок мерседес w124 Руководство по замене задних тормозных колодок Мерседес

Ремонт Mercedes 124: прокачка гидравлической тормозной системы Mercedes W124

Ремонт задних тормозных колодок мерседес 124 замена мерседес w124

Замена задних тормозных колодок мерседес w124

Замена передних тормозных колодок мерседес w124

Если суппорт снимается только для снятия тормозных колодок или диска, нет необходимости откручивать тормозной шланг от суппорта. В этом случае прикрепите зажим к крючку, чтобы трубка не перегибалась и не растягивалась.

2. Отвинтите тормозной шланг от суппорта, как описано в разделе «Снятие и установка тормозного шланга.

Когда тормозной контур разомкнут, тормозная жидкость вытекает. Перелейте его в бутылку, которая должна быть предназначена исключительно для этой цели. Возможен предварительный отсос жидкости из резервуара с помощью специального устройства. Соблюдайте меры предосторожности в отношении тормозной жидкости, см. Раздел Удаление воздуха из тормозной системы.

3. Правый тормоз: вытащите штекер датчика износа из разъема (1). Не тяните за кабель во время этой операции. Выкрутите винт (2) и снимите разъем (1) с суппорта.

4. Снимите тормозные колодки, см. Соответствующий раздел.

Если необходимо переустановить суппорт, необходимо следить за тем, чтобы поршень не выступал из цилиндра.

5. Отверните верхний и нижний болты (4) и снимите направляющую колодки (5) с поворотного кулака.

Ремонт Mercedes 124: прокачка гидравлической тормозной системы Mercedes W124

Прокачка гидравлической тормозной системы Mercedes W124

Ремонт задних тормозных колодок мерседес 124 замена мерседес w124

Руководство по замене задних тормозных колодок Мерседес Ремонт мерседес 124: передний тормозной диск мерседес w124 Ремонт Mercedes 124: прокачка гидравлической тормозной системы Mercedes W124 Ремонт задних тормозных колодок мерседес 124 замена мерседес w124

Мерседес 124 ремонт замена передних тормозных колодок мерседес w124

Замена передних колодок дискового тормоза

Прокачка гидравлической тормозной системы Mercedes W124

Великий момент отчуждения! Убедитесь, что автомобиль прочно стоит на опорах, а ключ стоит ровно. Эти болты можно открутить, пока автомобиль все еще стоит на колесах.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите башмак и закрепите его двумя новыми самоблокирующимися болтами с моментом 115 Нм.

Высокий момент затяжки! Убедитесь, что автомобиль надежно опирается на опоры домкрата, а динамометрический ключ стоит горизонтально. Болты можно полностью затянуть на неподвижном автомобиле.

2. Установите тормозные колодки, см. Соответствующий раздел.

Не допускайте попадания смазки или масла на трущиеся поверхности диска и тормозных колодок.

3. Правый тормоз: подсоедините разъем датчика износа к суппорту. Вставьте штекер датчика в разъем.
4. Установите тормозной шланг, см. Соответствующий раздел.

Тормозной шланг нельзя перегибать.

5. Выпустите воздух из тормозной системы, см. Соответствующий раздел.
6. Установите на место переднее колесо так, чтобы отметки, оставленные при снятии, совпали. Предварительно смажьте центрирующий ремень диска на ступице тонким слоем смазки для подшипников. Колесные болты не смазывать. Заменить заржавевшие болты. Установите болты.

Диск тормозной передний mercedes w124

Замена задних тормозных колодок мерседес w124

Замена передних тормозных колодок мерседес w124

Замена передних колодок дискового тормоза Mercedes-benz w203 manual mercedes-benz

Руководство по замене задних тормозных колодок Мерседес

Ремонт Mercedes 124: прокачка гидравлической тормозной системы Mercedes W124

Замена передних колодок дискового тормоза

Прокачка гидравлической тормозной системы Mercedes W124

Ремонт мерседес 124: передний тормозной диск мерседес w124 Замена передних колодок дискового тормоза

Убедитесь, что тормозной шланг не касается колеса при максимальном угле поворота.

7. Опустите автомобиль на колеса и затяните болты крест-накрест с моментом 110 Нм.

8. Проверить уровень жидкости в бачке, при необходимости долить до отметки MAX.
Выполните проверку надежности:
· Затянуты ли тормозные шланги?
· Закреплен ли тормозной шланг в держателе?
Затянуты ли штуцеры для выпуска воздуха?
· Достаточно ли залита тормозная жидкость?
· При работающем двигателе проверьте герметичность. Для этого нажмите на педаль тормоза с усилием 200 — 300 Н (20 — 30 кг) на 10 с. Педаль не должна ослабевать. Проверить все соединения на герметичность.
