Блоки предохранителей на Mercedes W124: реле и предохранитель бензонасоса, печки, поворотников, люка, центрального замка, на правую противотуманку, дворники и стартер

Мерседес-Бенц

Найти и заменить сгоревшие предохранители на Мерседес 124 можно без помощи автоэлектрика. Обращаться к мастеру нужно, когда только что установленная вставка сразу перегорает, а выяснить причину самостоятельно владелец не может.

Расположение блоков предохранителей и реле на Мерседесе W124 со схемами

Автомобиль бизнес-класса Mercedes-Benz W124 был представлен в Севилье в ноябре 1984 года. Первые экземпляры поступили в продажу в начале 1985 года. В конце года были запущены модификации универсал, а в 1987 году – купе. С 1988 года обновляется модельный ряд, где выделяется ряд седанов с дизельным двигателем с турбонаддувом.

После рестайлинга в 1993 году внешний вид автомобиля полностью изменился. С этого года была принята новая система именования, W124 стал первым автомобилем Е-класса.

Появились следующие бензиновые модификации:

• салон Е200;
• универсал Е220;
• купе е280.

Новыми среди дизельных моделей и общими для всех типов кузова являются:

• Е250 Турбодизель;
• Е300 Дизель;
• Е300 Турбодизель;
• Е300 Турбодизель 4Matic.

Выпуск стал постепенно сокращаться с 1995 года, когда появилась линейка W210. Производство B124 полностью прекращено в 1996 году.

Реле-выключатели и предохранители на Мерседес 124 собраны в монтажных коробках. Они устанавливаются в нескольких точках на корпусе.

Под капотом в левой части моторного отсека

Вы можете найти основной блок с такими плавкими перемычками:

1. Поднимите переднюю крышку.
2. Проверьте угол между левым бортом и аккумулятором.
3. откройте защелки на верхней плоскости черной пластиковой коробки.
4. Снимите крышку.

Читайте также: Предохранители реверса, динамо, ДХО и печки на рестайлинговом Мерседес Е-класса е200 Расположение блока слева под капотом.

Внутри находятся предохранители, подключенные по следующей схеме:

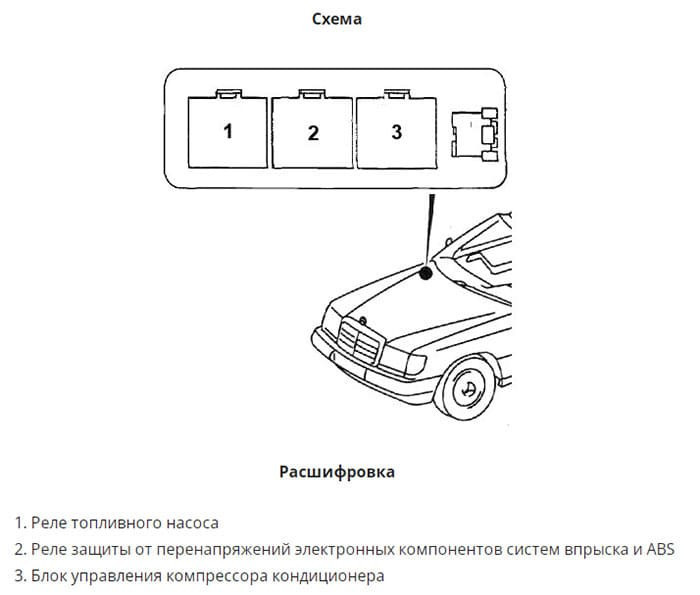

Под капотом с правой стороны

В углу возле правого борта автомобиля находится модуль с реле, который смонтирован на плате вот так:

Блок реле под капотом.

Монтажный блок моторного отсека

Над батареей находится еще одна монтажная коробка с релейными выключателями.

Их расположение выглядит следующим образом:

Схема предохранителей и реле на Mercedes-Benz W124 с расшифровкой

В Mercedes-Benz 124 используются ножевые предохранители.

Они состоят из 3 компонентов:

• коробка из прозрачного пластика, окрашенная в зависимости от номинала;
• катушка из плавкой проволоки;
• 2 контакта.

Плавкие звенья выполняют следующие функции;

• защищать электрооборудование от повреждений при коротких замыканиях;
• предотвратить поражение электрическим током водителя и пассажиров;
• ограничить масштаб ошибки.

Помимо перемычек, в машине установлены электронно-управляемые переключатели — реле.

Они выполняют следующие задачи:

• обеспечение правильного порядка включения электроприборов;
• играть роль таймера, задавать интервал работы отдельных устройств, например, поворотников или стеклоочистителей.

Для дизельных двигателей

Устройство, расположение и назначение предохранителей дизельных модификаций Mercedes-Benz W124 не отличаются от распиновки бензиновых модификаций.

Вы можете найти его в таблицах ниже:

Расшифруйте значения сейфа.

Для топливных двигателей

Основной блок имеет плавкие вставки, обеспечивающие защиту следующего электрооборудования:

• ближний и дальний свет;
• подогрев сидений;
• вентилятор печки;
• сдвижной люк;
• зеркала с подогревом;
• аварийная световая сигнализация;
• потолочные светильники в салоне;
• обогрев заднего стекла;
• антенная электростанция;
• регулировка сиденья;
• магнитола;
• окна;
• система комфорта;
• зажигалка;
• часы;
• подача напряжения на центральный замок;
• фонари заднего хода;
• поворотники;
• освещение багажника;
• звуковой сигнал;
• регулировка подголовника;
• стоп-сигналы;
• габаритные огни;
• противотуманные огни;
• индикаторы и приборы на панели в салоне.

Релейный модуль справа используется для подачи напряжения на следующее электрооборудование:

• окна;
• смотрители;
• регулировка сиденья;
• очистители фар;
• дополнительный вентилятор;
• экономайзер принудительного холостого хода на бензиновых версиях;
• обогрев заднего стекла;
• следить за исправностью ламп в фарах.

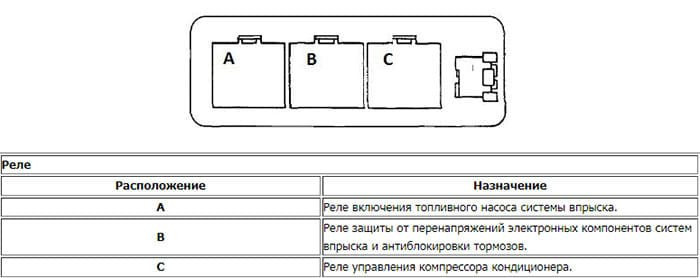

Модуль за батареей содержит переключатели для следующего оборудования:

• топливный насос с системой впрыска топлива;
• компрессор кондиционера;
• антиблокировочная система.

Реле топливного насоса К27

Реле бензонасоса К27 у разных модификаций находится в следующих точках:

• под задним сиденьем — для Е420 и Е500;
• в правом модуле под капотом — для других моделей.

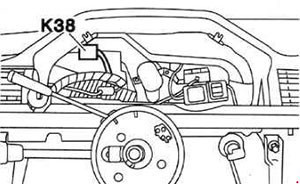

Реле блокировки стартера K38

Выключатель иммобилайзера расположен с левой стороны панели приборов под приборной панелью:

Распиновка предохранителей на Мерседесе W124

Расшифровку и описание предохранителей на Мерседес W124 на русском языке можно найти в таблицах:

Распиновка блока реле.

Порядок действий при починке сгоревшего предохранителя

Запрещается ремонтировать сгоревшие плавкие вставки. Их можно заменить предохранителями заводской калибровки согласно классификации.

Порядок работы следующий:

1. Припаркуйте автомобиль на ровной поверхности.
2. Наденьте ее на ручку.
3. Поставьте башмаки под колеса.
4. Отключите электрооборудование.
5. Вытащите ключ из замка зажигания.
6. Снимите клеммы с аккумулятора.
7. откройте крышку модуля под капотом.
8. Найдите сгоревшую вставку по схеме.
9. Выньте его диэлектрическими плоскогубцами.
10. Визуально проверьте, что он перегорел, или вызовите тестера.
11. Установите новую перемычку с нужным значением.
12. Запустить двигатель.
13. Проверить работоспособность оборудования.
14. Замените крышку модуля.

Замена блока

Чтобы изменить весь модуль со ставками, необходимо:

1. Ослабьте замки.
2. Снимите крышку.
3. Ослабьте крепежные винты рядом с предохранителями.
4. увеличьте плату.
5. Отсоедините разъемы.
6. Вытяните блок.

Перед разборкой сфотографируйте внешний вид коробки и расположение проводов, чтобы не ошибиться при установке модуля обратно.
