Mercedes-Benz 124 — серия легких автомобилей бизнес-класса выпуска 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 19654, 199 ГД, 199 ГД, 19 вариантов кузова (седан, универсал, купе, кабриолет). За это время модель подвергалась рестайлингу 2 раза. В данной публикации вы найдете описание предохранителей и реле Мерседес 124 с блок-схемами, их расположением и фото примерами исполнения. Выберите предохранитель прикуривателя.
Содержание
Блок предохранителей и реле
Под капотом главный блок предохранителей и реле расположен с левой стороны моторного отсека и состоит из двух секций (предохранители и реле).
Фото — пример
Сверяйте фактическое обозначение элементов с вашей схемой на крыше агрегата, так как оно может отличаться от представленного и зависит от года выпуска, уровня комплектации и региона доставки вашего автомобиля.
Пример схемы с крышки блока
Полная договоренность
Описание
| 1 | 16А Лампа вещевого ящика |
| Зажигалка | |
| Кнопка обогрева заднего стекла | |
| Стеклоочиститель и омыватель заднего стекла | |
| Радио | |
| Ортопедическая поддержка спины (124 545: 1500, 1600, 2100, 2200, 2700) | |
| Электрические подголовники (124 545: 0700, 0900, 1500, 2100, 2200) | |
| Система подачи ремней безопасности (124 545 2700) | |
| 2 | 16AF Стеклоочиститель и омыватель |
| Реле светоочистителя (кл. 86) | |
| Цепь сигнализации дальнего света | |
| Реле питания систем комфорта (Кл. 86) | |
| Реле электростеклоподъемников (Кл. 86) (124 545: 0700, 0900, 1300, 1600, 2200, 2500) | |
| 3 | 8А Правый габаритный огонь |
| Уборщики Faro (124 545: 06:00, 07:00, 09:00) | |
| Освещение номерного знака | |
| Подсветка комбинации приборов | |
| Лампы контроля тепла | |
| Предупреждающие зуммеры (124 545: 0600, 1000, 1200, 1500, 2100, 2500, 2700) | |
| четыре | 8А передние противотуманные фары |
| Задний противотуманный фонарь | |
| 5 | 8А Стоп-сигнал |
| Приборный щиток | |
| Передний плафон | |
| Сигнализатор неисправностей ламп наружного освещения | |
| Круиз-контроль | |
| Тахометр | |
| Блок управления прицепом (124 545: 1200, 1500, 2100, 2700) | |
| Потолочный блок управления (124 545 2700) | |
| Кнопка управления крышей (124 545 2700) | |
| 6 | 8А Указатели поворота |
| Звуковой сигнал | |
| Датчик наружной температуры | |
| Встроенный компьютер (123 545 1500) | |
| Блок управления крышей (124 545 2700; нем.: Ausloesegeraet Ueberrollbuegel) | |
| 7 | 8/16А Фонарь заднего хода |
| Клапан отопления | |
| Помпа | |
| Вентилятор охлаждения двигателя | |
| Форсунки стеклоомывателя с подогревом | |
| Блок климат-контроля | |
| Реле дополнительного вентилятора (кл. 86) | |
| Блок управления автоматической коробкой передач | |
| Внутренний датчик вентилятора отопителя | |
| Компрессор кондиционера | |
| Клапан зажигания отключен (124 545: 0600, 1000, 1200, 1500, 2100) | |
| 8 | 8A Левый габаритный фонарь |
| девять | 8А Тревога |
| Диагностический контакт | |
| Часы | |
| Передний плафон | |
| Радио | |
| Реле питания систем комфорта (Кл. 86) | |
| Зеркальные лампы солнцезащитного козырька | |
| 10 | 25А Обогрев заднего стекла |
| 11 | 8A 124 545: 0600, 1000, 1200, 1500: Электроника карбюратора |
| 124 545: 1200, 1300, 1500, 2100: Радиатор трансмиссионного масла | |
| 124 545 2100 : Подогрев впускного коллектора | |
| 16А 124 545 2500: Тревога | |
| 12 | 25A 124 545: 0600, 0700, 1000, 1200, 2100: Двигатель обогрева |
| 16А 124 545 2500: Тревога | |
| 13 | 8А Левый ближний свет |
| 14 | 8А Правый ближний свет |
| 15 | 8A Левый дальний свет |
| 16А 124 545 2500: | |
| Левый дальний свет | |
| Дополнительный дальний свет (левый) | |
| 16 | 8A Правый дальний свет |
| Индикатор дальнего света | |
| 16А 124 545 2500: | |
| Правый дальний свет | |
| Индикатор дальнего света | |
| Дополнительный дальний свет (правый) | |
| ОДИН | Люк 16А |
| Ортопедическая поддержка спины (124 545: 0600, 0700, 0900, 1000, 1200, 1300) | |
| Подогрев передних сидений (124 545: 0600, 0700, 0900, 1000, 1200, 1300) | |
| Электрические подголовники (124 545: 0600, 1000, 1200) | |
| 25A 124 545 1500: Электрические стеклоподъемники | |
| 8A 124 545 2700: Блок управления крышей | |
| Б | 8А Электрические зеркала |
| Зеркала с подогревом | |
| Обогрев заднего сиденья (задний обогреватель) (124 545: 0600, 1000, 1200, 2100) | |
| Система подачи ремней безопасности (124 545: 1200, 1300, 1500, 1600, 2100, 2200, 2700) | |
| Задняя шторка с электроприводом (124 545: 1200, 1300, 1500, 1600, 2100, 2200, 2500) | |
| С | 16А задний плафон |
| Освещение багажника | |
| Замок задней двери | |
| Центральная система блокировки дверей | |
| Потолок в дверях | |
| Автоматическая антенна | |
| Электродвигатель регулировки сиденья с памятью | |
| Блок управления указателями поворота прицепа (124 545: 0600, 0700, 0900) | |
| Система подачи ремней безопасности (124 545: 1200, 1300, 1500, 1600, 2100, 2200, 2700) | |
| Поясничная опора (124 545: 1200, 1300, 1500, 1600, 2100, 2200, 2700) | |
| Задний фонарь для чтения (124 545: 0600, 1200, 1300, 1500, 1600, 2100, 2200, 2500) | |
| CD-чейнджер | |
| Усилитель | |
| Д | 16А дополнительный вентилятор |
| Е | 25A Регулировки передних сидений |
| Регулируемая рулевая колонка (память) (кроме 124 545: 0700, 0900) | |
| Ф | 25A Регулировки передних сидений |
| Регулируемая рулевая колонка (кроме 124 545: 0700, 0900, 2500) | |
| Грамм | 16А 124 545: 0600, 0700, 0900, 1000: Электрические стеклоподъемники (передний левый, задний правый) |
| 124 545:1200, 1300: Электрические стеклоподъемники (передний левый, задний правый) | |
| 25A 124 545: 1500, 1600, 2100, 2200, 2500, 2700: Электрические стеклоподъемники (передний левый, передний правый) | |
| ЧАС | 16А 124 545: 0600, 0700, 0900, 1000: Электростеклоподъемники (передний правый, задний левый) |
| 25A 124 545: 1200, 1300: Электрические стеклоподъемники (передний правый, задний левый) | |
| 124 545: 1500, 1600, 2100, 2200, 2500, 2700: Электрические стеклоподъемники (задний левый, задний правый) | |
| Реле | |
| ОДИН | Электрические стеклоподъемники, люк, электрическое реле сиденья |
| Электрические сиденья | |
| Б | Вентилятор конденсатора кондиционера |
| С | Вентилятор конденсатора кондиционера) |
| Д | Фары |
| Е | Контакт предохранителя |
| Реле кислородного датчика | |
| Ф | Реле обогрева сиденья |
| Электрические окна | |
| Реле питания системы комфорта (с 1990 г) | |
| Грамм | Предупреждение о непристегнутом ремне |
| Реле клапана возврата топлива | |
| ЧАС | Комбинированное реле: поворотники, сигнализация, обогреватель заднего стекла, моторчик стеклоочистителя, противоугонная система |
| Я | Электрический диод сиденья (с 1990 г) |
| Электростеклоподъемник диод | |
| Стояночный тормоз/ASR/электронный дроссель (с 1992 г., 400E/500E) | |
| К | Системный блок проверки исправности лампы |
В скобках указан номер схемы блока предохранителей, который расположен на крышке. (пример: 124 545 2200)
Предохранитель №1 отвечает за прикуриватель.
Блок реле

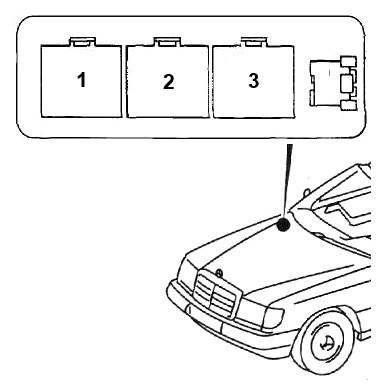

Дополнительный блок с реле можно установить под капотом с правой стороны.
Схема
Расшифровка
- Реле топливного насоса
- Реле защиты от перенапряжения для впрыска и электроники ABS
- Блок управления компрессором кондиционера
Дополнительные элементы
Реле топливного насоса (К27)
Размещение
Обозначение
- 11 — кроме 124.034, 124.036
- 12 — под задним сиденьем (модели; 124.034 (Е420), 124.036 (Е500))
- N6 — Блок управления компрессором кондиционера
- N30 — блок управления АБС
Реле блокировки стартера (K38)
Прочие элементы
Схема
Цель
- K11/1 — Реле левого подголовника
- K11/2 — Реле правого подголовника
- K12/1 — Таймер прерывистого режима работы заднего дворника
- N13 — Реле защиты двигателя от перегрузки/круиз-контроль
- N14 — Реле свечей накаливания
- N28 — блок управления прицепом
