Мерседес-Бенц 211 в кузове представляет собой 3-е поколение автомобилей Е-класса, которые выпускались в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 годах как с бензиновыми, так и с дизельными двигателями (Е200, Е2302, Е72, Е7, E202, E202, E7, E280, E300, E320, E350, E400, E420, E500, E55 и E63 AMG), а также седан w211 и универсал S211. За это время модель претерпела рестайлинг. В этом материале мы покажем расположение всех электронных блоков управления, описание предохранителей и реле Мерседес 211 с блок-схемами и фото примерами их исполнения. Выберите предохранитель, отвечающий за прикуриватель.
Расположение блоков и назначение элементов в них может отличаться от показанного и зависеть от года выпуска и уровня электрооборудования вашего автомобиля.
Содержание

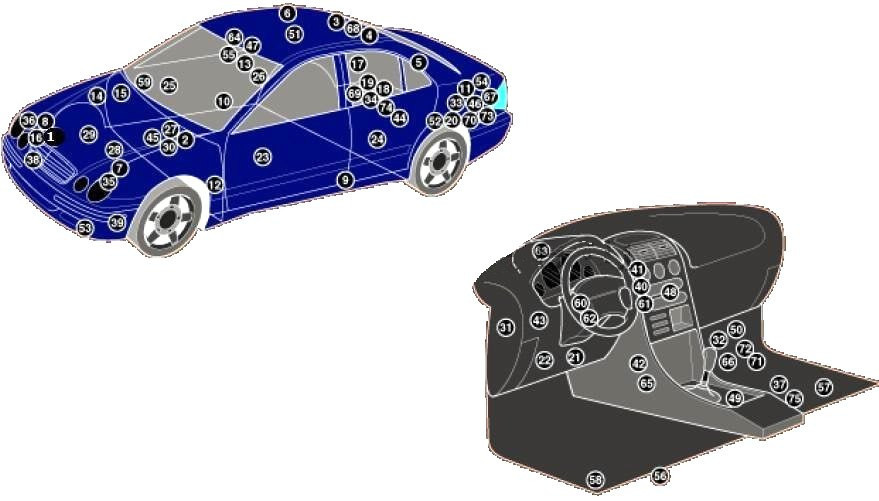

Расположение
Общая компоновка блока
Описание
| 1 | Электронный блок управления ABS —> 31.05.06 |
| 2 | Электронный блок управления ABS — 06.01.06^ |
| 3 | Антенный усилитель — звуковая/навигационная система |
| 4 | Антенный усилитель 1 (ТВ-тюнер) — заднее стекло |
| 5 | Антенный усилитель 2 (ТВ-тюнер) — Стойка левая (седан) — Левая стойка задней двери (универсал) |
| 6 | Антенный усилитель 3 (ТВ-тюнер) — Правая задняя стойка (седан) — Правая задняя стойка (универсал) |
| 7 | Датчик удара, слева — за фарой |
| 8 | Датчик удара, справа — за фарой |
| 9 | Датчик бокового удара, левый — средняя стойка |
| 10 | Блок датчика бокового удара, правый — средняя стойка |
| 11 | Противоугонное устройство — левая сторона багажного отделения (интегрировано с многофункциональным блоком управления 2) |
| 12 | Противоугонный звуковой сигнал — Накладка за колесной аркой |
| 13 | Датчик солнечного света — верхняя центральная часть ветрового стекла |
| 14 | Дополнительный аккумулятор -> 31/05/06 при наличии |
| 15 | Дополнительный аккумулятор -> 31/05/06 при наличии |
| 16 | Дополнительный блок управления теплом |
| 17 | Дополнительный отопитель Приемник дистанционного управления — Правая сторона багажного отделения |
| 18 | Аккумулятор — под полом в багажном отделении |
| 19 | Блок управления АКБ — багажное отделение, под полом |
| 20 | Блок управления приводом открывания/закрывания крышки багажника |
| 21 | Шина данных CAN, блок управления шлюзом |
| 22 | Диагностический разъем (DLC) |
| 23 | Блок управления левой передней двери |
| 24 | Блок управления левой задней двери |
| 25 | Блок управления электроприводом правой передней двери |
| 26 | Блок управления электроприводом задней правой двери |
| 27 | Электронный блок управления двигателем — Дизель/112/113 |
| 28 | Электронный блок управления двигателем — 271 |
| 29 | Электронный блок управления двигателем — 272/273 |
| 30 | Блок предохранителей/реле, моторный отсек |
| 31 | Блок предохранителей/реле приборная панель |
| 32 | Блок предохранителей/реле в пространстве для ног |
| 33 | Блок предохранителей/реле, багажное отделение |
| 34 | Блок предохранителей/реле в нише запасного колеса |
| 35 | Блок управления левой фарой (модели с ксеноновыми фарами) |
| 36 | Блок управления правой фарой (модели с ксеноновыми фарами) |
| 37 | Блок управления световой зоной — под правым передним сиденьем, под ковром (модели с ксеноновыми фарами) |
| 38 | Звуковой сигнал 1 — за решеткой |
| 39 | Звуковой сигнал 2 — за передним бампером |
| 40 | Блок управления замком зажигания |
| 41 | Блок управления электронным иммобилайзером (совмещен с блоком управления блокировкой зажигания) |
| 42 | Блок управления бесключевой системой — за пепельницей |
| 43 | Блок управления освещением — за выключателем света |
| 44 | Блок управления нагрузкой для багажного отделения (универсал) — для полого багажного отделения |
| 45 | Многофункциональный блок управления 1 — прикреплен к блоку предохранителей/реле в моторном отсеке — функции: контроль давления кондиционера, уровень тормозной жидкости, уровень охлаждающей жидкости, фары, фары, звуковой сигнал, внутреннее освещение, наружная температура, стеклоочистители |
| 46 | Многофункциональный блок управления, 2-проводной к блоку предохранителей/реле, багажное отделение — функции: Противоугонная система, открывание крышки багажника/багажника, центральный замок, уровень топлива, топливный насос, аварийная сигнализация, обогреватель заднего стекла, указатель поворота, задний фонарь |
| 47 | Многофункциональный блок управления 3 — в блоке управления многофункциональным переключателем (потолочная консоль) — функции: Датчики изменения громкости (противоугонная система), датчик солнечного света, освещения салона, датчик дождя |
| 48 | Многофункциональный блок управления 4-в блок управления многофункциональным переключателем (приборная панель) — функции: блок управления кондиционером, центральным замком, сигнализацией, очистителем заднего стекла |
| 49 | Многофункциональный блок управления 5-дюймовый блок управления многофункциональным переключателем (центральная консоль) — функции: выключатель дополнительного отопителя, система парковки, активная система подвески, переключатель двери задка/крышки багажника |
| 50 | Многофункциональный блок управления 6 — Ниша для ног, под ковром — Функции: Электродвигатель насоса охлаждающей жидкости, противотуманные фары, подогрев сидений, фонари заднего хода, селектор передач |
| 51 | Многофункциональный блок управления 7 — в заднем внутреннем освещении (с прозрачной крышей) — функции: Освещение салона |
| 52 | Блок управления навигационной системой |
| 53 | Датчик температуры окружающей среды |
| 54 | Блок управления системой парковки — левая сторона багажного отделения |
| 55 | Датчик дождя — верхняя центральная часть ветрового стекла |
| 56 | Электроуправление сиденьем, переднее левое — под сиденьем |
| 57 | Электроуправление сиденьем, переднее правое — под сиденьем |
| 58 | Реле подголовника (06.01.05^) |
| 59 | Блок управления солнечной батареей — за панелью приборов |
| 60 | Электрический блок управления рулевой колонки — за рулевым колесом |
| 61 | Блок управления замком рулевой колонки — встроен в блок управления замком зажигания |
| 62 | Датчик положения рулевого колеса — в блоке управления электрооборудованием рулевой колонки |
| 63 | Блок управления обогревом рулевого колеса — рядом с комбинацией приборов (^05/05) |
| 64 | Блок управления люком с электроприводом — в блоке управления многофункциональным переключателем (потолочная консоль) |
| 65 | Электронный блок управления SRS |
| 66 | Блок управления активной подвеской — пространство для ног, под ковриком |
| 67 | Модуль управления открытием/закрытием задней двери — левая сторона багажного отделения |
| 68 | Телефонная антенна |
| 69 | Блок управления телефонным интерфейсом — под панелью, в задней части багажника |
| 70 | Электронный блок управления прицепом — левый багажный отсек |
| 71 | Электронный блок управления коробкой передач (секвентальная механическая коробка передач) — пространство для ног, напольный коврик |
| 72 | Электронный блок управления коробкой передач — пространство для ног, напольный коврик |
| 73 | Блок управления контроля давления в шинах — левая сторона багажника |
| 74 | Блок системы голосовой активации — под панелью, сзади багажника |
| 75 | Датчик бокового движения |
Блок под капотом
Под капотом главный блок предохранителей и реле расположен с левой стороны, рядом со стойкой и закрыт защитной крышкой.

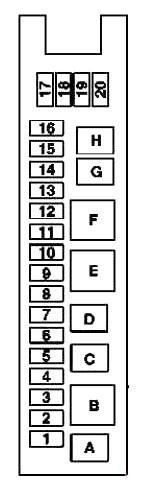

Схема
Обозначение
| 43 | 15А Блок управления МЭ (двигатели 112, 113, 156, 271, 272, 273) |
| Блок управления системой CDI (двигатели 628, 629, 642, 646, 647, 648) | |
| Блок управления SAM с задним блоком реле и предохранителей (двигатели 629, 642, 646, 647, 648) | |
| Блок управления SAM с модулем реле и предохранителей со стороны водителя (двигатели 629, 642) | |
| 44 | 15A Блок управления системой CDI (двигатели 646, 647, 648) |
| Блок управления МЭ (двигатели 271, 272, 273) | |
| Клапан подачи газа цил. 1 (двигатель 271 CNG) | |
| Клапан подачи газа цил. 2 (двигатель 271 CNG) | |
| Клапан подачи газа цил. 3 (двигатель 271 CNG) | |
| Клапан подачи газа цил. 4 (двигатель 271 CNG) | |
| 45 | 7.5A Блок управления AIRmatic с системой ADS |
| Блок управления выравниванием заднего моста | |
| Блок управления электронным модулем рычага селектора (5-ступенчатая автоматическая коробка передач (NAG)) | |
| Датчик положения рычага селектора (Sequentronic Semi-Automatic (ASG)) | |
| 46 | 7.5A Блок управления EGS (5-ступенчатая автоматическая коробка передач (NAG)) |
| Блок управления полуавтоматической коробкой передач (Sequentronic (ASG)) | |
| Электрический модуль управления VGS (7-ступенчатая автоматическая коробка передач) | |
| 47 | 5A Блок управления системами ESP, PML и BAS |
| 48 | 7,5А Блок управления SRS |
| Левый передний реверсивный натяжитель ремня безопасности (с 2007 г) | |
| Реверсивный натяжитель ремня безопасности передний правый (с 2007 г) | |
| 49 | 7,5А Блок управления SRS |
| Датчик распознавания пассажирского/детского сиденья на переднем пассажирском сиденье | |
| Реле подголовника NECK-PRO | |
| 50 | 5А Электрический контакт цепи мобильного телефона |
| Пункт отключения электропитания VICS (Япония) | |
| Контроллер системы экстренного вызова (с 2007 г .; США) | |
| 51 | 5А Не используется |
| 52 | 7,5A Поворотный переключатель наружного освещения |
| Приборный щиток | |
| Освещение перчаточного ящика с микровыключателем | |
| Блок управления корректором фар (биксеноновые фары) | |
| Всасывающий вентилятор двигателя и кондиционера со встроенным регулятором (с 2007 г) | |
| 53а | Не используется |
| 53б | Реле звукового сигнала 15А |
| 54а | 15А прикуриватель с подсветкой |
| 54б | 15А прикуриватель с подсветкой |
| 55 | Телефон 7,5А (стандартный телефон «МБ”) |
| Штекерное соединение модуля Bluetooth (стандартный телефон «MB”) | |
| Цепь мобильного телефона с электрическим контактом | |
| Контроллер системы экстренного вызова (с 2007 г .; США) | |
| 56 | Электродвигатель стеклоочистителя 40А (M6/1) |
| 57 | 25A Блок управления системой CDI (двигатели 628, 646, 647, 648) |
| Всасывающий электровентилятор двигателя и кондиционера со встроенным регулятором (двигатели 271, 272, 273) | |
| Блок управления Me (двигатели 271, 272, 273) | |
| Клапан переключения регенерации (двигатели 271, 272, 273) | |
| Датчик системы PremAir (двигатели 271, 272, 273) | |
| Канистра Запорный клапан канистры (США) | |
| 58 | 15А двигатели 112, 113, 156: |
| Катушка зажигания цилиндра 1 | |
| Катушка зажигания 2 цилиндра | |
| Катушка зажигания 3 цилиндра | |
| Катушка зажигания 4 цилиндра | |
| Катушка зажигания 5 цилиндра | |
| Катушка зажигания 6 цилиндра | |
| Катушка зажигания 7 цилиндра | |
| Катушка зажигания 8 цилиндра | |
| 59 | Реле стартера 15/20А |
| 60 | Вентилятор масляного радиатора 10А (E55 AMG, E63 AMG) |
| 61 | 40A Электрический воздушный насос |
| 62 | 30A Реле управления насосом ASG (полуавтоматическая коробка передач Sequentronic (ASG)) |
| 63 | 15А Блок управления полуавтоматической коробкой передач (полуавтоматическая коробка передач Sequentronic (ASG)) |
| Реле клеммы 87, двигатель (двигатели 112, 113) | |
| Блок управления МЭ (двигатели 112, 113) | |
| 64 | 7,5A Поворотный переключатель наружного освещения |
| Приборный щиток | |
| Электронный модуль рулевой колонки (до 2007 г) | |
| Панель управления КЛА | |
| 65 | 20А блок управления ЭЗС |
| Блок управления электроблокировкой руля | |
| 66 | 7.5А фара правая |
| Передняя левая фара | |
| Циферблат LWR (с 2007 г) | |
| Модуль регулировки дальности света (биксеноновые фары) | |
| 67 | 5/10A Выключатель стоп-сигнала |
| Реле | |
| Я | Клемма 87 реле, двигатель |
| К | Реле зажима электрической цепи 87 ходовой части |
| Л | Реле стартера |
| М | Реле управления насосом АСГ (до 2007 г) |
| Н | Клемма реле 15 |
| О | Реле звукового сигнала |
| П | Клемма реле 15R |
| Р | Реле воздушного насоса (кроме двигателей 113.990 (E55 AMG), 156.983 (E63 AMG)) |
| Реле вентилятора масляного радиатора (двигатель 113.990 (E55 AMG), 156.983 (E63 AMG)) | |
| С | Реле AIRMATIC (полуактивная пневмоподвеска) |
| Т | Разделительное реле для отключенных потребителей (до 2007 г) |
Предохранитель №54 отвечает за передний прикуриватель, за остальные предохранители которые находятся в блоках в багажнике.
Блоки в салоне
Блок в панели приборов
С левой стороны приборной панели под защитной крышкой находится блок предохранителей.
Фото — пример

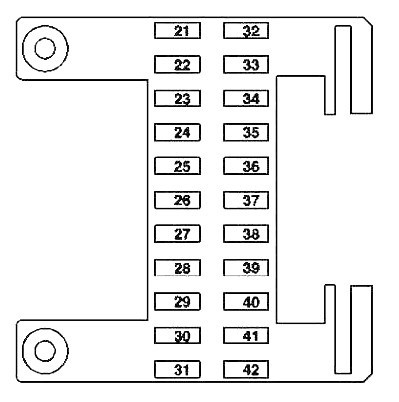

Схема
Цель
| 150A Источник питания: задний блок предохранителей | |
| 21 | 25/30А Блок управления задней правой дверью |
| 22 | Блок управления передней правой дверью |
| 23 | 30А Блок управления регулировкой сиденья с функцией памяти переднего пассажира |
| 24 | 25A Наконечник кабеля клеммы 30, Keyless-Go |
| 25 | 25A Дополнительный нагреватель, защищенный кабельным наконечником: (нагреватель STH) |
| 5A Дополнительная защита через предохранитель выключателя дополнительного отопителя: | |
| Блок приемника дистанционного радиоуправления дополнительным отопителем СТН | |
| 26 | CD-чейнджер 7,5А |
| 27 | Реле 5А клеммы 15 (с 2007 г) |
| 28 | 5А звуковая система |
| Панель управления с дисплеем системы COMAND (Япония) | |
| 15А панель управления аудиомодулем и навигационным блоком (Аудио 50 АПС) | |
| 15A Панель управления с дисплеем системы COMAND | |
| 29 | 15А Электрическая клемма кабельного башмака 30 цепей |
| Контроллер преобразователя постоянного тока 15 А (до 2003 г) | |
| El7.5 Электронный модуль рулевой колонки | |
| 7,5А Блок управления ЭЗС | |
| 30 | Диагностический разъем 7,5 А |
| 31 | 5A Верхний блок управления |
| Изолирующее реле 5А для отключенных потребителей (2006 г) | |
| Блок управления SAM 7,5 А с модулем реле и предохранителей на стороне водителя (до 2006 г) | |
| 32 | 25/30А Блок управления за львиными дверями |
| 33 | 25/30А Блок управления передней левой двери |
| 34 | 30А Блок управления регулировкой сиденья водителя с функцией памяти |
| 35 | 5A Блок управления системой взвешивания пассажиров (WSS) (с 2007 г .; США) |
| 36 | 25А Блок управления обогревом и вентиляцией сидений |
| 37 | Блок управления AIRmatic 7,5/15 А с системой ADS |
| 38 | Реле подголовника 7.5A NECK-PRO |
| 39 | 5A Блок управления нижний блок управления |
| 40 | 5А верхний блок управления (до 2006 г) |
| 10А Блок управления подогревом и вентиляцией сидений | |
| 41 | 5A Центральный блок управления интерфейсом |
| 42 | Изолирующее реле на 7,5 А для отключенных потребителей (до 2006 г) |
| Блок управления МЭ (двигатели 112, 113) | |
| Реле клеммы 87, двигатель (двигатели: 629, 642, 646 EVO) | |
| Блок управления SAM с блоком реле и предохранителей со стороны водителя (двигатели 271, 272, 628, 629, 642, 646, 647, 648) | |
| Блок управления CNG (двигатель 271) |

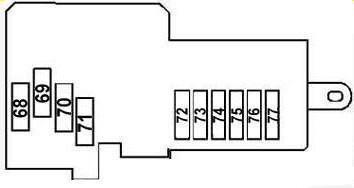

Блок под панелью приборов
Этот защитный шкаф расположен в пространстве для ног перед пассажиром. Для получения доступа необходимо снять крышку и защитный кожух.
Схема
Расшифровка
| 68 | Дополнительный отопитель 200А (двигатели 629, 642, 646, 647, 648) |
| 69 | Ступень накаливания 150А (двигатели 646, 647, 648) |
| 150A Время окончания свечей накаливания (двигатели 629, 642, 646) | |
| 70 | Реле вторичной батареи 150А |
| Точка запуска двигателя от внешнего источника энергии (с 2007 г.; тип 211.2) | |
| 71 | Двигатель 100 А и всасывающий вентилятор кондиционера со встроенным регулятором (двигатели 112, 113, 156, 271, 272, 273, 629, 642, 646, 647, 648) |
| 72 | 50А Гидравлический блок SBC |
| 73 | 40А Гидравлический блок SBC |
| 40А Блок управления ESP (с 2007 г) | |
| 74 | 40А реле AIRMATIC |
| 75 | 40A Блок управления SAM со стороны пассажира |
| 76 | 40А Реле очистителя катализатора (2003; двигатели 113.990 (E55 AMG)) |
| 40А реверсивный натяжитель ремня безопасности передний правый (PRE-SAFE) | |
| 77 | 40A Блок рециркуляции горячего воздуха |
| Блок управления генератором солнечной энергии | |
| Электродвигатель вентилятора (с 2007 г) |
Блоки в багажнике
Блок за обшивкой салона
С левой стороны багажника за обшивкой находится блок с предохранителями и реле.
Схема
Описание
| 1 | 30A Выключатель частичной электрической регулировки сиденья со стороны пассажира |
| Блок управления регулировкой сиденья водителя с функцией памяти | |
| 2 | 30A Выключатель частичной электрической регулировки сиденья со стороны водителя |
| Блок управления регулировкой сиденья с функцией памяти переднего пассажира | |
| 3 | 7.5А Блок управления РДК (система контроля давления в шинах) |
| Блок управления ПТС (парктроник) | |
| ТВ-тюнер (аналоговый/цифровой) | |
| Навигационный процессор | |
| 4 | Топливный насос 15/20А (кроме 113.990 (E55 AMG), 156.983 (E63 AMG)) |
| Циркуляционный насос 7,5/15А охладителя наддувочного воздуха (113 990 (E55 AMG)) | |
| 5 | Не используется |
| 6 | Блок управления аудио интерфейсом 40А |
| Модуль антенного усилителя, левый | |
| Аудиосистема | |
| 7 | 15А Блок управления задней дверью |
| 8 | Модуль антенного усилителя 7,5А левый |
| Датчик наклона EDW | |
| Звуковой сигнал | |
| 9 | 25А потолочный щит управления |
| 10 | 40А Обогрев заднего стекла |
| 11 | 20А блок управления дверью багажника |
| 12 | Розетка 15А в багажнике |
| 13 | Розетка 15А в гостиной |
| 14 | Не используется |
| 15 | 10А Крышка топливного бака с электроприводом с центральным замком |
| 16 | 20А Блок управления обогревом и вентиляцией сидений |
| 17 | 20A Блок управления AAG (тяга) |
| 18 | 20A Блок управления AAG (тяга) |
| 19 | Многоконтурный воздушный насос сиденья 20А |
| 20 | 7.5A Реле жалюзи заднего стекла |
| Реле | |
| ОДИН | Реле топливного насоса (кроме двигателей 113.990 (E55 AMG), 156.983 (E63 AMG)) |
| Реле циркуляционного насоса охладителя наддувочного воздуха (только для двигателя 113.990 (E55 AMG)) | |
| Б | Реле 2, клемма 15R |
| С | Резервное реле 2 |
| Д | Реле заднего стеклоочистителя |
| Е | Реле обогрева заднего стекла |
| Ф | Реле 1, клемма 15R |
| Грамм | Реле дроссельной заслонки, переполюсовка 1 |
| ЧАС | Реле дроссельной заслонки, переключатель полярности 2 |
Блок возле АКБ

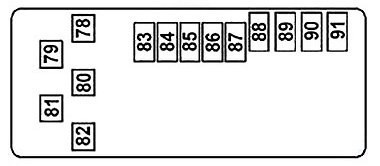

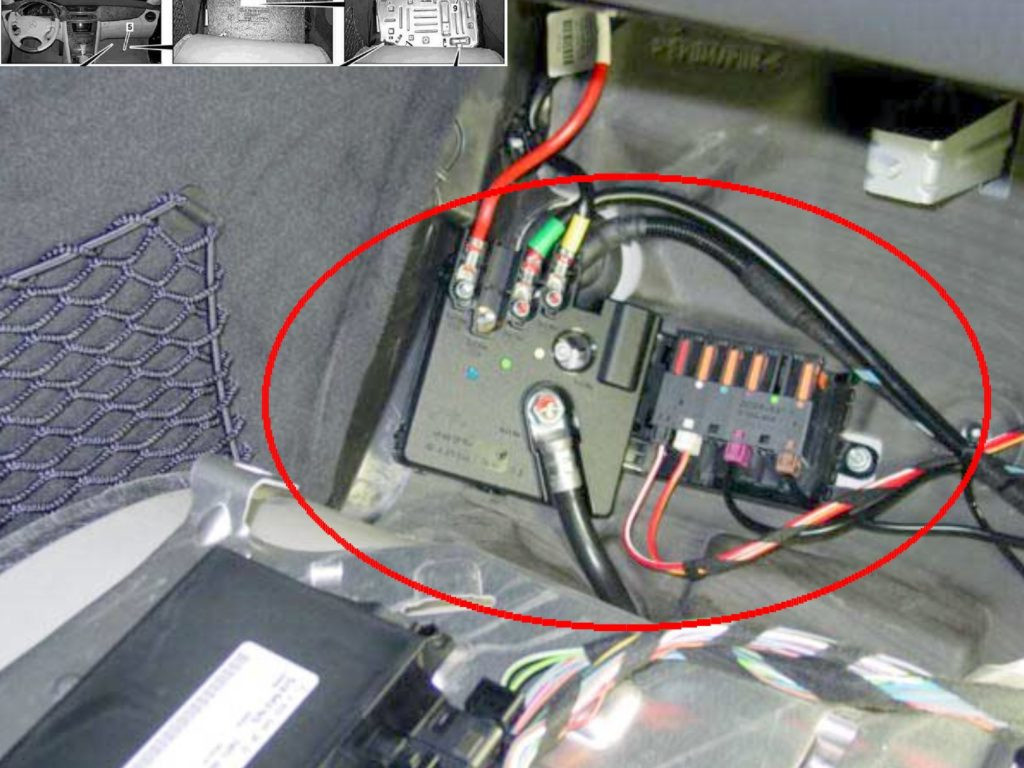

Рядом с аккумуляторной батареей установлен еще один блок предохранителей большой мощности.
Схема
Обозначение
| 78 | Блок управления SAM 200A с релейным модулем безопасности на стороне водителя |
| 79 | Блок управления SAM 200А с задним блоком реле и предохранителей |
| 80 | Блок управления SAM 150A с релейным модулем безопасности на стороне водителя |
| 81 | Внутренний блок предохранителей 150А |
| 82 | 150А Блок предохранителей II, арка колеса задняя правая (служебные автомобили) |
| Предохранитель 150А 82А и 82В (двигатели 113.990 (E55 AMG), 156.983 (E63 AMG)) | |
| 82А | Реле топливного насоса 30А (двигатель 113.990 (E55 AMG)) |
| Предохранитель 40А левого блока управления топливным насосом (двигатель 156.983 (E63 AMG)) | |
| Предохранитель 40А правого блока управления ТНВД (двигатель 156.983 (E63 AMG)) | |
| 82Б | Реле очистителя катализатора 40А |
| 83 | 30А Многофункциональный блок управления специальными автомобилями (МСС) (такси) |
| 84 | Блок управления аккумулятором 5А |
| Датчик батареи | |
| 85 | 5А телефонный интерфейс |
| Блок управления телефонной системой громкой связи | |
| Блок голосового управления | |
| Контроллер UHI (универсальный интерфейс мобильного телефона) | |
| 86 | Салонная розетка (5А до 2003 г., 30А с 2004-2007 гг., 5А с 2007 г) |
| Блок управления 5А SDAR (с 2007; США) | |
| 30А Многофункциональный блок управления спец. Транспортные средства (МСС) (служебные автомобили, такси) | |
| 30А Блок управления ГАЗ (служебные автомобили) | |
| Разъем провода 30А, клемма 30/салон (служебные автомобили) | |
| 87 | Воздушный насос 40А для динамической регулировки сиденья |
| 88 | Блок управления HDS 30А (тип 211.0) |
| Блок управления закрыванием двери багажника (тип 211.2) | |
| 89 | 40А Блок управления полом багажного отделения (тип 211.2) |
| 90 | 40A Левый передний реверсивный натяжитель ремня безопасности (PRE-SAFE) |
| Многофункциональный блок управления специальными автомобилями (МСС) (такси) | |
| Реле бензонасоса 30А (до 2004 г.в.; двигатель 113.990 (E55 AMG)) | |
| 91 | 40А Многофункциональный блок управления специальными автомобилями (МСС) (такси) |
