Мерседес 211 замена ремня генератора

Замена ремня генератора мерседес w211

В этом руководстве вы найдете пошаговые инструкции с фотографиями и видео о том, как заменить поликлиновой ремень Mercedes-Benz. Инструкции по замене ремня и натяжителя см в руководстве по замене натяжителя «Мерседес-Бенц».

Симптомы того, что вам нужно заменить ремень шланга Mercedes-Benz, включают вой (наиболее заметный при запуске). Поликлиновой ремень может иметь признаки трещин, повреждения ребер. Другие возможные симптомы включают шум рулевого управления, плохое кондиционирование воздуха и даже индикатор аккумулятора. Не игнорируйте ремень шланга, если на нем есть признаки повреждения. Если ремень ослабнет во время работы двигателя, это может привести к ненужному повреждению компонентов двигателя.

Что тебе понадобится

части

инструменты

Инструкция Stey by Step

1. Закажите правильный поликлиновой ремень Mercedes-Benz для вашего автомобиля. Ремень можно приобрести в Интернете или в любом магазине автозапчастей или у дилера.
2. Припаркуйте автомобиль и дайте двигателю остыть.
3. откройте капот, потянув защелку под приборной панелью со стороны водителя.

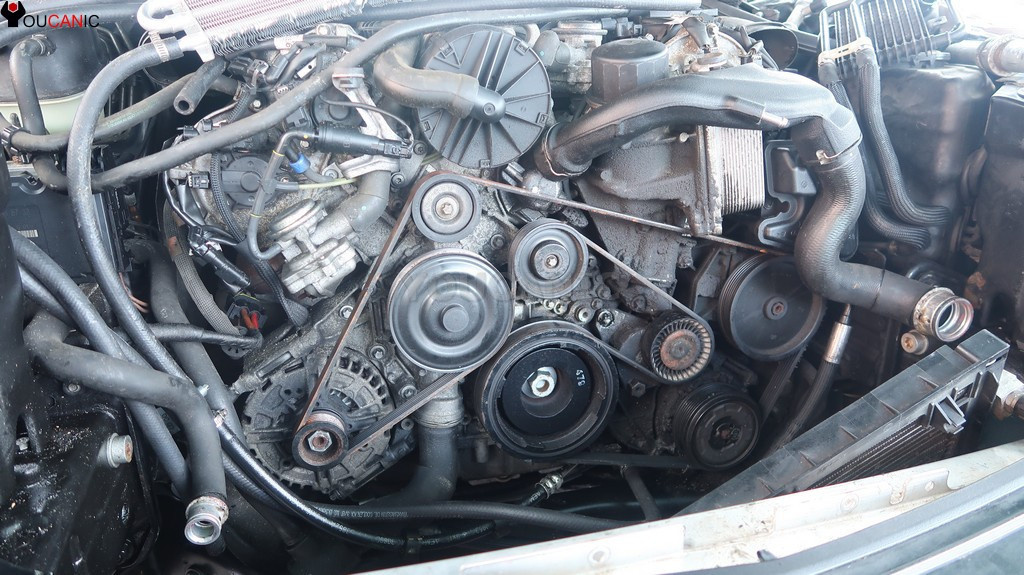

4. Найдите ремень шланга в передней части двигателя.


Важные заметки

• Для снятия и замены поликлинового ремня Mercedes не требуется снимать детали.
• снятие кожуха двигателя, потянув его вверх, может облегчить эту работу, но это не обязательно.
• Вентилятор охлаждения радиатора снимать не нужно.
• Штифт можно использовать для блокировки натяжителя в верхнем (предварительно натянутом) положении.
• Ремень можно заменить без стопорного штифта.
• Сфотографируйте ремень перед снятием ремня.
• Не используйте болт Torx для снятия натяжителя.
• Если у вас есть турбо трубка, снимите ее, чтобы получить доступ к натяжителю.
• Оригинальный ремень может прослужить до 100 000 миль. Мы рекомендуем менять его каждые 60 000 миль.

Стоимость замены серпантинового ремня Mercedes

Замена клинового ремня Mercedes-Benz стоит менее 50 долларов. Средняя стоимость замены ремня у дилера или механика колеблется от 100 до 250 долларов за работу и запчасти.

Серпантиновый пояс Мерседес

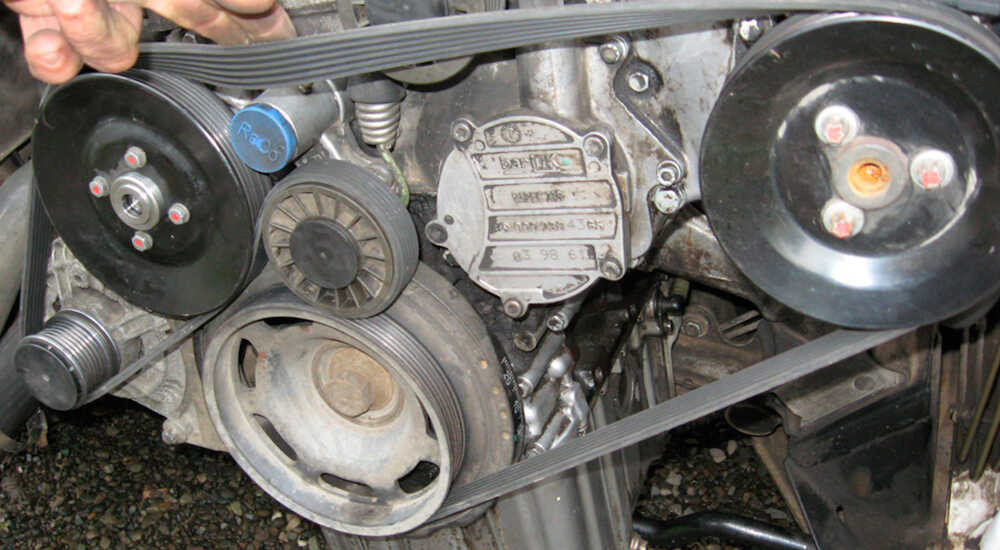

Типичный поликлиновый ремень Mercedes Benz. Если есть возможность, сфотографируйте или зарисуйте старый распорный ремень перед его снятием. Временная диаграмма приводного ремня может быть напечатана под капотом или на верхней части опоры радиатора.

Приложения

Инструкции по замене приводного ремня для Mercedes-Benz относятся к следующим моделям. Эти инструкции могут применяться к другим моделям, не включенным в этот список.

3. Поликлиновой ремень привода вспомогательного оборудования

Снятие и установка ремней, натяжителей ремней

1. Поликлиновой ремень.
2. Натяжной ролик.
3. Шпоночный паз «Торкс”.
4. Единица напряжения.

1. Поликлиновой ремень.
2. Натяжной ролик.
3. Шпоночный паз «Торкс”.
4. Единица напряжения.

2. Натяжной ролик. 4. Натяжитель. 5. Болт.

1. Снимите широкополосный глушитель промежуточного охладителя (двигатели M271.9).

2. Используя специальный паз (3), ослабьте натяжной ролик (2) и снимите клиновой ремень (1).

3. Проверить профили шайбы коленчатого вала и натяжителя (4) на наличие повреждений и загрязнений, при необходимости заменить их новыми.

4. Проверить поликлиновой ремень (1), при необходимости заменить.

Следующие операции  должны выполняться только при снятии/установке натяжителя (4) клинового ремня (1).

5.1. Снимите компрессор кондиционера (двигатели M271.9).

5.2. Снимите впускной коллектор (двигатели M271.8).

6. Ослабьте болт (5) и снимите узел натяжителя (4).

7. Установка производится в одном порядке, возврат на снятие.

1. Наденьте клиновой ремень (1) на шкивы в соответствии со схемой вращения.

Показано на двигателе M271.9

1. Шкив сервонасоса.
2. Обходной бросок.
3. Шкив компрессора.
4. Шкив компрессора кондиционера.
5. Натяжной ролик.
6. Шкив коленчатого вала.
7. Шкив насоса охлаждающей жидкости.
8. Шкив генератора.

2. Натяните клиновой ремень (1) с помощью специальной канавки (3).

3. Установите широкополосный глушитель промежуточного охладителя (двигатели M271.9).

1. Передняя защита двигателя.
2. Поликлиновой ремень.
3. Единица напряжения.
4. Шестигранное отверстие.
5. Обходной бросок.

3. Затяжной узел. 3б. Болты. 4. Шестигранное отверстие. 5. Обводной ролик. 5а. Болты. 5б. Вилки. 8. Род.

1. Снимите переднюю крышку двигателя (1), потянув ее вверх от монтажных контактов.

2. Используйте шестигранное отверстие (4), чтобы ослабить натяжной ролик (3) и освободить поликлиновой ремень (2).

3. Снимите поликлиновой ремень (2).

4. Проверить профили шайбы коленчатого вала и натяжителя (3) на наличие повреждений и загрязнений, при необходимости заменить их новыми.

5. Проверить поликлиновой ремень (2), при необходимости заменить.

Последующие операции (стр. 6-9) должны выполняться только при снятии/установке натяжителя (3) клинового ремня (2).

6. Заблокируйте шкив натяжителя (3): поверните шкив против часовой стрелки (стрелка) в шестигранном отверстии (4) и зафиксируйте штифтом (8).

7. Ослабьте винты (3b) и снимите натяжитель поликлинового ремня (3.

8. Снимите штифт (8) (при замене натяжителя (3)).

9. Установка производится в одном порядке, возврат на снятие.

Последующие операции (пункты 10-11) должны выполняться только при снятых обводных роликах (5).

11. Ослабьте винты (5а) и снимите направляющие ролики (5).

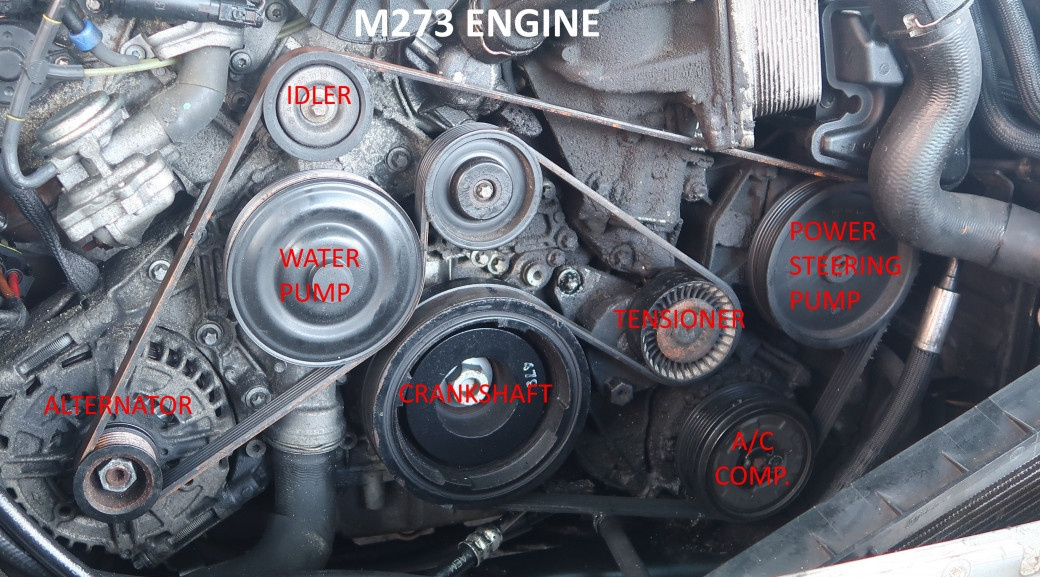

1. Наденьте клиновой ремень (2) на шкивы в соответствии со схемой вращения.

1. Шкив коленчатого вала.
2. Натяжной ролик.
3. Обходной бросок.
4. Шкив насоса охлаждающей жидкости.
5. Шкив генератора.
6. Обходной бросок.
7. Шкив насоса гидроусилителя руля
8. Шкив компрессора кондиционера.

2. Используйте шестигранное отверстие (4), чтобы натянуть клиновой ремень (2).

3. Установите переднюю крышку двигателя (1).

1. Единица напряжения.
2. Обходной бросок.
3. Обходной бросок.
4. Шестигранное отверстие.
5. Основной.

1. Снимите переднюю крышку двигателя.

2. Используя шестигранное отверстие (4), поверните натяжитель (1) против часовой стрелки и ослабьте клиновой ремень. Снимите ремень.

При установке: Наденьте клиновой ремень на шкивы по схеме вращения.

1. Шкив коленчатого вала. 2. Натяжной ролик. 3. Диск насоса охлаждающей жидкости. 5. Динамо-шкив. 6. Обводной ролик. 7. Обводной ролик. 10. Шкив компрессора кондиционера.

3. Проверить профили шайбы коленчатого вала и натяжителя (1) на наличие повреждений и загрязнений, при необходимости заменить их новыми.

4. Проверить поликлиновой ремень, при необходимости заменить.

Следующие операции (стр. 5-8) должны выполняться только при снятии/установке натяжителя (1) клинового ремня.

5. Зафиксируйте натяжитель (1): поверните натяжитель против часовой стрелки за шестигранное отверстие (4) и зафиксируйте штифтом (5).

6. Ослабьте болты крепления натяжителя (1).

7. Снимите натяжитель (1) движением вверх.

8. При замене натяжителя (1) его необходимо разгрузить: зажать натяжитель (1) в тисках, повернуть шестигранное отверстие (4) по часовой стрелке, вынуть тягу (5) и ослабить натяжитель (1).

Последующие операции (стр. 9-10) выполнять только при снятии/установке обводных роликов (2, 3).

9. Ослабьте винты крепления направляющих роликов (2, 3).

10. Снимите направляющие ролики (2, 3).

11. Установка производится в одном порядке, возврат на снятие.

1. Затягивает. 2. Обводные ролики. 4. Шестиугольник. 5. Верхний направляющий ролик. 8. Род.

2. С помощью шестигранника (4) поверните натяжитель (1) против часовой стрелки и ослабьте клиновой ремень. Снимите ремень.

При установке: Наденьте клиновой ремень на шкивы по схеме вращения.

1. Шкив коленчатого вала. 3. Диск насоса охлаждающей жидкости. 4. Шкив активного контроля уровня кузова (ABC) (если установлен). 5. Динамо-шкив. 6. Обводной ролик. 7. Обводной ролик. 8. Обводной ролик. 10. Шкив компрессора кондиционера.

3. Проверить профили шайбы коленчатого вала и натяжителя (1) на наличие повреждений и загрязнений, при необходимости заменить их новыми.

4. Проверить поликлиновой ремень, при необходимости заменить.

Следующие операции (стр. 5-9) должны выполняться только при снятии/установке натяжителя (1) клинового ремня.

5. Снимите нижнюю защитную облицовку моторного отсека.

6. Заблокируйте натяжитель (1): поверните натяжитель против часовой стрелки с помощью шестигранника (4) и зафиксируйте его штифтом (8).

7. Ослабьте болты крепления натяжителя (1).

8. Снимите натяжитель (1) движением вниз.

9. При замене натяжителя (1) его необходимо разгрузить: зажать натяжитель (1) в тисках, повернуть шестигранник (4) по часовой стрелке, вынуть тягу (8) и ослабить натяжитель (1).

Последующие операции (стр. 10-11) выполнять только при снятии/установке обводных роликов (2, 3).

10. Ослабьте винты крепления направляющих роликов (5, 3).

11. Снимите направляющие ролики (5, 3).

12. Установка производится в одном порядке, возврат на снятие.

Mercedes-Benz Sprinter — популярная серия легковых автомобилей (допустимая нагрузка на шасси — 3350 кг) от немецкого автопроизводителя. Выпускаются как грузовой, так и пассажирский варианты этого автомобиля. По заказам других фирм выпускались спринтеры и специального назначения (для машин скорой помощи, со встроенным холодильником, с системой спутниково-наземной связи). Автомобиль в РФ завоевал популярность среди представителей малого бизнеса, так как он относительно дешев, дешев в обслуживании и при этом надежен.

Признаки растянувшегося ремня электрогенератора

Ключевым признаком натянутого ремня электрогенератора является появление постороннего звука, который можно сравнить со «свистом» при нагрузке энергосистемы (при включении кондиционера и освещения). Это из-за проскальзывания. А здесь он общий, т е также проходит через шкивы циркуляционного насоса, гидроусилителя руля, кондиционера (позиционируется с помощью направляющих и натяжных роликов).

Поэтому при растяжении все вышеперечисленное оборудование начинает «глючить». Руль крутится с усилием, кондиционер может вообще не работать, двигатель при повышенной нагрузке начинает перегреваться.

Дополнительные симптомы «неисправности»:

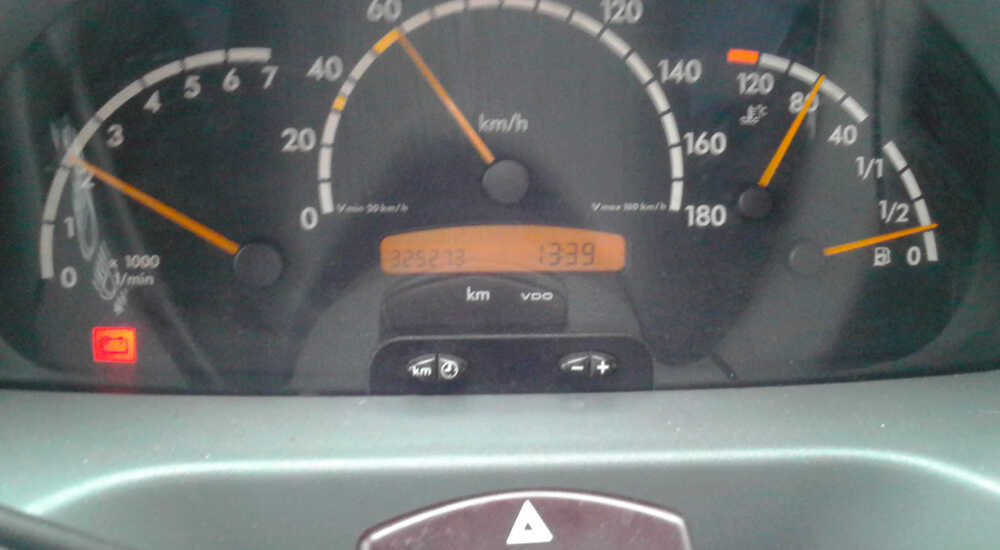

• периодически загорается индикатор отсутствия заряда на аккумуляторе (при включении обычно не загорается, а после нескольких переключений передач сигнализирует о проблеме);
• двигатель начинает работать неровно при нагрузке на систему питания (из-за низкого напряжения на штекерных клеммах не образуется искра);
• низкое напряжение на клеммах аккумулятора при работе двигателя (резко падает ниже 12,5В).

Следует отметить, что низкое напряжение на аккумуляторе может сигнализировать о неисправности генератора. Поэтому для подтверждения «диагноза» рекомендуется провести визуальный осмотр ремня. Менять его рекомендуется каждые 60-80 тысяч километров.

Самостоятельное натяжение ремня генератора

В Mercedes-Benz Sprinter натяжение приводного ремня регулируется специальным натяжным роликом, поэтому нет необходимости в ручной регулировке. А если необходимо подтянуть или ослабить ремень, то это делается именно заменой изношенного направляющего ролика или всего натяжного механизма. И начать нужно с их визуального осмотра.

Замена ролика и ремня Mercedes Sprinter

Первым делом отключаем автомобиль (снимаем минусовую клемму с аккумулятора). Замена ремня генератора в версиях Sprinter с кондиционером и без него немного отличается:

1. Модель с кондиционером. Снимите верхний воздуховод со шлангом. Убедитесь, что болты генератора затянуты. Потяните рукой натяжной ролик, отведите ремень в сторону. Новый устанавливается аналогично (в обратном порядке).
2. Модель без кондиционера. Снимите кожух двигателя. Откручиваем хомуты и снимаем нижний воздуховод со шлангом. Поверните натяжной ролик ключом (по часовой стрелке), затем, придерживая его рукой, отведите ремень в сторону. Установка нового производится в обратном порядке.

После этого обязательно пробный запуск двигателя.

Если проблема в натяжном ролике, его либо полностью заменяют, либо устанавливают новый подшипник. В Мерседесе Спринтере динамо-ремень управляется по схеме «от» направляющего ролика (т е должен регулироваться по нему). Для снятия натяжителя нужно:

• ослабьте гайку натяжителя, поверните ее;
• полностью открутить гайку, осторожно снять со штифта натяжной механизм (под ним находится опорная пружина и распорное кольцо);
• снять подшипник, заменить (при необходимости) и смазать;
• положи на место;
• используйте ремень.

Установка нового натяжителя занимает всего 20-30 минут. Шасси разбирать не нужно; также добраться до генератора можно с эстакады или ямы.

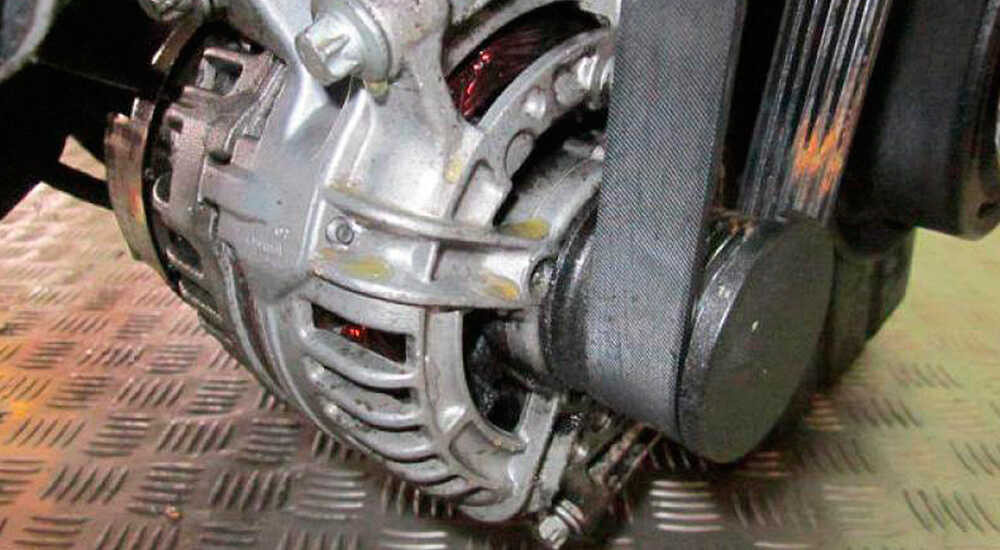

Замена генератора

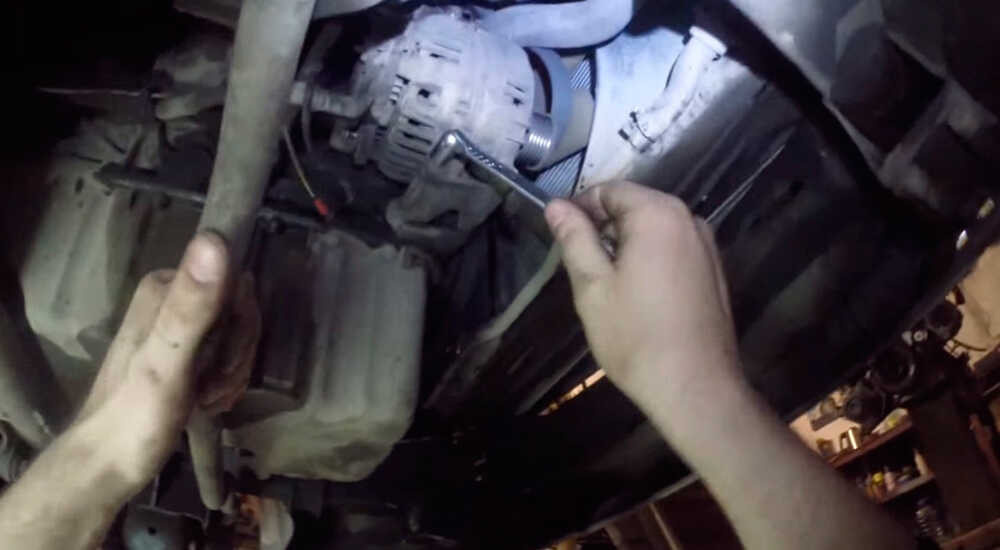

Чтобы снять генератор, нужно сначала снять кожух защиты двигателя снизу, саму машину поставить на эстакаду (просто приподнять переднюю часть кузова). Обязательно отключите питание автомобиля (снимите минусовую клемму с аккумулятора). Удаление производится следующим образом:

• ослабить приводной ремень, отвести его в сторону (снять со шкива генератора);

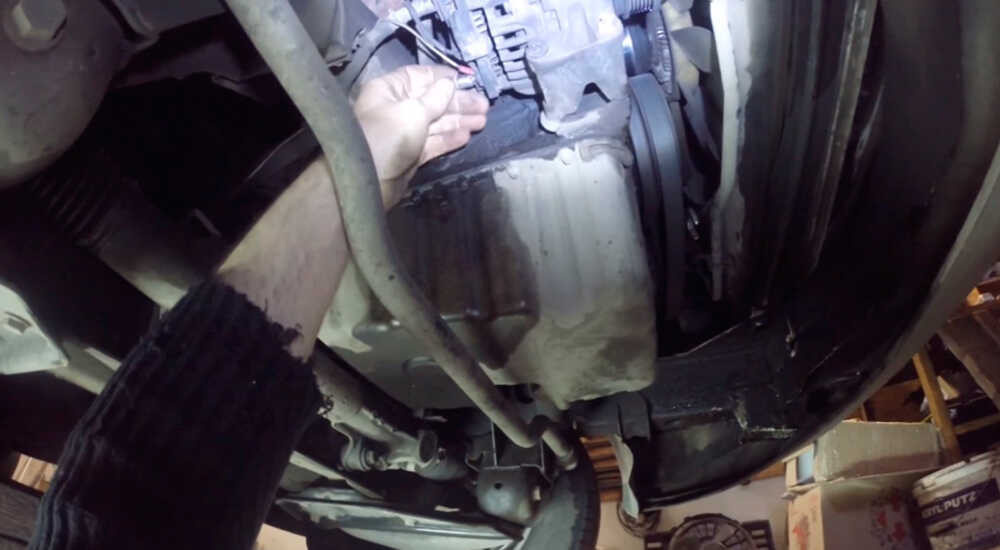

• отсоединить 2 провода от генератора;

• откручиваем 2 болта крепления самого генератора (спереди);

• потяните генератор вниз, снимите его.

А потом его ремонтируют или заменяют.

Mercedes-Benz Sprinter — популярная серия легковых автомобилей (допустимая нагрузка на шасси — 3350 кг) от немецкого автопроизводителя. Выпускаются как грузовой, так и пассажирский варианты этого автомобиля. По заказам других фирм выпускались спринтеры и специального назначения (для машин скорой помощи, со встроенным холодильником, с системой спутниково-наземной связи). Автомобиль в РФ завоевал популярность среди представителей малого бизнеса, так как он относительно дешев, дешев в обслуживании и при этом надежен.

Признаки растянувшегося ремня электрогенератора

Ключевым признаком натянутого ремня электрогенератора является появление постороннего звука, который можно сравнить со «свистом» при нагрузке энергосистемы (при включении кондиционера и освещения). Это из-за проскальзывания. А здесь он общий, т е также проходит через шкивы циркуляционного насоса, гидроусилителя руля, кондиционера (позиционируется с помощью направляющих и натяжных роликов).

Поэтому при растяжении все вышеперечисленное оборудование начинает «глючить». Руль крутится с усилием, кондиционер может вообще не работать, двигатель при повышенной нагрузке начинает перегреваться.

Дополнительные симптомы «неисправности»:

• периодически загорается индикатор отсутствия заряда на аккумуляторе (при включении обычно не загорается, а после нескольких переключений передач сигнализирует о проблеме);
• двигатель начинает работать неровно при нагрузке на систему питания (из-за низкого напряжения на штекерных клеммах не образуется искра);
• низкое напряжение на клеммах аккумулятора при работе двигателя (резко падает ниже 12,5В).

Следует отметить, что низкое напряжение на аккумуляторе может сигнализировать о неисправности генератора. Поэтому для подтверждения «диагноза» рекомендуется провести визуальный осмотр ремня. Менять его рекомендуется каждые 60-80 тысяч километров.

Самостоятельное натяжение ремня генератора

В Mercedes-Benz Sprinter натяжение приводного ремня регулируется специальным натяжным роликом, поэтому нет необходимости в ручной регулировке. А если необходимо подтянуть или ослабить ремень, то это делается именно заменой изношенного направляющего ролика или всего натяжного механизма. И начать нужно с их визуального осмотра.

Замена ролика и ремня Mercedes Sprinter

Первым делом отключаем автомобиль (снимаем минусовую клемму с аккумулятора). Замена ремня генератора в версиях Sprinter с кондиционером и без него немного отличается:

1. Модель с кондиционером. Снимите верхний воздуховод со шлангом. Убедитесь, что болты генератора затянуты. Потяните рукой натяжной ролик, отведите ремень в сторону. Новый устанавливается аналогично (в обратном порядке).
2. Модель без кондиционера. Снимите кожух двигателя. Откручиваем хомуты и снимаем нижний воздуховод со шлангом. Поверните натяжной ролик ключом (по часовой стрелке), затем, придерживая его рукой, отведите ремень в сторону. Установка нового производится в обратном порядке.

После этого обязательно пробный запуск двигателя.

Если проблема в натяжном ролике, его либо полностью заменяют, либо устанавливают новый подшипник. В Мерседесе Спринтере динамо-ремень управляется по схеме «от» направляющего ролика (т е должен регулироваться по нему). Для снятия натяжителя нужно:

• ослабьте гайку натяжителя, поверните ее;
• полностью открутить гайку, осторожно снять со штифта натяжной механизм (под ним находится опорная пружина и распорное кольцо);
• снять подшипник, заменить (при необходимости) и смазать;
• положи на место;
• используйте ремень.

Установка нового натяжителя занимает всего 20-30 минут. Шасси разбирать не нужно; также добраться до генератора можно с эстакады или ямы.

Замена генератора

Чтобы снять генератор, нужно сначала снять кожух защиты двигателя снизу, саму машину поставить на эстакаду (просто приподнять переднюю часть кузова). Обязательно отключите питание автомобиля (снимите минусовую клемму с аккумулятора). Удаление производится следующим образом:

• ослабить приводной ремень, отвести его в сторону (снять со шкива генератора);
• отсоединить 2 провода от генератора;
• откручиваем 2 болта крепления самого генератора (спереди);
• потяните генератор вниз, снимите его.

А потом его ремонтируют или заменяют.
