Mercedes W212 — четвертое поколение E-класса немецкой марки Mercedes-Benz, выпускавшееся в 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 годах как с бензиновыми, так и с дизельными двигателями (E220 CDI, E2200 , E2200, E2200, E250, E300, E350, E500, E63 AMG 4MATIC и так далее) с разными вариантами кузова для универсала S212 и купе C207. За это время модель претерпела рестайлинг. В данной публикации вы укажете расположение электронных блоков управления, подробное описание предохранителей и реле Мерседес 212 с блок-схемами и фото примерами их исполнения. Выберите предохранитель, отвечающий за прикуриватель.
Расположение блоков и назначение элементов в них может отличаться от показанного и зависеть от года выпуска и уровня электрооборудования вашего автомобиля.
Содержание
Расположение
Блоки управления

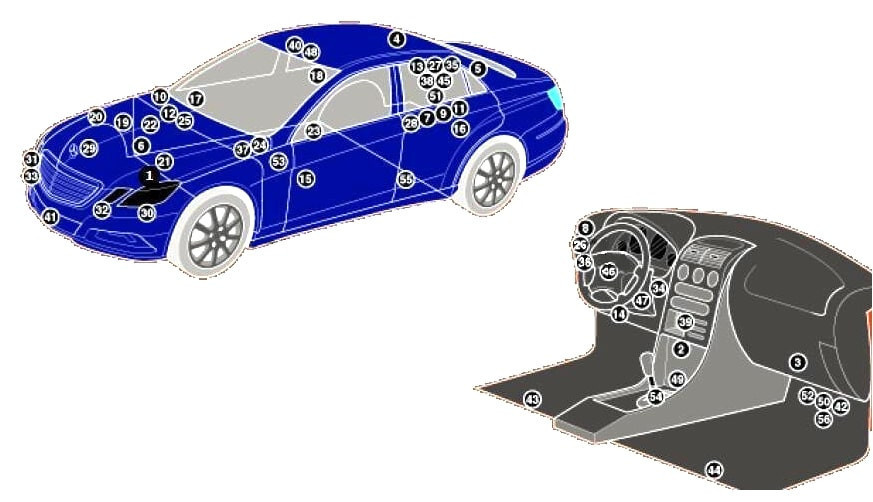

Общая конструкция блоков управления в Мерседес 212
Описание
| 1 | Электронный блок управления АБС |
| 2 | Электронный блок управления кондиционером — в панели управления отопителем |
| 3 | Блок управления двигателем вентилятора кондиционера/отопителя — рядом с двигателем вентилятора отопителя |
| 4 | Антенный усилитель 1 — задняя стойка |
| 5 | Антенный усилитель 2 — задняя стойка |
| 6 | Противоугонная сирена — за аркой переднего правого колеса |
| 7 | Дополнительный аккумулятор — под полом багажника |
| 8 | Дополнительный аккумулятор — с заменой рулевой колонки |
| 9 | Реле вторичного аккумулятора — под полом багажника |
| 10 | Аккумулятор (кроме двигателя 273) |
| 11 | Аккумулятор (двигатель 273) — багажник |
| 12 | Реле контроля тока аккумуляторной батареи (совместно с блоком реле/предохранителей 2 в моторном отсеке) |
| 13 | Блок управления приводом открывания/закрывания крышки багажника — под задней полкой |
| 14 | Диагностический разъем (DLC) |
| 15 | Блок управления левой передней двери |
| 16 | Блок управления левой задней двери |
| 17 | Блок управления электроприводом правой передней двери |
| 18 | Блок управления электроприводом задней правой двери |
| 19 | ECM (дизель) — двигатель 651 |
| 20 | ECM (Дизель) — кроме двигателя 651 |
| 21 | Электронный блок управления двигателем (бензин) — двигатель 271 |
| 22 | Электронный блок управления двигателем (бензин) — кроме двигателя 271 |
| 23 | Блок управления топливным насосом — под задним сиденьем |
| 24 | Блок предохранителей/реле, моторный отсек 1 |
| 25 | Блок реле/предохранителей, моторный отсек 2 (предохранители в блоке предохранителей в моторном отсеке) — Цепи: ABS/ESP, кондиционер, пневматическая подвеска, генератор, реле вспомогательной аккумуляторной батареи, гидроусилитель руля, электродвигатель вентилятора системы охлаждения, воздухозаборник отопителя (дизель), многофункциональный блок управления 1/2, стартер, система SRS |
| 26 | Блок предохранителей/реле, панель приборов |
| 27 | Блок предохранителей/реле, багажник 1 — за правой задней панелью |
| 28 | Блок предохранителей/реле, багажник 2 — днище — двигатель 273 |
| 29 | Блок управления свечей накаливания |
| 30 | Блок управления левым светом (ксеноновые фары) |
| 31 | Блок управления правой фарой (ксеноновые фары) |
| 32 | Звуковой сигнал 1 — за передним бампером |
| 33 | Звуковой сигнал 2 — за передним бампером |
| 34 | Блок управления замком зажигания |
| 35 | Блок управления центральным замком и дистанционным управлением запуском двигателя — за правой задней обшивкой |
| 36 | Блок управления светом |
| 37 | Многофункциональный блок управления 1 — Крепится к блоку предохранителей/реле в моторном отсеке 1 — Функции: компрессор кондиционера, датчик давления кондиционера, уровень тормозной жидкости, уровень охлаждающей жидкости, фары, сигнализация, обогреватели форсунок омывателя ветрового стекла, омыватели фар, поворот сигнализаторы, освещение салона, температура окружающего воздуха, омыватели ветрового стекла, стеклоочистители |
| 38 | Многофункциональный блок управления 2 — Крепится к блоку предохранителей/реле в багажнике 1 — Функции: Противоугонная система, центральный замок — крышка багажника, сиденья с электроприводом, лючок/крышка топливного бака, обогреватель заднего стекла, обогрев сидений, задний фонарь, задняя головка подушки безопасности, стекло заднего стекла |
| 39 | Блок управления многофункциональным переключателем 1 — Функции: Дополнительный отопитель, вентиляция передних сидений, подогрев передних сидений, система помощи при парковке, подголовники задних сидений, задняя шторка, система старт-стоп |
| 40 | Модуль управления многофункциональным переключателем 2 — функции: кондиционер, противоугонная система, освещение салона, лампы местного освещения, люк в крыше |
| 41 | Датчик температуры окружающей среды |
| 42 | Блок управления системой парковки — под ковриком |
| 43 | Блок управления регулировкой сиденья (левый) — на сиденье |
| 44 | Блок управления регулировкой сиденья (правый) — на сиденье |
| 45 | Блок управления обогревом сидений — за правой задней панелью |
| 46 | Электрический блок управления рулевой колонки — под рулевым колесом |
| 47 | Блок управления замком рулевой колонки (некоторые модели) |
| 48 | Электрический блок управления солнечной крышей |
| 49 | Электронный блок управления SRS |
| 50 | Блок управления подвеской — под ковриком |
| 51 | ЭБУ прицепа — за правой задней панелью |
| 52 | Электронный блок управления коробкой передач (722.6) — под ковриком |
| 53 | Электронный блок управления коробкой передач (722.9) — в коробке передач |
| 54 | Модуль управления переключением передач — селектор |
| 55 | Блок управления контролем давления в шинах — над задней осью |
| 56 | Дистанционный контроль (круиз-контроль) — под ковриком |
Блоки предохранителей и реле

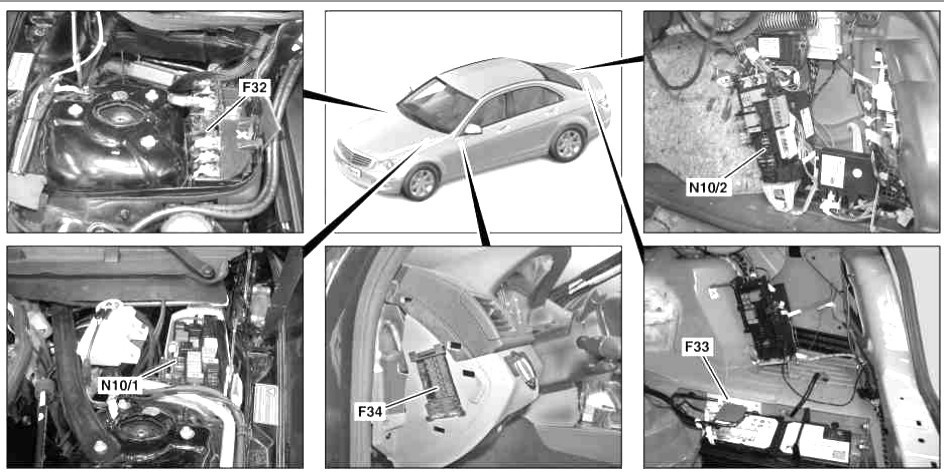

Схема
Цель

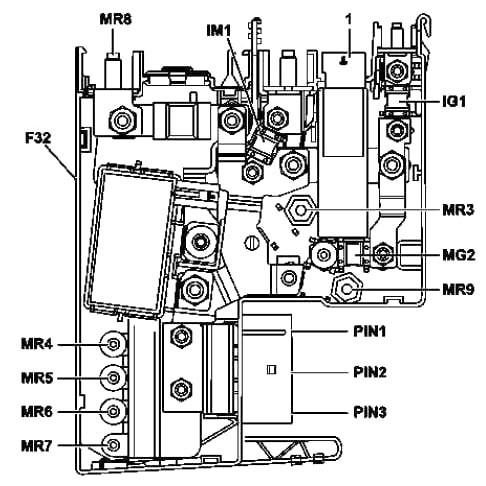

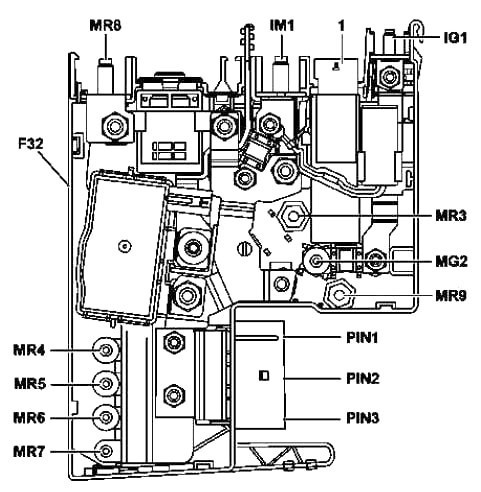

- F32 — Передний блок предохранителей ввода питания
- N10/1 — Блок управления SAM с передним модулем реле и предохранителей
- N10/2 — блок управления SAM с задним модулем реле и предохранителей
- F33 — Задний блок предохранителей
- F34 — Блок предохранителей в салоне
Блок в салоне

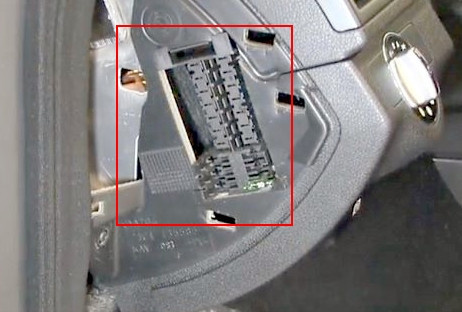

Внутри Мерседес 212 главный блок предохранителей находится в конце приборной панели, за защитной крышкой.
Схема
Обозначение
| 116 | 30А Блок управления водительского сиденья (до 31.05.09) |
| 117 | 15А Блок управления адаптивной системой демпфирования (до 31.05.09) |
| 118 | |
| 119 | Двигатель заднего вентилятора 7,5А (до 31.05.09) |
| Блок управления AMG Performance Media (до 1.6.12) | |
| 120 | |
| 121 | |
| 122 | |
| 123 | 10A Блок управления электронным модулем рулевой колонки |
| 124 | |
| 125 | |
| 126 | 30А Блок управления сиденьями переднего пассажира (до 31.05.09) |
| 127 | |
| 128 | |
| 129 | 20А Реле электродвигателя вентилятора масляного радиатора (двигатель 156; до 31.05.09) |
| 130 | |
| 131 | |
| 132 | |
| 133 | |
| 134 | |
| 135 |
Блоки под капотом
Блок предохранителей и реле

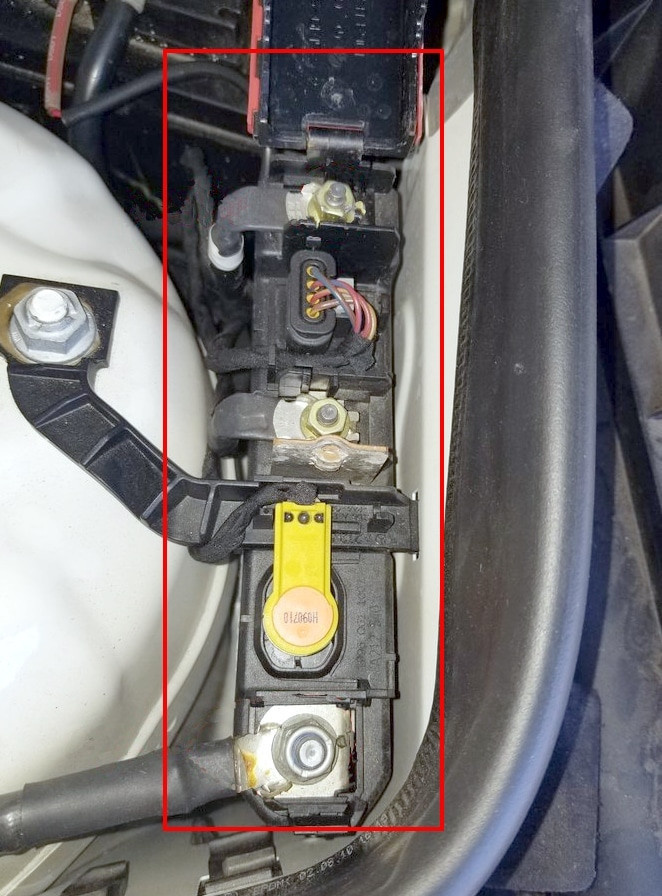

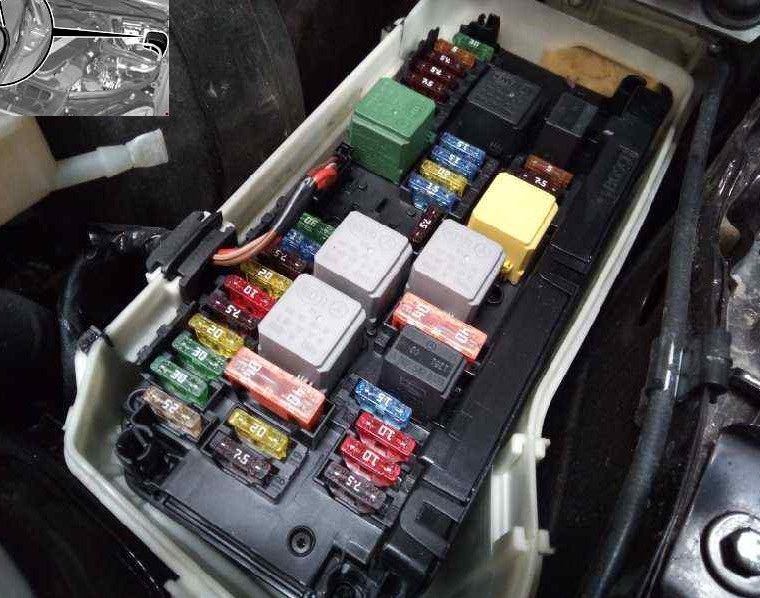

Главный блок предохранителей и реле под капотом расположен с левой стороны.

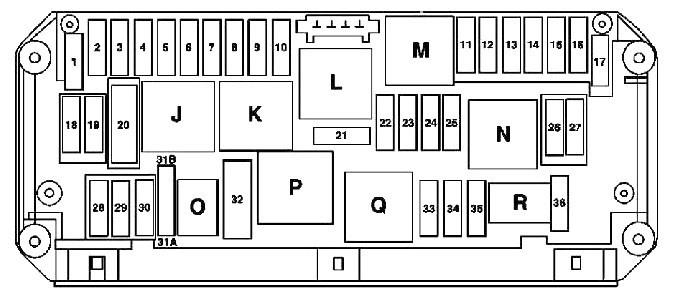

Схема
Расшифровка
| 1 | 25A Блок управления ESP (автомобили с левосторонним управлением) |
| Электронный блок управления ESP Premium для стабилизации движения (автомобили с левосторонним управлением) | |
| Блок управления рекуперативной тормозной системой (автомобили с левосторонним управлением) | |
| Регулятор вентилятора (автомобили с правым рулем) | |
| 2 | 30А Блок управления передней левой дверью (до 31.05.2010) |
| Блок управления за левой дверью (с 01.06.2010; автомобили с правосторонним управлением) | |
| 3 | 30А Блок управления передней правой дверью (до 31.05.2010) |
| Блок управления за правой дверью (с 01.06.2010; автомобили с левосторонним управлением) | |
| 4 | 20A Блок управления топливным насосом (двигатель 157) |
| 7.5A Блок управления датчиком запотевания топливного фильтра с нагревательным элементом (двигатель 651) | |
| 20А Датчик запотевания топливного фильтра с нагревательным элементом (двигатели 642, 651; до 31.05.2010) | |
| 5 | Комбинация приборов 7,5 А |
| Выключатель отключения наружного освещения | |
| Блок управления SAM с модулем предохранителей и реле сзади | |
| Электронный блок управления ESP для стабилизации движения (с 01.03.2013) | |
| Электронный блок управления ESP Premium для стабилизации движения (с 01.03.2013) | |
| 6 | 10А На автомобилях с дизельным двигателем: |
| Блок управления CDI | |
| Для автомобилей с бензиновым двигателем: | |
| Блок управления МЭ | |
| Двигатели 271.958, 274.920 | |
| Блок управления СПГ | |
| 7 | 20A Подключен через реле клеммы 50 стартера: Стартер |
| 8 | 7.5A Блок управления системой пассивной безопасности пассажиров (Supplemental Restraint System) |
| 9 | Розетка 15А в бардачке |
| 10 | Мотор стеклоочистителя 30А |
| Щетки стеклоочистителя с подогревом 30А | |
| 11 | Звуковой экран 7,5А / COMAND |
| Панель управления звуком /COMAND | |
| Навигационный модуль | |
| Держатель навигационного модуля | |
| Двигатель вентилятора КОМАНД | |
| 12 | Панель климат-контроля 7,5А |
| блок управления верхней панели управления | |
| Действительно для автомобилей с коробкой передач 722, 724, 725: | |
| Кнопка режима автоматической передачи | |
| Действительно с кодом 489 (AIRMATIC): | |
| Блок кнопок шасси | |
| 13 | 7.5A Блок управления электронным модулем рулевой колонки |
| Многофункциональная камера | |
| Многофункциональная стереокамера (с 03.01.2013) | |
| 14 | 7.5A Блок управления электронной системы стабилизации ESP |
| Блок управления электронной системой стабилизации движения ESP Premium | |
| 15 | 7.5A Блок управления системой пассивной безопасности пассажиров (Supplemental Restraint System) |
| 16 | 5A Электрический компрессор кондиционера |
| Интерфейс DIRECT SELECT (коробки передач 722.930/931) | |
| Блок управления электронным модулем рычага селектора (коробки передач 722, кроме 722.930/931) | |
| 17 | 30A Потолочный блок управления |
| Модуль управления панорамным люком | |
| 18 | 7,5А Выключатель наружного освещения |
| Блок переключателей панели приборов (до 28.02.2013) | |
| блок управления щитом управления верхнего блока (до 28.02.2013) | |
| Реле масляного насоса вспомогательной трансмиссии (коробки передач 722) | |
| Блок управления силовым электронным оборудованием | |
| 19 | 20А блок управления электронным замком зажигания |
| Блок управления электроблокировкой руля | |
| 20 | 40A Блок управления ESP (автомобили с левосторонним управлением) |
| Электронный блок управления ESP Premium для стабилизации движения (автомобили с левосторонним управлением) | |
| Блок управления рекуперативной тормозной системой (автомобили с левосторонним управлением) | |
| 21 | Датчик тормозного сигнала 7,5А (28.02.2013) |
| Выключатель гибридного стоп-сигнала (28.02.2013) | |
| Подсветка перчаточного ящика | |
| Распознавание занятости и AXIS, сиденье переднего пассажира | |
| Блок управления системой измерения веса | |
| 22 | Двигатель вентилятора двигателя внутреннего сгорания 15 А со встроенным регулятором (650 Вт, 800 Вт) |
| Двигатель 156: | |
| Электрическая розетка для отсека и жгута проводов двигателя | |
| Кабельный зажим 87 M2e | |
| Двигатели 271, 272.98, 274.9, 276 и двигатель 651 (кроме системы 4MATIC): | |
| Радиатор закрывает привод | |
| Двигатели 157, 271, 272, 273, 274, 276, 278: | |
| Электрическая розетка для отсека и жгута проводов двигателя | |
| Двигатели 642, 651: | |
| Блок управления CDI | |
| Электрическая розетка для отсека и жгута проводов двигателя | |
| 23 | 20А На автомобилях с дизельным двигателем: |
| Блок управления SAM с модулем предохранителей и реле сзади | |
| Двигатели 271, 642, 651: | |
| Кабельный концевой зажим 87 M1e | |
| Двигатели 156, 157, 271, 272, 273, 274, 276, 278, 642, 651: | |
| Электрическая розетка для отсека и жгута проводов двигателя | |
| Двигатель 271: | |
| Блок управления МЭ | |
| 24 | 15А двигатели 156, 157, 271, 272, 273, 274, 276, 278, 642, 651: |
| Электрическая розетка для отсека и жгута проводов двигателя | |
| На автомобилях с дизельным двигателем: | |
| Блок управления CDI | |
| Для автомобилей с бензиновым двигателем: | |
| Блок управления МЭ | |
| Двигатели 271.958, 274.920 | |
| Блок управления СПГ | |
| 25 | Двигатели 15А 642, 651: |
| Блок управления оксидом азота после сажевого фильтра | |
| Блок управления оксидом азота после катализатора SCR | |
| Блок управления датчиком сажи | |
| Для автомобилей с бензиновым двигателем: | |
| Блок управления МЭ | |
| Действительно для типа автомобиля 212.095/098/298: | |
| Реле циркуляционного насоса системы охлаждения масла коробки передач | |
| Реле циркуляционного насоса охлаждающей жидкости HYBRID Power Electronics | |
| Двигатель 156: | |
| Кабельный зажим 87 M3e | |
| 26 | Звуковой модуль 20А |
| Звуковой модуль с системой Auto-Pilot | |
| Модуль управления КОМАНД | |
| 27 | 7,5А блок управления электронным замком зажигания |
| На автомобилях с дизельным двигателем: | |
| Блок управления CDI | |
| Для автомобилей с бензиновым двигателем: | |
| Блок управления МЭ | |
| Двигатели 271.958, 274.920 | |
| Блок управления СПГ | |
| 28 | Комбинация приборов 7,5 А |
| 29 | 10А фара правая (до 28.02.2013) |
| 30 | 10А фара передняя левая (до 28.02.2013) |
| 31А | 15А Левый рупор |
| Правый рог | |
| 31Б | 15А Левый рупор |
| Правый рог | |
| 32 | Электрический воздушный насос |
| 33 | 10А Блок управления электронной системы управления АКПП (КПП 722.6) |
| 10А Полностью интегрированный блок управления АКПП (коробки 722.9, 724, 725) | |
| 34 | Мотор 7,5А 156: |
| Блок управления топливным насосом | |
| Двигатели 271, 272, 273, 642, 651: | |
| Блок управления топливным насосом | |
| 35 | 7,5A Реле питания блоков управления HYBRID |
| 36 | 7.5А блок управления ночным видением |
| Электронный блок управления DISTRONIC (до 28.02.2013) | |
| Радарный датчик дальнего поля, передний (с 03.01.2013) | |
| Блок управления COLLISION PREVENTION ASSIST (с 01.03.2013) | |
| Реле | |
| Дж | Клемма реле 15 |
| К | Клемма реле 15R |
| Л | Реле обогревателя стеклоочистителя |
| М | Клемма 50 реле, стартер |
| Н | Клемма 87 реле, двигатель |
| О | Реле звукового сигнала |
| П | Реле очистки катализатора (двигатели 272) |
| Вопрос | Реле масляного насоса вспомогательной передачи |
| Р | Реле клеммы 87, ходовая часть |
Блок силовых предохранителей
Устанавливается с правой стороны, рядом с подставкой.
Вариант 1
Блок-схема силовых предохранителей (без функции ECO Start-Stop)
Цель
| МР8 | Пиропатрон, срабатывающий от блока управления дополнительной удерживающей системой |
| МР1 | 50А Блок управления электроусилителем руля |
| МР2 | Бронировать |
| МР3 | Бронировать |
| МР4 | Двигатель вентилятора двигателя внутреннего сгорания 100 А и кондиционер со встроенной регулировкой (650 Вт, 800 Вт) |
| МР5 | 150А На автомобилях с дизельным двигателем: |
| Дополнительный электронагреватель | |
| МР6 | Передний блок управления SAM на 60 А с модулем предохранителей и реле |
| МР7 | Передний блок управления SAM на 150 А с модулем предохранителей и реле |
| PIN1 | Регулятор вентилятора 50А (автомобили с левым рулем) |
| Сигналы от блока управления ESP (автомобили с правосторонним управлением) | |
| Электронный блок управления ESP Premium для стабилизации движения (автомобили с правосторонним управлением) | |
| PIN2 | Сигналы 50А от блока управления ESP (автомобили с правосторонним управлением) |
| Электронный блок управления ESP Premium для стабилизации движения (автомобили с правосторонним управлением) | |
| PIN3 | Реле 60А AIRMATIC |
| Полностью интегрированный модуль управления коробкой передач (трансмиссия 725) | |
| МРТ1 | Бронировать |
| МРТ2 | Передний блок управления SAM на 100 А с модулем предохранителей и реле |
| ИГ1 | Блок управления SAM на 150 А с модулем предохранителей и реле сзади |
| В 1 | Блок управления SAM на 100 А с модулем предохранителей и реле сзади |
Вариант 2
Блок-схема силовых предохранителей (с функцией ECO Start-Stop)
Описание
| R8 | Генератор 350А |
| Автономный блок управления теплом | |
| МР4 | Кондиционер с двигателем вентилятора двигателя внутреннего сгорания 100А со встроенной регулировкой (650Вт, 800Вт) |
| МР5 | 150А На автомобилях с дизельным двигателем: |
| Дополнительный электронагреватель | |
| МР6 | Передний блок управления SAM на 60 А с модулем предохранителей и реле |
| МР7 | Передний блок управления SAM на 150 А с модулем предохранителей и реле |
| МР9 | Бронировать |
| MG2 | Передний блок управления SAM на 100 А с модулем предохранителей и реле |
| МР3 | 80А Блок управления электроусилителем руля |
| ИГ1 | Блок управления SAM на 150 А с модулем предохранителей и реле сзади |
| ИМ1 | Блок управления SAM на 100 А с модулем предохранителей и реле сзади |
| PIN1 | Регулятор вентилятора 50А (автомобили с левым рулем) |
| Сигналы от блока управления ESP (автомобили с правосторонним управлением) | |
| Электронный блок управления ESP Premium для стабилизации движения (автомобили с правосторонним управлением) | |
| PIN2 | Сигналы 50А от блока управления ESP (автомобили с правосторонним управлением) |
| Электронный блок управления ESP Premium для стабилизации движения (автомобили с правосторонним управлением) | |
| PIN3 | Реле 60А AIRMATIC |
| Полностью интегрированный модуль управления коробкой передач (трансмиссия 725) |
Вариант 3
Схема блока силовых предохранителей (гибрид)
Обозначение
| МР8 | Пиропатрон, срабатывающий от блока управления дополнительной удерживающей системой |
| МР4 | Кондиционер с двигателем вентилятора двигателя внутреннего сгорания 100А со встроенной регулировкой (650Вт, 800Вт) |
| МР5 | 150А На автомобилях с дизельным двигателем: |
| Дополнительный электронагреватель | |
| МР6 | Передний блок управления SAM на 60 А с модулем предохранителей и реле |
| МР7 | Передний блок управления SAM на 150 А с модулем предохранителей и реле |
| МР9 | 150A Модуль предохранителей и реле HYBRID |
| MG2 | Передний блок управления SAM на 100 А с модулем предохранителей и реле |
| МР3 | 80А Блок управления электроусилителем руля |
| ИГ1 | Блок управления SAM на 150 А с модулем предохранителей и реле сзади |
| ИМ1 | Блок управления SAM на 100 А с модулем предохранителей и реле сзади |
| PIN1 | Регулятор вентилятора 50А (автомобили с левым рулем) |
| Блок управления рекуперативной тормозной системы (автомобили с правосторонним управлением) | |
| PIN2 | 50А Блок управления рекуперативной тормозной системы (автомобили с правосторонним управлением) |
| PIN3 | Реле 60А AIRMATIC |

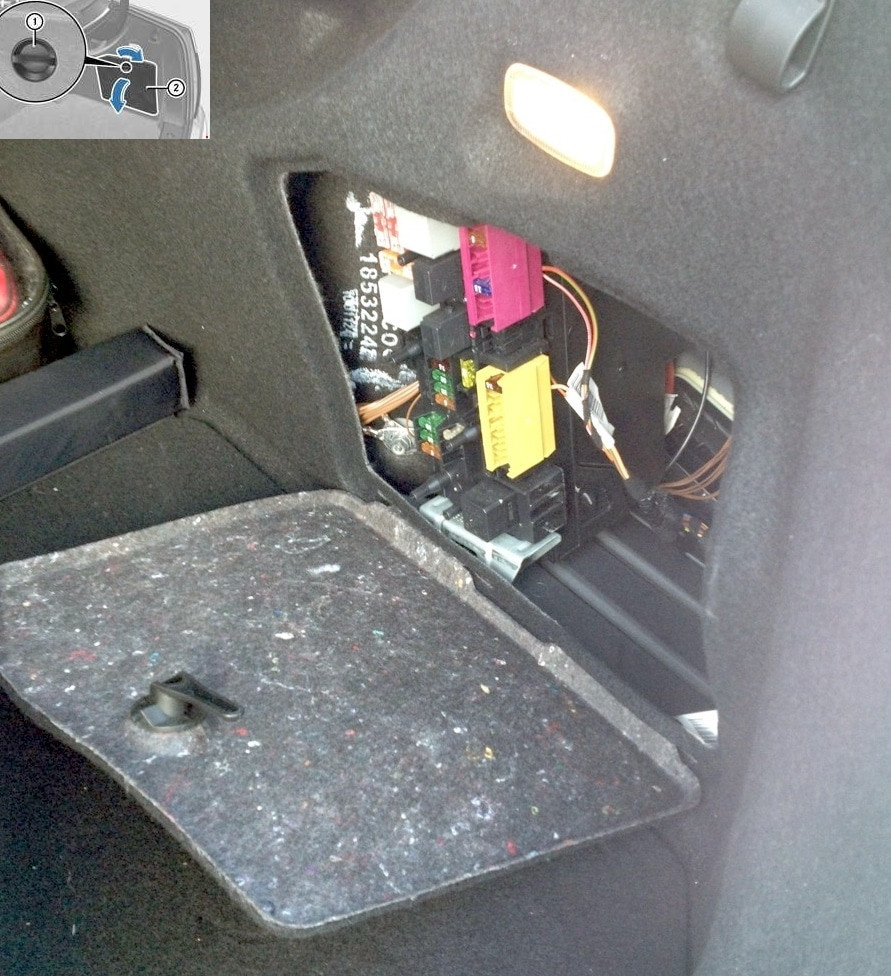

Блоки в багажнике
Блок предохранителей и реле
Устанавливается с правой стороны за боковой защитой.

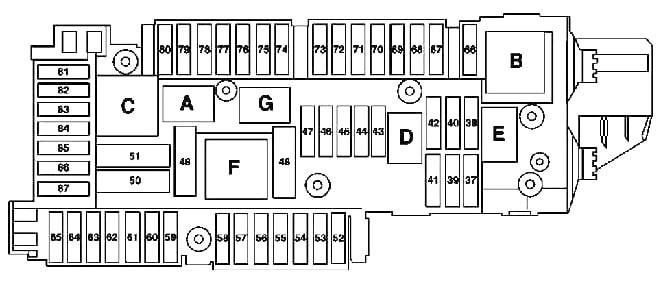

Схема
Цель
| 37 | Магнитная катушка 7,5А, подголовник сиденья водителя NECK-PRO |
| Магнитная катушка пассажирского сиденья NECK-PRO Подголовник | |
| 38 | Мотор стеклоочистителя задней двери 15А |
| 39 | Блок управления 30А за левой дверью (до 31.05.2010) |
| Блок управления передней левой дверью (с 01.06.2010; RHD) | |
| 40 | Бронировать |
| 41 | 30А Блок управления задней правой дверью (до 31.05.2010) |
| Блок управления передней правой дверью (с 01.06.2010; LHD) | |
| 42 | 25A Реле электрического топливного насоса |
| 25А двигатели 156, 276, 278: | |
| Блок управления топливным насосом | |
| Двигатели 271, 272, 273, 274, 642, 651: | |
| Блок управления топливным насосом | |
| 43 | 7.5А модуль связи для телекоммуникационных услуг |
| 44 | 30A Выключатель частичной электрической регулировки сиденья переднего пассажира |
| 45 | 30A Переключатель частичной электрической регулировки сиденья водителя |
| 46 | 7,5А Антенный усилитель FM 1, AM, ZV и KEYLESS-GO |
| Действительно для типа 212.0/1: | |
| Антенный усилитель 1 заднее стекло | |
| Действительно для типа 212.2: | |
| Антенна диапазона DAB III | |
| Сирена сигнализации (H3/1) | |
| Блок управления внутренним монитором и защитой от буксировки | |
| Действительно с 06.01.2011 для двигателей 157, 276, 278: | |
| Реле циркуляционного насоса охлаждающей жидкости | |
| 47 | Бронировать |
| 48 | Бронировать |
| 49 | 40А Включается реле обогрева заднего стекла: Обогрев заднего стекла |
| 50 | 50A Реверсивный натяжитель переднего правого ремня безопасности |
| 51 | 50A Левый реверсивный натяжитель переднего ремня безопасности |
| 52 | Бронировать |
| 53 | 30A блок управления для обнаружения прицепа |
| 54 | 15A Блок управления обнаружением прицепа |
| 55 | Бронировать |
| 56 | 15A Розетка прицепа |
| 57 | 20A Блок управления обнаружением прицепа |
| 7,5 А Действительно для типа 212.074/075/076/077/092/274/275/276/277/292: | |
| Подножка-трансформер с подсветкой спереди слева | |
| Трансформатор накладки на пороги с подсветкой спереди справа | |
| 58 | 25A Блок управления обнаружением прицепа |
| 59 | 7.5A Датчик DiStRONIC (DTR) передний левый бампер |
| Датчик ДИСТРОНИК (dTr) передний бампер правый | |
| 60 | 7.5A Воздушный насос для многоконтурного сиденья |
| Помпа 30А для мультиконтурного сиденья с динамической поддержкой | |
| 61 | 40А Блок управления приводом крышки багажника |
| Блок управления системой управления задней дверью | |
| 62 | 25А Блок управления сиденьем водителя |
| 63 | 25А Блок управления подогревом задних сидений |
| 64 | 25А Блок управления сиденья переднего пассажира |
| 65 | 7.5А Блок управления обогревом руля (до 28.02.2013) |
| 10А Блок управления электронным модулем рулевой колонки (с 01.03.2013) | |
| 66 | Двигатель заднего вентилятора 7,5 А |
| 67 | 40А Блок управления усилителем динамиков |
| 68 | 15А Блок управления AIRMATIC |
| 15А Блок управления электронной системой регулировки дорожного просвета на задней оси | |
| 69 | 25А усилитель заднего сабвуфера |
| 70 | 5А блок управления системой контроля давления в шинах |
| 71 | Розетка 15А перед купе |
| Прикуриватель с подсветкой пепельницы спереди | |
| 72 | Розетка 15А в багажнике |
| 73 | Диагностический разъем 5А |
| Приемник дистанционного управления для дистанционного управления автономным отопителем | |
| Блок управления режимом движения (КПП 722.930/931) | |
| 74 | 15А Блок управления KEYLESS-GO |
| Действительно с 01.03.2013 с кодом 641 (динамические светодиодные фонари для левостороннего движения) или кодом 642 (динамические светодиодные фонари для правостороннего движения): | |
| Правая передняя фара | |
| Действительно с кодом 631 (светодиодные фонари, статические для левостороннего движения) или кодом 632 (светодиодные фонари, статические для правостороннего движения): | |
| Фара передняя левая (с 01.03.2013) | |
| Правая передняя фара | |
| Блок управления DC/AC преобразователем (с 01.12.2011) | |
| 75 | 20А Дополнительный нагреватель |
| 25A Реле двигателя вентилятора масляного радиатора (двигатели 156:) | |
| 20A Действителен с 03.01.2013 с кодом 641 (динамические светодиодные фонари для левостороннего движения) или кодом 642 (динамические светодиодные фонари для правостороннего движения): | |
| Передняя левая фара | |
| Действителен с 03.01.2013 с кодом 631 (статические светодиодные фонари для левостороннего движения) или кодом 632 (статические светодиодные фонари для правостороннего движения): | |
| Передняя левая фара | |
| Правая передняя фара | |
| 76 | 15А задний подстаканник |
| Выход задней центральной консоли | |
| Электрическое USB-соединение в задней части автомобиля | |
| 77 | Блок управления датчиком веса 7,5А (до 28.02.2013) |
| Навигационный компьютер (Китай, Корея) | |
| Задний подстаканник | |
| 78 | Блок управления мультимедийным интерфейсом 7.5A |
| Модуль подключения среды | |
| 79 | 5А Блок управления радарными датчиками (до 31.05.2010) |
| Блок управления видеодатчиками и радарными датчиками (с 06.01.2010) | |
| Блок управления интерфейсом шины данных шасси (по состоянию на 01.03.2013) | |
| 80 | 5A Блок управления системой помощи при парковке |
| 81 | 5A антенный усилитель/компенсатор мобильного телефона |
| Электрическая вилка мобильного телефона | |
| Навигационный компьютер (Китай, Корея) | |
| 82 | 10A Управление вентилятором вентиляции переднего левого сиденья |
| Регулятор вентилятора вентиляции переднего правого сиденья | |
| 83 | 7,5A Клемма 15R кабельная заделка |
| Навигационный компьютер (Китай, Корея) | |
| Блок управления экстренными вызовами | |
| Блок управления «Электронный взимание платы за проезд» (Япония) | |
| 84 | 5А Камера заднего вида (с 01.03.2013) |
| блок управления камерой 360° (с 01.03.2013) | |
| Блок управления тюнером SDAR/High Definition (Спутниковое радио SIRIUS) (до 31.05.2010) | |
| Блок управления Satellite Digital Audio Radio (SDAR) (спутниковое радио SIRIUS) (с 01.06.2010) | |
| Блок управления цифровым аудиовещанием (цифровое радио (DAB) | |
| Блок управления камерой заднего вида (Япония) | |
| Модуль питания камеры заднего вида (Япония) | |
| 85 | ТВ-тюнер 7,5А (аналоговый/цифровой) (до 28.02.2015) |
| Цифровой ТВ-приемник (до 28.02.2015) | |
| Модуль тюнера (с 03.01.2015) | |
| 86 | DVD-плеер 7,5 А |
| Экран слева сзади | |
| Задний правый дисплей | |
| 87 | 7.5А Блок управления системой экстренного вызова |
| Реле насоса циркуляции охлаждающей жидкости (по состоянию на 01.06.2011; США) | |
| Коммуникационный модуль для услуг связи (с 01.03.2015) | |
| Многофункциональный блок управления спецтехники (N26/14) | |
| 88 | 15A Модуль сервопривода АКПП для системы DIRECT SELECT (коробка передач 722.9) |
| 89 | 30A блок управления для обнаружения прицепа |
| Многофункциональный блок управления спецавтомобилей (MSS) | |
| Блок управления топливным насосом (до 28.02.2013; двигатель 157) | |
| Действительны с 03.01.2013 с кодом 632 (светодиодные статические фары для правостороннего движения) и кодом 494 (американская версия): | |
| Правая передняя фара | |
| Действительны с 03.01.2013 с кодом 642 (динамические светодиодные фары SAE для правостороннего движения) и кодом 494 (американская версия): | |
| Передняя левая фара | |
| Правая передняя фара | |
| 90 | Блок предохранителей AdBlue 40А (двигатель 642.8) |
| Действительно для типа 212.076/276: | |
| Реле циркуляционного насоса охлаждающей жидкости | |
| 91 | 10А передний блок управления SAM с модулем предохранителей и реле (шестерня 722) |
| 92 | 15А Блок управления KEYLESS-GO |
| Модуль бесключевого открывания крышки багажника под задним бампером (с 03.01.2013) | |
| Блок управления AC/DC преобразователем (до 30.11.2011) | |
| Реле | |
| ОДИН | Клемма реле 15 |
| Б | Клемма реле 15R (1) |
| С | Реле обогрева заднего стекла |
| Д | На автомобилях с дизельным двигателем: |
| Реле топливного насоса | |
| Е | Реле стеклоочистителя задней двери |
| Ф | Реле регулировки сиденья |
| Грамм | Клемма реле 15R (2) |
Предохранители под номерами 71, 72 и 76 отвечают за работу прикуривателя.
Блок силовых предохранителей
Еще один мощный блок предохранителей прикреплен к плюсовой клемме аккумуляторной батареи в багажнике.
Схема
Расшифровка
- F170 — резерв
- F171 — 60A Передний блок управления SAM с модулем предохранителей и реле
- F172 — блок управления SAM 100 А с модулем предохранителей и реле сзади
Рядом с блоком AdBlue могут быть установлены дополнительные защитные элементы, отвечающие за работу (при наличии).
