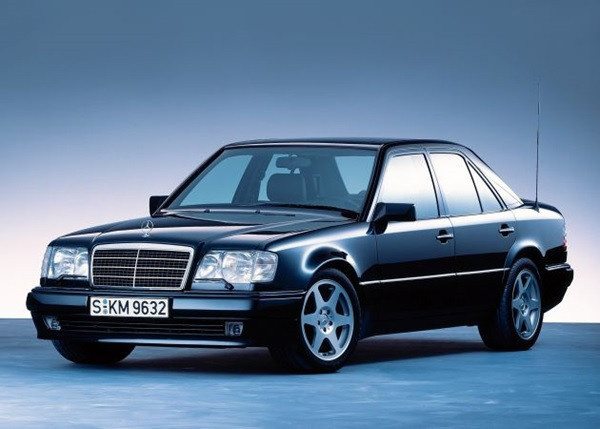

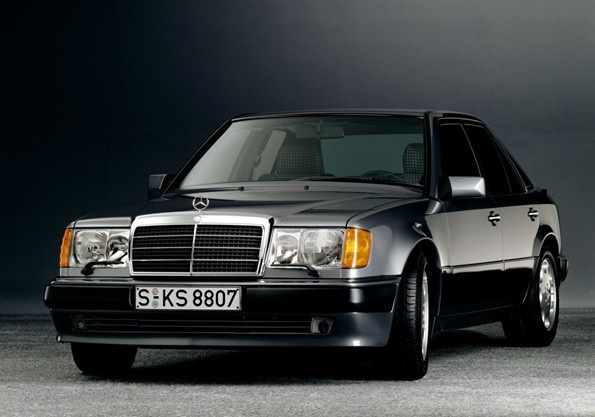

Mercedes W124 — автомобиль немецкого производства класса Е. Для большинства автолюбителей внешний вид этого транспортного средства является квинтэссенцией настоящего Мерседеса, в связи с чем автомобиль считается достаточно популярным и востребованным среди настоящих ценителей транспортных средств.
Внутри этой машины, как и во всех других, есть блоки предохранителей, и подробнее о них пойдет речь в этой статье.
Блоки предохранителей
Блок предохранителей и реле в каждом автомобиле отвечает за безопасную и бесперебойную работу электрических цепей, обслуживающих различные датчики и устройства. Так, например, благодаря наличию этих устройств можно запустить двигатель и обеспечить подачу топлива к топливному насосу.
Каждый элемент блока пронумерован и отмечен определенным цветом, а на крышке устройства обычно имеется схема расположения предохранителей и реле. Таким образом, легко найти неисправный элемент и быстро заменить его в случае поломки.

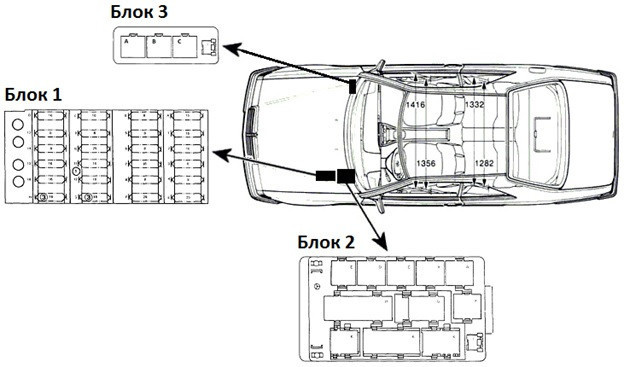

В случае с Mercedes W124 в машину встроено 3 блока предохранителей и реле:

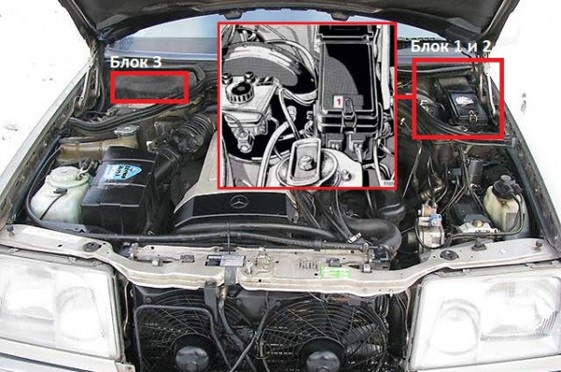

- Основной блок. Он расположен под капотом автомобиля, рядом с аккумулятором.
- Монтажный блок. Он также находится под капотом.
- Дополнительный монтажный блок. Также встроен под капот автомобиля.
Интересно, что только один блок включает в себя предохранители. Внутри остальных реле. Стоит более подробно ознакомиться с содержанием каждого из представленных блоков.
Основной блок
Под крышкой основного блока находятся ячейки с предохранителями. Ниже представлена схема расположения элементов блока, а также таблица с расшифровкой каждой цифры.
| Обозначение | Цель |
|---|---|
| И | Обеспечивает регулировку сиденья. Также отвечает за подогрев переднего сиденья. |
| НА | Включает/выключает обогрев задних сидений и зеркал заднего вида. |
| ИЗ | Обеспечивает внутреннее освещение, также регулирует освещение дверей и центральный замок. |
| НА | Отвечает за вентилятор и электродвигатель. |
| ГХ | Отвечает за работу электростеклоподъемников. |
| 1 | Предохранитель на прикуриватель. Он также управляет обогревом заднего стекла и освещением в бардачке. Также предусмотрена работа омывателя и омывателя заднего стекла. |
| 3 | Переключает габариты автомобиля. |
| 4 | Обеспечивает противотуманные фары. |
| 5 | Регулирует функцию стоп-сигнала. |
| 6 | Включает/выключает свет, обеспечивает работу звукового сигнала. |
Кроме предохранителей, представленных выше, в блоке находятся элементы, отвечающие за работу правого и левого ближнего и дальнего света (13-16), обогрев заднего стекла (10), электродвигатель вентилятора отопителя (12).
Монтажный блок
В этот блок встроены только реле. Вы найдете устройство возле первого блока предохранителей. Чтобы увидеть элементы, нужно снять кожух и защитный кожух, который крепится шестью винтами.
Схема расположения и расшифровка основных элементов представлена ниже.
| Обозначение | Цель |
|---|---|
| И | Обеспечивает работу электростеклоподъемников, а также способствует работе механизма подъема и опускания передних сидений. |
| НА | Обеспечивает работу электростеклоподъемников, а также способствует работе механизма подъема и опускания передних сидений. |
| Е | Включает/выключает обогрев входного трубопровода. Рядом также блок на 2 дополнительных предохранителя. |
| Ф | Обеспечивает питание дополнительного блока предохранителей. |
| ЧАС | Обеспечивает работу обогрева заднего стекла, стеклоочистителей. |
| К | Регулирует исправность уличных светильников. |
Кроме того, можно отметить наличие реле, отвечающего за бесперебойную работу очистителей фар.
Дополнительный монтажный блок
Этот блок также расположен в моторном отсеке за аккумуляторной батареей. В блок встроено несколько важных реле.

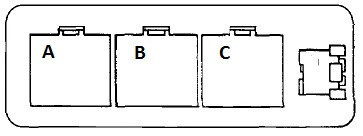

Компоновка реле в блоке выглядит так:
- А – отвечает за работоспособность топливного насоса и системы впрыска;
- B – предотвращает возможное перенапряжение электронных компонентов топливной системы;
- C — обеспечивает работу кондиционера.
Замена предохранителей и реле
Бесперебойная работа автомобиля, к сожалению, не всегда возможна. Из-за большого количества встроенных в Мерседес 124 приборов и датчиков могут выйти из строя предохранители и в результате цепь замкнется. Если вовремя не заменить сгоревший элемент, автомобиль будет работать с трудом или даже не заведется.
Чтобы получить доступ к предохранителям или реле, которые могли выйти из строя, необходимо снять крышку с нужного устройства. Однако перед этим выключите зажигание и отсоедините аккумулятор.
Таким образом, будет обеспечена безопасная работа при замене предохранителей или реле. Кроме того, последовательность действий следующая:
- После выключения зажигания можно переходить к разборке крышки блока предохранителей или реле. Для этого нужно использовать отвертку или другой специальный инструмент, так как крышки блока крепятся к корпусу винтами.
- После снятия крышки найдите поврежденный элемент. Вы можете определить это визуально. Корпус предохранителя или реле будет темнее остальных – это признак того, что внутри элемента произошло небольшое возгорание.
- Перед заменой необходимо извлечь неисправный предохранитель или реле из блока. Это можно сделать с помощью специального пинцета. Ни в коем случае нельзя использовать металлические предметы для разборки поврежденной детали. Это может привести к дальнейшему выходу из строя электрической цепи.
- После извлечения предохранителя или реле из устройства их можно заменить. Практически у каждого автолюбителя есть в машине небольшой кейс с набором запасных элементов блока. Поврежденный предохранитель необходимо заменить на такой же, иначе система не будет работать должным образом.
Завершающим действием будет установка на место крышки и включение зажигания. Если проблема была в предохранителе или реле, то после замены машина снова заработает как надо. В противном случае рекомендуется обратиться за помощью на специализированные АЗС.
Таким образом, Mercedes W124 — это автомобиль, оборудованный тремя блоками предохранителей и реле. Внутри каждого устройства находятся элементы, заставляющие приборы и датчики автомобиля работать в правильном режиме. В случае поломки заменить предохранитель или реле можно даже своими руками.
